Kiváló minőségű, testreszabott csővezetékes ellenállás gyártója

A Tubular Wirewound Resistor egy hagyományos, de még mindig széles körben használt nagy teljesítményű ellenállás-alkatrész. Szerkezete nagy tisztaságú kerámiacsőre (alumínium-oxid vagy talkum-porcelán) egyenletesen tekercselt ötvözet-ellenálláshuzalokat (például réz-nikkel, réz-mangán vagy nikkel-króm ötvözet) tartalmaz, amelyek két végét fémkupakon vagy csavarkapcsokon keresztül vezetik ki. A felületet magas hőmérsékletnek ellenálló szigetelő és égésgátló festékréteggel (szerves szilíciumgyanta vagy epoxigyanta) vonják be. Ez a kialakítás rendkívül magas hőállóságot, mechanikai szilárdságot és hosszú távú stabilitást biztosít az ellenállásnak. A kerámia cső nemcsak vázként szolgál, hanem a hőleadást is segíti, mivel a kerámia anyagok jobb hővezető képességgel rendelkeznek, mint a hagyományos műanyagok, és 300-500°C-ig is ellenállnak lágyulás nélkül.

RST Electrickülönféle típusokat kínálFékellenállások. Kérjük, jöjjön el és egyeztessen a vásárlással kapcsolatban!

Teljesítmény jellemzők

A teljesítménytartomány néhány watttól több kilowattig terjed (jellemzően 20 W-tól 15 kW-ig), míg az ellenállásértékek 0,1 Ω-tól több száz kΩ-ig terjednek. A pontosság jellemzően ±5% vagy ±10%, bár nagy pontosságú, ±1%-os minőségek is rendelkezésre állnak. Tekercses felépítésük miatt ezek az ellenállások viszonylag nagy induktivitást mutatnak, ezért nem alkalmasak nagyfrekvenciás áramkörökhöz; azonban ideálisak tápvezeték-frekvencián vagy alacsony frekvencián (<1 kHz) működő tápellátási, fékezési, előtöltési, kisütési és pufferelési alkalmazásokhoz. A csővezetékes ellenállások elsődleges előnye a robusztus túlterhelési képességük; a névleges teljesítményük akár 10-szeresét is kibírják, károsodás nélkül. Ezenkívül ellenállási értékük minimális változást mutat a hőmérséklet függvényében (tipikus hőmérsékleti együttható ±50-±300 ppm/°C). A felületi bevonatnak meg kell felelnie az UL94 V-0 égésgátlási szabványnak, és magas hőmérsékleti körülmények között is repedés- vagy leválásmentesnek kell lennie.

Alkalmazási forgatókönyv

Bemeneti túlfeszültség korlát kapcsolóüzemű tápegységhez (az NTC termisztor alternatívája, de a huzalellenállás ütésállóbb), előtöltő áramkör a frekvenciaváltó egyenáramú buszához, kisülési ellenállás a nagyfeszültségű kondenzátorhoz, söntellenállás a hegesztőgéphez, kimeneti teljesítmény ellenállás (álterhelés) az ipari teljesítményvezérlőhöz, erősítő, melltartó stb. A csővezetékes ellenállást gyakran használják fűtőelemként párátlanító fűtőberendezésekben.

Kiválasztási tippek

1) Teljesítmény: Számítsa ki az I²R-t az áramkör állandósult állapotú árama alapján, és hagyjon legalább 50%-os tartalékot;

2) Ellenállás: Határozza meg az Ohm-törvény és a célfeszültségesés alapján;

3) Névleges feszültség: A kerámiacső mindkét végén lévő fémtartók közötti kúszótávolságnak meg kell felelnie a biztonsági szabványoknak (például UL, CE követelmények);

4) Beépítési mód: Vízszintesen vagy függőlegesen is felszerelhető, de biztosítson jó szellőzést, hogy elkerülje a hő felhalmozódását.

View as

Tápvezetékes ellenállás

Az RST Electric egy nagy teljesítményű Power Wirewound Resistort mutat be, amelyet az igényes energiaigényű alkalmazásokhoz terveztek. A nagy tisztaságú, szilikon bevonatú kerámia csövön lévő precíziós tekercselemnek köszönhetően ez a huzalellenállás kiváló stabilitást, magas hőmérsékletű működést és a benne rejlő, nem induktív tulajdonságokat biztosítja. 50W és 10kW közötti névleges teljesítményével és 0,1Ω és 10kΩ közötti ellenállásával ideális tápegységekhez, motorhajtásokhoz, orvosi berendezésekhez és megújuló energiarendszerekhez. A ±1%-os és ±5%-os tűréssel elérhető ±50 ppm/°C és ±350 ppm/°C közötti TCR opciókkal ez a nagy teljesítményű huzalellenállás megbízható teljesítményt biztosít folyamatos és impulzusos terhelésű alkalmazásoknál is.

Mutass többet >> Kérdés küldése >>

Üvegzománc ellenállás

Az RST Electric bemutatja a Vitreous Enamel Resistort – egy robusztus, nagy megbízhatóságú teljesítményellenállást, amelyet kivételes környezetvédelmet igénylő ipari és kereskedelmi alkalmazásokhoz terveztek. A kerámia csövön egy precíziósan tekercselt elemet tartalmaz, amely olvasztott üveges zománcbevonat alá van zárva, és ez az üvegzománcellenállás kiváló ellenállást biztosít a nedvességgel, hősokkkal és mechanikai igénybevétellel szemben. 8 W és 500 W közötti névleges teljesítményével és 0,1 Ω és 91 kΩ közötti ellenállásával ideális tápegységekhez, motorhajtásokhoz, tesztberendezésekhez és ipari vezérlőkhöz. A rögzített (RX20) és az állítható (RXG) konfigurációkban egyaránt elérhető ez a zománcozott huzalellenállás hosszú távú stabilitást biztosít a legigényesebb működési környezetekben is.

Mutass többet >> Kérdés küldése >>

Állítható huzalellenállás

Az RST Electric bemutatja az Adjustable Wirewound Resistort – egy sokoldalú teljesítményellenállást, amelyet az áramkör hangolását, egyedi ellenállásértékeket vagy a berendezés kalibrálását igénylő alkalmazásokhoz terveztek. A tartós szilikon bevonattal ellátott kerámia csövön egy precíziós tekercselemet és egy állítható fület tartalmaz, ez az állítható teljesítményhuzalos ellenállás lehetővé teszi a teljes ellenállásérték 10%-ról 90%-ára történő finomhangolást. 50 W és 2500 W közötti névleges teljesítményével és 0,1 Ω és 10 kΩ közötti ellenállásával ideális motorhajtásokhoz, tápegységekhez, tesztberendezésekhez és ipari vezérlésekhez, ahol a rugalmasság és a megbízhatóság elengedhetetlen. Ez a ±5%-os és ±10%-os tűréssel, alacsony TCR-rel (≤300 ppm/°C) kapható, ez a csöves huzalos állítható ellenállás egyenletes teljesítményt biztosít folyamatos és szakaszos üzemű alkalmazásokban egyaránt.

Mutass többet >> Kérdés küldése >>

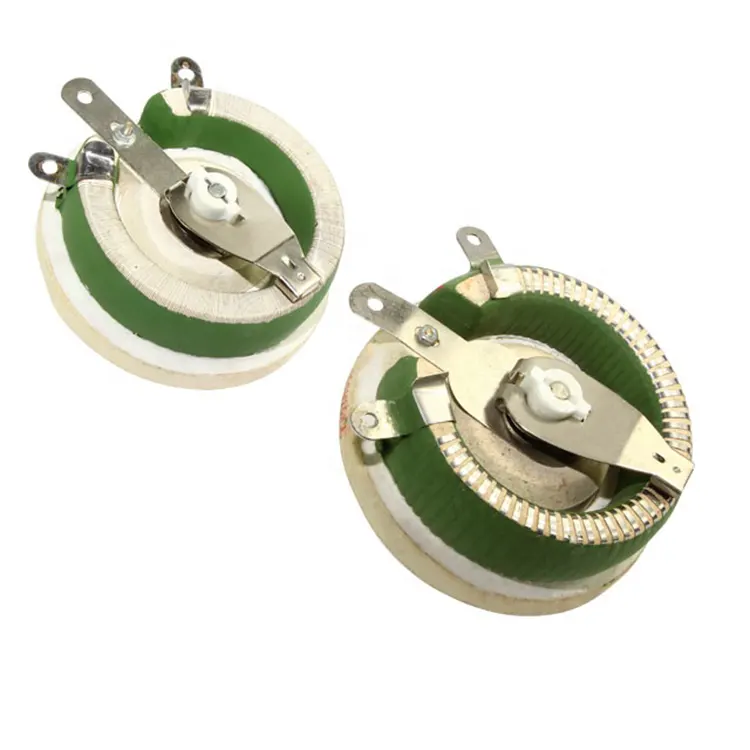

Huzalos reosztát

Az RST Electric bemutatja a klasszikus Wirewound Rheostatot – egy manuálisan állítható teljesítmény-ellenállást, amelyet olyan alkalmazásokhoz terveztek, ahol az áram vagy feszültség egyenletes, folyamatos változását igénylik. A robusztus kerámiamag, a szabadon feltekercselt elemmel és a csúszó érintkezőkarral ez a huzalozott reosztát megbízható teljesítményt nyújt a motor fordulatszám-szabályozásában, a világítás tompításában, a laboratóriumi kísérletekben és az ipari berendezések kalibrálásában. 25 W és 500 W közötti névleges teljesítményével és 1 Ω és 5 kΩ közötti ellenállással (tűrés ±5%) egyszerű, költséghatékony megoldást kínál a gyakorlati beállításhoz oktatási, ipari és karbantartási környezetben.

Mutass többet >> Kérdés küldése >>

Az RST Electric egy professzionális Tubuláris huzalos ellenállás gyártó és beszállító Kínában. Szeretettel üdvözöljük a kiváló minőségű termékek nagykereskedelmi értékesítésében, versenyképes áron gyárunkból.
