Az áramérzékelő ellenállás (más néven söntellenállás) egy precíziós komponens, amelyet az elektromos áram mérésére használnak, arányos feszültségeséssé alakítva. Ezek az alacsony ohmos ellenállások, amelyek általában terheléssel sorba vannak kapcsolva, lehetővé teszik a felügyeleti áramkörök – például a műveleti erősítők vagy analóg-digitális átalakítók – számára az áramáramlás pontos meghatározását. Az elektromos járművek akkumulátor-kezelő rendszereitől (BMS) a tápegységekig, a motorhajtásokig és a megújuló energia inverterekig a söntellenállások jelentik a hatékony teljesítményfelügyelet, a túláramvédelem és a zárt hurkú vezérlés alapját.
atRST ElectricÁramérzékelő megoldások átfogó választékát gyártjuk, beleértve a nyitott fémelemes ellenállásokat (OAR), a függőleges ötvözetből készült söntöket (FLQ53/FLQ50), a felületre szerelhető ötvözet söntöket (WSN) és a nagyáramú gyűjtősín-söntöket (FLU). A több mint 10 éves precíziós ellenállástervezés és az ISO 9001 tanúsítvánnyal rendelkező létesítmények révén olyan alkatrészeket szállítunk, amelyek egyesítik az ultraalacsony ellenállást, az alacsony hőmérsékleti együtthatót (TCR) és a nagy stabilitást a legigényesebb alkalmazásokhoz.
· Ellenállás érték: Válasszon olyan értéket, amely mérhető feszültségesést (általában 10 mV és 100 mV között) eredményez maximális áramerősség mellett, miközben minimálisra csökkenti a teljesítményveszteséget (P = I²R). Ellenállásaink 0,1 mΩ-tól 100 mΩ-ig terjednek.
· Névleges teljesítmény és hőkezelés: Győződjön meg arról, hogy az ellenállás képes elvezetni a teljes áramerősséggel termelt hőt. Az opciók az 1 W-os felületre szerelhető eszközöktől a közvetlen gyűjtősínre szerelhető 15 W-os nagyáramú söntökig terjednek.
·Tűrés és pontosság: A precíziós alkalmazásokhoz (például az akkumulátor töltöttségi állapotának figyeléséhez) válasszon szűk tűréseket (±0,5%, ±1% és ±2%). FLQ és FLU sorozatunk alapkivitelben ±1%-ot kínál.
·Hőmérséklet-együttható (TCR): Az alacsony TCR (20-100 ppm/°C) stabil leolvasást biztosít a hőmérséklet-ingadozások között. Ez kritikus az autóiparban és az ipari környezetben.
·Induktivitás: A nagyfrekvenciás kapcsolóáramkörök (pl. DC-DC konverterek) esetén a jel integritásának megőrzése érdekében válasszon ultraalacsony induktivitású kialakításokat (<10nH). WSN és OAR sorozatunk kiemelkedő ezen a területen.
·Rögzítési stílus:
oÁtmenő furatú radiális (OAR, FLQ) – függőleges NYÁK-szereléshez kiváló hűtéssel.
oSurface-mount (WSN) – a kompakt kivitelek automatizált összeszereléséhez.
oBusbar sönt (FLU) – Kelvin-érzékelő terminálokkal való nagyáramú csatlakozásokhoz.
·Környezetvédelem: Vegye figyelembe a korrózióállóságot (rozsdamentes acél vagy passzivált ötvözet) és az üzemi hőmérsékleti tartományt (-55°C és +170°C között) zord környezetben.
Ezen paraméterek kiértékelésével biztosíthatja, hogy a jelenlegi érzékelési ellenállása pontos, sodródásmentes méréseket adjon teljes élettartama alatt.

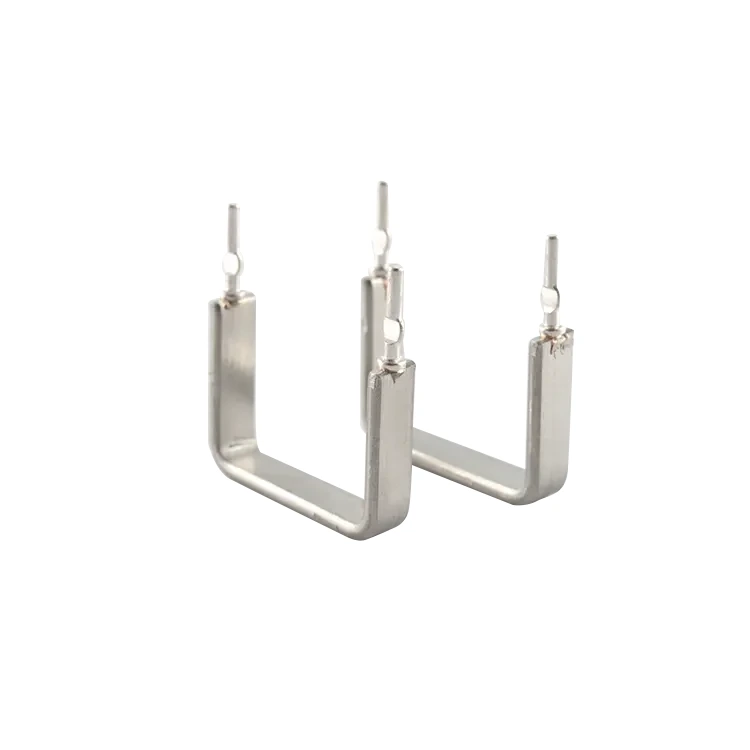

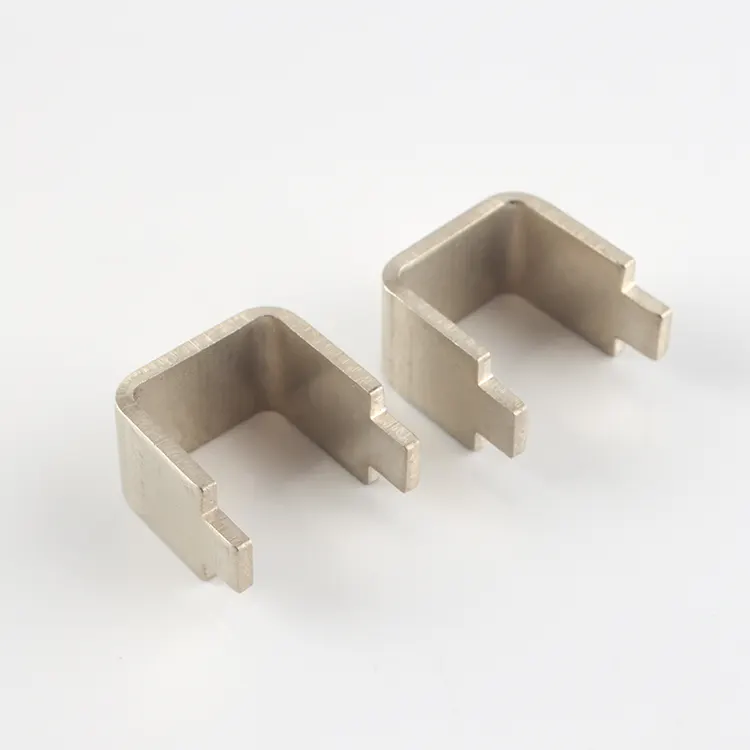

OAR sorozat – Open Air Fémelem Ellenállás
Az OAR sorozat függőleges, nyitott kialakítású radiális vezetékekkel, rendkívül alacsony induktivitást és kiváló hőelvezetést kínál. Az ellenállásértékek 5 mΩ és 100 mΩ között vannak, 1 W, 3 W és 5 W névleges teljesítmény mellett. A nyitott szerkezet az elemet a PCB fölé emeli, lehetővé téve a levegő áramlását alatta, és távol tartja a hőt az érzékeny alkatrészektől. Ideális inverter áramkörökhöz, tápegységekhez és CPU energiagazdálkodáshoz.

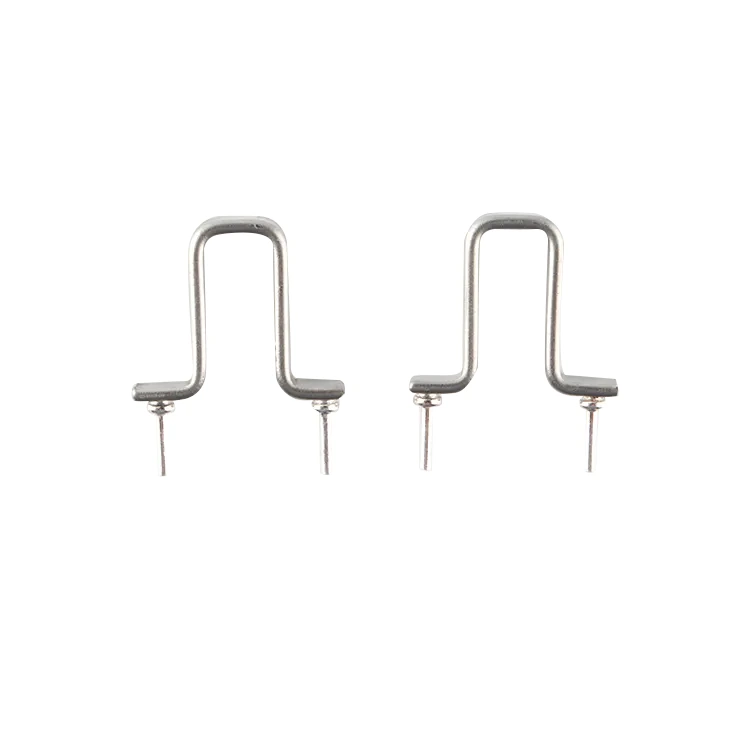

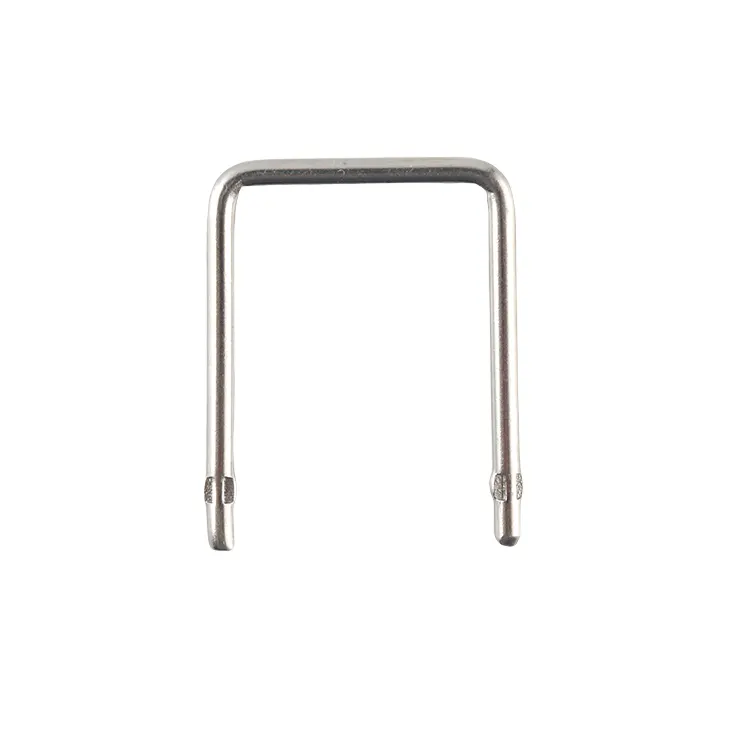

FLQ53/FLQ50 sorozat – Függőleges ötvözet áramérzékelő ellenállás
Ezek a függőleges ötvözet ellenállások kompakt, radiális vezetékes megoldást biztosítanak kivételes stabilitással. Az FLQ53 sorozat magasabb névleges áramerősséget (2,5 A-tól 21 A-ig) fed le 2 mΩ és 50 mΩ közötti ellenállással, míg az FLQ50 sorozat alacsonyabb áramerősségre (1A–3A) van optimalizálva, 3–100 mΩ ellenállással. Mindkettő ultraalacsony TCR-értékkel (±50 ppm/°C) és ±1%-ig szűk tűréssel rendelkezik, így ideális akkumulátorkezeléshez, motorvezérléshez és hordozható elektronikához.

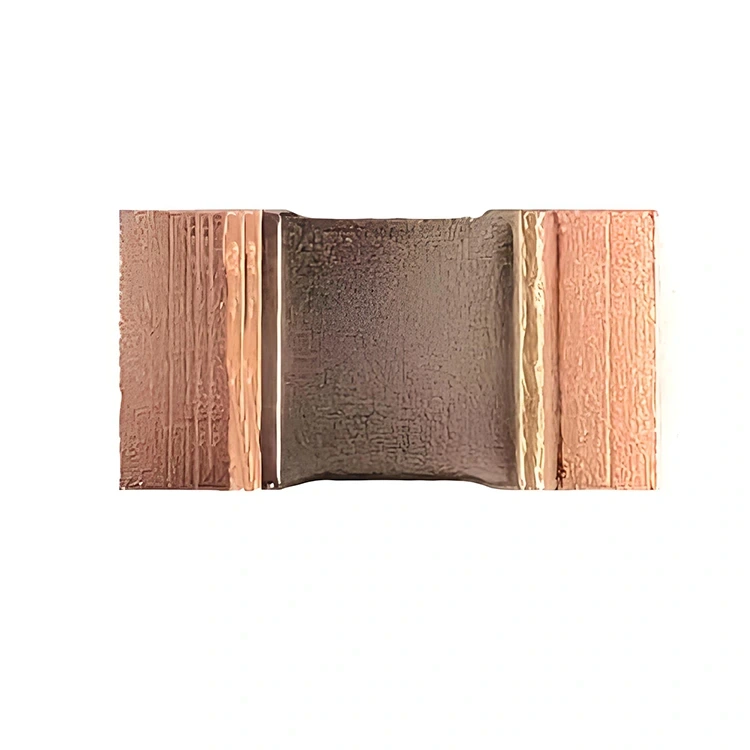

WSN sorozat – csupasz ötvözet SMD áramérzékelő ellenállás
A WSN sorozat az elektronsugárral hegesztett ötvözet elemek teljesítményét hozza a felületre szerelhető csomagolásba. A 0,1 mΩ és 5 mΩ közötti ellenállási értékekkel és 3 W, 5 W és 7 W névleges teljesítményükkel ezeket az SMD söntöket nagy volumenű automatizált összeszerelésre tervezték. Ipari szabvány alapterülettel (2512, 3920, 5930, 2726) kaphatók, rendkívül alacsony induktivitású (<5nH) és AEC-Q200 megbízhatósággal rendelkeznek, így tökéletesek autóipari BMS-ekhez, nagyfrekvenciás átalakítókhoz és teljesítménymodulokhoz.
FLU sorozat – nagyáramú gyűjtősín sönt
A több száz amperes árammérést igénylő alkalmazásokhoz az FLU sorozat robusztus gyűjtősín-sönt megoldást kínál. A vákuumelektronsugaras hegesztéssel és tiszta réz csatlakozókkal készült söntök 0,1 mΩ és 0,667 mΩ közötti ellenállást biztosítanak, 15 W-ig terjedő névleges teljesítménnyel. A Kelvin (4-vezetékes) csatlakozás pontos mérést biztosít az ólomellenállási hibák kiküszöbölésével. Ideális akkumulátortartókhoz, elektromos járművek töltéséhez és ipari áramelosztáshoz.
| Ipar | Specifikus alkalmazás | Ajánlott sorozat |
| Autóipar | Akkumulátorkezelő rendszerek (BMS) | FLU, WSN, FLQ53 |
| DC-DC átalakítók (12V/48V) | WSN, OAR | |
| Elektromos járműtöltők | FLU, WSN | |
| Ipari | Motorhajtások és szervovezérlők | FLQ53, OAR |
| Inverterek és VFD-k | WSN, FLU | |
| Tápegységek | OAR, FLQ50 | |
| Szórakoztató elektronika | Gyorstöltők (USB PD) | FLQ50, WSN |
| Power Bankok | FLQ50 | |
| Megújuló energia | Napelemes inverterek | WSN, FLU |
| Energiatároló rendszerek (ESS) | FLU, WSN | |
| Telecom & Server | Áramelosztó egységek | WSN, FLU |
| Teszt és mérés | Elektronikus terhelések | OAR, FLQ53 |
K: Mi a különbség az áramérzékelő ellenállás és a szabványos ellenállás között?
V: Az áramérzékelő ellenállásokat rendkívül alacsony ellenállásra (általában <0,1Ω), alacsony TCR-re és nagy stabilitásra optimalizálták. A szabványos ellenállásokat általános célú alkalmazásokhoz tervezték, és elfogadhatatlan feszültségesést vagy hőmérséklet-eltolódást okozhatnak az érzékelő áramkörökben.
K: Miért fontos a Kelvin (4 vezetékes) kapcsolat?
V: A nagyáramú sönteknél (FLU sorozat) az ólomellenállás jelentős hibákat okozhat. A Kelvin-csatlakozás elválasztja az áramvezető kapcsokat a feszültségérzékelő kapcsoktól, kiküszöbölve a vezetékellenállást a mérésből.
K: Melyik TCR tekinthető „alacsonynak” az áramérzékeléshez?
V: Precíziós alkalmazásokhoz ±100 ppm/°C alatti TCR a kívánatos. FLQ és WSN sorozataink akár ±25 ppm/°C-os TCR-t kínálnak, biztosítva a stabil leolvasást a hőmérséklet-ingadozások között.
K: Használhatok felületre szerelhető áramérzékelő ellenállást nagyáramú alkalmazásokhoz?
V: Igen. WSN sorozatunk 7 W-ig terjedő névleges teljesítményt kínál SMD-csomagokban, 100 A-ig megfelelő áramerősséghez megfelelő PCB-elrendezéssel és hőkezeléssel. Nagyobb áramok (>200A) esetén az FLU gyűjtősín söntjeink javasoltak.
K: Hogyan számíthatom ki az optimális ellenállásértéket?
V: Olyan ellenállást válasszon, amely maximális áramerősség mellett 50 mV-ról 100 mV-ra esik. Például 50 A maximális áram esetén egy 1 mΩ-os ellenállás 50 mV-os csökkenést eredményez. Mindig ellenőrizze, hogy a teljesítménydisszipáció (P = I²R) az ellenállás névleges értékén belül marad.
Ha többet szeretne megtudni konkrét aktuális érzékellenállás-kínálatunkról, kérjük, tekintse meg a következő termékkategóriákat:
·OAR sorozat (Open Air Metal Element) – Függőleges átmenő lyukellenállások az inverter és a tápegység áramának érzékeléséhez.
·FLQ53/FLQ50 sorozat (függőleges ötvözet) – Kompakt radiális vezetékes söntök az akkumulátorkezeléshez és a motorvezérléshez.
·WSN sorozat (csupasz ötvözet SMD) – Felületre szerelhető, autóipari és nagyfrekvenciás alkalmazásokhoz.
·FLU sorozat (Busbar Shunt) – Erősáramú gyűjtősín söntök Kelvin-csatlakozással akkumulátorrackekhez és elektromos járművek töltéséhez.
Akár precíziós áramérzékelő ellenállásra van szüksége egy új BMS-konstrukcióhoz, nagy megbízhatóságú SMD-söntre az autóelektronikához, vagy egyedi gyűjtősín-megoldásra az áramelosztó rendszerhez, csapatunk készen áll a segítségére. Forduljon hozzánk még ma részletes ajánlatért, műszaki tanácsadásért vagy gyárbejárásért.
