A kerámia tokozású ellenállás egy teljesítmény típusú ellenállás-alkatrész, amely az ellenállásmagot (általában tekercselt ellenállást vagy fém-oxid filmellenállást) kerámia burkolatba zárja, és hőálló cementtel (vagy kvarchomokkal, hővezető szilikát anyagokkal) zárja le. Neve a cementtöltésre emlékeztető megjelenéséből ered, de a tényleges belső töltőanyag többnyire tűzálló kvarchomok vagy speciális hővezető habarcs. Mind a kerámia burkolat, mind a töltőanyag kiváló hőállósága, szigetelése és égésgátlása miatt a cementellenállás ellenáll a nagy teljesítmény disszipációnak és a rövid távú túlterhelésnek, és széles körben használják tápáramkörökben, háztartási készülékek vezérlőkártyáiban, töltőkben, hangerősítőkben, műszerekben és mérőeszközökben stb., nagy teljesítményt, alacsony megbízhatóságot igénylő forgatókönyvekben.

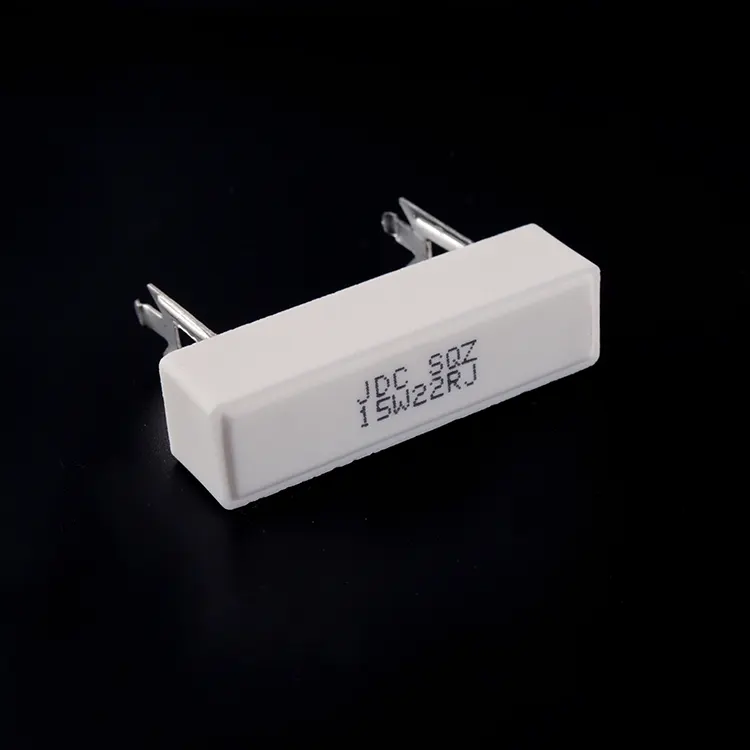

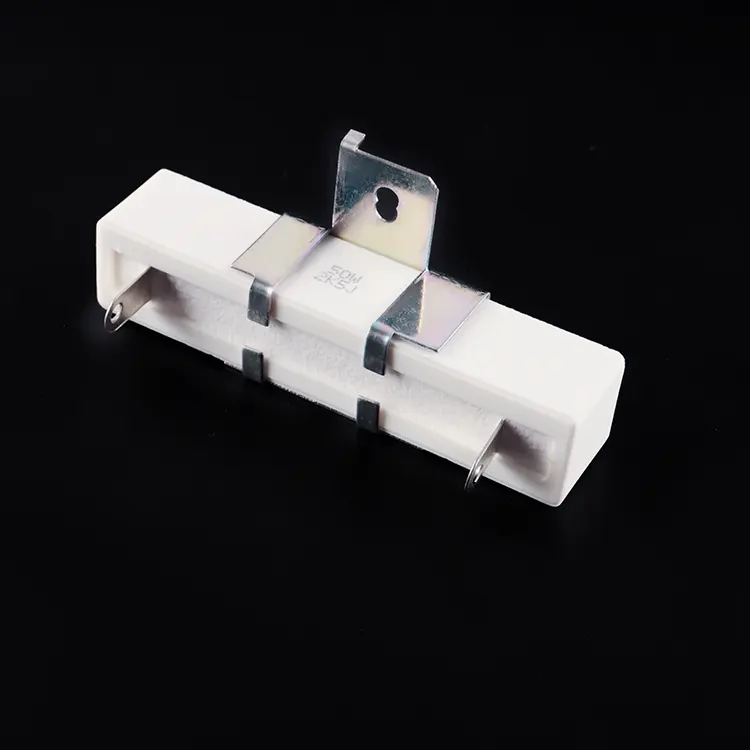

A Ceramic Encased Resistor magja az ellenálláshuzal (általában nikrómból, manganinból vagy nikkel-króm ötvözetből készül), amely egyenletesen van feltekerve a kerámiaváz köré vagy egy fém-oxid hengeres alapra. Az ellenállásmag két végét vezetékeken vagy forrasztófüleken keresztül vezetik ki, és a teljes alkatrészt egy téglalap vagy elliptikus kerámiaházba helyezik. Ezután kvarchomokot vagy cementszuszpenziót töltenek be, végül magas hőmérsékleten sütik, hogy megszilárduljon. A töltőanyag funkciói a következők: az ellenállásmag rögzítése, a levegő elszigetelése az oxidáció megelőzése érdekében, a hővezetés a kerámiaházba, valamint a pillanatnyi túlterhelési energia elnyelése. A kerámia ház felületére általában olyan információkat nyomtatnak, mint az ellenállásérték, a teljesítmény és a pontosság. A vezetékformák közé tartoznak axiális vezetékek, radiális vezetékek és dugaszolható típusok (PCB hegesztésre vagy sorkapocs csatlakoztatásra alkalmas). A cementellenállások teljesítménytartománya 1 W-tól több wattig (általában 2W, 3W, 5W, 10W, 20W), az ellenállási tartomány 0,1 Ω és 100 kΩ között van, a pontosság általában ±5% vagy ±10%, néhány pedig elérheti a ±2% -ot.
- Kiváló hőállóság: -40 ℃ és +200 ℃ közötti környezetben stabilan működik. Rövid ideig tartó túlterhelés esetén a töltőanyag nagy mennyiségű hőt képes felvenni, késleltetve a hőmérséklet emelkedését.
- Lángálló és biztonságos: Mind a kerámia burkolat, mind a cementtömés nem éghető anyag. Még ha az ellenálláshuzal ki is ég, nem gyullad meg, megfelel az UL94 V-0 szabványnak.
- Alacsony költség: A szerkezet egyszerű, és az alapanyagok könnyen elérhetőek. Ez az egyik leggazdaságosabb megoldás a nagy teljesítményű ellenállások között.
- Erős impulzustolerancia: A felületre szerelhető ellenállásokhoz vagy fémfólia ellenállásokhoz képest a kerámia tokozású ellenállás a pillanatnyi ütés névleges teljesítményének többszörösét is kibírja, alkalmas túlfeszültség-korlátozásra és kondenzátortöltési alkalmazásokra.
- Bemeneti túlfeszültség-korlátozó ellenállások kapcsolóüzemű tápegységek kapcsolásához (sorosan kapcsolva az AC bemeneti kapocshoz, hogy elnyomják az indítási túlfeszültséget).
- Kisütési ellenállások kondenzátorszűrőkhöz (párhuzamosan csatlakoztatva a nagyfeszültségű kondenzátorokhoz, hogy a töltést kikapcsolás után feloldják).
- Kimeneti teljesítmény-ellenállások audioerősítőkhöz (álterhelésként vagy kimeneti áramkorlátozóként működnek).
- Feszültségcsökkentő ellenállások a háztartási készülékek vezérlőiben (például ventilátorok fordulatszám-szabályozása vagy relék áramkorlátozása).
- Töltők és adapterek elsődleges oldali abszorpciós puffer áramkörei (az R az RCD Snubberben).
- Mintavételi ellenállások LED-meghajtó tápegységekhez (kis ellenállású cementellenállások, például 0,1Ω/5W).
1) Névleges teljesítmény: Válassza az áramkör tényleges energiafogyasztása alapján, és legalább 50%-os tartalékot tartson fenn. Például, ha a mért teljesítmény 2W, akkor 3W-os vagy 5W-os kerámiaellenállást kell választani. Vegye figyelembe a teljesítménycsökkentést – ha a környezeti hőmérséklet meghaladja a 70 ℃-ot, használja a csökkentési görbe szerint.
2) Ellenállásérték: Határozza meg az Ohm-törvény és a szükséges áram/feszültség alapján.
3) Méret: A különböző teljesítményszintekhez tartozó szabványos házméreteknek megfelelően (például az 5 W jellemzően 18 × 8 × 25 mm), ügyeljen arra, hogy a PCB lapok közötti távolság megegyezzen.

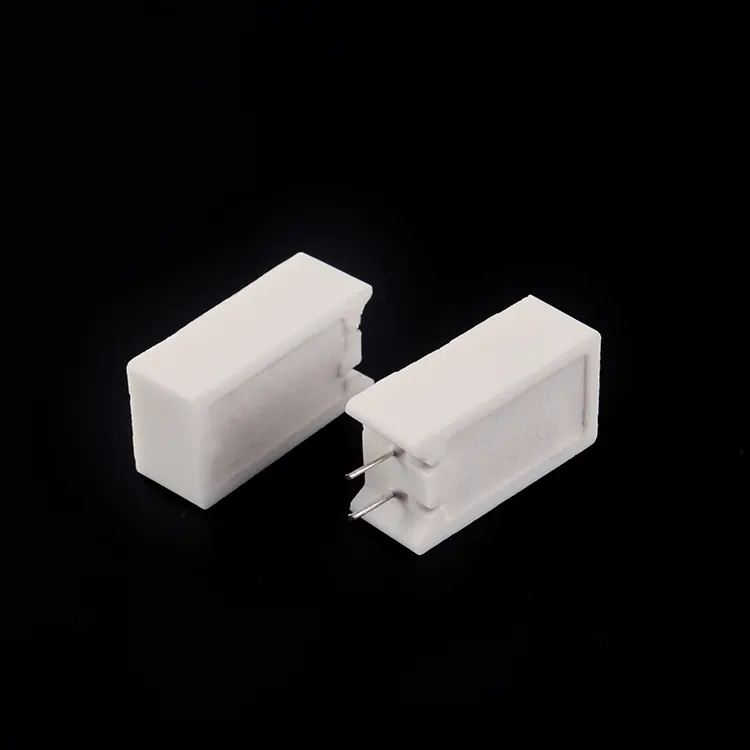

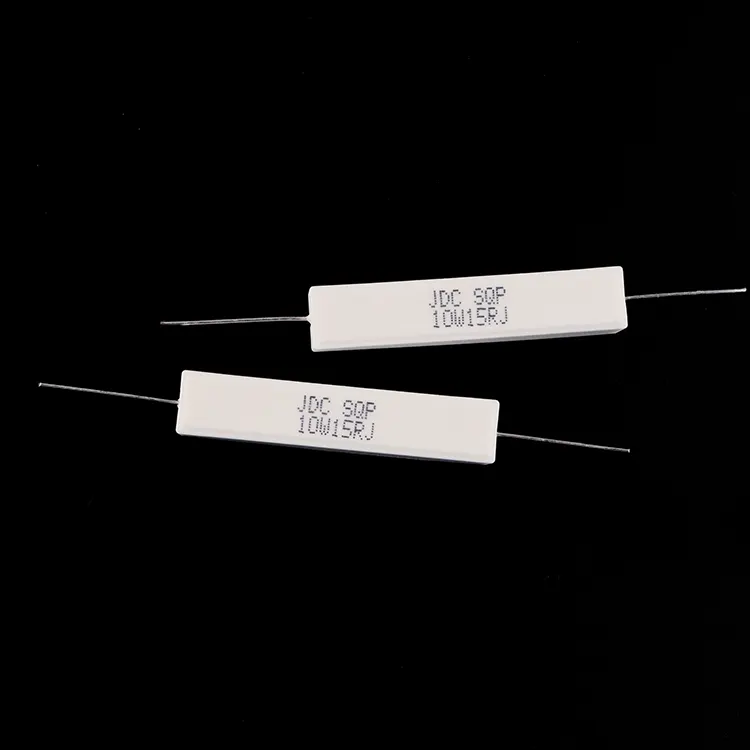

4) Lead Style: A függőleges (radiális) típus megtakarítja a PCB területet, míg a vízszintes (axiális) típus elősegíti a hőelvezetést.
5) Névleges feszültség: Nagyfeszültségű áramkörök esetén (>300 V) ellenőrizze az ellenállás névleges feszültségét. Általában a kerámia ellenállások névleges feszültsége 350 V és 500 V között van. Magasabb feszültség esetén használjon dedikált nagyfeszültségű ellenállásokat.

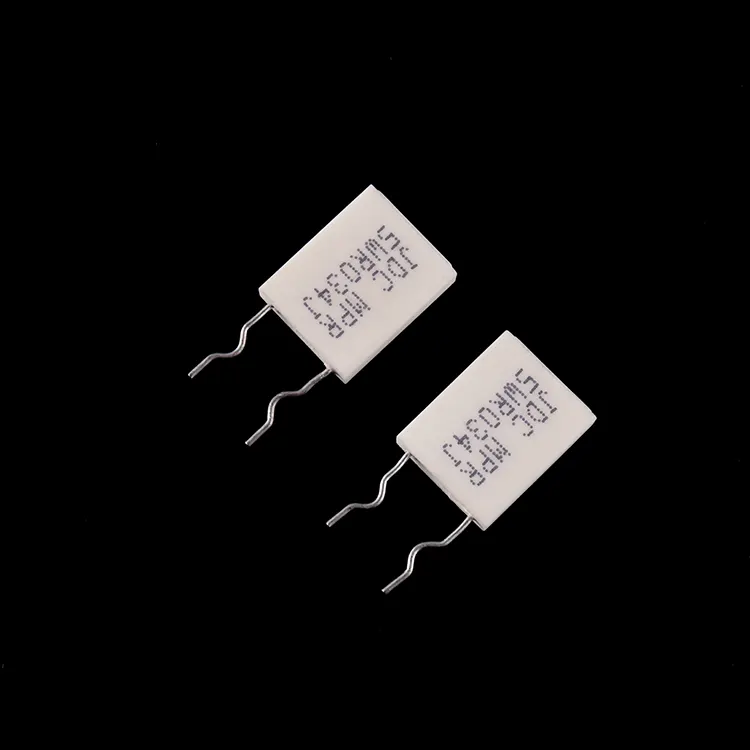

6) Nem induktív követelmény: Ha nagyfrekvenciás vagy gyorskapcsolású áramkörökben használja, válassza a "nem induktív kerámia ellenállást" (kéthuzalos tekercselés vagy vastag filmmag használatával), de az ár valamivel magasabb.
A kerámiaburkolatú ellenállás felületi hőmérséklete működés közben elérheti a 100-200 Celsius-fokot. Ezért kellő távolságban kell tartani a környező alkatrészektől, és nem szabad szorosan a PCB felületéhez helyezni. A vezetékek megemelhetők az ellenállástest felfüggesztéséhez, ami megkönnyíti a levegő konvekcióját a hőelvezetés érdekében. Ha több cementellenállást koncentrált módon helyeznek el, akkor figyelembe kell venni a teljes hőmérséklet-emelkedést. Ezenkívül a cementellenállás kerámia héja viszonylag törékeny. A telepítés során kerülje a súlyos ütközéseket vagy a vezetékek túlzott meghajlását, hogy megakadályozza a héj megrepedését. A meghibásodási mód többnyire nyitott áramkör (az ellenálláshuzal olvadása), rövidzárlat ritkán fordul elő. Alacsony költsége és nagy megbízhatósága miatt a cementellenállásokat a mai napig széles körben használják fogyasztói és ipari elektronikai termékekben. Ezen kívülRST Electricmás típusai is vannakKerámia ellenállások. Kérjük, jöjjön el és egyeztessen a vásárlással kapcsolatban!
