A vastagréteg-ellenállás a rögzített ellenállások egy fajtája, amelyet úgy állítanak elő, hogy egy ellenálláspasztát (általában cermet-kerámia-fém kompozitot) szitanyomnak egy kerámia hordozóra, majd magas hőmérsékleten égetik ki. Ez az eljárás tartós, stabil rezisztív elemet hoz létre, amely precízen vágható a szűk tűrés eléréséhez. A huzalellenállásokkal ellentétben a vastagréteg-technológia alacsony induktivitást, nagy teljesítménysűrűséget és kiváló nagyfrekvenciás teljesítményt kínál, így ez az előnyben részesített választás kapcsolóüzemű tápegységek, csillapító áramkörök, teljesítményerősítők és feszültségszabályozási alkalmazásokhoz.
atRST Electric, nagy megbízhatóságú vastagrétegű teljesítményellenállások gyártására specializálódtunk ipari szabványnak megfelelő TO220 és TO247 csomagokban. PRT35, PRT50 és PRT100 sorozatunk 35 W és 100 W közötti teljesítményt biztosít (hűtőbordával szerelve), 0,1 Ω és 1 MΩ közötti ellenállás értékkel. Több mint 10 éves vastagfólia mérnöki szakértelemmel és ISO 9001 tanúsítvánnyal rendelkező létesítményekkel olyan alkatrészeket biztosítunk, amelyek egyesítik a precizitást, a hőhatékonyságot és a hosszú távú stabilitást a legigényesebb ipari, autóipari és fogyasztói alkalmazásokhoz.
Az optimális vastagréteg-ellenállás kiválasztása számos kulcsfontosságú paraméter alapos mérlegelését igényli:
·Névleges teljesítmény és hőkezelés: Határozza meg, hogy az ellenállásnak mekkora folyamatos vagy szakaszos teljesítményt kell disszipálnia. PRT35 (35 W), PRT50 (50 W) és PRT100 (100 W) sorozatunk hűtőbordával rendelkezik; hűtőborda nélkül 2,5W-3,5W teljesítménnyel bírnak. A megfelelő hőfelületi anyag (zsír vagy betét) és a hűtőborda mérete kritikus fontosságú a teljes teljesítmény eléréséhez.
· Ellenállásérték és tolerancia: Válasszon 0,1Ω és 1MΩ között ±1%, ±5% vagy ±10% tűréssel. A szűk tűréshatárok pontosságot biztosítanak a visszacsatoló hálózatokban, a feszültségosztókban és az áramérzékelő áramkörökben.
·Hőmérséklet-együttható (TCR): A stabil teljesítmény érdekében minden hőmérsékleten, válassza a TCR-t ±50 ppm/°C-ig (>10Ω-nál nagyobb értékek esetén) ±300 ppm/°C-ig (alacsony ohmos vagy nagy ellenállású tartományokhoz). TCR opcióink minden ellenállási sávra optimalizálva vannak.
· Csomag stílusa:

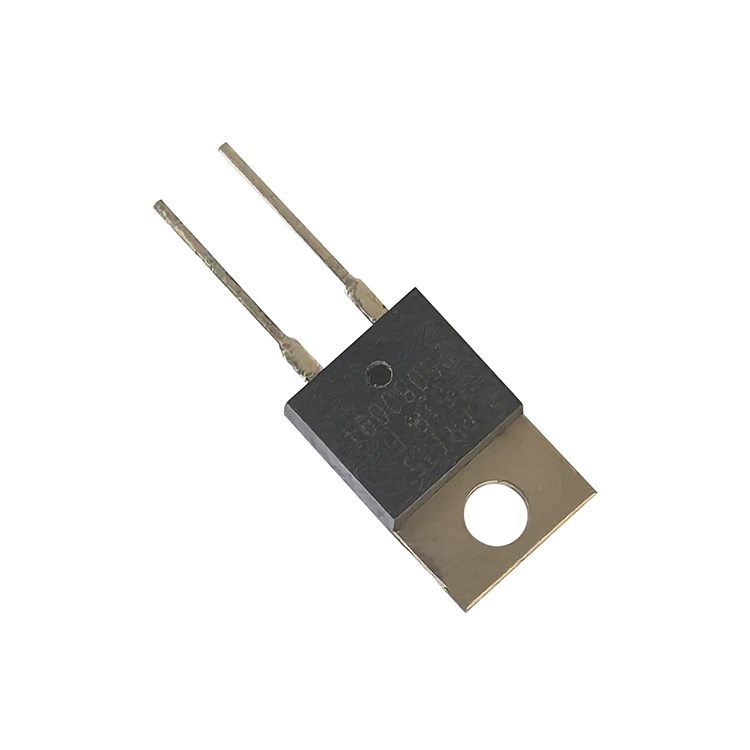

TO220 (PRT35/PRT50) – Kompakt, egycsavaros rögzítés, ideális hely szűkös nyomtatott áramköri lapokhoz és hűtőbordákhoz.

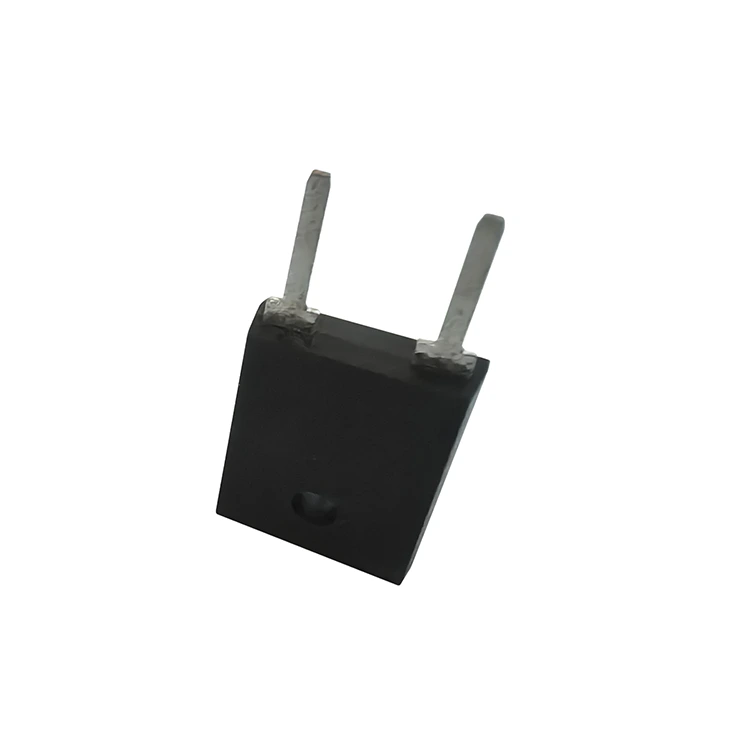

TO247 (PRT100) – Nagyobb helyigény nagyobb teljesítménykezeléssel, alkalmas ipari meghajtókhoz és nagy teljesítményű tápegységekhez.
· Névleges feszültség: Ellenőrizze, hogy a maximális üzemi feszültség (legfeljebb 700 V) és a dielektromos ellenállás (1800 VAC) megfelel-e az áramköri követelményeknek.
·Működési környezet: Vegye figyelembe a hőmérsékleti tartományt (-65°C és +175°C), a nedvességállóságot és a szigetelési követelményeket (>10GΩ). Ellenállásainkat zord ipari és autóipari környezetekhez tervezték.
Ezen paraméterek kiértékelésével biztosíthatja, hogy vastagréteg-ellenállása megbízható, stabil teljesítményt nyújtson a tervezett alkalmazásban.
A PRT35 sorozat kompakt, sokoldalú megoldást kínál olyan alkalmazásokhoz, amelyek akár 35 W-os teljesítményleadást igényelnek megfelelő hűtőborda rögzítéssel. Szabványos TO220-as csomagban van, öntött műanyag házzal rendelkezik, nagy szigetelési ellenállással (>10 GΩ) és 1800 VAC dielektromos szilárdsággal. Az ellenállásértékek 0,1Ω és 1MΩ között mozognak, a TCR-érték pedig ±50 ppm/°C-ig terjed a precíziós tartományokhoz. Ideális kapcsolóüzemű tápegységek, kikapcsolt áramkörök és feszültségszabályozáshoz.
Ugyanerre a TO220 alapterületre építve a PRT50 sorozat 50 W-ra növeli a teljesítmény kezelését hűtőborda rögzítéssel (3 W hűtőborda nélkül). Ugyanolyan széles ellenállási tartományban, szűk tűréssel és robusztus felépítéssel rendelkezik, mint a PRT35, így alkalmas nagyobb teljesítményű alkalmazásokhoz, például motorhajtásokhoz, teljesítményerősítőkhöz és ipari vezérlőkhöz.
A maximális teljesítménysűrűséget igénylő alkalmazásokhoz a PRT100 sorozat a nagyobb TO247 csomagot használja, hogy 100 W teljesítményt biztosítson hűtőborda rögzítéssel (3,5 W hűtőborda nélkül). Maximális 700V üzemi feszültségével és -65°C és +175°C közötti kiterjesztett üzemi hőmérséklet-tartományával nagy teljesítményű kapcsolóüzemű tápegységekhez, impulzustöltő áramkörökhöz és megújuló energia inverterekhez tervezték. Az ellenállásértékek 0,2Ω és 1MΩ között vannak, a TCR opciókkal ±50 és ±300 ppm/°C között.
·Nem induktív felépítés: A vastagréteg-technológia eredendően rendkívül alacsony induktivitást biztosít, ideális a nagyfrekvenciás kapcsolási alkalmazásokhoz.
·Egycsavaros rögzítés: Könnyen rögzíthető a hűtőbordákhoz vagy a házhoz M3 csavarokkal (max. nyomaték 0,9 Nm).
· Precíziós tűréshatárok: ±1%, ±5% és ±10%-ban kapható, hogy megfeleljen mind a nagy pontosság, mind az általános célú követelményeknek.
· Átfogó biztonság: Ellenáll az 1800 VAC dielektromos szilárdságnak >10GΩ szigetelési ellenállás mellett, ami biztosítja a biztonságos működést nagyfeszültségű áramkörökben.
| Ipar | Specifikus alkalmazás | Ajánlott sorozat |
| Kapcsoló tápegységek | Kimeneti terhelési ellenállások, snubber áramkörök, előtöltési hálózatok | PRT35, PRT50 |
| Motoros meghajtók és VFD-k | Dinamikus fékezés, csillapító áramkörök | PRT100, PRT50 |
| Teljesítmény erősítők | Emitter degeneráció, Zobel hálózatok | PRT35, PRT50 |
| Feszültségszabályozás | Visszacsatoló hálózatok, légtelenítő ellenállások | PRT35, PRT100 |
| Impulzus áramkörök | Impulzus terhelés, bekapcsolási áramkorlátozás | PRT100 |
| Ipari vezérlések | Motorhajtás csillapítók, fékek | PRT50, PRT100 |
| Autóelektronika | DC-DC átalakítók, LED világítási meghajtók | PRT35, PRT50 |
| Megújuló energia | Napkollektoros inverterek, szélturbina vezérlések | PRT100 |
| Teszt és mérés | Elektronikus terhelések, kalibrációs szabványok | PRT35, PRT50, PRT100 |
Kínai székhelyű tanúsított gyártóként teljes ellenőrzést tartunk fenn a vastagréteg-lerakódás, a lézeres vágás, az összeszerelés és a tesztelés felett. Gyári közvetlen árazásunk versenyképes költségeket biztosít a minőség feláldozása nélkül.
7000+ négyzetméteres létesítményünk automatizált szitanyomó sorokkal, magas hőmérsékletű égetőkemencékkel és lézeres vágórendszerekkel van felszerelve. Minden vastagréteg-ellenállás átesik:
·100%-os ellenállás és tolerancia ellenőrzése
· Dielektromos ellenállás és szigetelési ellenállás vizsgálata
·TCR mintavétel az IEC 60115 szerint
· Mintavizsgálat a hőmérséklet-ciklusra, a terhelési élettartamra és a páratartalomra
Egyedi konfigurációkra specializálódtunk, hogy megfeleljenek az Ön pontos specifikációinak:
· Teljesítmény: 35W, 50W, 100W (egyedi elérhető)
· Ellenállásértékek: 0,1Ω - 1MΩ (különleges értékek állnak rendelkezésre)
·Tűrések: ±1%, ±5%, ±10% (testreszabva ±0,5%-ig)
·TCR: ±50–±300 ppm/°C (egyedi elérhető)
· Csomagolás: ömlesztett csövek, szalag és tekercs, egyedi
· Ólomformázás: Egyenes, vágott és formált, egyedi
· Speciális szűrés: Magas hőmérsékletű öregedés, hőciklus, beégés
A több mint 40 országba, köztük az Egyesült Államokba, Németországba, Japánba és Dél-Koreába irányuló exporttal megbízhatóságunkról tettünk szert hírnevet. Többnyelvű műszaki támogatási csapatunk értékesítés előtti tanácsadást, alkalmazástervezést és értékesítés utáni szolgáltatást nyújt.
K: Mi a különbség a vastagrétegű és a vékonyréteg-ellenállások között?
V: A vastagrétegű ellenállások szitanyomott cermet pasztát használnak, ami alacsonyabb költséget és szélesebb ellenállási tartományt (0,1Ω–1MΩ) kínál közepes pontossággal. A vékonyréteg-ellenállások porlasztott fémrétegeket használnak, ami szűkebb tűrést (±0,1%) és alacsonyabb TCR-értéket (±25 ppm/°C) biztosít magasabb költségek mellett. A vastag filmet előnyben részesítik erősáramú alkalmazásokhoz; vékony film a precíziós műszerezéshez.
K: Hogyan szerelhetek fel TO220/TO247 ellenállást a maximális teljesítmény disszipáció érdekében?
V: Használjon megfelelő hűtőbordát termikus zsírral (vagy hőpárnával) az ellenállás füle és a hűtőborda között. Húzza meg a rögzítőcsavart maximum 0,9 Nm nyomatékkal. Győződjön meg arról, hogy a hűtőborda felülete sík és tiszta. Hűtőborda nélkül a teljesítményt 2,5–3,5 W-ra kell csökkenteni.
K: Használhatok vastag filmellenállást nagyfrekvenciás kapcsolóáramkörökhöz?
V: Igen. A vastagréteg-ellenállások eredendően alacsony induktivitással rendelkeznek, így alkalmasak csillapító áramkörökhöz, kapumeghajtó ellenállásokhoz és nagyfrekvenciás teljesítmény-átalakítókhoz. A rendkívül kritikus alkalmazásokhoz PRT sorozatunk nem induktív teljesítményt kínál.
K: Mennyi a vastagréteg-ellenállás jellemző élettartama?
V: Megfelelő leértékeléssel és megfelelő hűtéssel a vastagrétegű ellenállások évtizedekig működhetnek. Tartóssági tesztünk 1000 órát szimulál névleges teljesítménnyel minimális ellenállássodródás mellett.
K: Hogyan válasszam ki a megfelelő TCR-t az alkalmazásomhoz?
V: Precíziós áramkörökhöz (pl. feszültségreferenciák, visszacsatoló hálózatok) válassza az alacsony TCR-t (≤±50 ppm/°C). Általános célú alkalmazásokhoz a TCR ±300 ppm/°C-ig elfogadható. Adatlapunk TCR-tartományokat tartalmaz ellenállásértékek szerint.
Ha többet szeretne megtudni konkrét vastagréteg-ellenállás-kínálatunkról, kérjük, tekintse meg a következő termékkategóriákat:
·PRT35 sorozat (TO220, 35W) – Kompakt, sokoldalú vastagfilm-ellenállás tápegységekhez és erősítőkhöz.
·PRT50 sorozat (TO220, 50W) – Nagyobb teljesítmény azonos TO220-as lábnyom mellett ipari alkalmazásokhoz.
·PRT100 sorozat (TO247, 100W) – Nagy teljesítményű vastagfilm-ellenállás inverterekhez, motorhajtásokhoz és megújuló energiarendszerekhez.
Akár szabványos vastagrétegű ellenállásra van szüksége egy új tápegység-konstrukcióhoz, akár egy egyedi tervezésű megoldásra egy speciális ipari alkalmazáshoz, csapatunk készen áll a segítségére. Forduljon hozzánk még ma részletes ajánlatért, műszaki tanácsadásért vagy gyárbejárásért.
