A semleges földelési ellenállás létfontosságú biztonsági eszköz, amelyet középfeszültségű elektromos rendszerekben (általában 2,4 kV és 40,5 kV között) használnak a földzárlati áramok korlátozására. A gondosan kiszámított ellenállás beillesztésével a rendszer nullapontja és a földelés közé a NER egy előre meghatározott biztonságos szintre korlátozza a hibaáramot – általában 10A és 2000A között –, miközben továbbra is lehetővé teszi a védőrelék számára a hiba észlelését és leválasztását. Ez az ellenőrzött földelési megközelítés megvédi a személyzetet a veszélyes lépés- és érintési potenciáloktól, megakadályozza a transzformátorok, generátorok és kábelek károsodását, és csökkenti az ívvillanás veszélyét.
atRST Electric, nagy megbízhatóságú földelési ellenállások tervezésére és gyártására specializálódtunk közművek, ipari üzemek, megújuló energiaforrásokat használó gazdaságok és tengeri létesítmények számára. Több mint 10 éves szakértelemmel és az IEEE 32 és IEC szabványoknak való teljes megfeleléssel NER-jeink robusztus teljesítményt nyújtanak a legigényesebb környezetben is.
A semleges földelési ellenállás kiválasztása számos kulcsfontosságú paraméter alapos értékelését igényli:
· Rendszerfeszültség: A NER-ek 2,4 kV és 40,5 kV közötti feszültségekhez állnak rendelkezésre. Az ellenállás szigetelési szintjének (BIL) meg kell egyeznie a rendszer impulzusállósági követelményeivel.
· Fault Current Rating: Határozza meg a kívánt földzárlati áramot (pl. 100A, 400A, 1000A). Ez az érték egyensúlyba hozza a hibaészlelés érzékenységét a berendezés termikus és mechanikai igénybevételével.
· Időbesorolás: A NER-ek általában rövid ideig (10 másodperc, 30 másodperc vagy 60 másodperc) vannak besorolva, ami megfelel a hiba maximális időtartamának, amíg a megszakító működésbe lép.
· Tokozás és környezetvédelem: A kültéri telepítésekhez időjárásálló burkolatokra (IP23, IP54 vagy IP56) van szükség korrózióálló anyagokkal (rozsdamentes acél, festett acél), hogy ellenálljanak a nedvességnek, a pornak és a sópermetnek.
· Felügyelet és tartozékok: Opcionális áramváltók, hőmérséklet-érzékelők és riasztóérintkezők lehetővé teszik a távoli állapotjelzést.
Semleges földelési ellenállásokat kínálunk 2,4 kV és 40,5 kV közötti rendszerfeszültségekhez és 10 A és 2000 A közötti hibaáramokhoz. Az időbesorolások 5 másodperctől 60 másodpercig állnak rendelkezésre, különféle védelmi rendszerekhez igazítva.

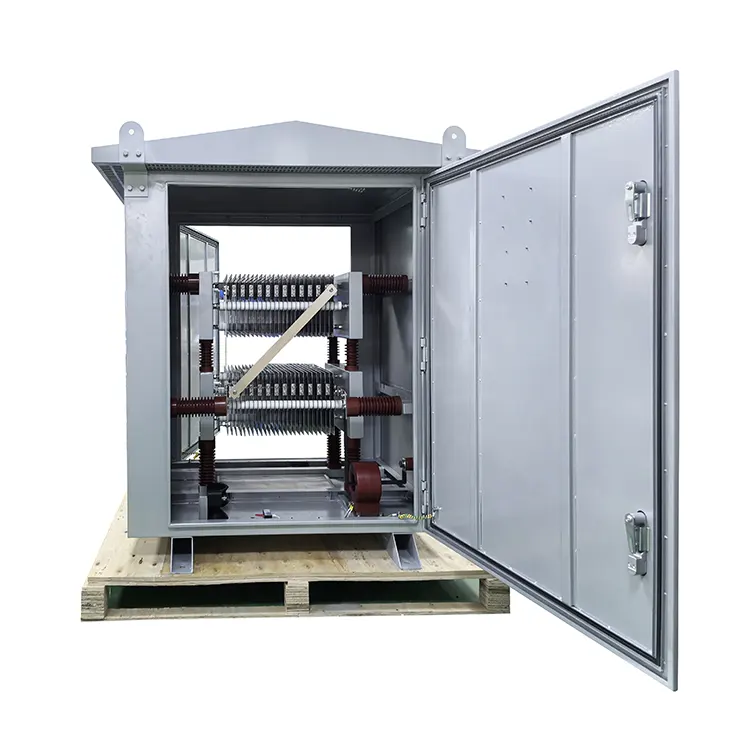

NER-jeink rozsdamentes acél rácselemeket (SUS304 vagy SUS430) használnak, amelyek:
· Kiváló korrózióállóság zord környezetben
· Stabil ellenállás alacsony TCR-rel
· Nagy hőkapacitás, amely deformáció nélkül elnyeli a hibaenergiát
Válasszon a következők közül:
· Beltéri IP20 – tiszta, védett környezethez
· Kültéri IP23/IP54 – időjárásálló lamellákkal és korróziógátló bevonattal
· Tengerészeti minőségű IP56 – rozsdamentes acél konstrukcióval tengeri és tengerparti alkalmazásokhoz
Az opcionális áramváltók, hőérzékelők és riasztóérintkezők valós idejű állapotot biztosítanak, és lehetővé teszik a távfelügyeletet. Túlfeszültség-levezetők és térfűtők állnak rendelkezésre a villámcsapásnak kitett vagy párás területeken történő további védelem érdekében.
Az összes semleges földelési ellenállást úgy tervezték és tesztelték, hogy megfeleljen az IEEE 32 követelményeinek, biztosítva a biztonságos és megbízható működést a globális energiaellátó rendszerekben.
· Áramtermelés: Védje a generátor állórészeit és a fokozó transzformátorait a földzárlatok során fellépő károsodástól hő-, víz- és atomerőművekben.
· Közművek és alállomások: A földzárlati áramok szabályozása az elosztó- és átviteli hálózatokban, csökkentve a kimaradás kockázatát és javítva a biztonságot.
· Ipari létesítmények: Középfeszültségű motorok, kapcsolóberendezések és kábelrendszerek védelme petrolkémiai üzemekben, acélgyárakban és gyártóhelyeken.
· Megújuló energia: Semleges földelés biztosítása a szélerőmű-kollektor-rendszerekhez, a szoláris inverteres transzformátorokhoz és az akkumulátoros energiatároló rendszerekhez (BESS).
· Tengeri és tengeri: Korrózióálló NER-k hajók elektromos rendszereihez és offshore platformokhoz.
· Bányászat: Nagy teherbírású egységek földalatti és felszíni bányászati áramelosztáshoz.
Kínai székhelyű tanúsított gyártóként teljes ellenőrzést tartunk fenn a tervezés, a gyártás és a tesztelés felett. Gyári közvetlen árazásunk versenyképes költségeket biztosít a minőség feláldozása nélkül.
7000+ négyzetméteres létesítményünk automatizált rácshegesztő állomásokkal, nagyfeszültségű tesztmezőkkel és hőképes hitelesítéssel van felszerelve. Minden NER átesik:
· Ellenállásmérés környezeti és megemelt hőmérsékleten
· Dielektromos ellenállás-vizsgálat (95 kV-ig 1 percig)
· BIL impulzusteszt (170 kV-ig) a szigetelés integritásának ellenőrzésére
· Teljes terhelésű hőmérsékletemelkedés érvényesítése
Egyedi konfigurációkra specializálódtunk, hogy megfeleljenek az Ön pontos specifikációinak:
· Rendszerfeszültségek: 2,4 kV és 40,5 kV között (nagyobb elérhető)
· Hibaáramok: 10A - 2000A
· Időbesorolás: 5 s és 60 mp között
· Tokozások: Beltéri, kültéri, tengeri minőségű
· Elemek: Rozsdamentes acél rács / rozsdamentes acél szalag / egyedi ötvözetek
· Kivezetések: Porcelán perselyek / kábeldobozok / egyedi
· Felügyelet: CT-k, hőérzékelők, riasztóérintkezők
A több mint 40 országba, köztük az Egyesült Államokba, Kanadába, Németországba, Ausztráliába és Szingapúrba irányuló exporttal megbízhatóságunkról tettünk szert hírnevet. Többnyelvű mérnöki támogató csapatunk értékesítés előtti tanácsadást, projektkoordinációt és értékesítés utáni szolgáltatást nyújt.
K: Mi a különbség a semleges földelési ellenállás és a szilárd földelt rendszer között?
V: Szilárd földelt rendszerben a hibaáramok elérhetik a több tízezer ampert, súlyos károkat és veszélyes feszültséggradienseket okozva. A NER egy biztonságos, kiszámítható szintre korlátozza a hibaáramot – jellemzően 100–1000 A – a berendezések és a személyzet védelme érdekében.
K: Milyen időbesorolást válasszak?
V: Az időbesorolásnak meg kell egyeznie a védőrelék és a megszakítók törlési idejével. A tipikus besorolások 10 másodperc (gyorsabb törlés érdekében) vagy 30–60 másodperc (koordinált védelem a downstream eszközökkel).
K: A NER használható kültéren?
V: Igen. Időjárásálló burkolatokat kínálunk IP23, IP54 és IP56 védelemmel, valamint korrózióálló felületekkel és rozsdamentes acél hardverekkel, amelyek ellenállnak az esőnek, a sópermet és a pornak.
Ha többet szeretne megtudni konkrét semleges földelési ellenállásainkról, kérjük, tekintse meg a következő termékkategóriákat:
· Szabványos NER-ek – IEEE 32 kompatibilis, rozsdamentes acél rács, beltéri/kültéri házak.
· Tengeri és tengeri NER-ek – Rozsdamentes acél házak, IP56 besorolású, fokozott korrózióvédelemmel.
· Nagyfeszültségű NER-ek – 35 kV-ig, 170 kV-ig terjedő BIL névleges feszültségű rendszerekhez.
· Egyedi NER-ek – Az Ön pontos specifikációi szerint tervezték, beleértve a speciális aktuális besorolásokat, időbesorolásokat és felügyeleti csomagokat.
