200kw 380v folyékony hűtő terhelés bank

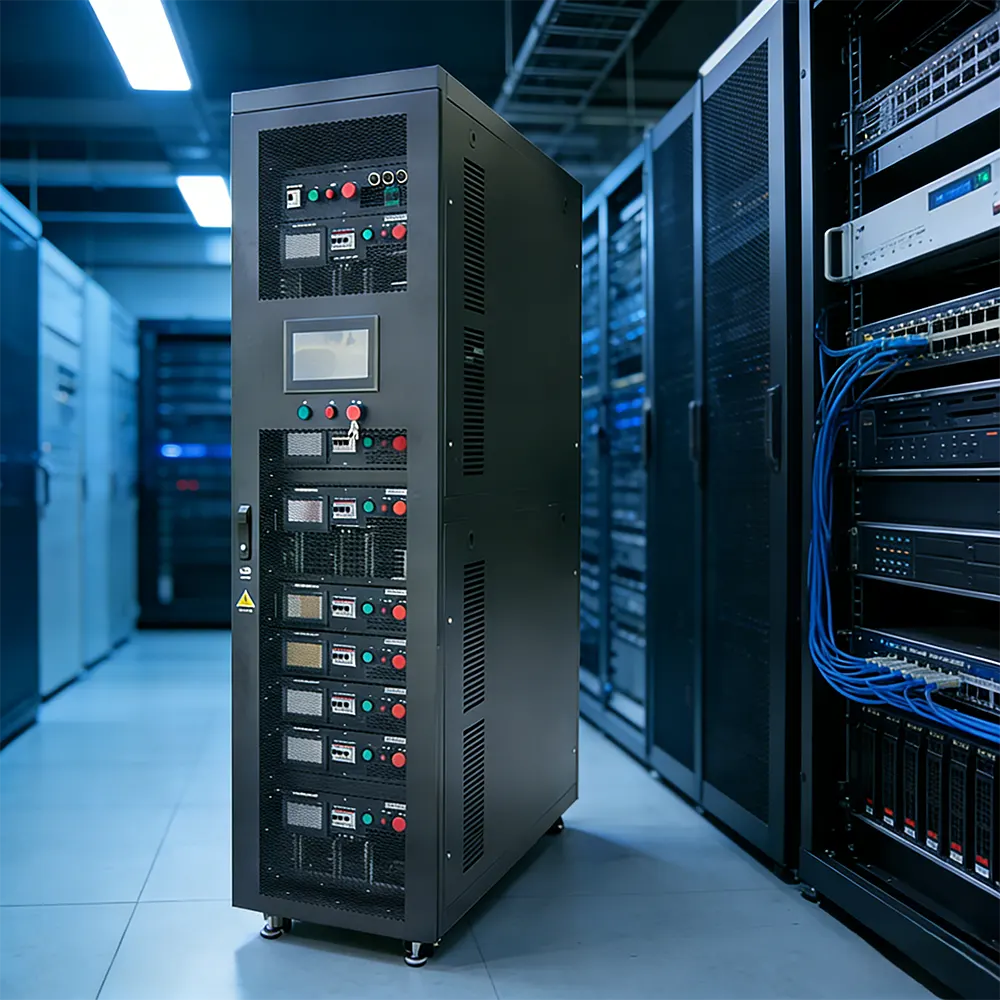

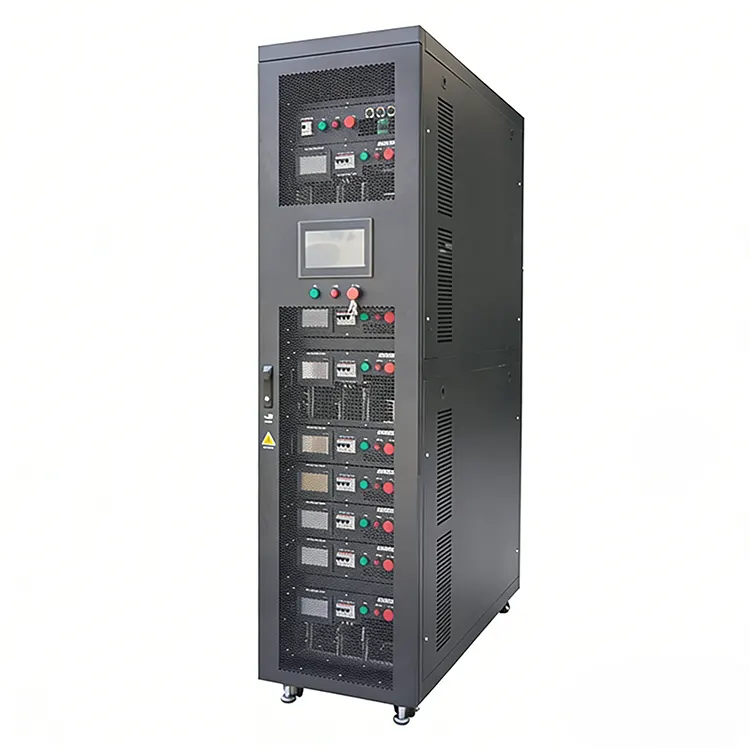

Az RST Electric 200 kW-os, 380 V-os, folyadékhűtéses terhelési bankja paradigmaváltást jelent a nagy teljesítményű tesztelési technológia terén. Ez a 200 kW-os, 380 V-os folyadékhűtő tartály egy szabványos 42 egységes rack szekrényben található (W600 × M1400 × M 1800 mm), így nincs szükség hatalmas légkezelőkre vagy elszívórendszerekre, mivel a hőt közvetlenül a létesítmény meglévő folyadékhűtési infrastruktúrájába továbbítja. A rendszer egy 304-es rozsdamentes acél hűtőkörrel rendelkezik DN32 bemeneti/kimeneti csatlakozásokkal, amely akár 200 l/perc (12 m³/h) áramlási sebességet is képes kezelni 0,4 MPa tervezési nyomáson.

A precíziós hőmérséklet-érzékelők figyelik a bemeneti/kimeneti hűtőfolyadék hőmérsékletét, és stabil hőterhelést tartanak fenn ≤15°C-os hőmérsékletemelkedéssel teljes teljesítmény mellett és ≤5psi nyomáseséssel. Maga a rezisztív terhelési bank 5 kW-os lépésfelbontást kínál ±2%-os terhelési pontossággal, lehetővé téve a valós IT-terhelések szemcsés szimulációját. A vezérlési lehetőségek közé tartozik a helyi HMI érintőképernyő, a távoli PC-szoftver, az RS485/Modbus RTU és a teljes adatnaplózási képesség.

Kína vezető 200 kW-os folyadékhűtő terhelési bankjaként az RST Electric több mint 15 éves teljesítményellenállási szakértelmét ötvözi a legmodernebb folyadékhűtési technológiával, hogy olyan megoldásokat hozzon létre, amelyek megfelelnek a következő generációs adatközpontok és nagy teljesítményű számítástechnikai létesítmények szigorú követelményeinek.

Műszaki előírás

Termékjellemzők

1. Ultra-nagy teljesítménysűrűség – 200 kW-ot ad le kompakt, 42 U-os alapterületen, ideális hely szűkös adatközponti környezetekhez.

2.Csendes működés – Megszünteti a hagyományos terheléspanel ventilátorzajt; csak a keringető szivattyú generál minimális hangot (<65 dB), így alkalmas irodai vagy laboratóriumi helyiségekbe.

3. Precíz hőkezelés – Az áramlási sebesség, a bemeneti/kimeneti hőmérséklet és a nyomásesés valós idejű monitorozása lehetővé teszi a CDU és a hűtőrendszer pontos ellenőrzését.

4. Rozsdamentes acél hűtőfolyadék áramkör – 304-es rozsdamentes acél konstrukció DN32 háromszoros csatlakozásokkal biztosítja a korrózióállóságot és a különböző hűtőközegekkel való kompatibilitást.

5. Redundáns csatlakozások – A kettős bemeneti/kimeneti port (1+1 redundáns) lehetővé teszi az elsődleges és a tartalék hűtőrendszerekhez való csatlakozást újrakonfigurálás nélkül.

6. Átfogó biztonsági csomag – Tartalmazza a folyadékszivárgás észlelését, az áramlási hiba elleni védelmet és a túlmelegedés elleni leállítást – ez kritikus fontosságú az érzékeny adatközponti környezetekben.

7. Nagy felbontású terhelés – 5 kW-os lépésenkénti lépések lehetővé teszik a kiszolgáló rack teljesítményprofiljainak pontos szimulációját részlegestől a teljes terhelésig.

8. Független működés – A hőelvonás nem függ a létesítmény légkondicionálójától; a hőt közvetlenül az ügyfél folyadékhűtési infrastruktúráján keresztül távolítják el.

9. Valós szimuláció – Pontosan emulálja a nagy sűrűségű szerverállványok hő- és elektromos jellemzőit (>30 kW/rack) a D2C (Direct to Chip) hűtési ellenőrzéshez.

10.Advanced Data Acquisition – Rögzíti és naplózza az összes kritikus paramétert a teszt utáni elemzéshez és jelentésekhez.

Termék alkalmazások

● Adatközponti CDU-tesztelés – Ellenőrzi a hűtőfolyadék-elosztó egységek (CDU-k) teljesítményét szimulált IT-terhelések mellett 200 kW-ig.

● Folyadékhűtéses szerverfejlesztés – Ellenőrzött hőterhelést biztosít a közvetlenül chipre épített és merülő hűtőrendszerek teszteléséhez a K+F laborokban.

● Facility Thermal Management Studies – Az adatközponti hűtési infrastruktúra hőelnyelő képességét jellemzi különböző terhelési forgatókönyvek esetén.

● High-Performance Computing (HPC) – Szimulálja a GPU-fürtök és a nagy sűrűségű számítási rackek hőteljesítményét a hűtés optimalizálása érdekében.

● Laboratóriumi és tesztkörnyezetek – Csendes, tiszta és hatékony teljesítménytesztet tesz lehetővé akusztikailag érzékeny vagy szabályozott levegőminőségű helyiségekben.

● Hyperscale Data Center üzembe helyezés – Érvényesíti a folyadékhűtési rendszerek integrációját az energiaelosztási és felügyeleti infrastruktúrával.

● Hűtőrendszer utólagos beszerelésének ellenőrzése – A frissített vagy módosított hűtőrendszerek kapacitását teszteli az IT éles üzembe helyezése előtt.

A csomagról

A 200 kW-os 380 V-os folyadékhűtő terhelési bank precíziós tervezésű berendezés, amely szállítás közben gondos kezelést igényel. Az RST Electric minden egységet a következő védelmi intézkedésekkel csomagol:

● Az egység biztonságosan rögzítve van egy nagy teherbírású raklaphoz rezgéscsillapító rögzítőkkel

● Vízálló VCI fóliába csomagolva, hogy megakadályozza a nedvesség bejutását

● Egyedi rétegelt lemez ládába zárva, a kritikus pontokon habpárnával

● Minden hűtőfolyadék-csatlakozás le van zárva és tömítetten a szennyeződés elkerülése érdekében

● A dokumentációs csomag nyomásvizsgálati tanúsítványokat, anyagtanúsítványokat és gyári vizsgálati jelentéseket tartalmaz

A szállítási lehetőségek közé tartozik az LCL vagy FCL tengeri fuvarozás, légi fuvarozás vagy expressz futár sürgős igényekhez. Szállítás előtt minden 200 kW-os folyékony hűtőterhelésű bank teljes gyári átvételi teszten (FAT) esik át, beleértve a nyomáspróbát, a szivárgásérzékelést és a teljes terhelésű termikus ellenőrzést.

Az RST Electricről

Közvetlen gyári, folyadékhűtési szakértők

● Minősített gyártó vagyunk Kínában, és a fejlett 200 kW-os 380 V-os folyadékhűtő terhelésű bank gyártására szakosodtunk.

● A tervezés, a hűtőkör gyártás, az elektromos összeszerelés és a tesztelés teljes házon belüli ellenőrzése – a kiváló minőség biztosítása érdekében.

● Közvetlen gyári árak minden 200 kW-os Liquid Cooling Load Banknál, átlátható költségszerkezettel és közvetítők nélkül.

Professzionális gyártási és hőtechnikai szakértelem

● Több mint 15 éves tapasztalat a teljesítmény-ellenállások tervezésében, amely most a következő generációs alkalmazások folyadékhűtéses megoldásaira is kiterjed.

● ISO 9001 tanúsítvánnyal rendelkező létesítmények dedikált tisztatérrel a hűtőkör összeszereléséhez.

● 100%-os hélium szivárgástesztet végeztek minden hűtőkörön a végső összeszerelés előtt.

● Házon belüli hőszimulációs és hitelesítési lehetőségek az egyedi hűtési követelményekhez.

Globális tapasztalat, megbízható beszállító

● Bizonyított beszállító adatközpont-üzemeltetőknek, IT-berendezések gyártóinak és hűtőrendszer-integrátoroknak világszerte.

● Az Egyesült Államok, Európa, Szingapúr és Közel-Kelet piacaira exportált.

● Mélyreható szakértelem az adatközpontok hőkezelésében és a nagy sűrűségű energiatesztekben.

Végtelen testreszabás

● Hűtőközeg opciók: ionmentesített víz / glikol keverékek / dielektromos folyadékok / egyedi.

● Csatlakozási típusok: DN32 háromszorítós / NPT menetek / Gyorscsatlakozós tengelykapcsolók / Egyedi.

● Áramlásszabályozás: Kézi szelepek / Automatikus áramlásszabályozás / Változtatható fordulatszámú szivattyú integráció.

● Vezérlési fejlesztések: Fejlett PLC, Épületfelügyeleti rendszer (BMS) integráció, távfelügyelet.

● Adagolási lehetőségek: Alap / Precíziós áramlásmérők / Többpontos hőmérsékletérzékelés.

● Házváltozatok: nyitott keret / 42U rack / Egyedi méretek.

Megbízható szállítás és élettartam támogatás

● Normál átfutási idő: 30-45 munkanap egyedi 200 kW-os 380 V-os folyadékhűtő terhelésű bank konfigurációk esetén.

● Átfogó dokumentáció: Nyomásvizsgálati jelentések, anyagtanúsítványok, O&M kézikönyvek, CE/ISO tanúsítványok.

● 18 hónapos garancia távdiagnosztikával és globális pótalkatrész-hálózattal.

● Választható helyszíni üzembe helyezés, hűtőrendszer-integrációs támogatás és kezelői képzés az RST terepi mérnökei által.

Projektesetek

1. A projekt háttere

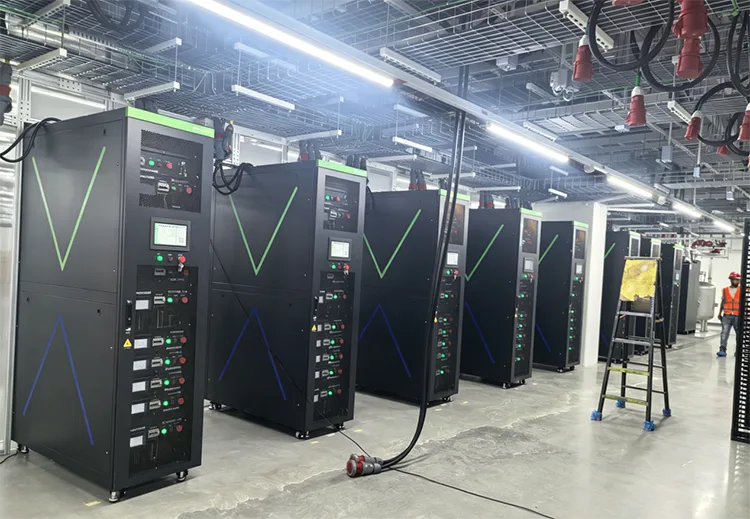

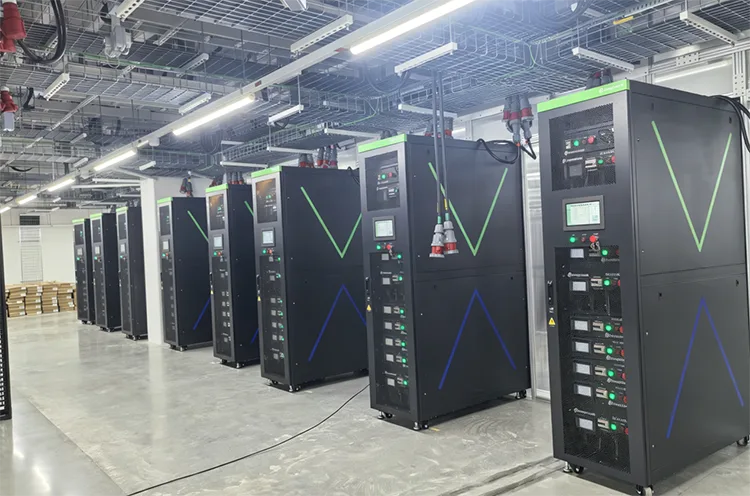

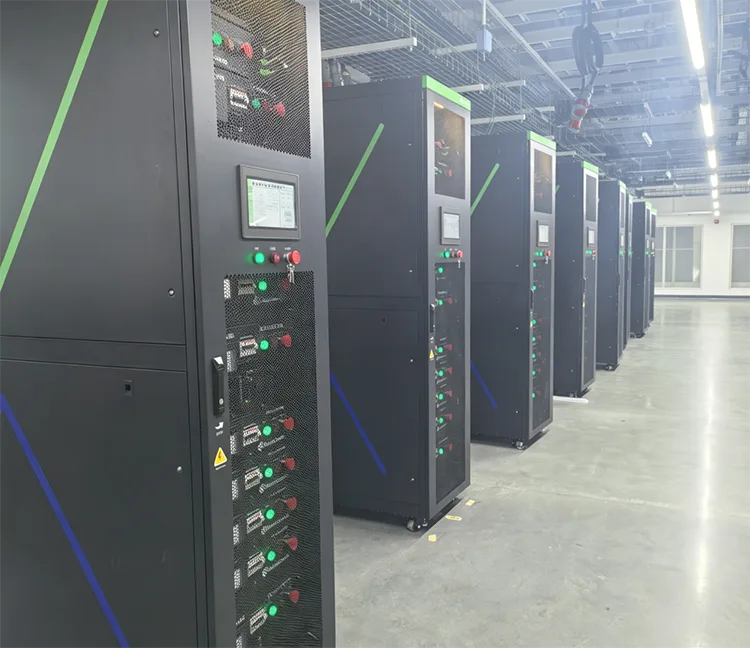

Ez a malajziai Johorban található hiperméretű mesterséges intelligencia adatközpont teljes szekrényes CDU folyadékhűtéses keringető rendszert alkalmaz a GPU-kiszolgálófürt számára. A projekt elfogadási szakaszában az alapvető követelmény a CDU folyadékcirkulációs hurok tényleges hűtési kapacitásának hiteles ellenőrzése, a szekrénybe épített nagy sűrűségű szerverek által generált valós hőleadási terhelés szimulálása.

A hagyományos léghűtéses terhelés nem csatlakozik a helyszíni vízkeringtető csővezetékhez, nem képes állandó hőterhelést betáplálni a CDU hurokba a hűtési teljesítmény hosszú távú ellenőrzéséhez; A terjedelmes léghűtő berendezés nem telepíthető a szabványos 19 hüvelykes rackbe, hogy visszaállítsa a szekrény valódi hőelrendezését.

A malajziai trópusi, egész évben magas hőmérsékletű környezet által érintett ügyfeleknek rack-típusú folyadék-hozzáférési terhelési bankra van szükségük a helyszíni hűtőközeghez a CDU-rendszer folyamatos hőterhelés-ellenőrzésének és a szinkron UPS/készenléti generátor teljes terhelésű tesztelésének elvégzéséhez. Az RST Electric által szállított 200 kW-os 380 V-os, zárt, folyadékhűtéses rack-terhelési bankok pontos CDU hűtési képesség tanúsítványt valósítanak meg, amely megfelel a helyi TNB áramelfogadási szabványoknak.

2. Alapvető műszaki adatok és tervezési előnyök

Elektromos minősítés

Névleges teljesítmény: 200 kW, AC380 V (kompatibilis 380-480 VAC 50 Hz), PF=1 tiszta ellenállás terhelés

Terhelésmegosztás: 6kW+6kW+12kW+12kW négy független fokozat, minimum 6kW finombeállítás, tűrés ±5%

Folyamatos 24 órás teljes terhelésű működés; opcionális kábelezés 1P2W/3P4W Malajzia teljesítményspecifikációi szerint

Valós idejű monitorozás: feszültség, áram, teljesítmény, hűtőfolyadék bemeneti és kimeneti hőmérséklete, csővezeték víznyomása, alapvető adatok a CDU hőcsere hatékonyságának megítéléséhez.

Anyag és szerkezeti jellemzők

(1) Folyadékkeringetéshez illeszkedő kialakítás: A zárt folyadékhűtő kör támogatja az ügyfél helyszíni víz-glikol hűtőfolyadékát, a szabványos 1"-es NPT gyorscsatlakozó portok közvetlenül a CDU csővezetékhez vannak csatlakoztatva; névleges hűtőfolyadék áramlási sebesség 10-25 l/perc, maximális bemenő vízhőmérséklet 40 ℃, csővezeték nyomásesése fix hő-kibocsátási hőátadás ≤ 2 bar. rendszer.

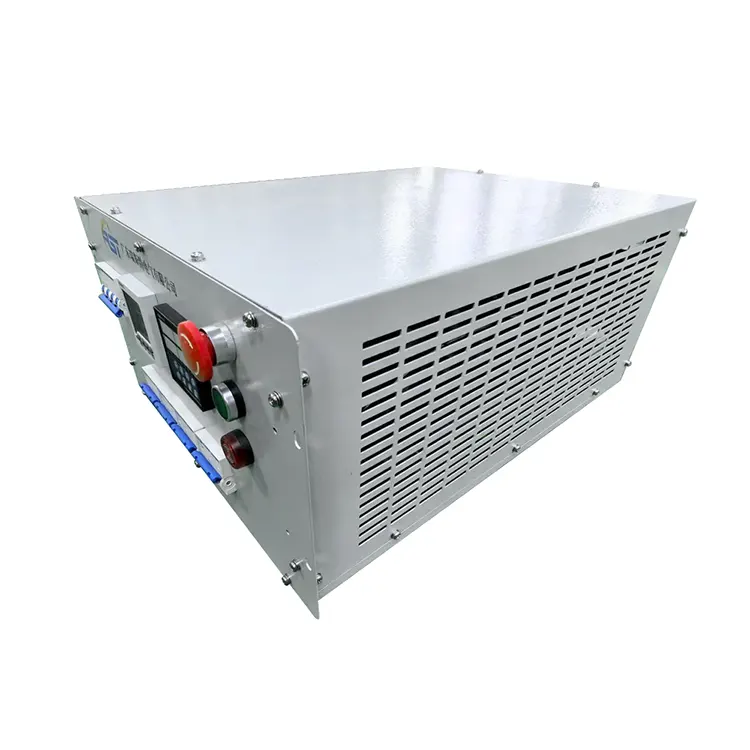

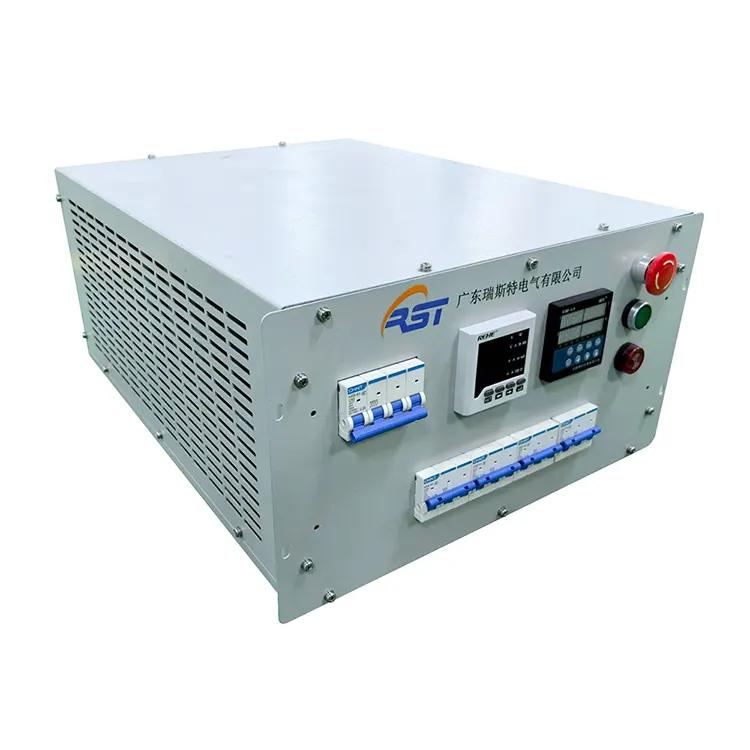

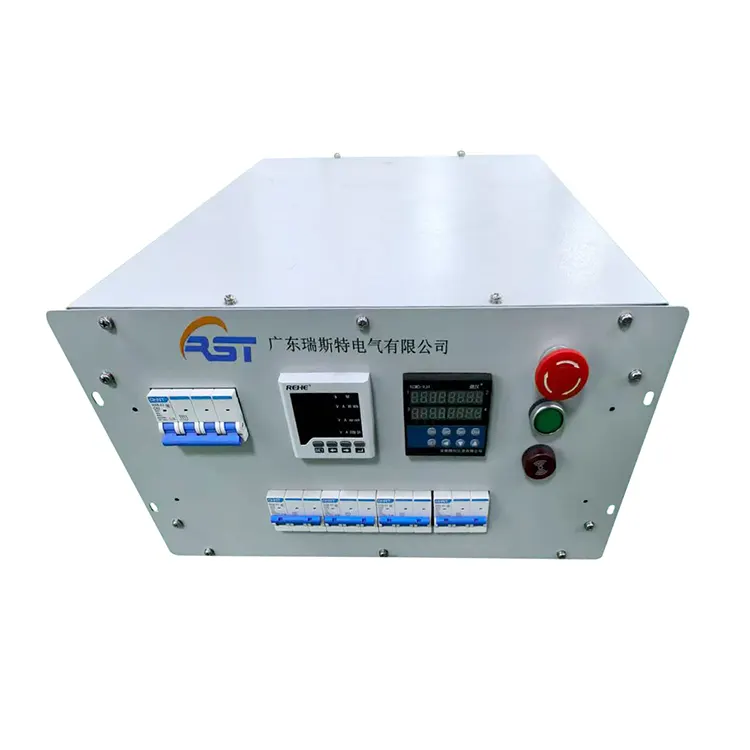

(2) 6U 19 hüvelykes rack ház: 482 × D650 × H266 mm méret, RAL7035 bevonat, 35–45 kg száraz tömeg, közvetlenül a szerverállványba ágyazva, hogy helyreállítsa az online szerverek valódi hőtermelő környezetét.

(3)  Teljes biztonsági védelem: rövidzárlat, túláram, túlmelegedés, vészleállítás, alacsony hűtőfolyadék nyomás és opcionális ajtóreteszelő védelem; automatikus riasztás és terhelésesés, ha abnormális, garantálja a hosszú távú megszakítás nélküli CDU öregedési tesztet.

(4)  Többvezérlésű mód: helyi kézi / automatikus / hordozható távirányító / számítógépes szoftvervezérlés; RS485 Modbus opcionális, töltse fel a hőmérsékleti és áramlási adatokat az IDC SCADA-ba a valós idejű CDU működési adatok rögzítéséhez.

3. Helyszíni telepítési és üzembe helyezési szabvány

(1) Telepítés a malajziai elektromos kód szerint; Az egységek a szabványos szekrénynyílásokba csúsztathatók és rögzíthetők elülső fogantyúkkal, független tápvezetékekkel, folyadék bemeneti/kimeneti gyorscsatolóval CDU keringtető csővezetékkel, megbízható PE földeléssel.

(2) Minden egység átmegy a gyári teljes terhelésű beégési és csővezeték nyomástömörségi tesztjén a szállítás előtt, hivatalos vizsgálati jelentésekkel. A helyszíni üzembe helyezés lépésről lépésre állítja be a hűtőfolyadék áramlási sebességét, fokozatosan 6 kW-tól 200 kW-ig tölt be, rögzíti a bemeneti/kilépő víz hőmérséklet-különbségét a CDU hőcserélő kapacitásának számszerűsítésére, valamint ellenőrzi az összes vezérlési és védelmi funkciót.

(3) Napi üzemeltetési szabály: Heti rendszerességgel ellenőrizze a csővezetéket szivárgás szempontjából; rendszeresen tisztítsa meg a CDU keringtető szűrőjét, hogy elkerülje a hűtési hatást befolyásoló elégtelen áramlást; nem tárolnak éghető anyagokat a szerverszekrények körül.

4. Hibaelhárítás és értékesítés utáni karbantartási szolgáltatás

Gyakori hibák, beleértve a rendellenes túlmelegedést, az elégtelen hűtőfolyadék nyomást, a kommunikációs hibát és a téves védelmi riasztást, a hivatalos karbantartási kézikönyvben felsorolva;

Időszakos ellenőrzés: 6 havonta ellenőrizze a csővezeték tömítettségét, tisztítsa meg a belső ellenállás porát, rendszeres szigetelésvizsgálat megohmméterrel.

Garancia: 18 hónap garancia a szállítás dátumától, ingyenes javítás és csere gyártási hibák esetén; egész életen át tartó pótalkatrészek és angol nyelvű távoli műszaki támogatás, opcionális helyi mérnöki képzés a tömeges megrendeléshez. Egyedi teljesítmény, feszültség, folyadék interfész és kommunikációs protokoll a későbbi adatközpont-bővítési projektekhez.

5. A projekt eredménye

(1) Az állványra szerelt folyadékszerkezet közvetlenül hozzáfér a CDU keringtető csővezetékéhez, stabilan ad ki fokozatos rögzített hőterhelést, pontosan ellenőrzi az egyes CDU hurok tényleges hőelvezető képességét; valós szekrény hőszimulációt valósít meg, amit a hagyományos légterhelés nem képes elérni, a CDU elfogadási hatékonysága 65% fölé emelkedett.

(2) A stabil, zárt folyadékkeringés alkalmazkodik Malajzia magas környezeti hőmérsékletéhez, hosszú ideig tartó folyamatos terheléshez túlmelegedési leállás nélkül, az összes CDU hűtési teljesítményindex sikeresen átmegy az elfogadási szabványon.

(3) A vízhőmérséklet, áramlás és teljesítmény automatikus adatgyűjtése megkönnyíti az ügyfél CDU-tesztjelentéseinek összeállítását, és jelentősen csökkenti az IDC-projekt kézi tesztelési költségeit.

(4) Vegye fel a kapcsolatot az RST Electric vállalattal, ha személyre szabott folyadékhűtéses rakománybankot szeretne kérni, kifejezetten a CDU hűtésének ellenőrzéséhez a délkelet-ázsiai adatközpontban, és kérjen ingyenes műszaki ajánlatot és árajánlatot.
