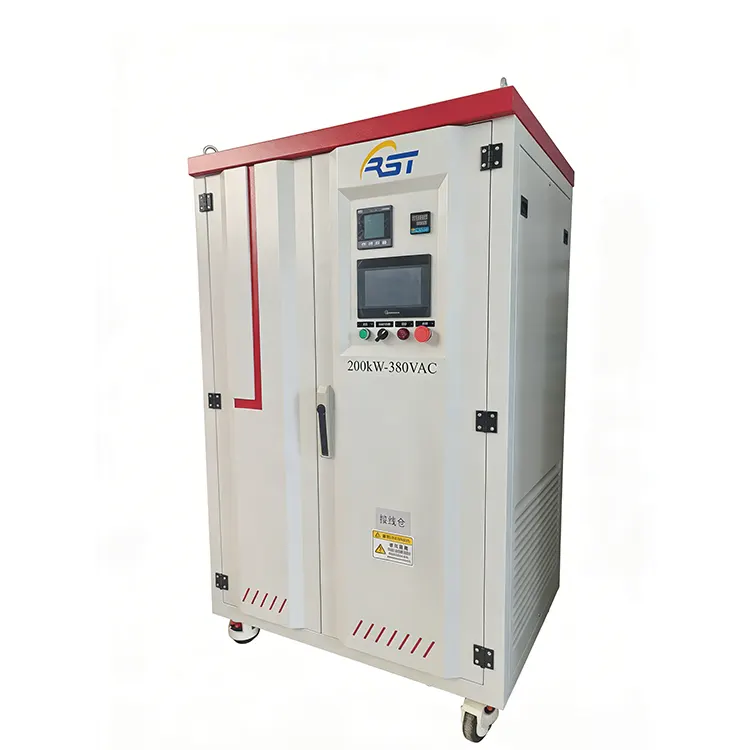

Az RST Electric 200 kW-os AC Resistive Load Bankja egy sokoldalú tesztelési megoldás, amelyet közepes méretű teljesítmény-ellenőrzési feladatokra szabtak. Ez a 400 V AC rendszerekhez 50/60 Hz-en alkalmas, ez a 200 kW rezisztív terhelési bank lépcsőzetes terhelésvezérléssel rendelkezik, legalább 1 kW-os lépéssel, lehetővé téve a valós elektromos terhelések pontos szimulációját dízel-/gázgenerátorok, UPS-rendszerek és szoláris inverterek esetében kontaktorok, ipari minőségű PLC) garantálja a hosszú távú megbízhatóságot.
Az egység tartalmaz egy CET PMC sorozatú többfunkciós mérőt a feszültség, áram, teljesítmény és frekvencia pontos, valós idejű, 0.5 osztályú feszültség-, áram-, teljesítmény- és frekvenciakijelzéséhez. Opcionális távirányítóval PC-szoftveren vagy Modbus-RTU-n (RS485) kapható, és zökkenőmentesen alkalmazkodik az automatizált tesztkörnyezetekhez. Függetlenül attól, hogy adatközpontokban, napelemes farmokban vagy ipari üzemekben alkalmazzák, ez a terhelési bank biztosítja a kritikus teljesítménytesztekhez szükséges pontosságot és tartósságot.
|
Paraméter |
Specifikáció |
|
Modell |
RST-200kW-400V |
|
Terhelés típusa |
Ellenállás (tiszta ellenállás, teljesítménytényező = 1,0) |
|
Névleges feszültség |
AC 400V / 415V / 440V (testreszabható) |
|
Frekvencia |
50 Hz / 60 Hz (automatikus érzékelés) |
|
Fázisok száma |
3 fázisú 4 vezetékes (3P4W) + földelés (testreszabható) |
|
Névleges teljesítmény |
200 kW @ PF 1.0 |
|
Vezérlő teljesítmény (kiegészítő) |
AC 400V (3P4W) vagy külső 220V egyfázisú (felhasználó választhat) |
|
Betöltési lépés felbontása |
1 kW min. Lépés Konfiguráció: 1kW + 2kW × 2 + 5 kW + 10 kW × 2 + 20 kW + 50 kW × 3 A betöltési lépés konfigurációja kérésre teljesen testreszabható. |
|
Védelmi funkciók |
Rövidzárlat védelem, túláram védelem, túlfeszültség védelem, ventilátor meghibásodás elleni védelem (levegőmennyiségű retesz), túlmelegedés elleni védelem (automatikus terhelésleválasztás + riasztás), vészleállítás. |
|
Mérési paraméterek |
A 3P feszültség, áram, aktív teljesítmény (kW), meddő teljesítmény (kVAR), látszólagos teljesítmény (kVA), teljesítménytényező, frekvencia valós idejű kijelzése. |
|
Kijelző pontossága |
0.5 osztály (IEC szabvány) |
|
Betöltési pontosság |
±3% (összességében) / ±5% (lépésenként) |
|
Hűtési módszer |
Kényszerített léghűtés (alsó szívónyílás / felső kipufogó vagy vízszintes). A ventilátor automatikus indítása/leállítása terhelési kontaktorokkal reteszelve. |
|
Alvázszerkezet |
Egyedi fémlemez, hidegen hengerelt acéllemez elektrosztatikus műanyag szórással. |
|
IP védelmi szint |
Szabvány: IP20 (beltéri) Opcionális: IP23 (cseppálló) / IP54 (kültéri időjárásálló) |
|
Mozgásmódszer |
Felső emelőfülek + targonca alsó csatornái + Nagy teherbírású görgős kerekek (opcionális). |
|
Üzemi ciklus |
Folyamatos működés (24/7) |
|
Zajszint |
≤ 75 dB 3 méteres távolságban |
|

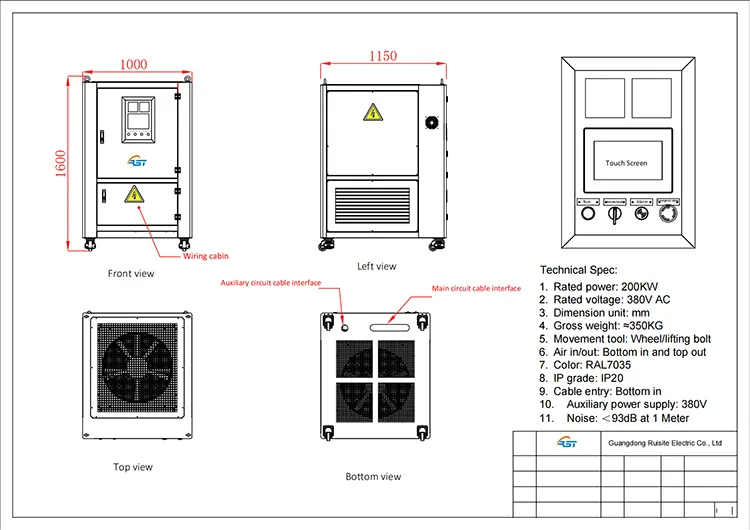

Méretek (Sz × M × Ma) |
950 mm × 1150 mm × 1650 mm (testreszabható) |
|
Súly |
kb. 350 kg (opcióktól függően) |
|
Szín |
RAL 7035 (Szürke) / Testreszabható |
|
Mérő márka |
CET (China Electric Tech) PMC sorozat vagy azzal egyenértékű csúcskategóriás márka. |
|
Fő komponensek |
Kontaktor: Schneider / ABB; PLC: Siemens / Delta; Ellenállás: Ni-Cr ötvözet (saját fejlesztésű). |
|
Kommunikáció |
RS485 + Modbus-RTU (szabvány). Ethernet / TCP/IP (opcionális). |
|
Szállítási lista |
AC Load Bank ×1, Tesztjelentés ×1, Kezelési kézikönyv (angol) ×1, Szoftver CD ×1, RS485 konverter ×1 (távirányító opcióhoz). |
Az 1 kW-os minimális lépés precíz szimulációt tesz lehetővé az üresjárattól a 200 kW-os teljes terhelésig, és támogatja a különféle tesztelési követelményeket a kis akkumulátortöltőktől a nagy generátorkészletekig.
A gyors terhelési fokozatváltások (elektromosan működtetett és tartott kontaktorok) lehetővé teszik a valós terhelési feltételek dinamikus szimulációját, beleértve a hirtelen terheléselutasítási teszteket és a tranziens válaszelemzést.
Világhírű márkájú alkatrészeket használ: Schneider/ABB kontaktorok, ipari minőségű PLC, és saját fejlesztésű nikkel-króm ötvözet ellenálló elemek (rozsdamentes acél burkolat, 3 év garancia).

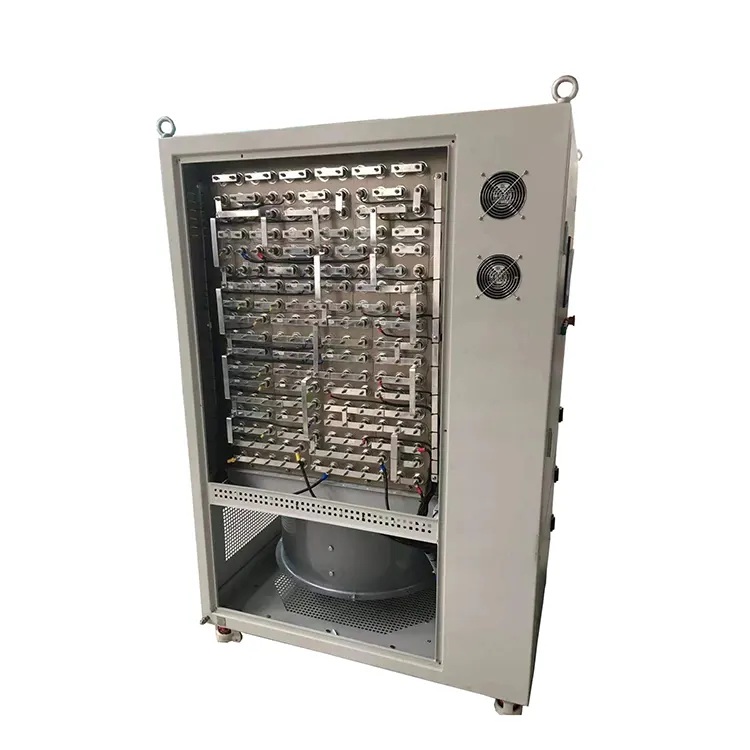

Könnyen hozzáférhető, kihúzható tálcákba szerelt ellenálláselemek. A moduláris felépítés leegyszerűsíti a karbantartást, csökkenti az állásidőt és csökkenti a teljes fenntartási költséget.

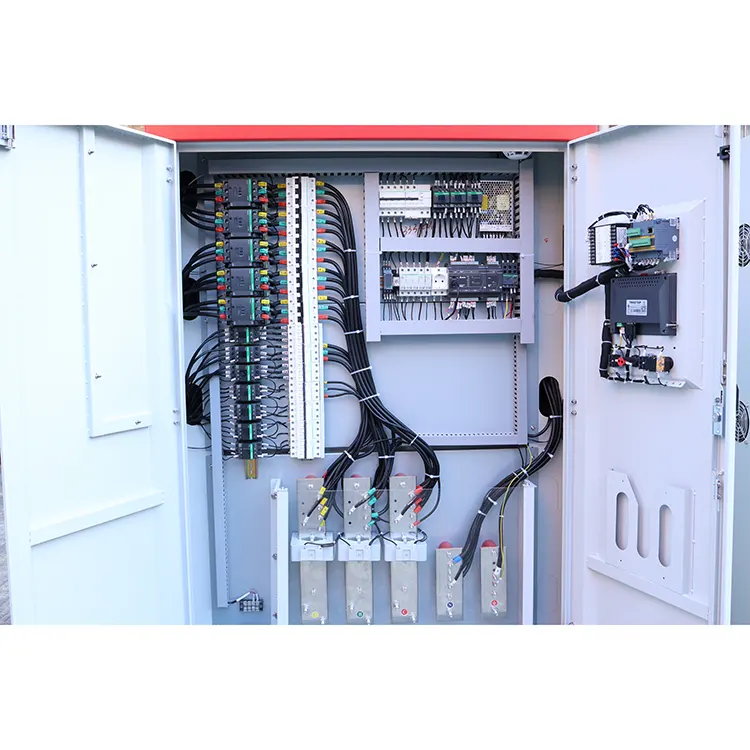

Standard: Nyomógombos panel digitális mérőkkel;
Opcionális: 7 hüvelykes színes érintőképernyős HMI programozható logikai vezérlővel (PLC), amely lehetővé teszi a testreszabott automatikus tesztsorozatokat. A felhasználók előre beállíthatnak terhelési profilokat (több lépés időtartammal) a generátor teljesen automatizált érvényesítéséhez.
Túlhőmérséklet-felügyelet automatikus terhelésleválasztással, ventilátorhiba-észlelés terhelésreteszeléssel, leágazó áramköri biztosítékok minden terhelési lépésnél (ágonként max. 50 kW), vészleállító gomb és külön vezérlő/termikus rekeszek az érzékeny elektronika hőkárosodásának megelőzése érdekében.
A 200 kW ellenállásos terhelési bank ideális az üzembe helyezéshez, a terhelés ellenőrzéséhez, az időszakos megbízhatósági gyakorlatokhoz, valamint a motor „nedves felhalmozódásának” (az el nem égett üzemanyag felhalmozódásának) megakadályozásához minimális terhelésszabályozás mellett. Megfelel a vészhelyzeti készenléti áramellátási rendszerekre vonatkozó NFPA 110 szabványnak.
Ellenőrzi a háromfázisú UPS-egységek teljesítményét, futási idejét (akkumulátorkisülési teszt) és hatékonyságát adatközpontokban, kórházakban és kritikus infrastrukturális létesítményekben.
Ellenőrzött ellenállási terhelés mellett teszteli a hálózatra kapcsolt és a hálózaton kívüli invertereket, hogy ellenőrizze a teljesítményt, a hőteljesítményt és a hálózat megfelelőségét.
Kiértékeli az akkumulátor és az inverter teljesítményét az ESS alkalmazásokban, beleértve a töltési/kisütési ciklus tesztelését és a rendszer érvényesítését.
Biztosítja a váltakozó áramú áramforrások és az áramelosztó egységek (PDU) megbízhatóságát a gyártási környezetben, az autógyárakban és a repülőgépgyárakban.
|
Vezérlési mód |
Leírás |
|
Helyi kézikönyv |
Ipari minőségű nyomógombos kapcsolók LED-es visszajelzőkkel. Minden terhelési lépés manuálisan be- és kikapcsolható. A többfunkciós digitális mérő az összes elektromos paramétert megjeleníti. |
|
Helyi PLC + HMI |
7 hüvelykes színes érintőképernyő. Programozható automatikus betöltési profilok, adatnaplózás, valós idejű trenddiagramok és USB adatexportálás. Jelszóval védett hozzáférési szintek. |
|
Távoli PC szoftver |
A Windows-alapú szoftver lehetővé teszi a teljes terhelésű bankvezérlést laptopról/PC-ről. Automatikus terhelési profilok, valós idejű grafikon megjelenítés, adatrögzítés és tesztjelentések generálása (Excel/Word/JPG formátumba exportálható). |
|
Modbus-RTU (RS485) |
Szabványos kommunikációs interfész épületfelügyeleti rendszerekbe (BMS), SCADA-ba vagy meglévő automatizálási infrastruktúrába való integráláshoz. Modbus regiszterek távjelzéshez és adatgyűjtéshez. |
Az RST Electric minden 200 kW rezisztív terhelési bank biztonságos és időben történő szállítását biztosítja:
Védőcsomagolás – Ipari minőségű antisztatikus és nedvességzáró fóliacsomagolás, testreszabott, nagy sűrűségű habpárnába helyezve, megerősített rétegelt lemez tokkal a nagy teherbírású egységekhez.
Szerkezeti rögzítés – Belső merevítő és ütéscsillapító párnák, amelyek megakadályozzák az alkatrészek elmozdulását vagy a szállítás közbeni vibrációs károsodást.
Kivezetések és vezérlőpanel védelme – A csatlakozófedelek zsugorsapkával vannak lezárva, a kezelőpanel buborékfóliával és sarokvédőkkel van bevonva a por, nedvesség és ütések elkerülése érdekében.
Dokumentáció – Csomagolási lista, gyári vizsgálati jelentés, ellenállásmérési tanúsítvány, hőkapcsoló/NTC adatlap, kapcsolási rajz és szerelési kézikönyv mellékelve.
Fuvarozási lehetőségek –
Expressz futár (DHL/FedEx/UPS) mintaegységekhez;
Légi fuvarozás kis és közepes tételekhez;
Tengeri fuvarozás (20 láb/40 láb konténer) tömeges rendelésekhez, fa raklappal és hevederekkel a targonca kezeléséhez.
Vám és megfelelőség – Exportszabványú, füstölt rétegelt lemeztokok, amelyek megfelelnek az ISPM-15 szabványnak a nemzetközi szállításhoz.
Ha a nagy kapacitású terhelési tesztelés megfelel a folyamatos üzemi megbízhatóságnak, az RST Electric szállít.
Minősített kínai székhelyű gyártó, amely nagy teljesítményű rezisztív terhelési bankokra szakosodott (1 kW – 500 kW+) generátorok, szünetmentes tápegységek és akkumulátorok teszteléséhez.
Házon belüli elemek tekercselése, hegesztése, összeszerelése és hőkalibrálása – teljes minőségellenőrzés egy fedél alatt.
Gyári közvetlen árképzés átlátható szerkezettel, közvetítők nélkül, rejtett költségek nélkül.
ISO 9001:2015 tanúsítvánnyal rendelkező létesítmények dedikált gyártósorokkal a nagy teherbírású rakománybankok számára.
100%-os tesztelés a szállítás előtt:
Fokozatos/folyamatos teljesítményterhelési teszt (0 → 25% → 50% → 75% → 100%)
Szigetelési ellenállás és nagyfeszültségállóság
Ventilátor reteszelés és hővédelem (túlhőmérséklet-lekapcsolás)
Vezérlő interfész ellenőrzése (távoli/helyi, PLC, PC)
A mérnöki csapat tapasztalattal rendelkezik a hőszimulációban, a légáramlás tervezésében és a terhelési lépések pontosságának kalibrálásában.
Generátorgyártók, UPS-integrátorok, adatközpontok, hajógyárak és áramszolgáltatók bizonyított beszállítója.
Több mint 40 országba exportálták, köztük Németországba, az Egyesült Államokba, Japánba, Ausztráliába és az Egyesült Arab Emírségekbe.
A nemzetközi tesztelési szabványok mélyreható ismerete:
IEC 60146, IEC 61000 (EMC)
UL 508A (ipari vezérlőpanelek)
NEMA ICS 10, GB/T 13675
|
Funkció |
Opciók |
|
Névleges teljesítmény |
200 kW (más névleges teljesítmény: 50 kW / 100 kW / 300 kW / 500 kW elérhető) |
|
Terhelés típusa |
Tiszta ellenállás (PF=1.0) / R-L / R-C testreszabható |
|
Feszültség |
AC 400V / 415V / 440V / 480V / 690V (testreszabható) |
|
Fázisok |
3P3W / 3P4W + földelés / egyfázisú |
|
Betöltési lépés felbontása |
1 kW, 5 kW, 10 kW vagy fokozatmentes (SCR vezérlésű) |
|
Vezérlési mód |
Kézi (váltó/nyomógomb) / Távirányító (száraz érintkező) / PLC / PC (RS485 Modbus) |
|
Kijelző |
Digitális (V, A, kW, Hz, PF, üzemidő) / Érintőképernyős HMI |
|
Hűtés |
Kényszerlevegő (axiális ventilátor) / Légcsatornás távoli légkivezetés |
|
Bekerítés |
IP23 (beltéri) / IP54 (kültéri) – időjárásálló zsaluvédelemmel |
|
Védelmek |
Túlmelegedés, ventilátorhiba, ajtóreteszelés, vészleállítás |
|
Kapcsolat |
Camlock / Réz gyűjtősín / Kábelsaru lezárás |
|
Adatnaplózás |
Opcionális: USB-export / SD-kártya / PC-szoftver a tesztjelentések készítéséhez |
Átfutási idő:
Normál 200 kW-os konfiguráció: 15-20 nap
Teljesen egyedi (PLC, érintőképernyő, adatnaplózás): 25–35 nap
Normál 18 hónapos garancia, kiterjesztett opciók (akár 36 hónapig)
Az élethosszig tartó támogatás a következőket tartalmazza:
Távoli hibaelhárítás és firmware-frissítések
Load bank kalibrációs szolgáltatás (évenkénti újratanúsítás)
Alkatrészek (fűtőelemek, ventilátorok, kontaktorok) 10+ éve raktáron
Ingyenes műszaki tanácsadás a rakománybank méretének meghatározásához, a lépésmegoldás tervezéséhez és a generátor/UPS tesztelési eljárásának tervezéséhez
