DC Load Bank Tester

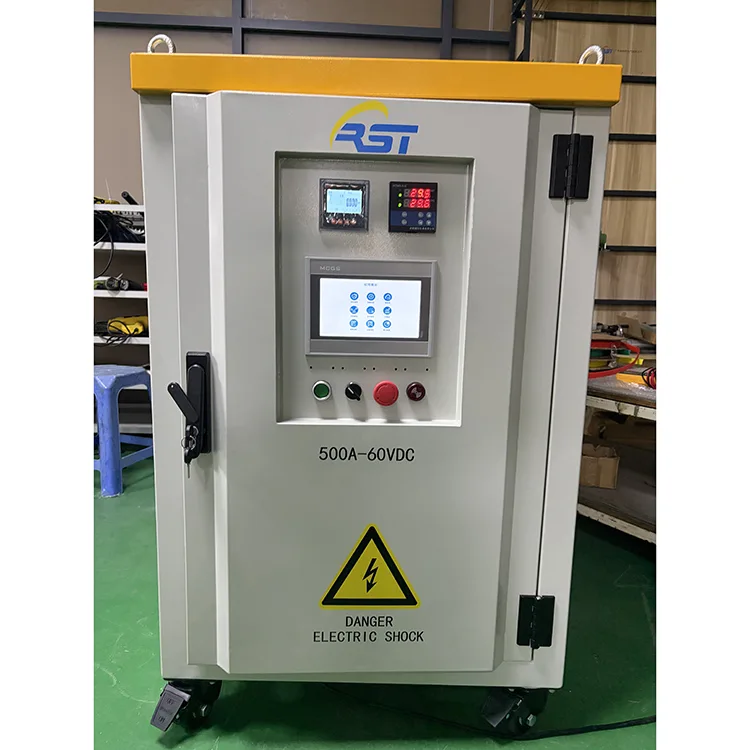

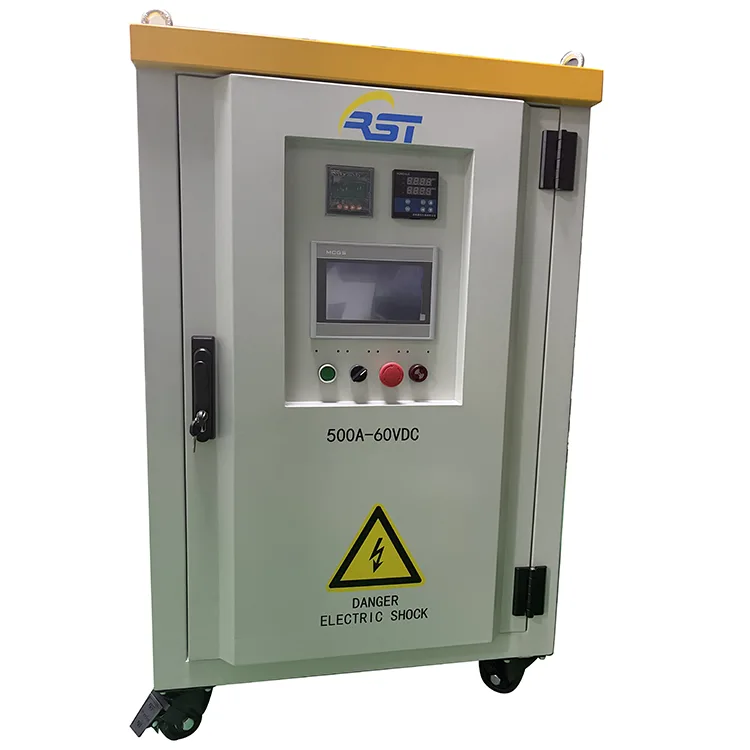

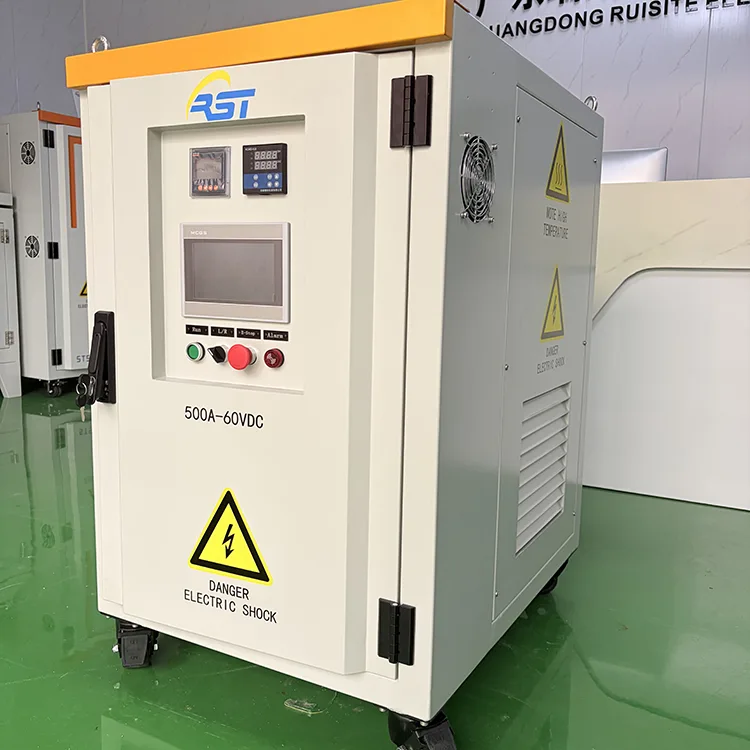

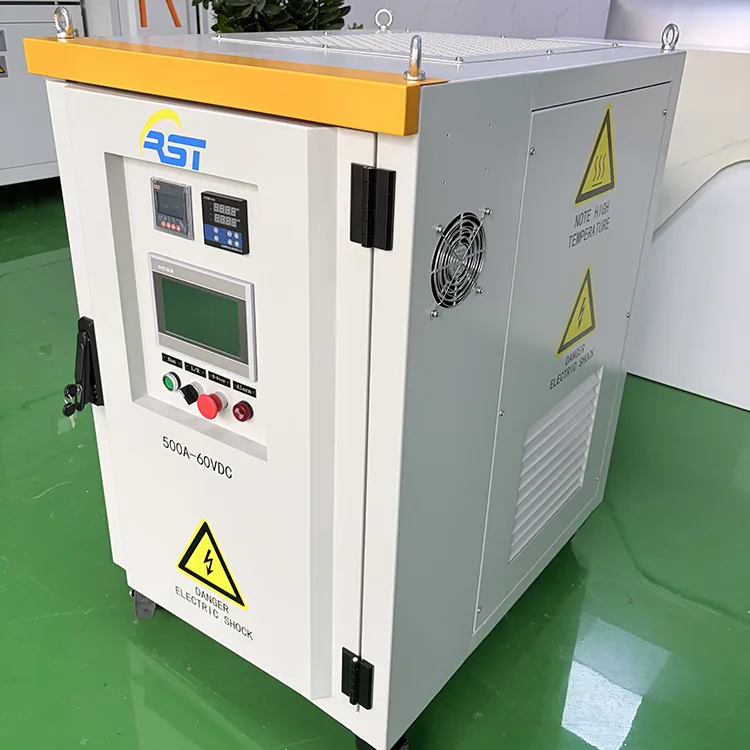

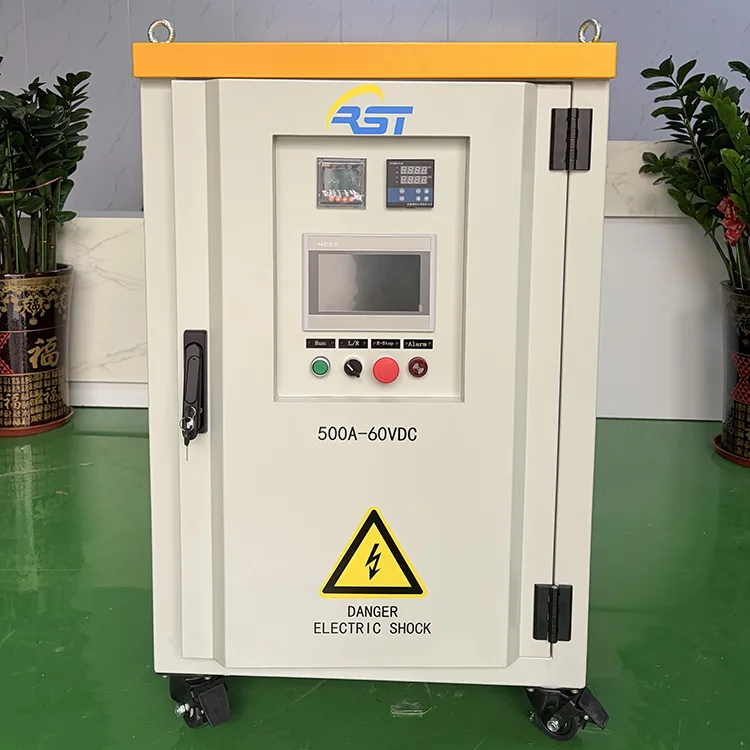

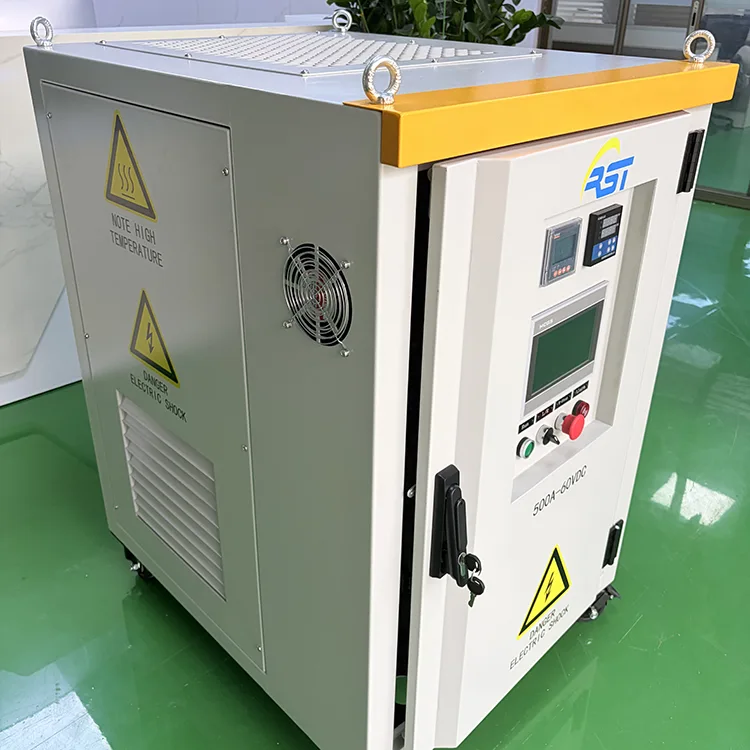

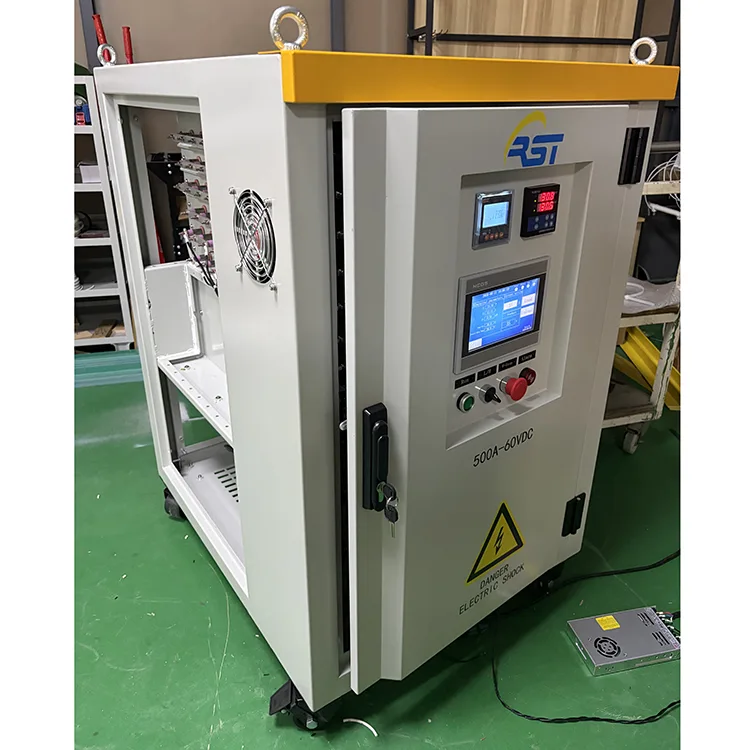

Az RST-500A-DC60V-R DC Load Bank Tester egy nagy teherbírású, rezisztív ipari teszteszköz, amelyet a változó egyenáramú terhelési feltételek szimulálására terveztek. Széles körben használják akkumulátorcsomagok kapacitáskisülési tesztelésére, elektromos egyenáramú töltőhalom öregedésére, egyenáramú tápegységre, távközlési tápellátásra, adatközponti HVDC-re, új energiatárolókra és petrolkémiai egyenáramú rendszer teljesítményének ellenőrzésére.

Ha csapata megbízhatatlan terhelési bankokkal küzd, amelyek túlmelegednek a kritikus üzembe helyezés során, vagy hiányzik a pontos adatnaplózás az egyenáramú rendszerekhez, az RST-500A-DC60V-R stabil, megismételhető tesztelést biztosít, amelyben megbízhat.

Alapvető műszaki paraméterek

Főbb termékelőnyök

1. Korrózióálló ötvözetálló cső a hosszú élettartamért Nikkel-króm rozsdamentes acél ellenállás sav- és sópermetezési ellenállással, kiváló szigeteléssel és hőelvezetéssel, támogatja a folyamatos, folyamatos kisülést gyors öregedés nélkül, csökkentve a berendezés cseréjének költségeit.

2. Kettős helyi és távirányító rendszer Beépített MCGS érintőképernyő a helyszíni kézi/automatikus betöltéshez; Az RS485 Modbus-RTU kommunikáció lehetővé teszi a központi távfelügyeletet, amely tökéletes az automatizált gyártósorok öregedési tesztállomásaihoz.

3.12-lépéses, manuálisan állítható terhelési sebességfokozat + automatikus állandó áramterhelés Két üzemmód: numerikus fix áramterhelés (egy kattintással elérhető céláram) és manuális független sebességváltó (1A-100A több tartományú sebességfokozat). A kezelők rugalmasan szimulálhatják a könnyű, közepes terhelésű és teljes terhelésű munkakörülményeket a különböző vizsgálati szabványokhoz.

4. Komplett 6 utas biztonsági riasztás és automatikus kiürítési mechanizmus Vészleállítás, túlfeszültség, túláram, túlmelegedés, ventilátor alacsony szélnyomású multi-védelem. Amint a rendellenes érték meghaladja a küszöbértéket, a rendszer azonnal lekapcsolja az összes terhelési fokozatot, berregő riasztást indít, és riasztási naplókat rögzít, hogy elkerülje a tesztminta károsodását.

5. Intelligens hőmérséklet- és ventilátorkésleltetés-szabályozás Automatikus ventilátorleállási logika: a ventilátor folyamatosan működik a kiürítés után, amíg a kimeneti hőmérséklet 40 ℃ alá nem csökken, vagy a 3 perces visszaszámlálás véget nem ér, teljesen elvezeti a maradékhőt az ellenállás élettartamának meghosszabbítása érdekében.

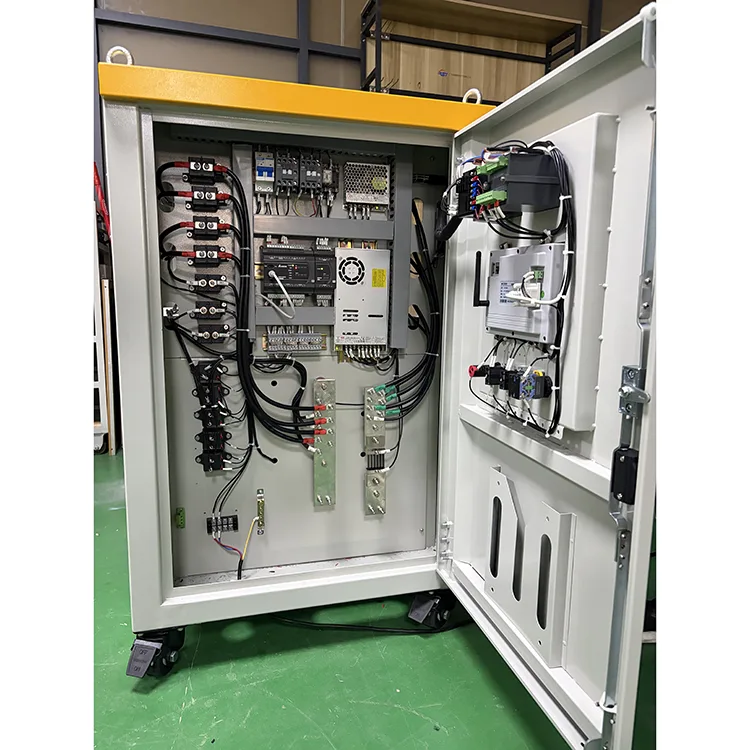

6. Mobil fék görgők és kompakt szekrény elrendezés 4 zárható mozgó kerék a rugalmas helyszíni átvitelhez; osztott független vezetékrekeszek (vezérlő áramkör / DC tesztáramkör) külön erős és gyenge áram, kényelmes vezetékezés és napi ellenőrzés.

7. Valós idejű adatfigyelés és riasztási rögzítés tárolása Az érintőképernyő egyszerre jeleníti meg a feszültséget, az áramerősséget, a teljesítményt, a kimeneti hőmérsékletet és a vezérlőszoba hőmérsékletét; az összes riasztási idő és hiba részlete mentve a későbbi hibaelhárítási nyomon követhetőség érdekében.

Széles körű alkalmazási forgatókönyvek

Ez a 60V 500A DC Load Bank Tester többféle ipari ágazathoz illeszkedik:

1.New Energy EV Industry: egyenáramú töltőhalom öregedési tesztje, fedélzeti tápegység kisülési tesztje, lítium akkumulátor kapacitás érzékelése

2. Telecom & Data Center: 48/60V DC tápszekrény kisülési karbantartása, tartalék akkumulátor kapacitásának ellenőrzése

3. Áramellátás és energiatárolás: egyenáramú generátor kimeneti teljesítményteszt, hálózaton kívüli napelemes akkumulátor ciklus lemerülési teszt

4. Ipari gyártás: DC kapcsolóüzemű tápegység gyári öregedési tesztje, DC egyenirányító terhelés szimulációja

5. Petrolkémiai és Vasúti: Állomás tartalék egyenáramú rendszer rendszeres karbantartási ellenőrzése

Napi és időszakos karbantartási útmutató

1. Napi bekapcsolás előtti ellenőrzés (kb. 5 perc, a termikus kifutás és az elektromos hibák elkerülése érdekében)

Ellenőrzési tételek

● Földelő vezeték: Szemrevételezéssel és manuálisan ellenőrizze, hogy a szekrény földelő vezetéke megfelelően van-e csatlakoztatva, és nem laza.

● Levegő bemenet/kimenet: Győződjön meg arról, hogy a levegő bemeneti nyílásától számított 3 méteres körzeten belül és a levegőkimenet 5 méteres körzetében nincs akadály az akadálytalan légáramlás biztosítása érdekében.

● Ventilátor működése: Indítás után figyelje meg a rendellenes csapágyzajt, heves vibrációt vagy zavarást.

● Ellenálláskamra belseje: Nyissa ki a bejárati ajtót, és ellenőrizze, nincs-e leesett idegen tárgy vagy nincs-e felgyülemlett erős por.

● Panelgombok és vészleállító: tesztelje az összes fizikai gombot, vészleállító kapcsolót és érintőképernyőt, hogy biztosítsa az érzékeny reakciót.

Rendszeres megelőző karbantartási terv

2-4 hetente (a műhely porszintjének megfelelően állítsa be)

Tisztítsa meg a bemeneti levegő szűrőjét (a berendezés alján lévő szűrő mosható).

Működés: Távolítsa el a szűrőt → Öblítse le a port és az olajat → Szárítsa meg alaposan, mielőtt visszahelyezi.

Megjegyzés: Soha ne működtesse a gépet szűrő nélkül.

Negyedévente (3 havonta) – Mélyreható karbantartás

Használat előtt: Húzza ki a tápellátást, és zárja le/címkézze meg a gépet (LOTO). Hagyja teljesen lehűlni a belső alkatrészeket.

● Szigetelési ellenállás teszt: Standard érték ≥ 2MΩ. Ha ez az érték alatt van, azonnal állítsa le a gépet, és ellenőrizze, hogy nincsenek-e nedvesség által károsodott vagy elszenesedett szigetelőelemek.

● Az elektromos csatlakozások meghúzása: Nyissa ki az első és a hátsó ajtót, és egyenként húzza meg az összes meglazult kapcsot és rögzítőcsavart.

● Ellenálláselem szemrevételezéses ellenőrzése: Ellenőrizze a nikkel-króm ötvözet ellenálláscsöveket, hogy nincs-e benne rendellenes elszíneződés (oxidáció és pirosodás), deformáció, csökkent hálóméret vagy idegen anyag tapadását.

● Az ellenálláselemek mélytisztítása: Puha kefével vagy alacsony nyomású száraz sűrített levegővel (≤5 bar) óvatosan távolítsa el a port a csövek belsejéből és kívülről.

● Ellenállásmérés: Multiméterrel mérje meg a tényleges ellenállásértéket minden tartományban, rögzítse a leolvasott értékeket, és cserélje ki az elsodródó/sérült ellenállásokat.

● Riasztási paraméterek ellenőrzése: Nyissa meg a HMI beállítások oldalát, és ellenőrizze az egyes riasztási küszöbértékeket, beleértve a hőmérsékletet és a légnyomást, hogy megbizonyosodjon arról, hogy megfelelnek a gyári beállításoknak.

Hat havonta – Csatlakozási nyomaték ellenőrzése

Fontos: A hosszú távú hőciklus a gyűjtősínek és az erősáramú csavarok kilazulását okozhatja, ami megnövekedett érintkezési ellenálláshoz és helyi túlmelegedéshez vezethet.

Működés: Kalibrált nyomatékkulccsal húzza meg egyenként az összes gyűjtősín- és magcsavar csatlakozást a mellékelt kézikönyvben megadott szabványos nyomatékértéknek megfelelően.

Gyakori hibák hibaelhárítása

1.Vészleállító riasztás Ok: A piros E-Stop gomb lenyomva;

Megoldás: Forgassa el a vészleállítót az óramutató járásával megegyező irányba a visszaállításhoz, és indítsa újra az eszközt

2.Túlhőmérséklet riasztás Ok: Elzáródott légcsatorna, ventilátor meghibásodás, hosszú ideig tartó teljes terhelés hőelvezetés nélkül;

Megoldás: Tisztítsa meg a szellőzőnyílásokat, ellenőrizze a ventilátor vezetékeit, szüneteltesse a tesztet a lehűlés érdekében

3. Túlfeszültség / túláram riasztás Ok: A teszt DC kimenet meghaladja az előre beállított küszöbértéket;

Megoldás: Ellenőrizze a feszültség/áram határértékét a beállítási oldalon, állítsa be a minta tápegység kimenetét

4. Ventilátor alacsony szélnyomás riasztás Ok: A ventilátor nem indul el, a vezetékek meglazultak, a levegő kimeneti iránya megfordult;

Megoldás: Indítsa újra a ventilátort, húzza meg újra a ventilátor kapcsait, ellenőrizze, hogy a levegő felfelé áramlik-e a felső kimenetből

GYIK

1. kérdés: Az RST-500A-DC60V-R tesztelheti az akkumulátorokat és az egyenáramú tápegységeket is?

Igen, erre a célra készült. A DC Load Bank Tester állandó áramú üzemmódban működik, ahol a belső ellenállás dinamikusan változik, hogy a beállított áramerősséget (pl. 500A) fixen tartsa, még akkor is, ha a vizsgált eszköz feszültsége ingadozik. Ez ideálissá teszi mind a 48V-os távközlési akkumulátor kisülési tesztjéhez, mind a 60 V-os ipari tápegység beégési tesztjéhez.

2. kérdés: Hogyan integrálhatom ezt a DC Load Bank Testert az automatizált tesztállványomba?

A hátlapon Modbus-RTU interfész található RS485-ön keresztül. Könnyedén írhat egy egyszerű szkriptet Pythonban, LabVIEW-ben vagy PLC-vezérlőben, és olyan parancsokat küldhet, mint a "Set Current 350A", és visszaolvashatja a valós idejű feszültség-, áram- és állapotriasztásokat. A Modbus regiszter térképe teljes mértékben dokumentált a felhasználói kézikönyvben.

3. kérdés: A zajszint 70 dB. Ez alkalmas laboratóriumi környezetre?

1 méteres távolságban a teljes terhelés zaja ≤70 dB, ami egy hangos porszívóéhoz hasonlítható. Ipari műhelyek padlóira vagy erre a célra kialakított tesztterekre tervezték. A hosszabb laborhasználathoz a felhasználók gyakran egy szomszédos helyiségben helyezik el az egyenáramú terhelésmérőt egy átmenő gyűjtősín csatlakozással, mivel a vezérlés teljesen távoli.

4. kérdés: Mit jelent az "R" a modellszámban?

Az "R" egy tisztán ellenállásos terheléstípust jelöl. A kapacitív vagy induktív terhelésekkel ellentétben ez az egység egységnyi teljesítménytényezőt (PF=1) mutat, ami valódi, torzításmentes terhelést hoz létre. Ez elengedhetetlen az akkumulátorok valós üzemidejének és a tápegységek termikus viselkedésének pontos teszteléséhez meddőteljesítmény-változók bevezetése nélkül.

5. kérdés: Mi történik, ha a 230 VAC segédtáp meghibásodik a teszt során?

Ez egy kritikus biztonsági forgatókönyv. A segédfeszültség megszűnésekor a kontaktorok azonnal lekapcsolják az egyenáramú terhelést, így a teszt biztonságos, nulla terhelésű állapotba kerül. A hűtőventilátorok is leállnak, így az ellenálláselemek termikus tömege úgy van kialakítva, hogy ebben a vészhelyzetben károsodás nélkül elnyelje a maradék hőt.

Miért válassza a Ruisite RST sorozatú DC terhelési bankokat?

1. Közvetlen gyári gyártó független kutatás-fejlesztéssel és gyártással, teljes vizsgálati jelentéssel és minden egységhez mellékelt felhasználói kézikönyvvel

2. Szigorú gyári öregedési teszt a szállítás előtt, 0,5 osztályú nagy pontosságú mérőmodul

3. Globális értékesítés utáni támogatás, teljes működési videó és karbantartási műszaki dokumentum

4. Testreszabható feszültség/áram terhelési bankmodellek különböző vizsgálati igényekhez

5. Szigorú minőségellenőrzés: a tápáramkör ellenáll a 2,5 kV AC szigetelési tesztnek, a szigetelési ellenállás ≥100 MΩ

Valós alkalmazási esetek

1. eset: UAE EV Lab DC akkumulátor és töltő öregedési tesztje (magas hőmérsékletű folyamatos tesztelési forgatókönyv, Dubai New Energy Lab Project)

Az Egyesült Arab Emírségekben, Dubajban működő, harmadik féltől származó új energiavizsgáló intézet rendszeres tanúsítási teszteket végez a lítium akkumulátorok és egyenáramú elektromos áramtöltők számára. Magas követelményeket támaszt a magas hőmérsékleti ellenállással, a nagyáramú stabil kisüléssel és az egyenáramú terhelésmérők automatikus adatrögzítésével szemben. Az alapvető alkalmazások legfontosabb jellemzői a következők:

1. Támogatja a 0–60 V széles egyenfeszültséget és a 0–500 A fokozatmentes állandó áramkisülést, kompatibilis a 48/60 V-os napelemes akkumulátorokkal és a 30 kW-os alacsony sebességű elektromos egyenáramú töltőkkel a kettős célú teszteléshez;

2. Megerősített kettős nagy ventilátoros kényszerlevegős hűtési kialakítás, stabil teljes terhelésű, folyamatos működés 40–45 ℃ hosszú távú magas környezeti hőmérséklet alatt, túlmelegedési leállás nélkül;

3. Beépített érintőképernyős adatgyűjtő CSV-jelentés exportálási funkcióval, amely teljes tesztgörbét tárol, hogy megfeleljen az Egyesült Arab Emírségek helyi energiatermék-tanúsítvány-nyilvántartási szabványainak;

4.IP23 porálló szekrény komplett több védelmi áramkörrel (túlfeszültség, túláram, fordított csatlakozás, túlmelegedés automatikus lekapcsolása), száraz érintkezős riasztókimenettel párosítva a távfelügyelethez, alkalmazkodva a forró és homokos tengerparti éghajlathoz;

5. Szabványos ipari vezérlőmodulokkal konfigurálva, stabil teljesítmény gyakori, hosszú órás öregedési ciklusok után, jelentősen csökkentve a laboratóriumi kézi rögzítési munkaerőköltségeket.

2. eset: Tengeri fúróberendezés dinamikus fékezőegysége (nehéz teherbírású korróziógátló forgatókönyv, indonéz olajplatform projekt)

1.Egy indonéz tengeri olajfúróplatformhoz támasztó fékezőberendezésre van szükség a VFD elektromos hajtásrendszerekhez, magas szintű sópára-ellenállással és stabil, hosszú ciklusú fékezéssel. Az alapvető alkalmazások legfontosabb jellemzői a következők:

2.Nikkel-króm ötvözetből készült ellenállási szalag, stabil ellenállási értékkel, ±5%, kettős axiális hűtőventilátorral és légnyomás-különbség riasztóvédelemmel felszerelt;

3. Sópára elleni nagy teljesítményű festékszekrény IP23 védelmi fokozattal, hatékonyan ellenáll a tengeri parti só korróziójának;

4. A levegőmennyiség-felügyelet és a túlmelegedés-érzékelő kettős védelme, amely automatikusan leállási jelet küld a fúróberendezés vezérlőrendszerének rendellenes hőelvezetés esetén;

5. Moduláris, leszerelhető ellenállás-alkatrészek, egyszerű offshore rendszeres karbantartáshoz és a sérült alkatrészek gyors cseréjéhez.

3. eset: Szélerőmű-generátor átvételi terhelési teszt (hosszú távú kültéri tesztelési forgatókönyv, vietnami szélerőmű projekt)

1. Egy nagy vietnami szélenergia-befektetőnek teljes terhelésű átvételi vizsgálatra van szüksége a szélturbina nyomásfokozó állomások tartalék generátoraihoz, szigorú követelményeket támasztva a folyamatos hőelvezetésre és a terheléspanelek kültéri biztonságára vonatkozóan. Az alapvető alkalmazások legfontosabb jellemzői a következők:

2.Kétoldalas nagy íves légcsatornás kényszerlevegő-hűtő szerkezet, amely 12 órás megszakítás nélküli, teljes terhelésű működést biztosít túlmelegedés nélkül;

3.IP23 eső- és porálló integrált szekrény, magas hőmérsékletű figyelmeztető lámpával felszerelve, alkalmas szabadtéri szélmező összetett időjárására;

4.Fenntartott Modbus távoli kommunikációs interfész, amely támogatja a tesztadatok valós idejű szinkron feltöltését a szélerőmű központi vezérlőplatformjára;

5.Teljes többrétegű biztonsági védelem, beleértve a túlmelegedés, túláram és rövidzárlatos kikapcsolást, emelőfülekkel és targoncatalppal a kényelmes terepi emeléshez és átrakodáshoz.

3. eset: Data Center UPS FAT Aging Test (Beltéri Batch Continuous Test Scenario, Thaiföld IDC gyártói projekt)

1. Egy thaiföldi adatközpont-berendezéseket gyártó gyártó kötegelt gyári öregedési teszteket végez az UPS készenléti tápegységei számára, magas teszthatékonyságot és automatikus adatrögzítést követelve meg. Az alapvető alkalmazások legfontosabb jellemzői a következők:

2. Fokozatmentesen állítható ellenállásterhelés, támogatja az UPS szegmentált terhelési tesztjét 25%/50%/75%/100% teljes terhelés;

3. Beépített ipari érintőképernyő, amely automatikusan tárolja a feszültséget, az áramerősséget, a teljesítményt és a futásidejű adatokat, egy kattintással exportálható vizsgálati jelentéseket a gyári ellenőrzési bejelentéshez;

4. Független osztott elektromos vezérlőszekrény, elszigetelt nagyfeszültségű terület nyilvánvaló figyelmeztető jelzésekkel a véletlen áramütés elkerülése érdekében a tételvizsgálat során;

5. Alacsony zajszintre optimalizált ventilátorszerkezet, amely alkalmas beltéri, hosszú távú műhely folyamatos működésére, túlzott zaj interferencia nélkül.
