Generátor Load Bank

Precíziós terhelésvizsgálat kritikus energiaellátó rendszerek számára

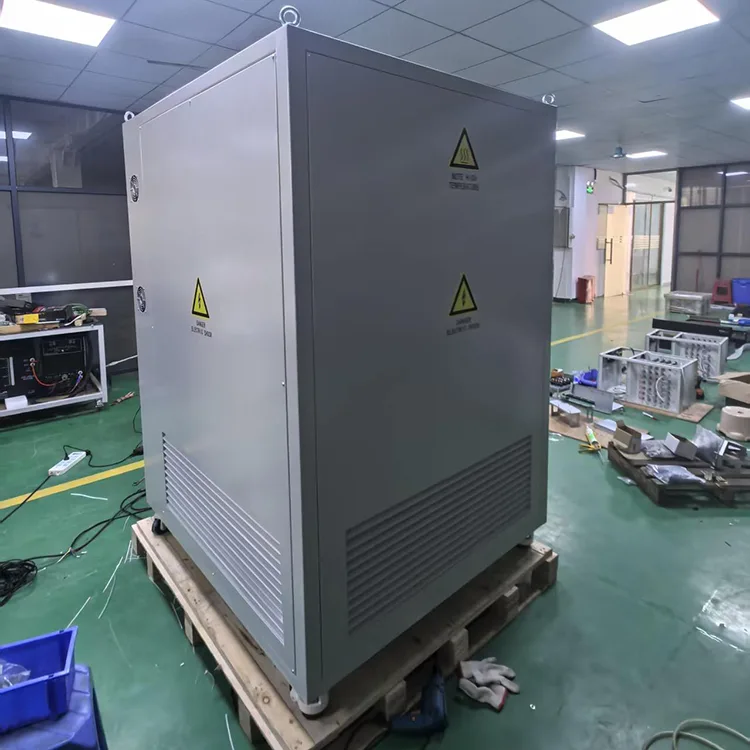

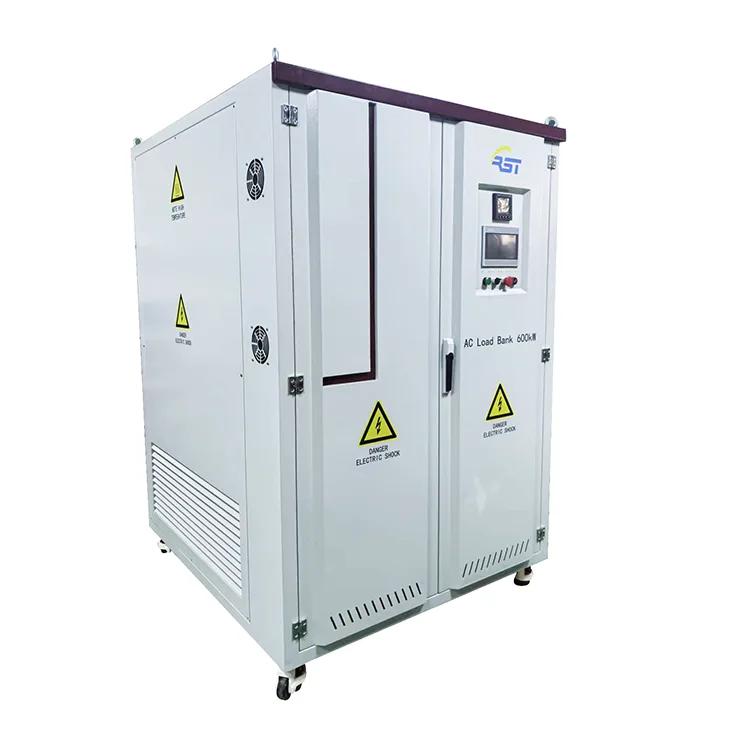

Az RST-600kW AC rezisztív terhelési bank a valós elektromos terheléseket szimulálja, hogy segítsen önbizalommal tesztelni, érvényesíteni és karbantartani az elektromos berendezéseket. Akár új dízelgenerátort helyez üzembe, akár UPS-rendszert minősít egy adatközponthoz, akár rutinszerű karbantartást végez az ipari tápegységeken, ez a terhelési bank megadja a stabil, megbízható működéshez szükséges adatokat.

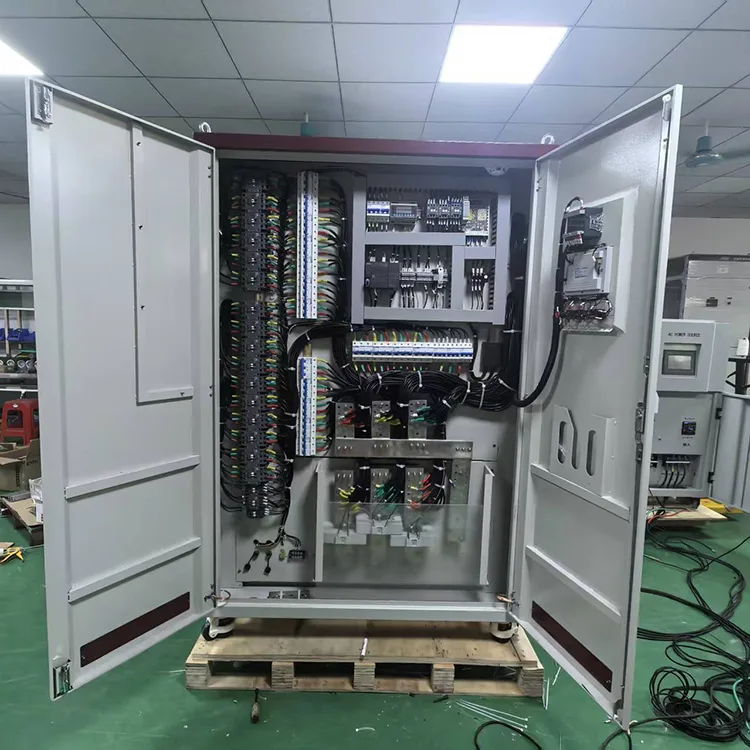

Ez az all-in-one rezisztív rakodószekrény fémlemez szekrényt, korróziógátló ötvözet bordás ellenállású csöveket, kényszerlevegős hűtőventilátor-rendszert, Siemens PLC vezérlőrendszert és érintőképernyős HMI-t tartalmaz. 4 univerzális ipari feszültség fokozatot támogat (480V/440V/380V háromfázisú négyvezetékes csillagcsatlakozás, 220V háromfázisú háromvezetékes delta csatlakozás), kézi csillag-delta vezetékes kapcsolási funkcióval, maximális tesztteljesítmény 600kW-ig, 10kW minimálisan állítható terhelési fokozat, terhelési teszt pontossága ±3%, a legtöbb ipari igénynek megfelel.

A legfontosabb alkalmazások a következők:

- Generátorkészlet teljesítményének tesztelése – teljes és részleges terhelés ellenőrzése

- UPS rendszer üzembe helyezés és öregedési tesztek

- Ipari létesítmények áramellátási minőségének felmérése

- Pontos terhelésszimulációt igénylő K+F laboratóriumok

- Elektromos berendezések hibaelhárítása és hibadiagnosztika

Főbb műszaki előnyök

1. Több feszültséggel kompatibilis kialakítás 4 fő AC ipari feszültséget támogat, egy gép lefedi a 220V ~ 480V tesztforgatókönyveket; A csillag/delta vezetékezés manuálisan kapcsolható réz gyűjtősínekre, nem kell belső alkatrészeket cserélni.

2. Tartós ötvözetálló mag Bordázott ötvözetálló csövek, sav- és lúg- és sópermetálló, erős korrózióállóság, magas szigetelés, stabil hőelvezetés, hosszú távú folyamatos működés támogatása.

3. Világszínvonalú elektromos alkatrészek

Érintkezők: ABB márkájú stabil AC kontaktorok

Vezérlő: Siemens S7-200Smart PLC

Kezelőterminál: Ipari érintőképernyős HMI

Szabványos konfiguráció

1.Kettős vezérlési módok Helyi érintőképernyő kézi/automatikus betöltés; távvezérlés PC-szoftveren keresztül, Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) kommunikáció, kényelmes az automatikus tesztműhely-dokkoláshoz.

2.Teljes hatótávolságú biztonsági védelmi rendszer Vészleállítással, rövidzárlattal, túlárammal, túlfeszültséggel, túlmelegedéssel, ventilátor alacsony légnyomással, ventilátor túlterheléssel, füstérzékelő többrétegű reteszvédelemmel; az összes terhelés automatikus eltávolítása a riasztás kioldása után, hangjelzés és teljes riasztási naplók rögzítése.

3. Nagy pontosságú mérés és kijelző 0,5-szintű mérőműszer, valós idejű kijelzés: 3 fázisú feszültség, áram, aktív teljesítmény P, meddőteljesítmény Q, látszólagos teljesítmény S, teljesítménytényező PF, frekvencia, bemeneti/kimeneti hőmérséklet, vezérlőterem és gyűjtősín kamra hőmérséklete, minden adat az érintőképernyőn látható.

Szabványos napi karbantartási útmutató

Napi karbantartás és használat: Gyakorlati útmutató a hosszú távú stabil működés biztosításához

A kiváló minőségű generátorterhelési bank az energiarendszere megbízhatóságának záloga, a megfelelő karbantartás pedig a hosszú távú stabil működés alapja. Az RST-600kW terhelési bank a nagy teljesítmény és a könnyű karbantartás egyensúlyára szolgál.

Napi ellenőrzés (használat előtt/után):

Megjelenés és tisztítás: Ellenőrizze, hogy nincs-e sérülés, deformáció vagy korrózió a burkolaton, és törölje le a felületi port egy száraz, puha ruhával. Győződjön meg arról, hogy a berendezés körül 3 méteres körzeten belül (levegő bemenet) és 5 méteren (levegő elszívásnál) nincs akadály, és hogy a szellőzőnyílások nincsenek akadályozva.

Csatlakozás ellenőrzése: Ellenőrizze, hogy a tápkábel, jelkábel stb. megfelelően csatlakozik-e, és hogy a csatlakozókapcsok meglazultak-e, oxidálódtak-e vagy vannak-e égési nyomok.

Működés előzetes ellenőrzése: Indítás után figyelje meg, hogy a ventilátor megfelelően működik-e, és van-e szokatlan hang. Ellenőrizze az ember-gép interfészen (HMI), hogy a feszültség, áram és egyéb paraméterek normálisak-e.

Rendszeres karbantartás (havonta/negyedévente):

Belső tisztítás: Havonta tisztítsa meg a belső berendezést száraz sűrített levegővel vagy puha kefével, különösen a hűtőbordákon és a ventilátorokon lévő port.

Alapelemek ellenőrzése: Minden negyedévben, kikapcsolt állapotban ellenőrizze, hogy nincs-e kiégés, szag vagy lazaság a belső teljesítményellenállásokban, kontaktorokban (például ABB), relékben stb. Használjon multimétert az ellenállás értékének mérésére. Ha az eltérés meghaladja a ±5%-ot, azonnal cserélje ki.

A hűtőrendszer karbantartása: Tisztítsa meg a ventilátorszűrő képernyőjét, hogy biztosítsa a zökkenőmentes levegőbeszívást.

Védelmi funkció ellenőrzése: Rendszeresen szimulálja a hibaállapotokat, például a túláramot és a túlmelegedést, hogy ellenőrizze, hogy a berendezés védelmi eszközei érzékenyek és megbízhatóak-e.

Kritikus karbantartási megjegyzések

1. Nagy terhelési teszt után az ellenálláscsövek megtartják a magas maradék hőmérsékletet; meg kell várnia a ventilátor késleltetett leállását és a teljes lehűlést, mielőtt kinyitná a szekrényajtót, hogy elkerülje a forrázási sérülést.

2. A tárolási környezet követelményei: Tárolási hőmérséklet -30 ℃ ~ +60 ℃, száraz környezet, porálló ruhával fedjük le, ha hosszú ideig nem használják, rendszeresen kapcsolja be havonta 30 percre a belső alkatrészek páramentesítésére.

3. Tiltott működés: Ne zárja el a levegő be-/kimenetét hosszú ideig nagy teljesítményű terhelés miatt, amely túlmelegedés riasztást és égésálló csöveket vált ki; ne szerelje szét a belső gyűjtősín rézrudait szakképzettség nélkül.

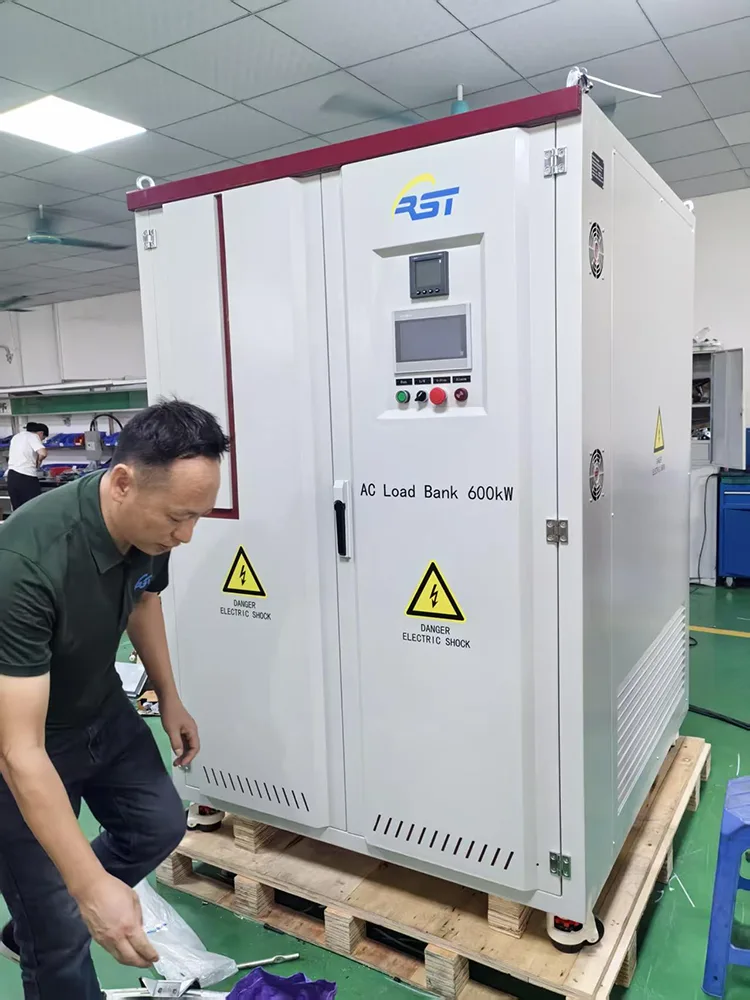

Teljesítményre tervezve, megbízhatóságra tervezve

Prémium alkatrészek, kiváló tartósság

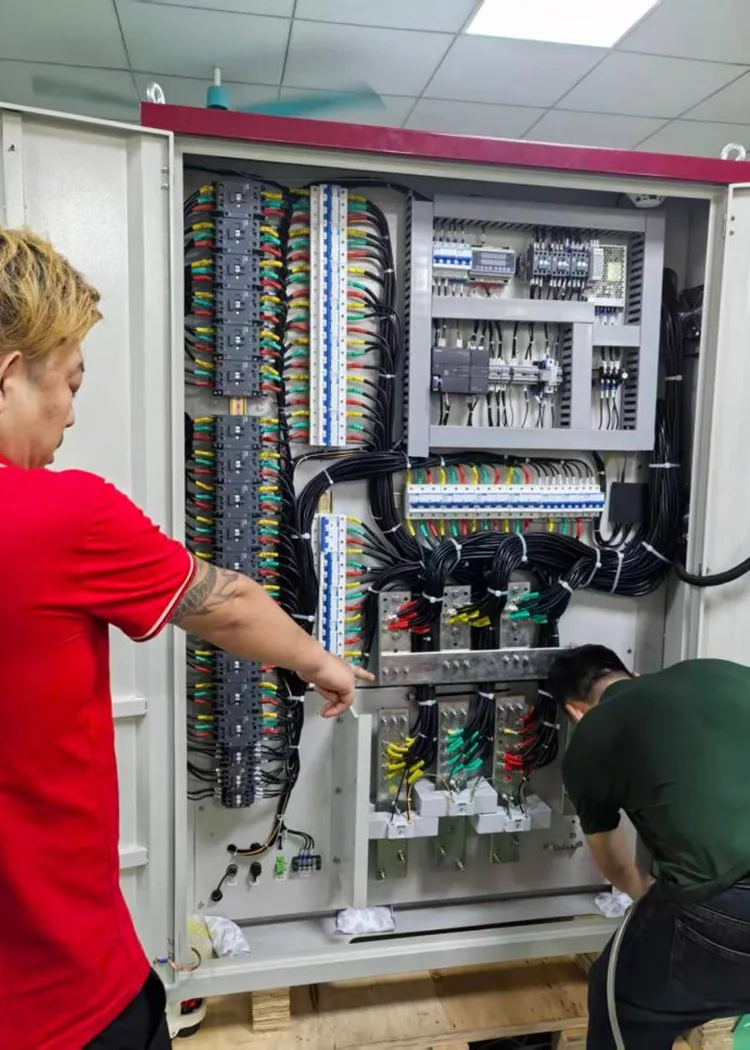

Minden RST-600 kW-os terhelési bank iparágvezető komponensekből épül fel: az ABB mágneskapcsolói megbízható kapcsolást, míg a Siemens 200Smart PLC intelligens, felhasználóbarát vezérlést biztosít. Az ötvözetálló csövek kivételes korrózióállósággal, nagy szigetelési teljesítménnyel és hatékony hőelvezetéssel rendelkeznek – lehetővé téve a folyamatos működést a teljesítmény romlása nélkül.

Rugalmas feszültség és csatlakozási lehetőségek

Egy egység négy feszültségkonfigurációt támogat – AC480V, AC440V, AC380V és AC220V – kézi csillag-delta kapcsolással a maximális alkalmazási rugalmasság érdekében. Ez azt jelenti, hogy ugyanazt a Generator Load Bankot használhatja különböző tesztbeállításoknál, csökkentve a berendezés költségeit és leegyszerűsítve a készletezést.

Intuitív kettős üzemmódú vezérlés

Működtesse a terhelési bankot helyileg a 7 hüvelykes HMI érintőképernyőn keresztül a feszültség, az áram, a teljesítmény, a teljesítménytényező és a frekvencia valós idejű kijelzésével. Vagy váltson távvezérlésre PC-szoftverrel, Modbus-RTU vagy Modbus-TCP automatizált teszteléshez, adatnaplózáshoz és jelentéskészítéshez.

Átfogó biztonsági védelem

Berendezéseit és személyzetét több biztonsági réteg védi: túlfeszültség és túláram leállítás, túlmelegedés elleni védelem automatikus terhelésmentességgel, ventilátor légáramlás-felügyelet, füstérzékelés és jól látható vészleállító gomb. A rendszer egygombos be- és kirakodást is kínál - egyszerűen állítsa be a célteljesítményt, és nyomja meg a "Betöltés" gombot - a többit az egység kezeli.

Ügyfél GYIK

1. kérdés: Ez a terhelési bank tesztelheti a 220 V, 380 V, 440 V és 480 V berendezéseket egyidejűleg?

V: Nem tud egyszerre több feszültséget tesztelni, de támogatja a különböző feszültségű üzemi feltételek kapcsolását.

480V/440V/380V: Csillagcsatlakozó vezeték a gyűjtősínen, csatlakoztassa az N nulla vezetéket;

220V: Állítsa a gyűjtősín áthidalóját delta csatlakozásra, távolítsa el a nulla vezetéket; A kapcsoláshoz csak a rézrúd csatlakozólemezét kell beállítani a tesztrekeszben, egyszerű kezelés alkatrészcsere nélkül.

2. kérdés: Hogyan válasszam ki a megfelelő terhelési banki teljesítményt a generátoromhoz vagy a szünetmentes tápegységemhez?

V: Általában a teszteléshez használt terhelési bank teljesítménye nem lehet kevesebb, mint a tesztelt tápegység névleges teljesítményének 30%-a a rendszeres karbantartás érdekében. Átfogó teljesítménytesztekhez (például gyári átvételi tesztekhez) egy 100%-os teljes terhelést vagy akár 110%-os túlterhelést szimulálni képes generátorterhelési bankra van szükség. Az RST-600kW teljesítménye folyamatosan állítható 1-600kW tartományban, lehetővé téve a különféle vizsgálati követelmények rugalmas kielégítését a könnyű terheléstől a teljes terhelésig.

3. kérdés: A berendezés gyakran vált ki túlmelegedés riasztást a hosszú távú terhelés során, hogyan lehet megoldani?

V: Csoportosítson 4 kiváltó okot és megoldást:

1.A légcsatorna eltömődött: por halmozódott fel a ventilátor- és ellenálláscsöveken, tisztítsa meg az összes szellőzőcsatornát, távolítsa el a törmeléket;

2. Ventilátor meghibásodása: Ventilátor leállás, alacsony forgási sebesség vagy túlterhelés, cserélje ki a hibás ventilátort, ellenőrizze a ventilátor tápfeszültségét (400V±10%-os tartomány);

3. A névleges tesztteljesítmény túllépése: Hosszú távú futás 600 kW túlterhelés felett, csökkenti a terhelési teljesítményt a névleges tartományba;

4. A hőmérsékleti küszöb beállítása túl alacsony: Lépjen be a beállítási oldalra a túlmelegedés felső határának beállításához (a gyári alapbeállítás 300 ℃ kimeneti hőmérséklet, engedély nélkül ne állítsa felfelé).

4. kérdés: Miért nem éri el a terhelési bank a beállított teljesítményszintet?

V: Ezt általában az alábbi problémák egyike okozza:

1. Csatlakozóproblémák: A gyakran használt kontaktor érintkezői elhasználódhatnak, ami rossz érintkezést eredményezhet;

2. Vezérlési vagy huzalozási problémák: Ellenőrizze, hogy a vezérlőáramkör vezetéke laza-e, vagy hogy a PLC (ez az egység Siemens S200 Smartot használ) vezérlési paraméterei megfelelően vannak-e beállítva;

3. Tápellátással kapcsolatos problémák: Ellenőrizze, hogy a vizsgált tápegység kimeneti feszültsége és frekvenciája stabil-e.

Értékesítés utáni támogatás perspektívája

1. kérdés: Az érintőképernyő a ventilátor alacsony légnyomásának riasztását jelzi a ventilátor elindítása után

V: Hibaelhárítás lépésről lépésre:

1. Győződjön meg arról, hogy a ventilátor normál esetben leállás nélkül indul;

2.Ellenőrizze, hogy a ventilátor forgásiránya felfelé irányuljon, mert a fordított vezetékezés elégtelen légnyomást okoz;

3. Vizsgálja meg, hogy a ventilátor vezetékeinek kivezetései meglazultak-e vagy rossz érintkezés, és húzza meg újra a vezetékeket;

4. A levegő bemenetét különféle elemek blokkolják, tisztítsa meg a környező akadályokat.

2. kérdés: Nincs távvezérlő kommunikáció Modbus-RTU/TCP-n keresztül

V: 1. Egyszerre csak egy kommunikációs interfészt használjon, nem tud egyszerre csatlakoztatni az RS485-öt és az RJ45-öt;

2. Ellenőrizze, hogy a kommunikációs cím (1~247) és adatátviteli sebesség (9600/19200/38400) összhangban van-e a felső számítógéppel; 3. Csatlakoztassa újra a kommunikációs vezetékeket, ellenőrizze a kábelszakadást vagy az árnyékolási interferenciát.

3. kérdés: A vészleállító riasztás hirtelen felbukkan a teszt során

V: Először ellenőrizze a vészleállító gombot az előlapon; ha lenyomja, forgassa el a piros gombot az óramutató járásával megegyező irányba a visszaállításhoz, a riasztás automatikusan eltűnik. Ha a riasztás továbbra is fennáll, ellenőrizze a vészleállító vezetékhurok szakadt áramkörét.

4. kérdés: A füstriasztó működés közben automatikusan aktiválódik

V: Ez egy nagy kockázatú hiba, a berendezés azonnal kirakja az összes rakományt. Azonnal kapcsolja le az áramellátást, nyissa ki a szekrény ajtaját, hogy ellenőrizze az ellenállási cső égését, a belső vezetékek rövidzárlatát, tisztítsa meg az éghető különféle anyagokat, cserélje ki a sérült alkatrészeket az újrahasználat előtt.

5. kérdés: Telepíthető a generátor terhelési bank kültéren?

V: Szabványos IP20-as védelmi fokozat, csak beltéri száraz műhelyben használható. A kültéri használatra testreszabott eső- és porálló szekrényre van szükség, valamint növelni kell a ventilátor és az ellenállási rekesz tisztítási gyakoriságát, hogy megakadályozza az esővíz és az üledék rövidzárlatot.

6. kérdés: Mit tartalmaz a szállítási csomag?

V: 1 készlet RST-600kW AC terhelési bank, gyári vizsgálati jegyzőkönyv, eredeti angol nyelvű használati utasítás, szabványos csatlakozó gyűjtősín tartozékok.

Valódi alkalmazási esetek

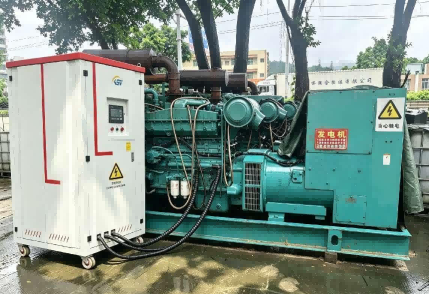

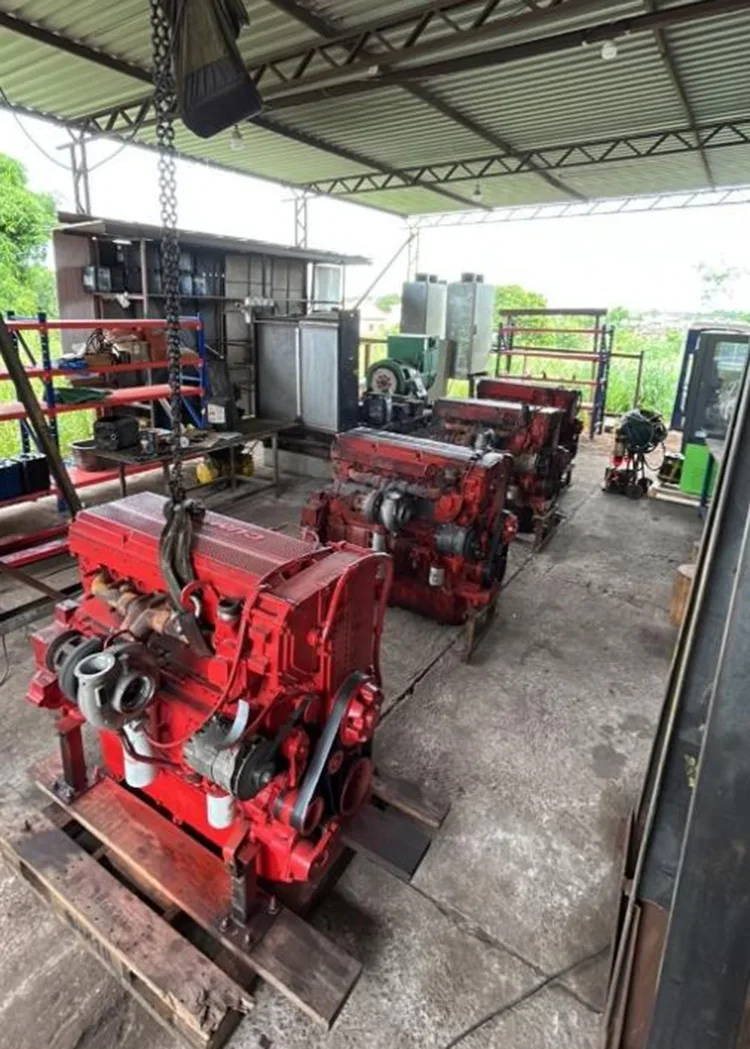

1. eset: Generátorgyártó gyári teljesítménytesztje (600 kW teljes terhelésű folyamatos tesztelési forgatókönyv, brazil projekt)

Projekt Háttér

Ez a projekt egy helyi generátorgyártót szolgál ki Brazíliában. A brazil piac 60 Hz-es ipari frekvenciát alkalmaz diverzifikált regionális feszültségekkel (220V/380V/440V/480V), és minden generátornak szigorú INMETRO-tanúsítványnak kell megfelelnie, hosszú távú teljes terhelési teszteléssel. Emellett a helyi elektromos hálózatok gyakori feszültségingadozásokkal rendelkeznek.

Korábban az ügyfél szétszórt, osztott kis rakodószekrényeket használt a generátor tesztelésére. A régi berendezés nehezen mozgatható volt, gyakori kézi vezetékkapcsolást igényelt a különböző feszültségvizsgálatokhoz, alacsony volt a tesztelési hatékonyság, és nem tudtak jól alkalmazkodni az instabil helyi hálózati feltételekhez, mivel nem feleltek meg a helyi tanúsítási vizsgálati követelményeknek.

Megoldások és helyszíni alkalmazáshatások

A brazil 60 Hz-es hálózati szabványra szabott RST-600kW integrált AC terhelési bankunk elfogadása után az ügyfél hatékonyan megoldotta az összes tesztelési fájdalompontot:

1. Többfeszültségű integrált kialakítás: Egyetlen eszköz 220–480 V-os négy főáramú feszültségosztályt fed le, amelyek megfelelnek Brazília helyi energiaszabványának, és támogatja a gyors csillag-delta kapcsolást ismételt bekötés nélkül. Megszünteti a több redundáns rakodóberendezést, és 40%-os műhelyterületet takarít meg.

2. Professzionális biztonsági védelem instabil rácshoz: Beépített többvédelmi reteszelő rendszer. Valós időben automatikusan lemerül, amint a generátor instabil kimeneti feszültségével vagy túlárammal találkozik, amelyet a rossz helyi hálózati feltételek okoznak, megvédve a tesztgenerátorokat a sérülésektől a hosszú órás teljes terhelési tesztek során.

3. Intelligens automatikus tesztrendszer: Érintőképernyős, egykattintásos automatikus betöltési funkcióval felszerelt. Automatikusan rögzíti a feszültséget, áramerősséget, teljesítménytényezőt és egyéb vizsgálati adatokat, és támogatja az egykattintásos tesztjelentés-exportálást, tökéletesen megfelelve az INMETRO tanúsítási adatok nyomon követhetőségi követelményeinek. A teljes munkaerőköltség felére csökken.

4.Kényelmes mobil szerkezet: Az emelőgyűrűkkel és targoncafuratokkal kialakított integrált rakománybank könnyen átvihető a műhely különböző tesztállomásai között.

2. eset: Új energiájú szünetmentes tápegység gyári öregedési tesztje (hosszú távú könnyű és közepes terhelésű ciklusteszt, indonéziai projekt)

Egy új energetikai vállalat UPS gyártósorának hosszú ideig tartó ciklikus öregedési tesztje szükséges a 380V/440V UPS termékeken, a régi terhelésű berendezések nagy terhelési hibával, gyakori túlmelegedési téves riasztással és távoli kommunikációs funkció nélkül, nem tud csatlakozni a műhely MES rendszeréhez. Előnyök a generátor terhelési bankunkkal való csere után:

1. Betöltési pontosság ±3%, stabil teljesítmény a ciklikus öregítés során, következetes vizsgálati szabvány minden egyes terméktételhez;

2. Modbus-TCP Ethernet kommunikáció, valós idejű tesztadatok feltöltése a gyári központi vezérlőrendszerbe, felügyelet nélküli automatikus öregedési műhely megvalósítása;

3. A ventilátor késleltetett leállítási funkciója, a hőleadás folytatása a kirakodás után, hatékonyan meghosszabbítja az ellenálláscső élettartamát.

4.Megkülönbözteti a valódi túlmelegedési hibát és a hőmérsékletkapcsoló téves riasztását, a téves riasztások aránya 90% fölé csökken;

3. eset: Kikötői erőmű helyszíni ellenőrzése és vészhelyzeti tesztje (Mobil rövid távú tesztelési forgatókönyv, Malajzia Penang Port Project)

A malajziai Penang tengerparti kikötői áramellátási osztályának rendszeres helyszíni terhelési tesztekre van szüksége a tartalék generátorkészletekhez, ami szigorú követelményeket támaszt a mobil teljesítményre és a vizsgálóberendezések gyors bekötési hatékonyságára vonatkozóan. Az alapvető alkalmazások legfontosabb jellemzői a következők:

1. Integrált sétálókerekeket és targoncaszerkezetet alkalmaz, lehetővé téve a rugalmas szállítást a kikötő különböző területein található, szétszórt generátortermekbe;

2.Riasztási napló tárolási funkcióval felszerelt, amely rögzíti az összes rendellenes működési adatot a helyszíni tesztek során, segítve a műszaki személyzetet a generátorok lehetséges hibáinak utólagos gyors ellenőrzésében és kiküszöbölésében;

3.IP20-as beltéri védőszekrény független füstérzékelő védelmi berendezéssel, amely alkalmazkodik a part menti kikötői erőművek nedves és bonyolult munkakörnyezetéhez;

4. Prémium ABB kontaktorokkal és Siemens PLC vezérlőrendszerrel konfigurálva, rendkívül alacsony hibaarányt biztosítva még gyakori kezelési, mozgatási és vibrációs munkakörülmények között is.

Hiteles vásárlói visszajelzések összegzése

1. Termelésvizsgáló mérnök: A legpraktikusabb pont a négy integrált feszültség, a csillag-delta kézi kapcsoló sok bekötési időt takarít meg; Az érintőképernyős kezelés intuitív, a kézi szegmentált betöltés kényelmes kis teljesítményű, lépésről lépésre történő teszteléshez.

2. Értékesítés utáni karbantartó technikus: A hibabesorolás egyértelmű, minden riasztás független hibaelhárítási útmutatónak felel meg; A komponensek mindegyike nemzetközi mainstream márkák, az alkatrészek beszerzése egyszerű, a negyedéves karbantartási munkateher csekély.

3. Equipment Procurement Manager: Egyetlen készlet több egyfeszültségű rakodószekrényt helyettesít, egyablakos beszerzés, csökkenti a berendezések beruházási költségeit; egységes méretszabvány, a műhelyelrendezés tervezése egyszerűbb.

4. Automatizálási projekttervező: A kettős távoli kommunikációs módok (RS485/TCP) nagymértékben kompatibilisek a különböző PLC-vel és felső számítógépes tesztrendszerekkel, nincs szükség külön jelátalakító modulra, egyszerű dokkoló programozás.

Tömör alapvető értékesítési pontok

1. Többfeszültségű univerzális kialakítás: 220V/380V/440V/480V négy feszültség fokozat, csillag-delta kézi kapcsolás, széles alkalmazási tartomány.

2. Stabil nagy teljesítményű terhelés mag: Korróziógátló ötvözet bordás ellenállású csövek, hosszú távú folyamatos működés támogatása, ±3% nagy terhelési pontosság.

3. Kettős helyi és távirányító: Érintőképernyős helyi működés + Modbus kettős protokollos távoli kommunikáció, automatikus felügyelet nélküli tesztelés.

4.Mindenkörű biztonsági védelem: Vészleállítás, túlfeszültség, túláram, túlmelegedés, ventilátorhiba, füstérzékelő többrétegű reteszelés, automatikus kioldás minden hiba esetén.

5. Könnyű áthelyezés és karbantartás: Beépített mobil kialakítás görgőkkel, független vezérlő/teszt rekeszek, kényelmes rendszeres tisztítás és alkatrészellenőrzés.

6.Világszínvonalú szabványos alkatrészek: Siemens PLC, ABB kontaktorok, 0,5 szintű nagy pontosságú mérőműszer, stabil teljesítmény és hosszú élettartam.
