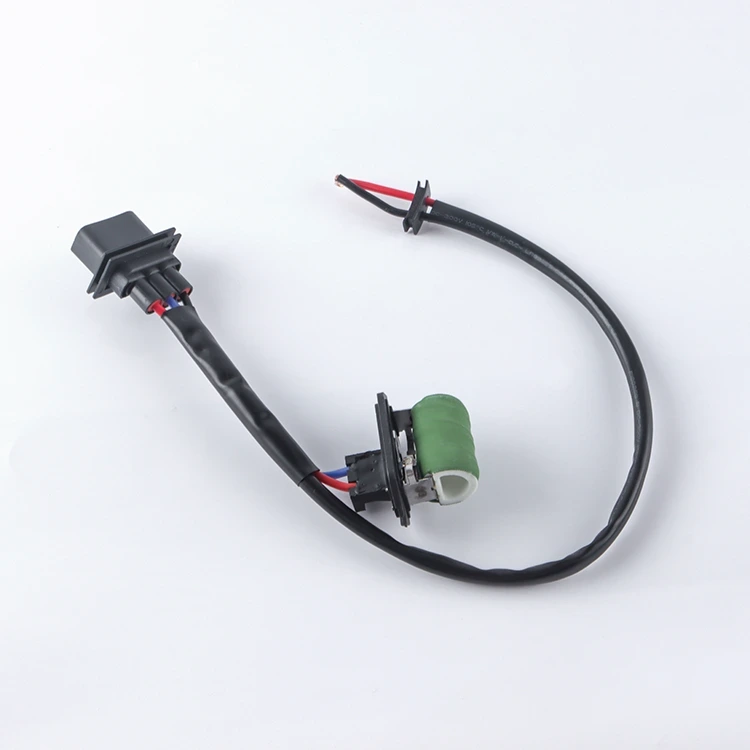

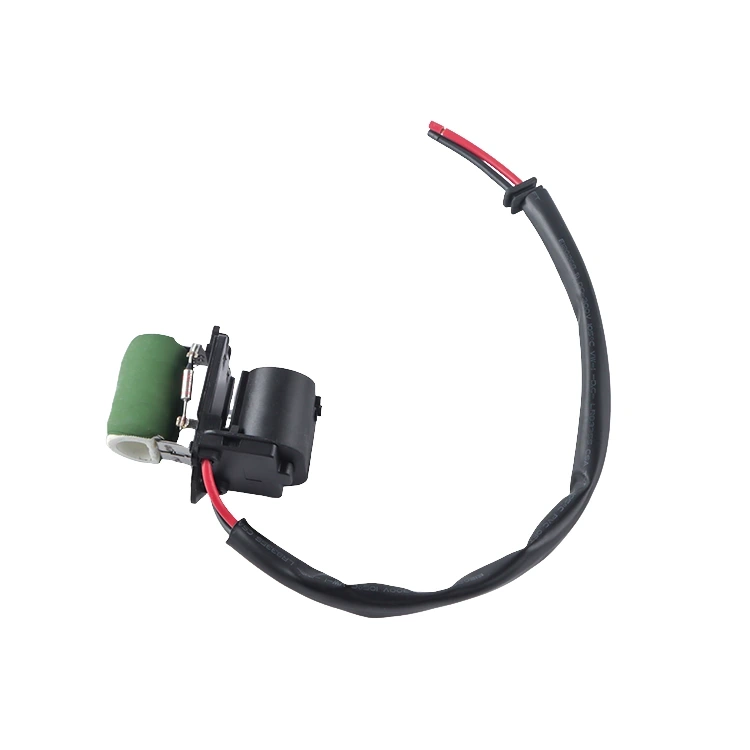

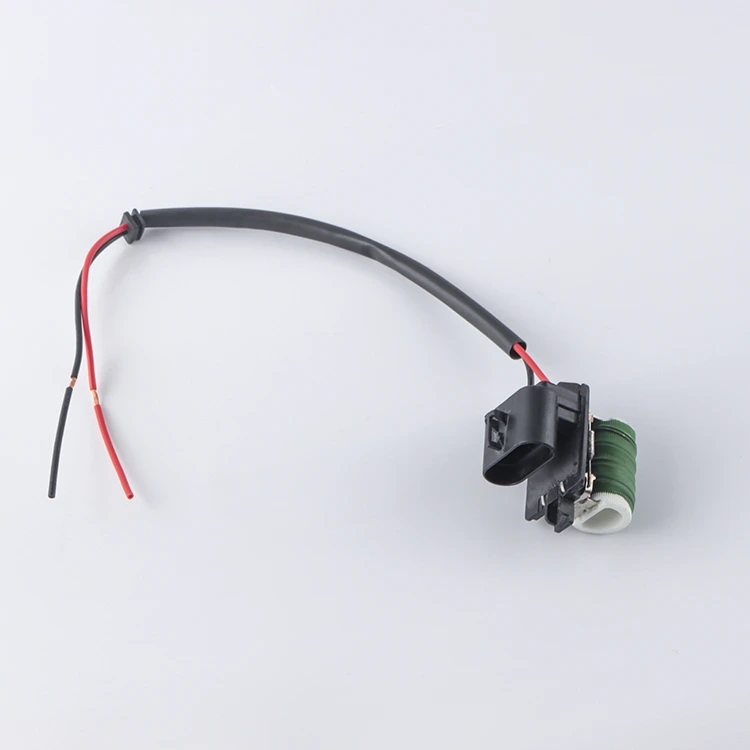

12V ventilátor motor ellenállás

Az RST Electric 12 V-os fúvómotor-ellenállását az autóklíma-szabályozó rendszerek egyik leggyakoribb meghibásodási pontjára, a ventilátormotor fordulatszám-szabályozására tervezték. A hagyományos ellenállás-alapú ventilátorsebesség-szabályozással rendelkező járművekben az ellenálláscsomag a feszültség csökkentéséhez szükséges energiát a befúvómotorhoz vezeti alacsony és közepes fordulatszámon. Idővel az ismételt hőciklus tönkreteheti a szabványos ellenállásokat. Az RXQ sorozat ezt egy robusztus, 0,15 Ω-os ellenállásra méretezett, 50 W-os huzaltekercses elemmel oldja meg, amelyet kifejezetten úgy választottak ki, hogy megfelelő feszültségesést biztosítson a 12 V-os rendszerek alacsony fordulatszámú ventilátoraihoz.

Tervezési előnyök

A konstrukció a megbízhatóságot hangsúlyozza az igényes autóipari környezetben. Az ellenálló elem egy égésgátló, magas hőmérsékletű burkolatban található, amely ellenáll a folyamatos, műszerfal alatti hőmérsékletnek. Kritikus biztonsági funkció a beépített 240°C-os hőbiztosíték, amely véglegesen kinyitja az áramkört, ha az ellenállás túlmelegszik a ventilátormotor meghibásodása, a korlátozott légáramlás vagy a hosszan tartó alacsony sebességű működés miatt – megelőzi a tűzveszélyt és védi a jármű kábelkötegét. Az egység előre rögzített 1,5–2,5 mm²-es vezetékekkel (150–300 mm hosszú), krimpelt csatlakozókkal vagy csupasz végekkel van ellátva, az előírásoknak megfelelően, lehetővé téve a közvetlen cserét, vágás vagy toldás nélkül.

Szigorú szintű tesztelés

Minden egység szigorú tesztelésen esik át, hogy megfeleljen az autóipari megbízhatósági szabványoknak. A szigetelési ellenállás meghaladja a 20 MΩ-ot 500 VDC-n, és a dielektromos ellenállást 2000 VAC-on 5 másodpercig ellenőrizzük meghibásodás nélkül. Az 5-szörös névleges teljesítménnyel 5 másodpercig tartó túlterhelés-teszt megerősíti az elem impulzusképességét, míg a -55°C és +155°C közötti hőmérséklet-ciklus (3 ciklus) a szerkezeti integritást igazolja. Az 1000 órás névleges feszültségen végzett tartóssági vizsgálat biztosítja a hosszú távú stabilitást. Megbízható 12 V-os fúvómotor-ellenállás gyártóként Kínában, az RST Electric több mint 10 éves autóellenállás-tervezést ötvöz a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek helyreállítják a megfelelő HVAC funkciót és biztonságot.

Műszaki előírás

A termék előnyei

1. Dedikált 12 V-os autóipari tervezés – Kifejezetten 12 V-os jármű elektromos rendszerekhez tervezték, megfelelő feszültségesést biztosítva az alacsony fordulatszámú ventilátor működéséhez.

2. Beépített 240°C-os hőbiztosíték – Az integrált túlmelegedés elleni védelem tartósan leválasztja az áramkört, ha az ellenállás túlmelegszik, megelőzve a tűzveszélyt.

3. Előhuzalozott az egyszerű telepítés érdekében – 1,5–2,5 mm²-es vezetékekkel (150–300 mm) előre csatlakoztatva szállítjuk, amely lehetővé teszi a közvetlen cserét további krimpelés vagy toldás nélkül.

4. Robusztus teljesítménykezelés – 50 W névleges teljesítmény huzaltekercses elemmel, amely ellenáll a folyamatos, alacsony fordulatszámú ventilátor működéséből adódó ismételt hőciklusoknak.

5.Kiváló környezeti tartósság – Ellenáll a szélsőséges hőmérsékleteknek (-55°C és +155°C), a vibrációnak (50m/s², 30 perc) és a páratartalomnak (95% relatív páratartalom, 96 óra) az autóipari szabványoknak megfelelően.

6. Lángálló ház – A magas hőmérsékletű, lángálló burkolat biztosítja a biztonságot a műszerfal alatti környezetben, ahol vezetékek és szigetelések vannak kitéve.

7. Magas elektromos biztonsági ráhagyás – 2000 VAC dielektromos ellenállás és >20MΩ szigetelési ellenállás garantálja a biztonságos működést a jármű elektromos rendszereiben.

8. Megbízható, hosszú távú teljesítmény – Tartóssági vizsgálat 1000 órán keresztül névleges feszültségen, ΔR ≤ ±10% mellett, amely biztosítja a folyamatos fordulatszám-szabályozást az éveken át tartó használat során.

9. Átfogó minőségellenőrzés – az ellenállás, a szigetelés és a dielektromos szilárdság 100%-os vizsgálata; mintavizsgálat hőmérséklet-ciklusra, vibrációra és túlterhelésre.

10. Testreszabható az OEM alkalmazásokhoz – Meghatározott vezetékhosszúsággal, csatlakozótípussal, hőbiztosíték-értékekkel és beszerelési konfigurációkkal kapható, hogy megfeleljen az eredeti felszerelésnek.

Termék alkalmazások

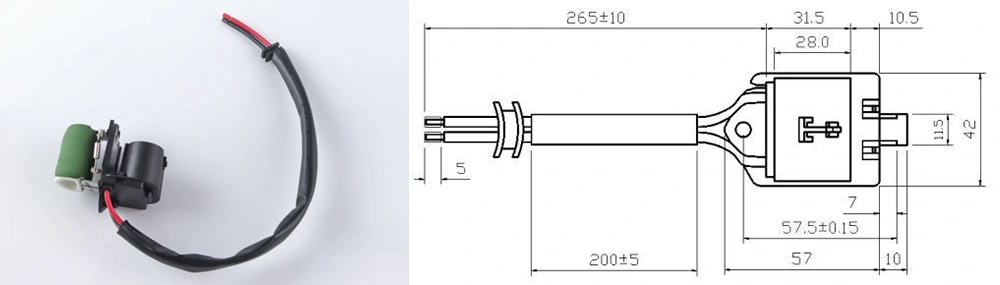

Rajz és méretek

Az RST Electric minden 12 V-os ventilátormotor-ellenállás biztonságos szállítását biztosítja:

● Egyedi csomagolás: Minden ellenállás antisztatikus buborékfóliába van csomagolva, és külön dobozokba helyezve, hogy megvédje a házat és megelőzze az ólomkárosodást.

● Ólomvédelem: Az előre behuzalozott vezetékeket feltekercseljük, és kábelkötegelőkkel vagy habszivacs hüvelyekkel rögzítjük az alak megőrzése érdekében.

● Tömeges csomagolás: Nagy mennyiségben történő rendelés esetén az ellenállásokat hullámkarton kartondobozokba csomagolják, hab elválasztókkal az érintkezés elkerülése érdekében.

● Dokumentáció: Csomagolási listák és ellenőrzési tanúsítványok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

Minden egység 100%-os elektromos vizsgálaton (ellenállás, szigetelés, dielektrikum) és szemrevételezésen esik át a csomagolás előtt.

Az RST Electricről

Közvetlen gyár, autóipari ellenállás specialisták

● Minősített gyártó vagyunk Kínában, és több mint 10 éve szakosodtunk a 12 V-os fúvómotor-ellenállásokra.

● Teljes körű házon belüli ellenőrzés az elemek tekercselése, a hőbiztosíték-integráció, a vezetékek összeszerelése és a tesztelés felett – az állandó minőség biztosítása érdekében.

● Közvetlen gyári árak minden BMR-01 sorozatú ellenálláson, átlátható költségstruktúrával, közvetítők nélkül.

Professzionális gyártás és minőségbiztosítás

● ISO 9001 tanúsítvánnyal rendelkező létesítmények dedikált gyártósorokkal az autóipari HVAC alkatrészekhez.

● 100%-os elektromos tesztelés (ellenállás, szigetelés, dielektrikum) minden egységen.

● Mintavizsgálat autóipari szabványok szerint: hőmérséklet-ciklus (-55°C és +155°C), vibráció (50m/s²) és tartósság (1000 óra).

● Tapasztalt mérnöki csapat, amely a 12 V-os autóellenállás-alkalmazásokra szakosodott.

Globális tapasztalat, megbízható beszállító

● Bizonyított beszállító autóalkatrész-forgalmazóknak, javítóláncoknak és OEM beszállítóknak világszerte.

● Exportálási eredmények több mint 40 országba, köztük az Egyesült Államokba, Németországba, az Egyesült Királyságba, Ausztráliába és Japánba.

● Mély szakértelem a HVAC ventilátormotorok fordulatszám-szabályozása és a jármű elektromos rendszerei terén.

Végtelen testreszabás

● Teljesítmény: 50 W (egyedi elérhető a különböző járműplatformokhoz).

● Ellenállásértékek: 0,1Ω-1R (egyedi értékek a ventilátorsebesség speciális követelményeihez).

● Hőbiztosítékok: 240°C szabvány (egyedi hőmérsékleti besorolások elérhetők).

● A vezeték specifikációi: 1,5–2,5 mm², 150–300 mm (egyedi hosszúságok és idomok).

● Kivezetések: csupasz végek / OEM csatlakozók / Egyedi.

● Rögzítés: Szabványos alvázrögzítés / Egyedi konzolok.

Megbízható szállítás és élettartam támogatás

● Normál átfutási idő: 10-15 nap a standard minősítéseknél; 15-20 nap egyedi termékek esetén.

● Átfogó dokumentáció: Vizsgálati jelentések, anyagtanúsítványok, RoHS/REACH nyilatkozatok.

● 12 hónapos garancia távoli hibaelhárítással és pótalkatrészek kiszállításával.

● Műszaki támogatás áll rendelkezésre a jármű HVAC-rendszereibe való integráláshoz.
