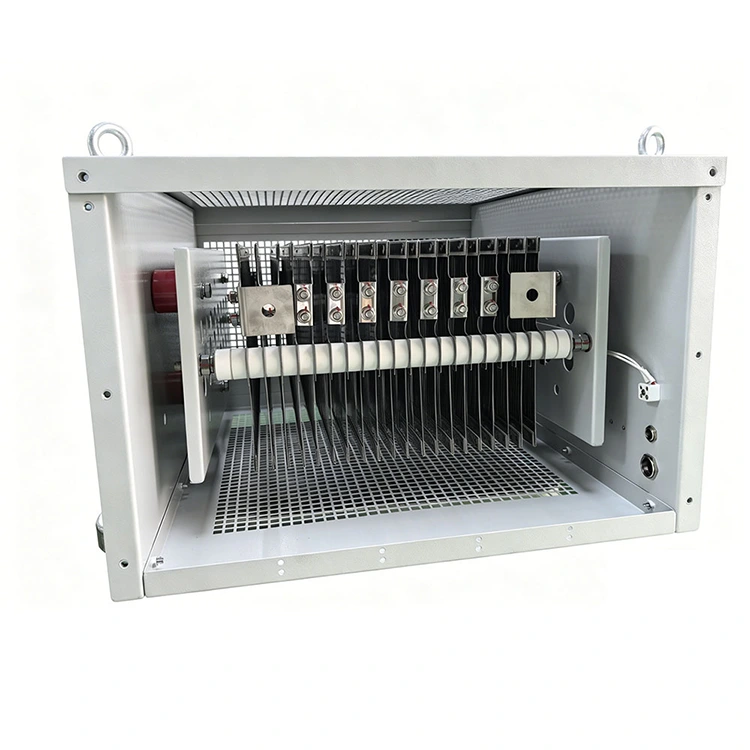

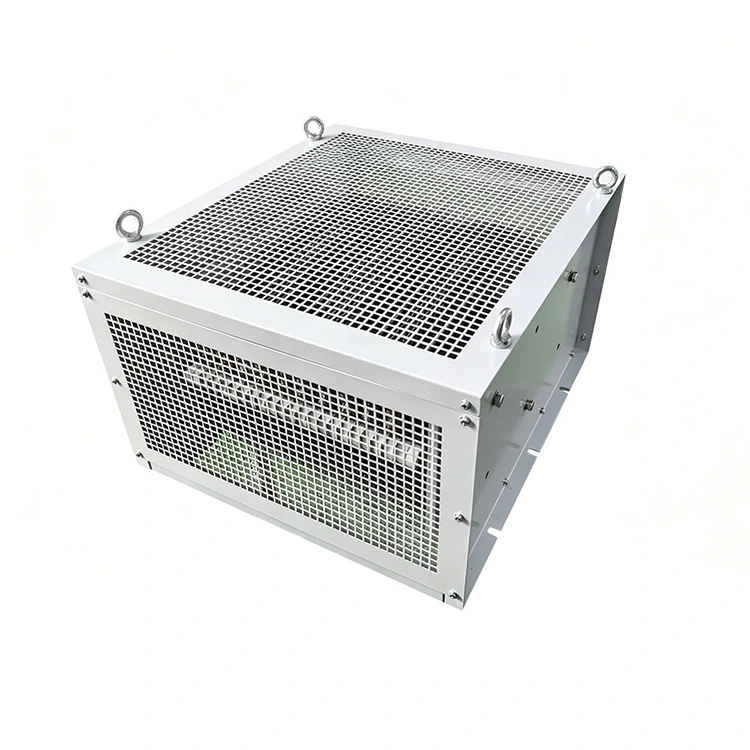

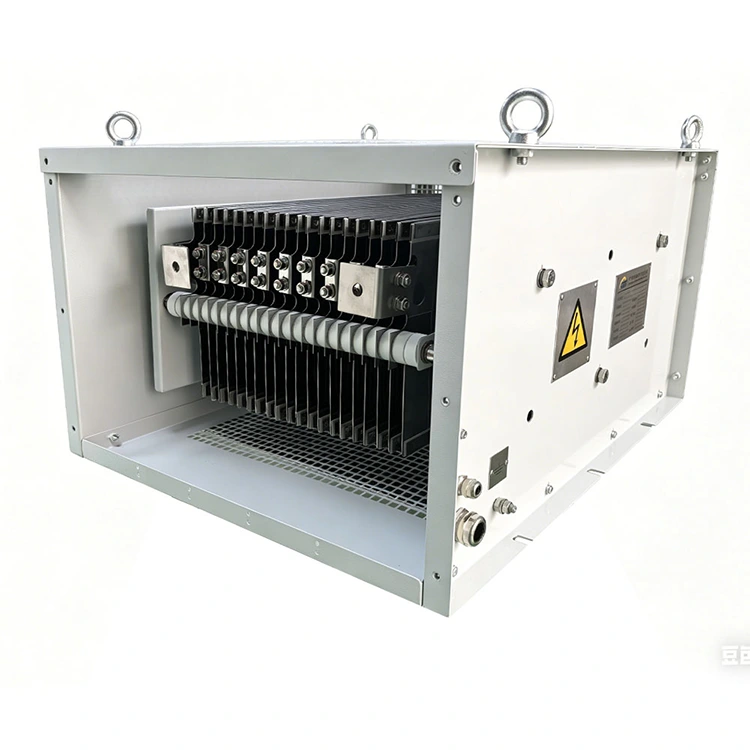

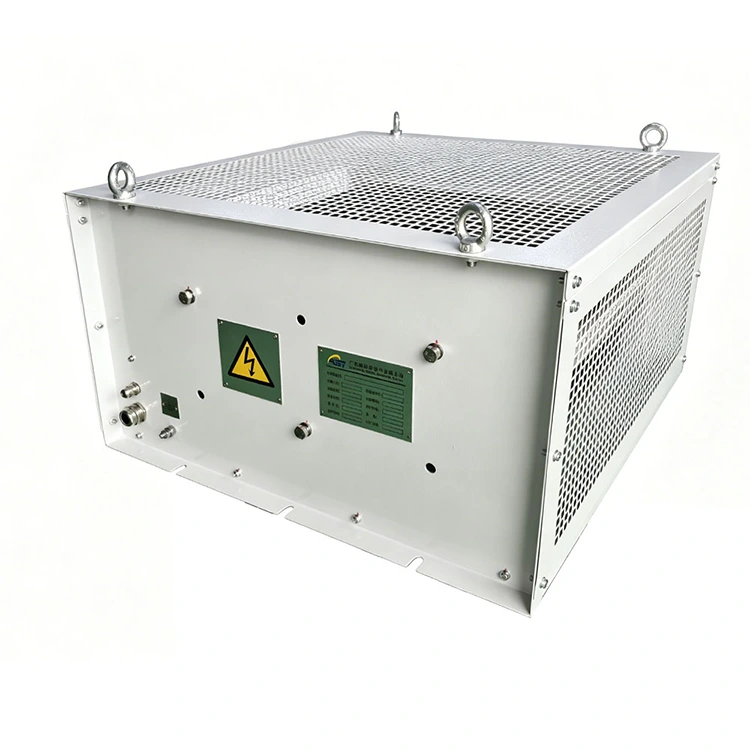

20 kW-os fékellenállás

A 20 kW-os fékellenállást az ipari területek tényleges fájdalompontjai alapján fejlesztették ki. Egyesíti a nagy teljesítményű energiafogyasztást, a többféle hűtési megoldást, az alacsony induktivitású elektromos tervezést, a magas védelmi karosszéria-szerkezetet és a teljes dimenziós testreszabási lehetőségeket. Hatékonyan elnyeli a motor lassításából származó regeneratív elektromos energiát, stabilizálja az egyenáramú busz feszültségét, és megakadályozza a túlfeszültség kioldását és az alkatrészek égési hibáit.

A termék kompatibilis a globális főáramú ipari feszültségekkel, és alkalmas különféle telepítési körülményekre és zord kültéri környezetekre. A gyár elhagyása előtt teljes nagyfeszültségű és öregedési teszten esett át. Figyelembe veszi a működési stabilitást, a használati biztonságot és a rugalmasságot a jövőbeni alkalmazkodáshoz. Ideális szabványos energiafogyasztási komponens olyan iparágakban, mint a felvonók, daruk, szélenergia-berendezések, ipari próbapadok és automatizált gyártósorok.

Kifejezetten ipari, nagy igénybevételű fékezési forgatókönyvekhez tervezték

1. Pontos állapot-adaptáció

A nagyfrekvenciás start-stop és nagy teherbírású fékberendezésekre, például frekvenciaváltókra, szervohajtásokra, emelőgépekre és szélturbina-emelkedési rendszerekre célozva kifejezetten az olyan gyakori helyszíni problémákkal foglalkozik, mint például a visszacsatolásos elektromos energiát generáló motorlassulás, a hálózati ingadozások és a vezető túlfeszültségi hibái.

2. Szilárd teljesítmény

Szabványos névleges 20 kW-os folyamatos energiafogyasztás, amely képes ellenállni a 40 kW-os túlterhelésnek rövid ideig, megfelel a szakaszos fékezésnek és a hosszú távú folyamatos fékezési üzemmódnak is, alkalmas nagy intenzitású ipari körülményekhez.

3. Az alkalmazható iparágak széles skálája

A 20 kW-os fékellenállás közvetlenül alkalmazható felvonóvezérlő rendszerekre, kikötői emelőberendezésekre, ipari tesztplatformokra, szélturbinák energiatermelő egységeire és szállítószalag frekvencia-átalakító átvitelére, erős sokoldalúsággal és egyszerű cserével és adaptálással.

Műszaki előírás

Szerkezeti és hőelvezetési előnyök

1. Kiváló minőségű hőmérséklettűrő mag

A magas hőmérsékletnek ellenálló tekercsellenállások, valamint a kerámiából és csillámból készült többrétegű szigetelőszerkezet felhasználásával magas hőmérséklet-ellenállási szinttel és jó ellenállási stabilitással rendelkezik. Nem valószínű, hogy elöregszik vagy elsodródik, és nem hajlamos a túlmelegedésre a hosszú távú működés során.

2. Három hűtési lehetőség áll rendelkezésre

Támogatja a természetes léghűtést a csendes működés érdekében, a kényszerített léghűtést a nagy sűrűségű hőelvezetésért, valamint a folyadékhűtést a szűk helyeken, magas hőmérsékletű, zord környezetben történő telepítéshez. Ezek az opciók szabadon választhatók a helyszíni szerverhelyiség és a környezeti hőmérséklet alapján.

3. Robusztus ház

A teljes gép acéllemezekből vagy alumíniumötvözet burkolatokból készül, korróziógátló permetezési technológiával. A védelmi szint IP54–IP65, amely por-, víz- és nedvességálló védelmet biztosít, és alkalmas zord ipari környezetekhez, mint például a szabadban, bányákban és kikötőkben.

Kiemelt elektromos teljesítmény

1. Alacsony induktivitású professzionális kialakítás

Az optimalizált tekercselrendezés jelentősen csökkenti a parazita induktivitást, alkalmas nagyfrekvenciás kapcsolású frekvenciaváltókhoz, elnyomja a feszültségcsúcsokat, valamint megvédi a meghajtót és az azt követő elektromos alkatrészeket az ütésektől.

2. Széles feszültség teljes körű kompatibilitás

A 20 kW-os fékellenállás kompatibilis a 380 V-690 V AC rendszerekkel, maximálisan 1000 V DC busz támogatással, kompatibilis a főbb ipari feszültségszabványokkal világszerte, és közvetlenül illeszthető exportprojektekhez, valamint hazai és külföldi berendezésekhez.

3. Az ellenállás értéke pontosan testreszabható

Az ellenállásérték 0,5Ω-500Ω bármilyen testreszabás esetén, ±5%-os tűréshatárral, amely képes szigorúan illeszkedni a különféle márkájú inverterek ajánlott paramétereihez, egyenletes fékezőerővel és szabályozható sima lassítási érzettel.

Termék alkalmazások

Biztonsági védelmi konfiguráció

1. Opcionális túlmelegedés elleni védelem

Opcióként NTC termisztor és alaphelyzetben zárt hőkapcsoló áll rendelkezésre. Közvetlenül csatlakoztathatók a frekvenciaváltó védelmi interfészéhez, automatikus túlmelegedési figyelmeztetést vagy áramkör lekapcsolást biztosítva a túlmelegedés és a tűz veszélyének kiküszöbölése érdekében.

2. Gyári szintű teljes nagyfeszültségű tesztelés

Minden eszköz 2,5 kV-os feszültségszigetelési teszten, szobahőmérséklet-ellenállási kalibráláson és mintavételes hőciklus-ellenőrzésen esik át. A szigetelés megbízható és a biztonsági tényező magas.

3. Alkalmazkodó a működési feltételekhez

Támogatja a folyamatos fékezést és a szakaszos fékezési ciklus módokat. Nem tapasztal hőfelhalmozódást a gyakori indítás-leállítás miatt, ami jelentősen csökkenti a helyszíni leállítások és karbantartások gyakoriságát.

Telepítési és integrációs előnyök

1. Több telepítési mód

Három főbb formát kínál: padlón álló, falra szerelhető oldalra szerelhető és 19 hüvelykes rack-beépítés. A meglévő szekrényelrendezésekhez testreszabott beépítési konzolok is rendelkezésre állnak.

2. Különféle bekötési módszerek

A 20 kW-os fékellenállás szabványos csavaros kivezetésekkel és réz busz interfészekkel érkezik. Személyre szabott vezetékezési lehetőségek, például meghosszabbított vezetékek és vízálló karimás fejek is rendelkezésre állnak, amelyek egyszerűvé teszik a bekötési folyamatot és a csatlakozás stabilitását.

3. Az egész gép módosítás nélkül beszerelésre kész

A szerkezeti méretek, a bekötési pozíciók és a szekrény színei mind testreszabhatók a projektnek megfelelően. Kiszállítást követően a berendezés közvetlenül telepíthető és használható, így kiküszöbölhető a helyszíni fúrás, módosítás és hibakeresés többletköltsége.

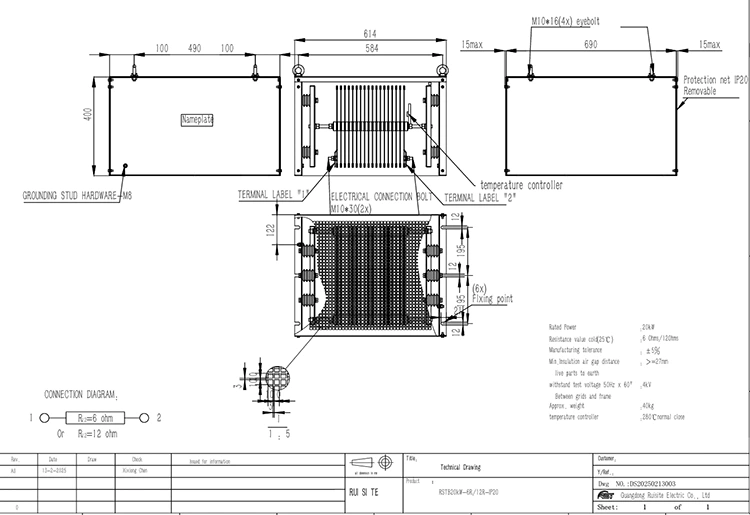

Rajz és méretek

Csomagolás kiszállítás és minőségbiztosítás

1. Professzionális védőcsomagolás

A 20 kW-os fékellenállás nedvességálló fóliával van bevonva, és habbal van megerősítve. A nagy teherbírású modellek ragasztott fa ládákba vannak csomagolva, a terminálok pedig külön tömítettek a védelem érdekében, így biztosítva, hogy a terméket szállítás közben ne érje nedvesség, illetve ütések miatt ne sérüljön meg, deformálódjon.

2. Az árut kísérő teljes dokumentáció

Minden megrendeléshez csomagolási lista, gyári vizsgálati jegyzőkönyv, ellenállási érték vizsgálati tanúsítvány, szerelési kézikönyv és hőmérséklet-szabályozási tartozékinformációk tartoznak, amelyek megfelelnek a projekt elfogadás és a külkereskedelmi vámkezelés követelményeinek.

3. Megbízható szállítás és értékesítés utáni szolgáltatás

A szabványos modelleket 10-15 napon belül, az egyedi modelleket 15-25 napon belül szállítjuk; a teljes gépre 18 hónap garanciát vállalunk, valamint ingyenes tanácsadást biztosítunk a fékkör sémájáról, távoli hibakeresésről és hibatechnikai támogatásról.

Válassza az RST Electric lehetőséget

1. Szakszerű felhalmozás a forrásgyárból

Tíz év fékellenállások és terhelési ellenállások elkötelezett kutatása és gyártása. Minden folyamatot a tekercseléstől, hegesztéstől, összeszereléstől a termikus tesztelésig függetlenül fejlesztettek és ellenőrzöttek, biztosítva az állandó minőséget és a közvetítői jelölések nélkül.

2. Szigorú minőségellenőrzési rendszer

ISO9001 tanúsítvánnyal rendelkező gyártósor. Minden egységnek át kell esnie az ellenállásérték, a szigetelés, a feszültségállóság és a hőmérséklet-ellenőrzési teszteken. Megfelel az olyan nemzetközi szabványoknak, mint az IEC, UL és NEMA.

3. Globális projektszolgáltatási tapasztalat

A termékeket több mint negyven országba exportálják. Ismeri a helyi munkakörülményeket Európában, Délkelet-Ázsiában és Dél-Amerikában. Segítünk ügyfeleinknek a projektek paraméteregyeztetésében és a megfelelőségi dokumentáció elkészítésében.
