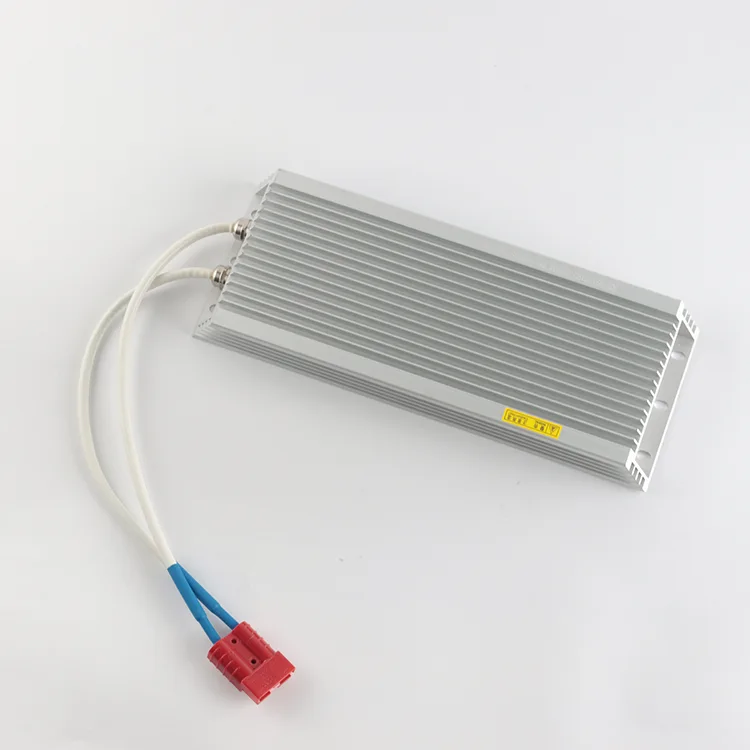

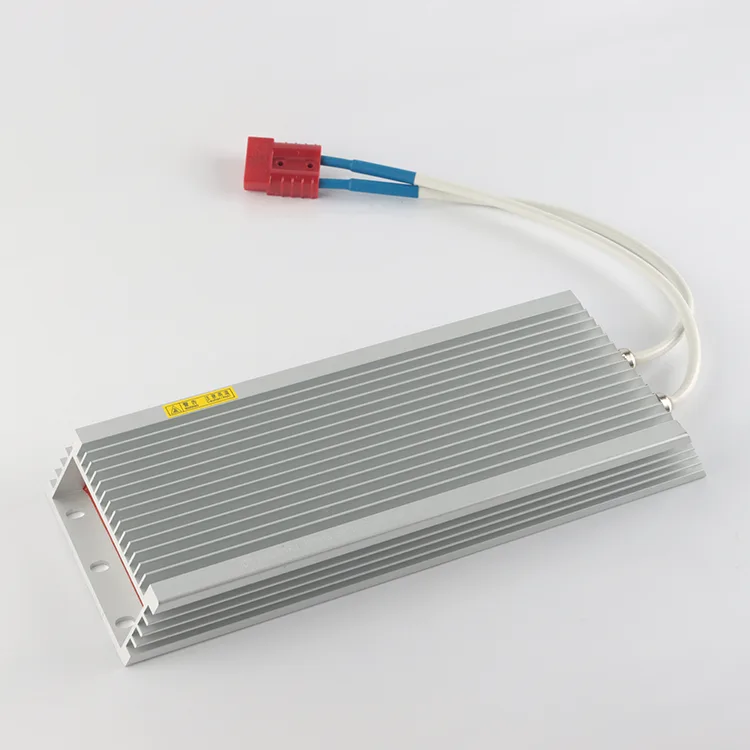

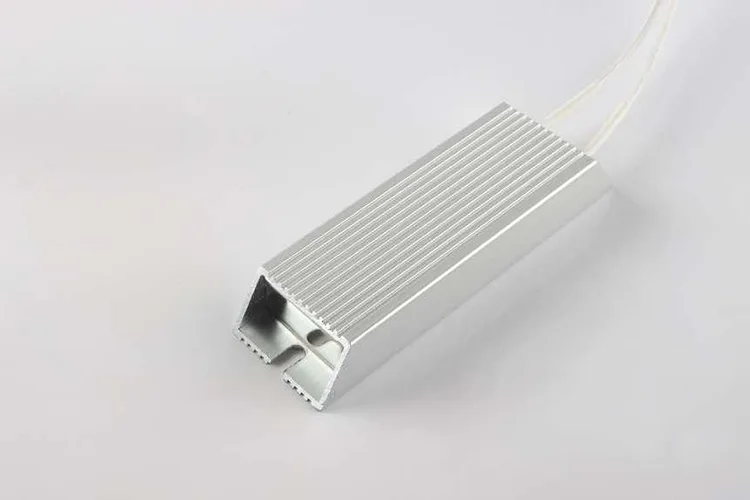

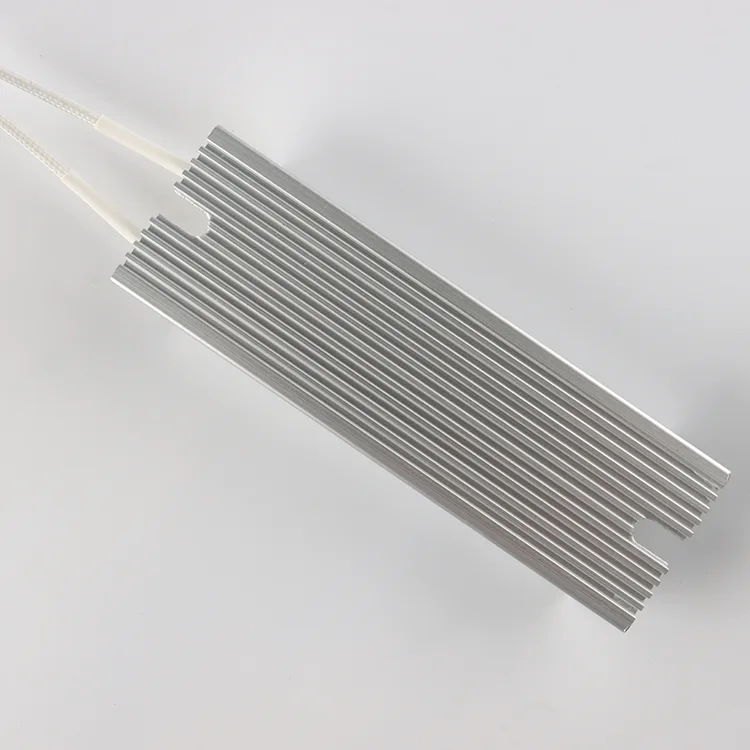

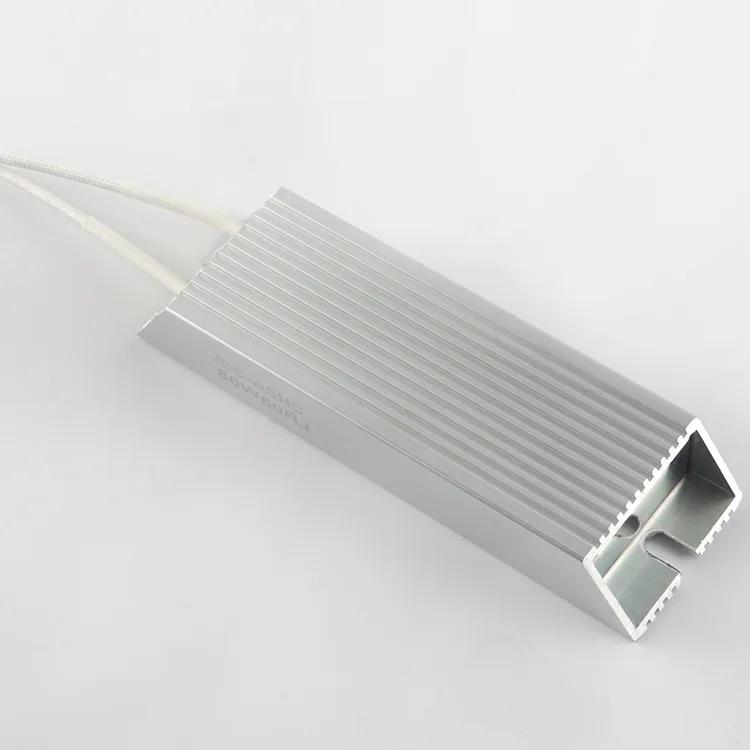

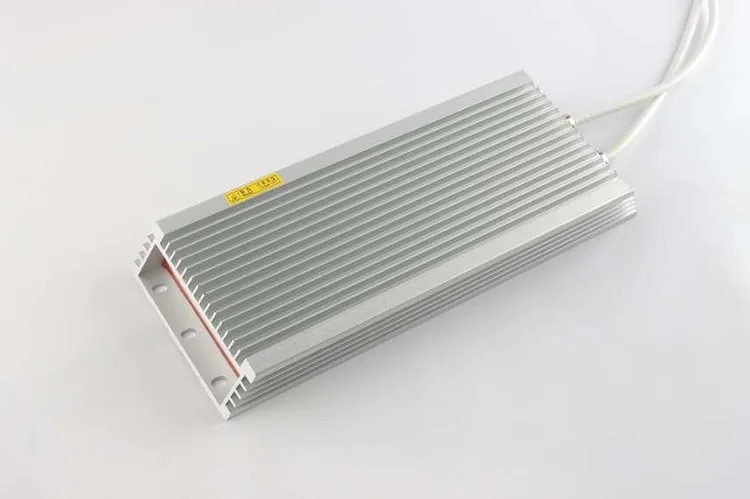

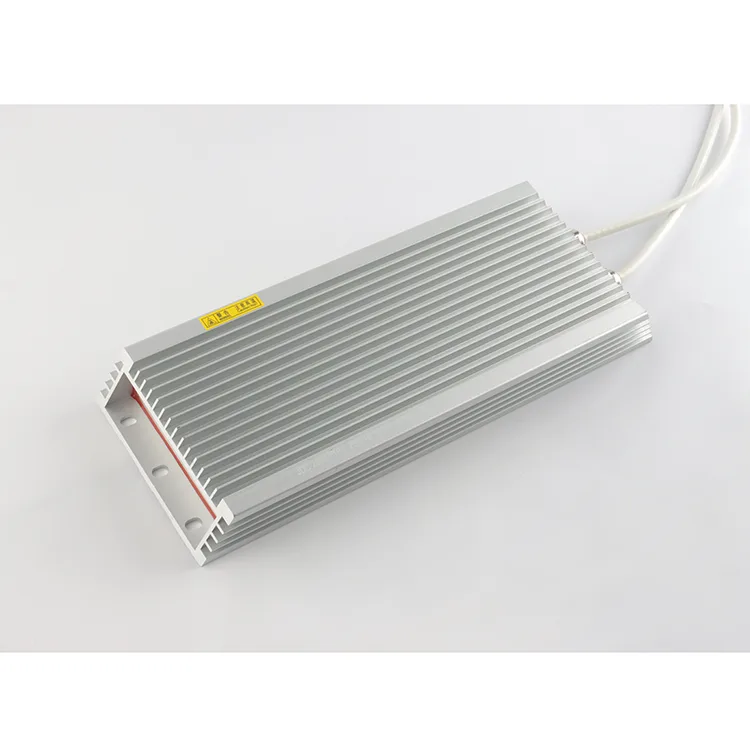

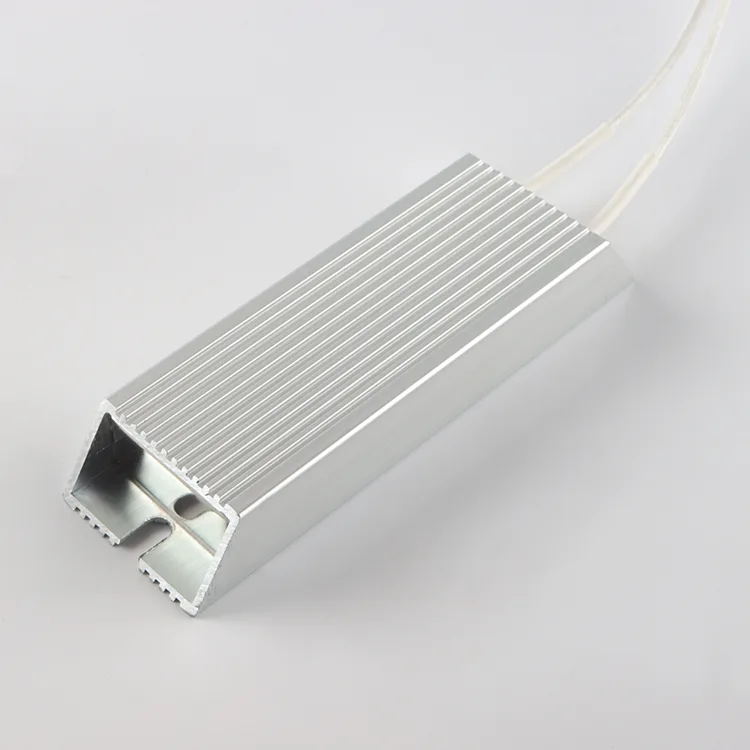

Alumínium ház ellenállás

Az RXLG sorozatú alumíniumházas huzalos fékellenállás egy nagy teljesítményű ipari dinamikus fékellenállás, amelyet az RST Electric, egy professzionális ellenállás-beszállító, több mint 10 éves kutatás-fejlesztési és gyártási tapasztalattal tervezett és gyártott. Az alumíniumházas ellenállást kifejezetten a hagyományos nyitott vezetékes ellenállások, a gyakori rezgéscsillapító csőellenállások és a rezgéscsillapító csőellenállások gyakori hibáinak megoldására fejlesztették ki. és rövid élettartamú folyamatos dinamikus fékezési körülmények között.

Az integrált extrudált alumíniumötvözet héjat minden az egyben hűtőbordaként alkalmazva, valamint a magas hőmérsékletű kerámiamagot nagy stabilitású ötvözet-ellenálláshuzallal burkolva, az RXLG fékellenállás kompakt szerkezettel, kiváló hőelvezetési teljesítménnyel és erős ütésálló képességgel rendelkezik.

Teljesítménytartománya 60W-tól 2000W-ig terjed, ellenállásértéke 0,1Ω és 10KΩ között van. Két ellenállástűrést (±1% / ±5%) és többféle hőmérsékleti együtthatót támogat. Három behatolásvédelmi fokozat (standard IP20, opcionális IP54 és IP65) áll rendelkezésre a különféle munkakörnyezetekhez való alkalmazkodáshoz.

Minden termék megfelel a CE és RoHS nemzetközi tanúsítási szabványoknak. A változó frekvenciájú hajtásokkal (VFD), szervomotorokkal, liftekkel, darukkal, UPS tápegységekkel, hegesztőberendezésekkel és megújuló energiatermelő rendszerekkel széles körben illeszkedő RXLG sorozatú ellenállások ideálisak a dinamikus fékezéshez, a regeneratív energia disszipációhoz és a terhelés teszteléséhez. Támogatjuk az OEM és ODM teljes testreszabását a teljesítmény, az ellenállás, a terminál típusa és a telepítési méretek tekintetében, kiszolgálva a globális automatizálási berendezések beszállítóit és rendszerintegrátorait.

Műszaki előírások

Szabványos méret és súly

Egyedülálló szerkezeti tervezés és alapvető versenyelőnyök

A szerkezeti tervezés kiemeli

Hornyolt extrudált alumínium ház, A lapos alumínium burkolatokhoz képest a hornyolt kialakítás 42%-kal növeli a hőcserélő területet. Kiegészítő hűtőventilátorok nélkül valósítja meg a passzív természetes hőelvezetést, hatékonyan csökkenti a belső forró pontokat és elkerüli a helyi túlmelegedést a hosszú távú folyamatos működés során.

1. Kerámia mag tekercselési szerkezete. A magas hőmérsékletű szervetlen kerámia mag szilárdan rögzíti az ötvözet ellenálláshuzalt. Az ellenálláshuzal még a berendezés hosszan tartó vibrációja esetén sem fog elmozdulni vagy meglazulni, így az ellenállás-eltérés a szabványos tűréstartományon belül marad, és stabil elektromos teljesítményt biztosít.

2. Előre lyukasztott rögzítőalap. Az alsó héjon lévő előre lefoglalt szabványos rögzítőfuratok lehetővé teszik a gyors felszerelést a berendezés szekrényeire. A szoros érintkezésű telepítés több mint 30%-kal javítja a hővezetési hatékonyságot, maximalizálva az alumínium héj hőelvezetési előnyét.

3. Több opcionális terminál. Három sorkapocstípus (csavarkapocs, repülő vezeték, egyedi csatlakozó) áll rendelkezésre, hogy megfeleljenek a különböző automatizálási integrátorok és berendezésgyártók vezetékezési szokásainak, javítva a helyszíni huzalozás hatékonyságát.

A termék fő előnyei

1. Kiváló hőelvezetés és nagy teljesítménysűrűség

2. Erős mechanikai és környezeti ellenállás

3. Egyszerű és rugalmas telepítés

4. Megbízható elektromos biztonság.

5. A specifikáció teljes körű lefedettsége

6. Hosszú élettartam

7. Rugalmas testreszabás

Változatos alkalmazási forgatókönyvek és működési elvek

Az alumíniumházas ellenállásokat széles körben használják az ipari automatizálásban, a teljesítményelektronikában, az emelőgépekben, az új energetikában és más területeken. A fő funkció a dinamikus fékezés és a regeneratív energiaelvezetés.

1. Változtatható frekvenciájú meghajtók (VFD)

2. Tápegységek és szünetmentes tápegységek

3. Motorvezérlés és automatizálás

4. Hegesztő berendezések

5. Daruk és felvonók

Telepítési specifikációk és többszintű napi karbantartási útmutató

Többszintű időszakos karbantartási szabványok

1. Napi helyszíni ellenőrzés, ellenőrizze, hogy a héj elszíneződött-e, és nincs-e szokatlan szag a terminálokon, amikor a berendezés elindul. Azonnal hagyja abba a használatát, ha az ellenállás rendellenesen túlmelegszik.

2. Havi rendszeres karbantartás, Tisztítsa meg a port és az olajszennyeződést az alumínium hőelvezető hornyokban. A por felhalmozódása az ellenállás túlmelegedésének fő oka.

3. Negyedévente végzett mélykarbantartás, szakítsa meg az áramellátást, húzza meg a kapocscsavarokat, és multiméterrel ellenőrizze a tényleges ellenállásértéket. Időben cserélje ki az ellenállást, ha az ellenállás meghaladja a tűréstartományt.

4. Hosszú távú tétlen tárolási karbantartás, A termékeket száraz és szellőztetett raktárban tárolja. Kapcsolja be és működtesse 30 percig 3 havonta, hogy eltávolítsa a belső nedvességet és megakadályozza a szigetelés teljesítményének romlását.

Valódi projektesetek számszerűsített adatokkal

4 tipikus globális vásárlói esetet választunk ki valódi fájdalompontokkal, megoldásokkal és mérhető fejlesztési adatokkal, amelyek megmutatják a termék teljesítményét a tényleges munkakörülmények között.

1. eset: Európai Lift OEM-gyár (Spanyolország)

● Vevői fájdalompont: Az eredeti cső alakú fékellenállások gyakran túlmelegedtek, és havonta 3-5 alkalommal igényeltek karbantartást, ami magas értékesítés utáni szolgáltatási költségeket eredményezett.

● Elfogadott megoldás: RXLG 1000W IP20 alumíniumházas fékellenállásra cserélve.

● Működési adatok: Az ellenállások 27 hónapig folyamatosan működtek, túlmelegedési hiba nélkül. A havi karbantartási költségek 83%-kal csökkennek, a szekrényhely pedig közel 35%-kal megtakarítható.

2. eset: Délkelet-ázsiai darugyártó (Vietnam)

● Vevői fájdalompont: A műhely tengerparti területen található, ahol magas a páratartalom és erős a vibráció. A hagyományos ellenállások gyakran szenvednek rövidzárlati meghibásodásokat esős évszakban minden évben.

● Elfogadott megoldás: egyedi RXLG 1500W IP54 zárt fékellenállások.

● Üzemeltetési adatok: A nedves műhelyben 22 hónapig tartó folyamatos üzemelés után nem történt vízbefolyás vagy rövidzárlati kár. Az ellenálláshibák által okozott berendezések állásideje az évi 12 napról kevesebb mint évi 2 napra csökken.

3. eset: Hálózaton kívüli napelemrendszer-integrátor (Ausztrália)

● Ügyfélfájdalompont: A hagyományos terhelési ellenállások nem tudnak alkalmazkodni a nagy kültéri hőmérséklet-különbségekhez, gyorsan elöregednek és elvesztik a terhelési funkciót, ami az akkumulátor túltöltéséhez vezet.

● Elfogadott megoldás: Személyre szabott RXLG 500W IP65 teljesen vízálló ellenállás szoláris redundáns terhelésként.

● Működési adatok: Stabil kültéri működés 19 hónapig. Az akkumulátor túltöltési hibáinak száma 90%-kal csökken.

4. eset: Hazai CNC automatizálási üzem

● Ügyfélfájdalompont: A szervomotorok gyakori vészleállítása a közönséges ellenállások gyors elöregedéséhez vezet, amelyeket 3-6 havonta cserélni kell.

● Elfogadott megoldás: Alkalmazott RXLG 200W alumíniumházas fékellenállások.

● Működési adatok: Az ellenállások naponta több ezer fékezést viselnek el, és egyetlen készlet élettartama több mint 2 évre nő.

Csomagolás és globális szállítás

Professzionális csomagolásvédelem

1. Minden egyes alumíniumházellenállás karcolásgátló PE fóliával van becsomagolva, és egy független kis kartondobozba csomagolják, hogy megakadályozzák az alumínium héj megkarcolódását.

2. Minden kapocscsapot és vezetéket szigetelő gumisapka borítja, hogy elkerülje a vezeték deformációját és a rövidzárlatot a távolsági szállítás során.

3. Tömeges megrendelés esetén habszivacs válaszfalakat helyeznek el a külső kartonon belül, hogy puffereljenek az ütközést és a vibrációt.

4. Minden árutételhez mellékeljük a teljes dokumentumokat, beleértve a gyári ellenőrzési jelentést, a CE- és RoHS-tanúsítványokat és a csomagolási listát.

Globális szállítási megoldások

1. Kis minta- és próbarendelések: DHL, FedEx, UPS nemzetközi expressz, kézbesítés 3–7 munkanapon belül.

2. Közepes kötegelt megrendelések: légi fuvarozás, idő- és költségegyensúly.

3. Nagy tömeges megrendelések: óceáni tengeri fuvarozás, a tömeges beszerzés legköltséghatékonyabb megoldása.

Szállítás előtti ellenőrzés

Az összes RXLG sorozatú ellenállás átesik a 100%-ban teljes gyári ellenőrzésen a kiszállítás előtt, beleértve az ellenállástesztet, a nagyfeszültség-tűrési tesztet és a hőképes érzékelést a minősített termékek biztosítása érdekében.

Gyakran Ismételt Kérdések

1. kérdés: A szabványos IP20-as ellenállás használható kültéri, nyitott környezetben?

V: Nem. Az IP20-as fokozat csak a nagy szilárd törmeléket akadályozza meg, és nincs víz- és nedvességálló képessége. Kültéri, nedves vagy fröccsenésveszélyes környezetben válasszon testreszabott IP54 vagy IP65 szigetelt ellenállásokat, hogy elkerülje a vízgőz által okozott belső rövidzárlatot.

Q2: Mi okozza az ellenállás gyors túlmelegedését rövid ideig tartó működés után?

V: Négy fő oka van:

① A környező tér el van zárva, ami rossz hőelvezetést eredményez;

② A por felhalmozódik és eltömíti az alumínium hőelvezető hornyokat;

③ A tényleges pillanatnyi fékteljesítmény meghaladja az ellenállás névleges teljesítményét;

④  A laza érintkezők túlzott érintkezési ellenállást okoznak.

3. kérdés: Az ellenállások sorba vagy párhuzamosan kapcsolhatók a teljesítmény és az ellenállás kombinálására?

V: Igen. Soros és párhuzamos csatlakozás támogatott. Professzionális műszaki csapatunk célzott soros-párhuzamos huzalozási megoldásokat tud nyújtani az Ön szükséges teljesítmény- és ellenállásparaméterei szerint a kombinált nagy teljesítményű terhelés megvalósításához.

4. kérdés: Mi a jótállási politika?

V: Megfelelő telepítés és normál működési feltételek mellett 12 hónapos globális garanciát biztosítunk. Eközben egész életen át tartó ingyenes műszaki útmutatást nyújtunk a paraméterek kiválasztásához, telepítéséhez és hibaelhárításához.

5. kérdés: Támogatja a testreszabott paramétereket és megjelenéseket?

V: Határozottan. Testreszabhatjuk a névleges teljesítményt, az ellenállásértéket, a tűréshatárt, az IP-osztályt, a terminál típusát, a rögzítési méretet és a héj színét a rajzok vagy követelmények szerint. Az OEM és az ODM szolgáltatások teljes mértékben elérhetőek.

6. kérdés: Mi ennek az ellenállásnak az üzemi hőmérsékleti tartománya?

V: A normál üzemi környezeti hőmérséklet -55 ℃ és +200 ℃ között van, alkalmazkodva a magas hőmérsékletű műhelyekhez és az alacsony hőmérsékletű kültéri környezetekhez a különböző régiókban.
