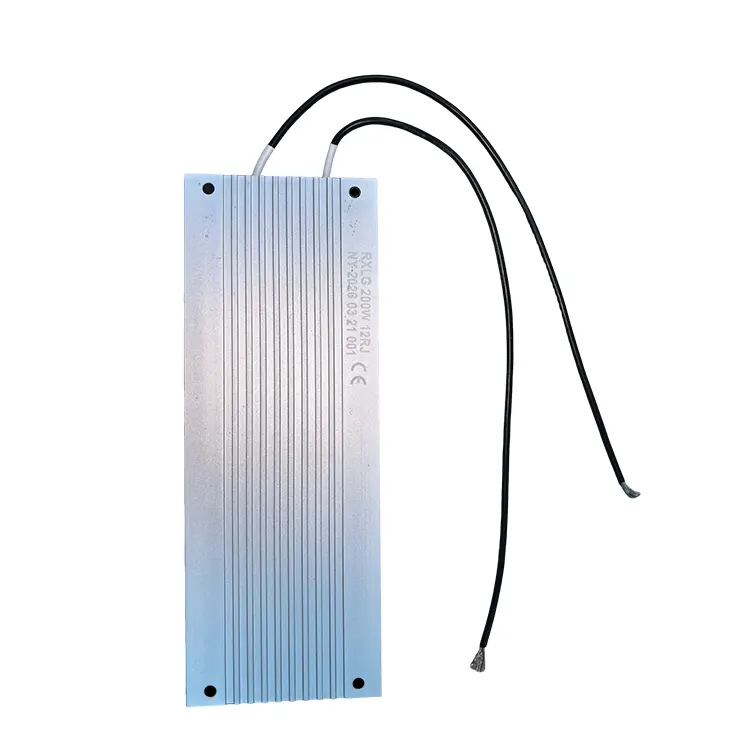

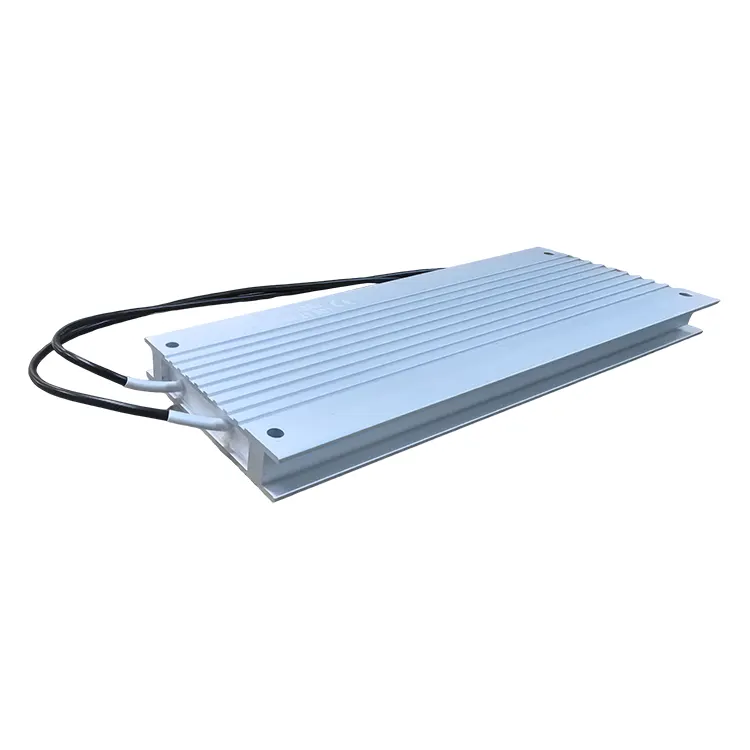

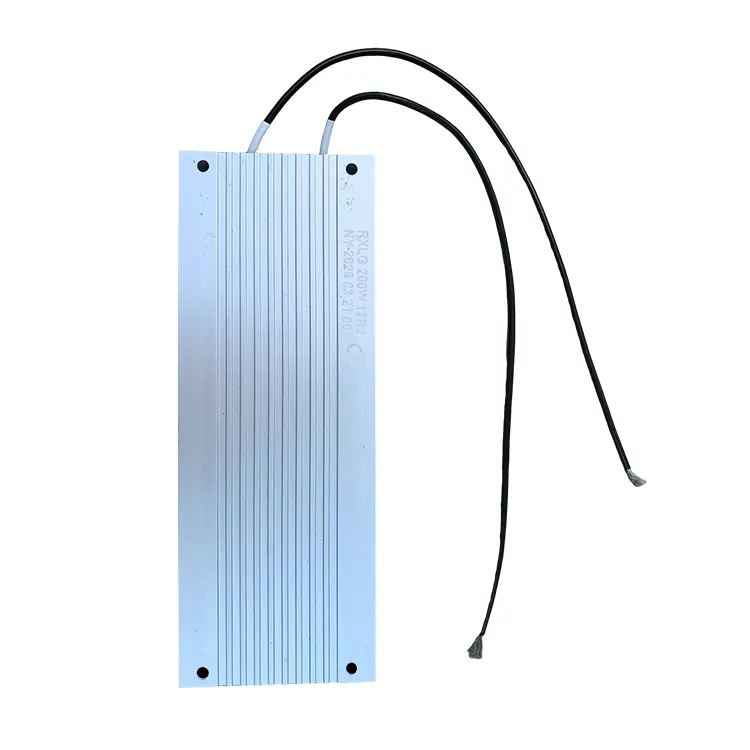

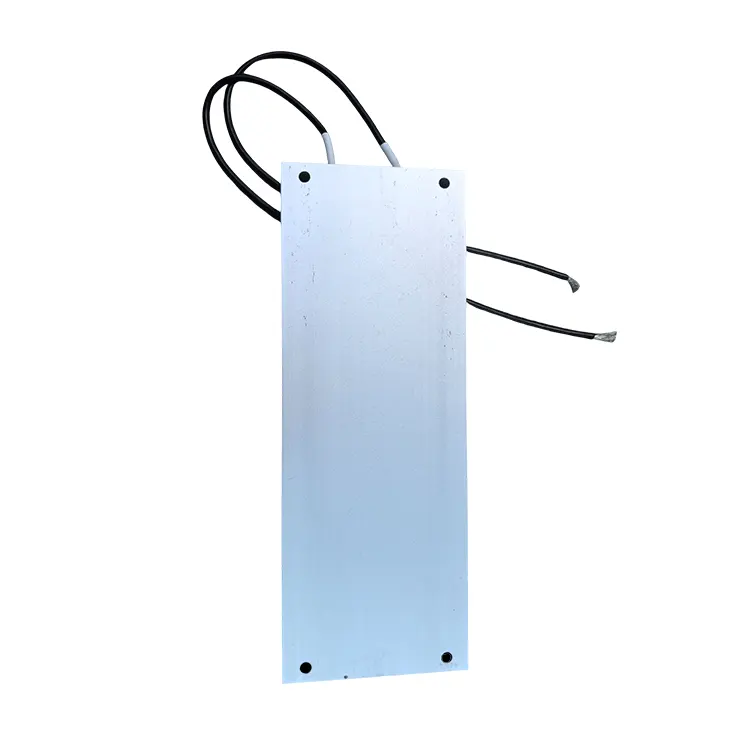

Fém borítású ellenállás

Az RST Electric fémburkolatú ellenállása fejlett megoldást jelent a nagy impulzusképességet igénylő alkalmazásokhoz kompakt, alacsony profilú csomagban. A hagyományos teljesítmény-ellenállásokkal ellentétben ez az alacsony profilú ellenállás speciális huzaltekercses elemmel rendelkezik, amely egy masszív fémburkolatú házba van zárva, és kifejezetten hűtőbordára szerelhető a fokozott energiaeloszlás elérése érdekében. Megfelelő hűtőbordára szerelve a névleges teljesítmény megduplázódik – például az RXLT150 hűtőborda nélkül 150 W-ot, hűtőbordával pedig 300 W-ot biztosít, így kivételes tervezési rugalmasságot biztosít a mérnökök számára, akik egyensúlyban tartják a hely- és hőigényeket.

A konstrukció hangsúlyozza a megbízhatóságot extrém körülmények között is: mindegyik egység 5 másodpercig ellenáll a 10-szeres névleges teljesítményű impulzus-túlterhelésnek, így ideális a fékköri regeneratív energia rögzítésére és az inverteres alkalmazásoknál a tranziens túlfeszültségek túlélésére. A szabványos 600 V-os kábelek leegyszerűsítik a terepi huzalozást és biztosítják a biztonságos működést középfeszültségű ipari környezetben. Az alacsony profilú alaktényező – a hagyományos csőszerű vagy alvázra szerelhető ellenállásokhoz képest jelentősen csökkentett magassággal – lehetővé teszi a beépítést sekély burkolatokba, motorkapocsdobozokba vagy a meghajtó alvázhoz való közvetlen rögzítést.

Az elektromos teljesítményt szigorú teszteléssel igazolják: a szigetelési ellenállás meghaladja a 10 GΩ-ot 500 V-on, a dielektromos ellenállást pedig 4000 V váltakozó áramnál igazolják, így biztosítva a biztonságos működést nagyfeszültségű rendszerekben. A hőmérsékleti együttható ≤ ±150 ppm/°C-on belül marad, garantálva a stabil ellenállási értékeket a teljes működési tartományban +250°C felületi hőmérsékletig. Megbízható fémburkolatú kínai ellenállás-gyártóként az RST Electric több mint 10 éves teljesítményellenállás-mérnöki szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek megfelelnek a modern teljesítményelektronika szigorú követelményeinek.

Műszaki előírás

Termékjellemzők

1. Nagy impulzusképesség – 5 másodpercig ellenáll a 10-szeres névleges teljesítményű impulzus-túlterhelésnek, ideális a fékköri regeneratív energia rögzítésére és a tranziens túlfeszültségek túlélésére.

2. Alacsony profilú kialakítás – A kompakt kialakítás lehetővé teszi a beépítést sekély házakba, motorkapocsdobozokba és szűk helyű hajtásrendszerekbe.

3. Rugalmas teljesítmény-besorolások – A kettős teljesítménybesorolás (hűtőbordával vagy anélkül) rugalmasságot biztosít a tervezésben; a teljesítmény megduplázódik, ha a hűtőborda megfelelően van felszerelve.

4. Nagyfeszültségű kábelek – A szabványos 600 V-os kábelek leegyszerűsítik a terepi huzalozást és biztonságos működést biztosítanak középfeszültségű ipari alkalmazásokban.

5. Kiváló szigetelés – A szigetelési ellenállás ≥ 10 GΩ @ 500 V és a 4000 V AC dielektromos ellenállása garantálja a biztonságos működést nagyfeszültségű rendszerekben.

6. Alacsony TCR – A hőmérsékleti együttható ≤ ±150 ppm/°C stabil ellenállási értékeket biztosít a teljes működési tartományban +250°C-ig.

7. Optimalizált fékezési és inverteres alkalmazásokhoz – Kifejezetten dinamikus fékáramkörökhöz, inverter/konvertervédelemhez és motorhajtási alkalmazásokhoz tervezték.

8. Robusztus fémburkolatú szerkezet – Az alumíniumötvözet ház mechanikai védelmet és hatékony hőátadást biztosít a rögzítési felületnek.

9. Széles ellenállási tartomány – 2,2Ω-tól 1,1kΩ-ig, amely lefedi a különféle áramérzékelési és energiadisszipációs követelményeket.

Termék alkalmazások

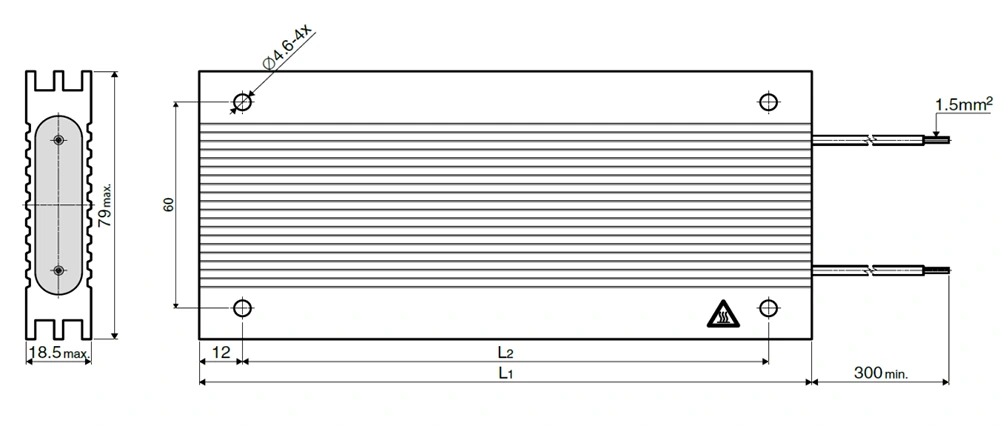

Rajz és méretek

Típus   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Csomag és szállítás

Független csomagolás

Az RST Electric nagy jelentőséget tulajdonít a termékszállítás biztonságának. Minden fémborítású ellenállást külön-külön csomagolunk. Először antisztatikus elektromos buborékfóliába csomagolják, majd egy független csomagolódobozba helyezik. Ez átfogó védelmet nyújt a fém burkolatnak és a kábelkivezetéseknek, elkerülve a szállítás közbeni súrlódás és ütközés okozta károsodást.

Különböző csomagolási minták

A kábeleket feltekerjük, szétválogatjuk és kábelrögzítővel rögzítjük, hogy elkerüljük a szállítás közbeni sérüléseket; tömeges rendeléseknél a csomagoláshoz hullámkarton dobozokat használnak, amelyek belsejében habszivacs válaszfalak vannak, hogy az ellenállások ne ütközzenek egymással.

Rugalmas fuvarozási szolgáltatások

Minden árutételhez csomagolási lista és ellenőrzési tanúsítvány tartozik, ami megkönnyíti az ügyfelek megfelelőségének ellenőrzését. A fuvarozási módok rugalmasak, kis tételeknél DHL/FedEx/UPS expressz, közepes tételeknél légi, nagy tételeknél pedig tengeri szállítás, különféle igények kielégítésére.

Szigorú tesztelés

Minden termék csomagolás előtt 100%-os elektromos vizsgálaton esik át. A legfontosabb vizsgálatok közé tartozik az ellenállásérték, a szigetelés és a dielektromos szilárdság. Csak a teljesítménynormák teljesítése után kerül sor a kiszállításra, biztosítva a termékek stabil működését.

Miért válassza az RST Electricet?

Ha az impulzusképesség és a kompakt kialakítás számít, az RST Electric teljesíti.

Közvetlen gyári, fémborítású szakemberek

● Minősített gyártó vagyunk Kínában, és több mint 10 éve specializálódtunk fémbevonatú ellenállások gyártására.

● Teljes körű házon belüli ellenőrzés a huzaltekercselő elemek gyártása, fémház gyártása és végső összeszerelése felett – egyenletes minőséget biztosítva.

● Közvetlen gyári árak minden alacsony profilú ellenálláson, átlátható költségstruktúrával és közvetítők nélkül.

Professzionális gyártás és minőségbiztosítás

● ISO 9001 tanúsítvánnyal rendelkező létesítmények dedikált gyártósorokkal a nagy impulzusú ellenállásokhoz.

● 100%-os elektromos tesztelés (ellenállás, szigetelés, dielektrikum) minden egységen.

● Az impulzusos túlterhelés ellenőrzése biztosítja, hogy minden ellenállás megfeleljen a 10-szeres névleges teljesítménynek.

● Fék- és inverteres alkalmazásokra szakosodott tapasztalt mérnöki csapat.

🌍 Globális tapasztalat, megbízható beszállító

● Bizonyított beszállító motorhajtás-gyártóknak, invertergyártóknak és megújuló energiarendszer-integrátoroknak világszerte.

● Több mint 40 országba exportálhat, köztük Németországba, az Egyesült Államokba, Japánba, Dél-Koreába és Olaszországba.

● Mély tartományi szakértelem a nagy impulzuskezelést és kompakt kialakítást igénylő alkalmazásokban.

Végtelen testreszabás

● Névleges teljesítmény: 150 W és 600 W között (egyedi konfigurációkban magasabb is elérhető).

● Ellenállásértékek: 2,2Ω – 1,1kΩ (különleges értékek állnak rendelkezésre).

● Tűrés: ±5% (egyedi tűrések kérésre).

● Kábelhosszak: Szabványos vagy egyedi hosszúságok állnak rendelkezésre.

● Kivezetések: 600 V-os kábelek / Egyedi csatlakozók / Repülő vezetékek.

● Rögzítés: Szabványos hűtőborda rögzítés / Egyedi konzolok.

Megbízható szállítás és élettartam támogatás

● Normál átfutási idő: 7-10 nap a standard minősítéseknél; 15-20 nap egyedi konfigurációk esetén.

● Átfogó dokumentáció: Vizsgálati jelentések, anyagtanúsítványok, RoHS/CE nyilatkozatok.

● Műszaki támogatás áll rendelkezésre a hajtásokba, inverterekbe és fékrendszerekbe való integráláshoz.
