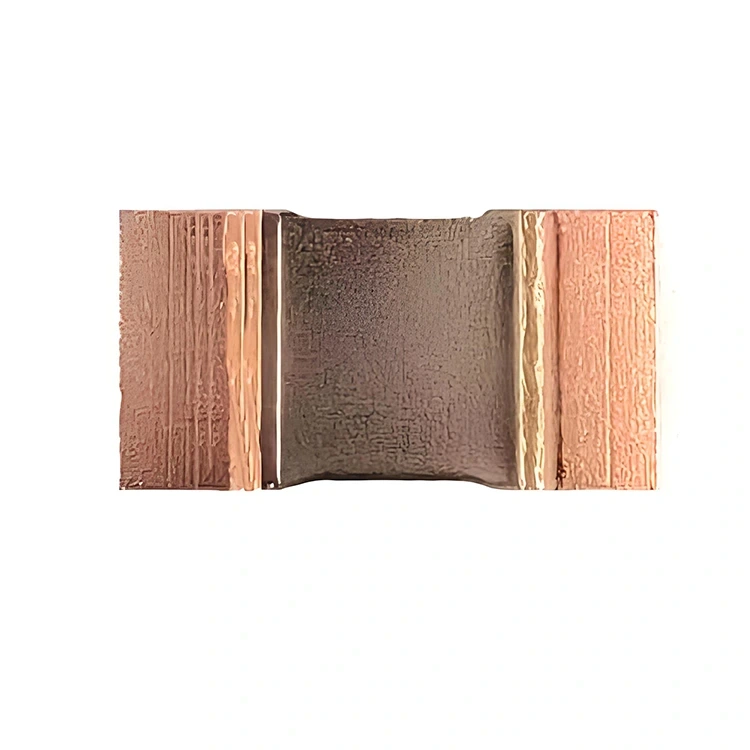

Csupasz ötvözet áramérzékelő ellenállás

Az RST Electric csupasz ötvözetből készült áramérzékelő ellenállása a precíziós áramérzékelési technológia csúcsát képviseli. Olyan alkalmazásokhoz tervezték, ahol a tábla helye prémium, és a mérési pontosság a legfontosabb, ez a felületre szerelhető sönt fejlett elektronsugaras hegesztési eljárást alkalmaz, hogy egy nagystabilitású ötvözet ellenálláselemet tiszta rézelektródákkal egyesítsen. Ez a teljesen fém konstrukció kiküszöböli a hagyományos vastagfilmes vagy huzaltekercses sönteknél gyakori parazita induktivitást és termikus EMF-et, lehetővé téve a gyors, pontos áramérzékelést a nagyfrekvenciás áramkörökben.

Alapanyag

Ennek az alacsony ohmos ellenállásnak a magja egy precíziós ötvözet elem, amely háromféle anyagból áll rendelkezésre: manganin (CuMn) az alacsony TCR alkalmazásokhoz, Karma (NiCr) a kiváló stabilitásért és FeCrAl (vas-króm-alumínium) a magas hőmérsékletű környezetekhez. Az elemet elektronsugárral hegesztették tiszta réz végződésekre, így monolitikus szerkezetet hoznak létre minimális érintkezési ellenállással és kivételes mechanikai szilárdsággal. Az eredmény egy olyan ellenállás, amely képes ellenállni a nagy túlfeszültségnek, a termikus ciklusnak és a hosszú távú öregedésnek, sodródás nélkül.

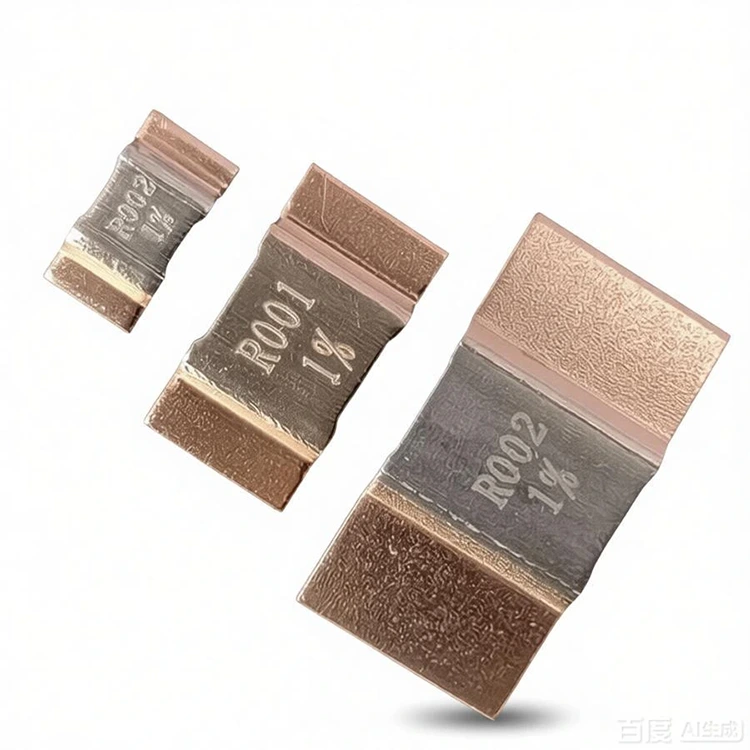

A WSN sorozat négy szabványos felületre szerelhető lábnyomban kapható:

● 2512 (6,4 × 3,2 mm) – 3 W teljesítmény, ideális kompakt teljesítményfokozatok számára

● 3920 (10 × 5,2 mm) – 5 W teljesítmény, autóipari és ipari alkalmazásokhoz optimalizálva

● 5930 (15×7,2 mm) – 7 W névleges teljesítmény, nagyáramú sínekhez és akkumulátorcsomagokhoz

● 2726 (6,95 × 6,6 mm) – 5 W teljesítmény, egyedülálló, alacsony profilú négyzetformátum a sűrű elrendezésekhez

Az ellenállásértékek az iparágban vezető 0,1 mΩ-tól egészen 5 mΩ-ig terjednek, a tűréshatár ±0,5%, a TCR pedig ±100 ppm/°C-ig (manganin). Minden egység szigorú megbízhatósági vizsgálaton esik át az AEC-Q200 szabványok szerint, beleértve a hőmérséklet-ciklusos mérést, a magas hőmérsékletű tárolást, a terhelési élettartamot és a nedves hőnek való kitettséget.

Megbízható, csupasz ötvözetből készült áramérzékelő kínai gyártóként az RST Electric több mint 10 éves precíziós ellenállástervezést ötvöz a fejlett gyártási technikákkal, hogy olyan alkatrészeket szállítson, amelyek megfelelnek az autóipari, ipari és megújulóenergia-alkalmazások legigényesebb követelményeinek.

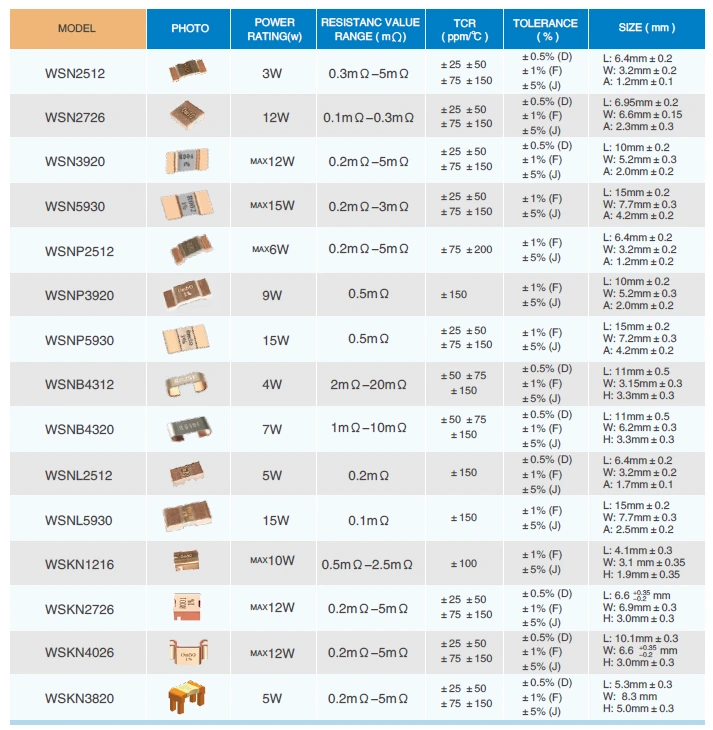

Műszaki előírás

Termékjellemzők

1. Elektronsugaras hegesztésű szerkezet – A monolit ötvözet-réz hegesztés kiküszöböli az érintkezési ellenállást, és kivételes mechanikai szilárdságot és hosszú távú stabilitást biztosít.

2. Ultra-alacsony ellenállás 0,1 mΩ-ig – Lehetővé teszi több száz amper pontos mérését minimális teljesítményveszteséggel és feszültségeséssel.

3. Rendkívül alacsony induktivitás (0,5 nH – 5 nH) – A közel nulla parazita induktivitás lehetővé teszi a nagyfrekvenciás kapcsolóáramkörökben történő alkalmazást (akár több MHz-ig) jeltorzítás nélkül.

4. Nagyon alacsony hőelektromos EMF (<1 µV/°C) – Minimálisra csökkenti az ellenálláson átívelő hőmérsékleti gradiensek által okozott mérési hibákat, ami kritikus a precíziós áramérzékelés szempontjából.

5. Többféle ötvözet opció – Válassza a Manganin (alacsony TCR), a Karma (nagy stabilitás) vagy a FeCrAl (magas hőmérséklet) lehetőséget, hogy optimalizálja a teljesítményt bizonyos alkalmazásokhoz.

6. Ipari szabvány SMD lábnyomok – 2512, 3920, 5930 és 2726 méretben kapható, kompatibilis az automatizált összeszerelési folyamatokkal.

7. Nagy teljesítménysűrűség – Akár 7 W egy kompakt 5930-as csomagban, ideális szűk helyű tápmodulokhoz és akkumulátorokhoz.

8. Precíziós tűréshatárok – ±0,5% elérhető nagy pontosságú áramméréshez autóipari BMS-ekben és ipari hajtásokban.

9. Teljesen fém szerkezet – A kerámia szubsztrátum vagy vastagrétegű anyagok nem biztosítják a kiváló impulzuskezelést és a hővezető képességet.

Termék alkalmazások

Rajz és méretek

Csomag és szállítás

Az RST Electric biztosítja minden csupasz ötvözetből készült áramérzékelő ellenállás biztonságos szállítását:

● Szalag- és orsócsomagolás: Az összes WSN sorozatú ellenállást 7 hüvelykes vagy 13 hüvelykes orsókon szállítjuk (tekercsenkénti mennyiség: 4000 a 2512-hez, 2000 a 3920/5930-hoz, 1000 a 2726-hoz), kompatibilis az automatikus pick-and-place összeállítással.

● Tömeges csomagolás: Kérésre prototípus-készítéshez vagy kis volumenű gyártáshoz is elérhető.

● Nedvességérzékenység: Ezek az ellenállások MSL 1 besorolásúak (korlátlan eltarthatóság), és nem igényelnek különleges kezelést a nedvesség miatt.

● Dokumentáció: Csomagolási listák, ellenőrzési tanúsítványok és anyagnyilatkozatok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

GYIK

1.K: Milyen előnyei vannak az RST Electric választásának?

V: Több mint 10 éve mélyen részt veszünk a csupasz ötvözet áramérzékelős ellenállások területén. Minősített gyártó vagyunk, teljes ellenőrzéssel az ötvözetválasztás, az elektronsugaras hegesztés és a tesztelési folyamatok felett. Nincsenek közbenső lépések. A gyár közvetlenül szállítja a termékeket magas költséghatékony áron. ISO 9001 tanúsítvánnyal rendelkező gyártóbázissal és dedikált gyártósorokkal rendelkezünk. Minden termék 100%-os elektromos vizsgálaton esik át, és a minták megfelelnek az AEC-Q200 autóipari minőségű megbízhatósági teszteknek. A minőség stabil és ellenőrizhető, és pontosan tud alkalmazkodni az olyan igényes forgatókönyvekhez, mint az autóipari és ipari alkalmazások.

2. K: Milyen testreszabási szolgáltatásokat kínál cége?

V: Átfogó testreszabási szolgáltatásokat nyújtunk több dimenzióban: A csomag mérete támogatja az olyan szabványos specifikációkat, mint a 2512 és 3920, valamint az egyéni méreteket; az ellenállási tartomány 0,1 mΩ és 5 mΩ között van, és a speciális ellenállásértékek testreszabhatók; a tűrés akár ±0,1% is lehet, amely megfelel a különböző pontossági követelményeknek; az anyag lehet mangán réz, Kama stb., vagy testreszabott ötvözetek; ugyanakkor a TCR opció ±100 és ±750 ppm/°C között támogatott, és a terminálbevonat igény szerint választható tiszta ónként, ón-ólomként vagy aranyozottként.

3. K: Mik a minőségi garanciák?

V: Minden általunk gyártott csupasz ötvözetből készült áramérzékelő ellenállás 100%-os elektromos tesztelésen esik át, az alapvető paraméterek, például az ellenállásérték és a tolerancia ellenőrzésére összpontosítva. A mintákat az AEC-Q200 szabvány szerint is tesztelik, beleértve a hőmérsékleti ciklust, a terhelési élettartamot, a magas hőmérsékletű tárolást és a páratartalom vizsgálatát, amelyek teljes mértékben megfelelnek az autóipari alkalmazások teljesítménykövetelményeinek. ISO 9001 tanúsítvánnyal rendelkező gyártási rendszerrel és professzionális mérnöki csapattal rendelkezünk, akik az autóipari szintű áramérzékelő megoldások iránt elkötelezettek, biztosítva a termékek hosszú távú stabilitását és megbízhatóságát.

4. K: Mi a szállítási idő, a szállítási módok és az értékesítés utáni garanciák?

V: A szállítási idő rugalmas. Normál méretű termékek esetén ez 10-15 munkanapot vesz igénybe; egyedi termékek esetében 15-25 munkanapot vesz igénybe. A szállítási mód a vásárlási mennyiség alapján választható. Kis tételek esetén nemzetközi futárszolgálatok, például DHL vehetők igénybe; közepes tételeknél a légi áruszállítás is alkalmazható; nagy tételeknél tengeri fuvarozás használható. Az értékesítés utáni szolgáltatás 12 hónap garanciát vállal. Távoli hibadiagnosztika és pótalkatrészek szállítása elérhető. Teljes dokumentumok, például vizsgálati jegyzőkönyvek és anyagtanúsítványok mellékelhetők az árukhoz. Ugyanakkor a termékintegrációs technikai támogatást a folyamat teljes időtartama alatt biztosítják a gondtalan vásárlási élmény érdekében.
