Földelő ellenállás

Az RST Electric földelő ellenállása a biztonság sarokköve a középfeszültségű elektromos rendszerekben. Ha földelési hiba lép fel a földeletlen vagy szilárdan földelt rendszerekben, a hibaáramok pusztító szintet érhetnek el, veszélyeztetve a személyzetet és károsíthatják a transzformátorokat, kábeleket és forgó gépeket. Ez a semleges földelőellenállás úgy kezeli ezt a kockázatot, hogy gondosan kiszámított ellenállást helyez a rendszer nullapontja és a földelés közé, a földzárlati áramot egy előre meghatározott értékre korlátozza – jellemzően 10A és 2000A között –, miközben elegendő áramot biztosít a védőrelék számára a hiba észleléséhez és leválasztásához.

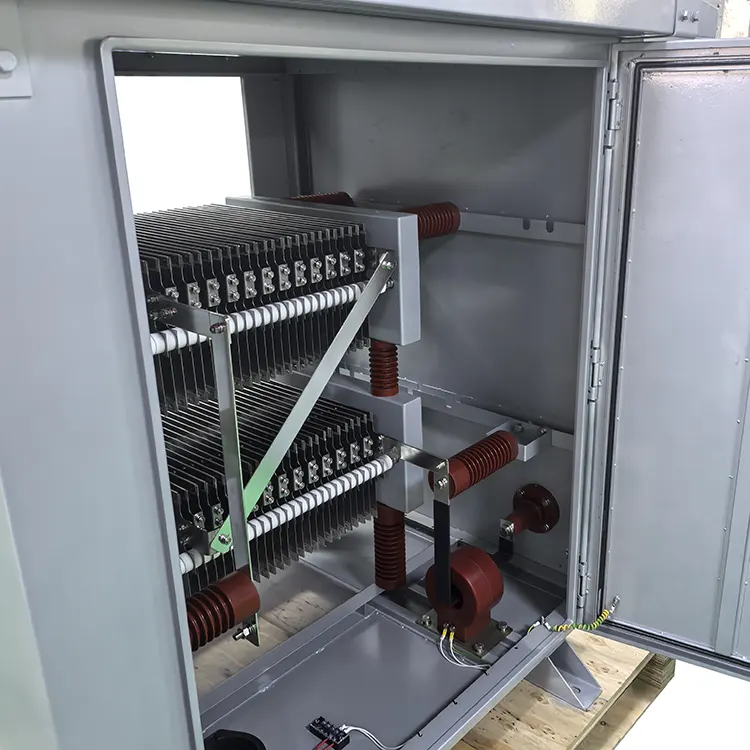

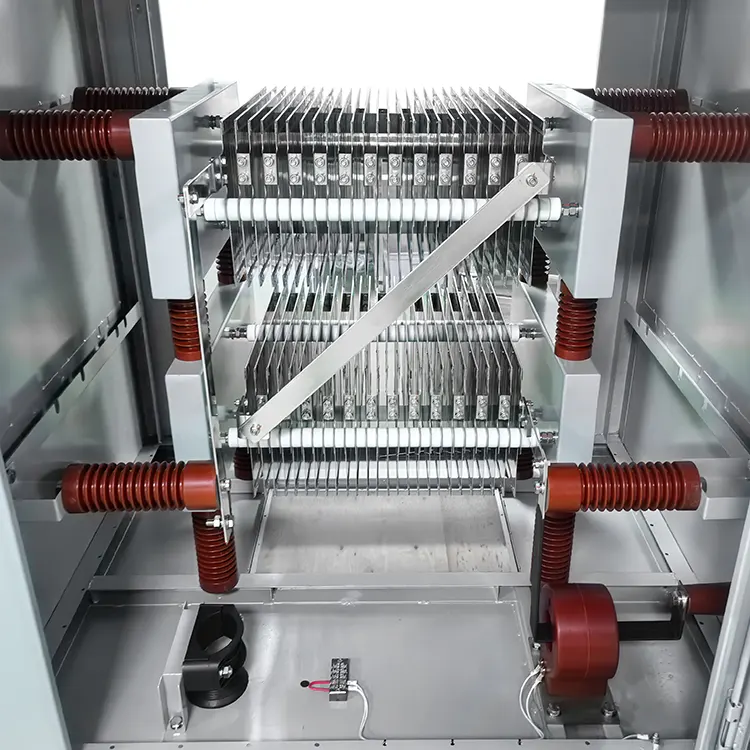

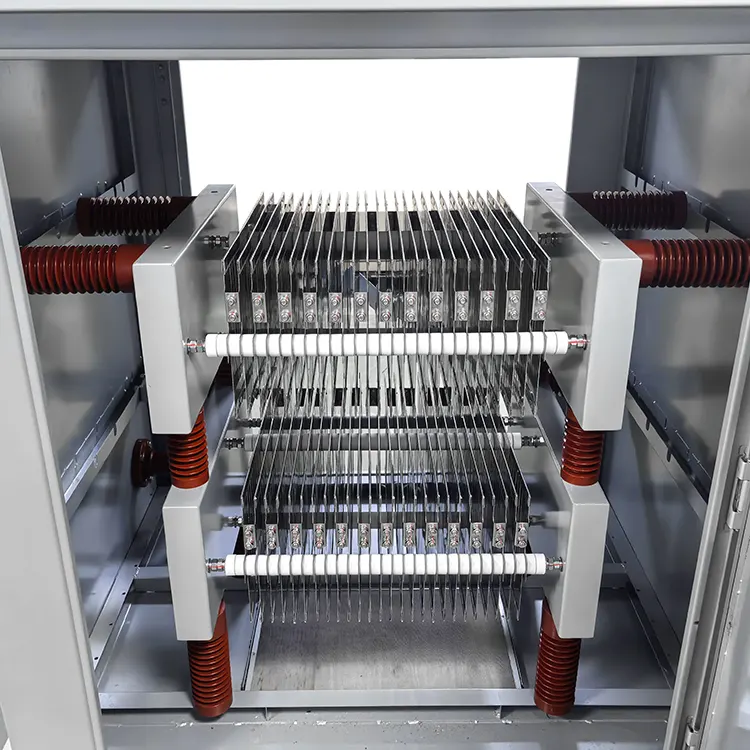

A Power System Resistor felépítése kiemeli a tartósságot és a hosszú távú megbízhatóságot zord környezetben. Az ellenálláselemek kiváló minőségű rozsdamentes acélból (SUS430 és SUS304) készült rácsos kialakítást alkalmaznak, amelyet kiváló korrózióállóságuk, stabil hőmérsékleti együtthatójuk és az ismételt hibaciklusok károsodás nélküli ellenálló képessége miatt választottak ki. Ezek az elemek robusztus, SUS304 rozsdamentes acél, SUS316 tengeri alkalmazásokhoz vagy festett horganyzott acéllemez burkolatokban vannak elhelyezve, amelyek mind a beltéri vagy kültéri telepítéshez megfelelő IP-védelmet biztosítanak.

Az elektromos teljesítményt szigorú teszteléssel igazolják: a szigetelési ellenállás meghaladja a 100 MΩ-ot, a dielektromos ellenállást pedig 32 kV és 95 kV között egy percig igazolják. Az alapimpulzusszintek (BIL) 60 kV és 170 kV között vannak, így biztosítva, hogy az ellenállás túlélje a villámcsapásokat és a kapcsolási túlfeszültségeket. Az 5 másodperctől 60 másodpercig terjedő időbesorolások különféle hibaelhárítási forgatókönyveket alkalmaznak, az ellenállást úgy tervezték, hogy a teljes hibaenergiát a hőmérsékleti határok túllépése nélkül vegye fel.

Megbízható semleges földelési ellenállás-gyártóként Kínában az RST Electric több mint 10 éves teljesítményellenállás-mérnöki szakértelmét ötvözi a középfeszültségű rendszerek védelmének mélyreható ismeretével, hogy olyan alkatrészeket szállítson, amelyek világszerte megfelelnek a közművek, ipari üzemek és megújuló energiaforrások által támasztott létesítmények szigorú követelményeinek.

Műszaki előírás

Termékjellemzők

1. Magas hőmérsékleti ellenállás – A rozsdamentes acél rácselemek deformáció vagy ellenállás-sodródás nélkül ellenállnak a hibaáram extrém hőterhelésének.

2. Stabil ellenállás és alacsony TCR – A speciálisan kiválasztott ötvözetek minimális ellenállásváltozást biztosítanak a hibaciklusok során, fenntartva a pontos áramkorlátozást.

3. Robusztus és strapabíró konstrukció – Nagy teherbírású házak és rács-szerelvények, amelyeket több évtizedes szolgáltatásra terveztek közüzemi és ipari környezetben.

4. Integrált felügyeleti opciók – Áramváltókkal, hőérzékelőkkel és riasztóérintkezőkkel elérhető a távoli állapotjelzéshez.

5. Szabványos megfelelőség (IEEE32) – Úgy tervezték és tesztelték, hogy megfeleljen a semleges földelőeszközök IEEE32 követelményeinek, megbízható teljesítményt biztosítva.

6. Széles feszültség- és áramtartomány – 6,3 kV-tól 35 kV-ig és 10 A-tól 2000 A-ig, sokféle alkalmazást lefed a kis ipari generátoroktól a nagy alállomásokig.

7. Rugalmas időbesorolás – 5 másodperctől 60 másodpercig érhető el, hogy megfeleljen az adott védelmi sémának és a hibaelhárítási időknek.

8. Korrózióálló házak – SUS304, SUS316 vagy festett horganyzott acél opciók beltéri, kültéri vagy tengeri környezethez.

9. Magas szigetelési és BIL szint – A 95 kV-ig terjedő feszültség és a BIL 170 kV-ig terjedő feszültségállósága biztosítja a villámcsapások és kapcsolási túlfeszültségek túlélését.

10. Egyedi tervezési lehetőség – Különleges névleges feszültségek, ellenállásértékek, házkonfigurációk és felügyeleti csomagok állnak rendelkezésre

Termék alkalmazások

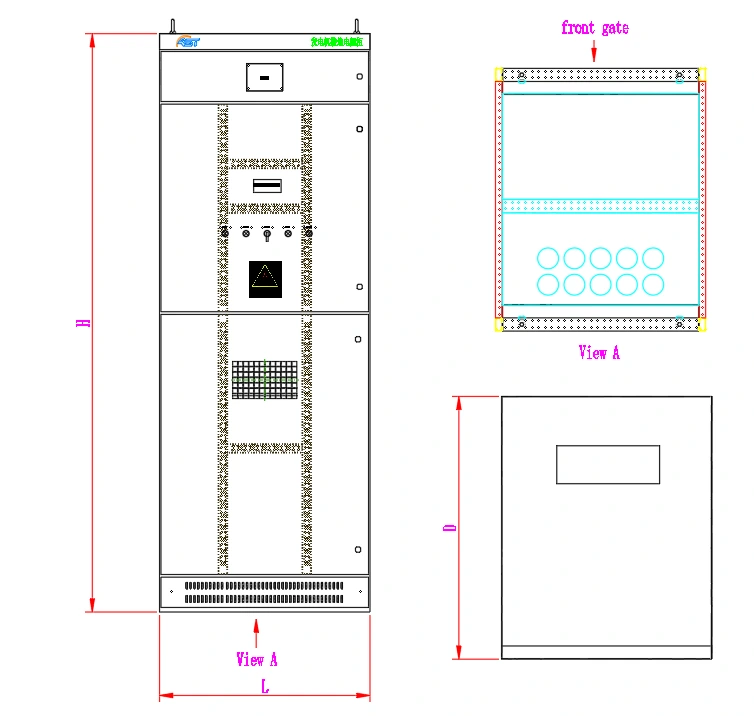

Rajz és méretek

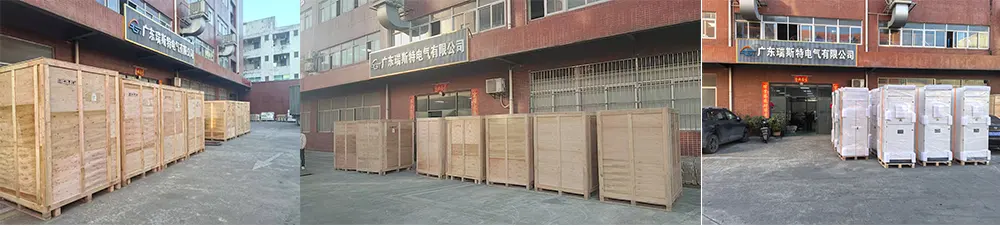

Csomag és szállítás

Az RST Electric minden semleges földelési ellenállás biztonságos szállítását biztosítja:

● Nagy teherbírású láda: Minden NGR biztonságosan van rögzítve egy megerősített acél csúszótalpakra, és egy egyedi rétegelt lemez ládába van zárva, amelyet nemzetközi szállításra terveztek.

● Időjárás elleni védelem: Az egységeket vízálló VCI fóliába csomagolják, szárítóanyag-csomagolásokkal, hogy megakadályozzák a nedvesség bejutását a tengeri szállítás során.

● Emelési rendelkezések: Az emelési pontok és a súlypont egyértelmű címkézése; szállítási konzolok a biztonságos rögzítéshez.

● Sorkapocsvédelem: A nagyfeszültségű perselyeket szállítás közben időjárásálló kupakkal védjük.

● Dokumentáció: Az átfogó szállítási dokumentumok tartalmazzák a csomagolási listákat, a hitelesített vizsgálati jelentéseket, az anyagtanúsítványokat és a vámkezelési támogatást.

● Fuvarozási lehetőségek: FCL tengeri, projekt rakomány vagy légi fuvarozáshoz speciális nehézszállító szállítmányozókkal egyeztetünk.

Minden egység átesik a teljes gyári átvételi teszten (FAT), beleértve az ellenállásmérést, a szigetelési ellenállást, a dielektromos ellenállást és a csomagolás előtti szemrevételezést.

Miért válassza az RST Electricet?

Ha a rendszervédelem kompromisszumok nélküli minőséget kíván, az RST Electric teljesíti.

Közvetlen gyár, földelési szakemberek

● Minősített gyártó vagyunk Kínában, és több mint 10 éve a semleges földelési ellenállás gyártására szakosodtunk.

● Teljes körű házon belüli ellenőrzés a rácselemek gyártása, a burkolatok gyártása, összeszerelése és tesztelése felett – az állandó minőség biztosítása érdekében.

● Közvetlen gyári árak minden NGR-nél, átlátható költségszerkezettel és közvetítők nélkül.

Professzionális gyártás és minőségbiztosítás

● ISO 9001 tanúsítvánnyal rendelkező létesítmények dedikált gyártósorokkal a rozsdamentes acél rácsellenállásokhoz.

● 100%-os elektromos tesztelés (ellenállás, szigetelés, dielektromos, BIL mintavizsgálat) minden egységen.

● A hőkép-ellenőrzés biztosítja az egyenletes hőeloszlást a hibaszimuláció során.

● Tapasztalt mérnökcsapat, amely a középfeszültségű rendszerek védelmére és az IEEE32 megfelelőségre szakosodott.

Globális tapasztalat, megbízható beszállító

● Bizonyított beszállító közüzemi cégeknek, EPC-cégeknek, bányászati ​​üzemeltetőknek és megújulóenergia-fejlesztőknek világszerte.

● Exportálási eredmények több mint 40 országba, köztük az Egyesült Államokba, Kanadába, Ausztráliába, Németországba, Szaúd-Arábiába és Szingapúrba.

● Mély területi szakértelem a semleges földelési alkalmazásokban az energiatermelési, elosztási és ipari szektorokban.

Végtelen testreszabás

● Rendszerfeszültségek: 6,3 kV és 35 kV között (egyedi kivitelben magasabb is elérhető).

● Hibaáramok: 10A - 2000A (különleges névleges értékek állnak rendelkezésre).

● Időbesorolás: 5 másodperctől 60 másodpercig (egyéni időtartamok állnak rendelkezésre).

● Ellenállásértékek: 1Ω és 9999Ω között (alkalmazásonként számolva).

● A burkolat anyagai: SUS304 / SUS316 / Festett acél / Egyedi.

● Monitoring opciók: CT-k / Hőérzékelők / Riasztási érintkezők / Távfelügyelet.

● Kivezetések: Nagyfeszültségű átvezetések / Kábeldobozok / Egyedi.

Megbízható szállítás és élettartam támogatás

● Normál átfutási idő: 15-20 nap a standard minősítéseknél; 20-25 nap a testreszabáshoz.

● Átfogó dokumentáció: Vizsgálati jelentések, anyagtanúsítványok, IEEE32 megfelelőségi nyilatkozatok, CE nyilatkozatok.

● 12 hónapos garancia távoli hibaelhárítással és pótalkatrészek kiszállításával.

● Műszaki támogatás áll rendelkezésre a rendszerintegrációhoz, a relé koordinációhoz és a helyszíni üzembe helyezéshez.
