Semleges földelő ellenállás

Termék funkció

Az RST Electric Semleges Földelő Ellenállása nélkülözhetetlen szerepet játszik a modern középfeszültségű villamosenergia-rendszerekben. Szilárd földelt vagy földeletlen hálózatokban az egyfázisú-föld hibák destruktív áramokat generálhatnak, amelyek károsítják a transzformátorokat, kábeleket és a forgó gépeket, miközben veszélyes lépés- és érintési potenciált hoznak létre. Ez az energiarendszer-ellenállás úgy kezeli ezeket a kockázatokat, hogy pontosan kiszámított ellenállást helyez be a rendszer nullapontja és a földelés közé, korlátozza a földzárlati áramot egy kezelhető szintre – jellemzően 10A és 2000A közé –, miközben elegendő áramot biztosít az érzékeny földzárlat relék számára az érintett áramkör észleléséhez és leválasztásához.

Termék teljesítménye

A semleges földelési ellenállás mögött meghúzódó mérnöki filozófia a hosszú élettartamot és az extrém körülmények között nyújtott teljesítményt hangsúlyozza. Az ellenálló elem kiváló minőségű rozsdamentes acélötvözetekből (SUS430 és SUS304) készült rácsos konfigurációt alkalmaz, amelyet kivételes korrózióállóságuk, stabil hőmérsékleti ellenállási együtthatójuk és mechanikai károsodás nélkül képes ellenállni a hibaesemények során bekövetkező ismételt hőciklusoknak. Ezeket az elemeket robusztus burkolatokba szerelik be, amelyek többféle anyagból állnak rendelkezésre: SUS304 rozsdamentes acél szabványos kültéri használatra, SUS316 tengeri és tengeri környezetekhez, ahol kiváló sópermetezési ellenállás szükséges, vagy festett horganyzott acél a költséghatékony beltéri telepítésekhez.

Az elektromos teljesítményt átfogó vizsgálati protokollok igazolják. A szigetelési ellenállás meghaladja a 100 MΩ-ot, míg a dielektromos ellenállás vizsgálata 32 kV és 95 kV között történik egy percig, a rendszer feszültségétől függően. Az alapimpulzusszint (BIL) névleges értéke 60 kV és 170 kV között van, biztosítva, hogy az ellenállás túlélje a villámcsapásokat és a kapcsolási tranzienseket szigetelési hiba nélkül. Az 5 és 60 másodperc közötti időbesorolások különféle védelmi rendszereket tartalmaznak, az ellenállást úgy tervezték, hogy a teljes hibaenergiát elnyelje, miközben a hőmérsékleti határokon belül marad. Megbízható semleges földelőellenállás-gyártóként Kínában, az RST Electric több mint 10 éves teljesítményellenállás-mérnöki szakértelmét ötvözi a globális földelési gyakorlatok mélyreható ismeretével, hogy olyan alkatrészeket szállítson, amelyek világszerte megfelelnek a közművek, ipari létesítmények és a megújuló energia fejlesztői által támasztott szigorú követelményeknek.

Műszaki előírás

Termékjellemzők

1. Magas hőmérsékletnek ellenálló – Rozsdamentes acél rácselemek, amelyeket úgy terveztek, hogy torzulás, megereszkedés vagy jelentős ellenállásváltozás nélkül ellenálljanak a hibaáram extrém hőterhelésének.

2. Stabil ellenállási jellemzők – Az alacsony TCR ötvözet biztosítja, hogy az ellenállás a hibaciklusok során a szűk tűréshatárokon belül maradjon, fenntartva a pontos áramkorlátozást.

3. Robusztus mechanikai felépítés – A megerősített támasztékokkal ellátott, nagy teherbírású rozsdamentes acél rácsok ellenállnak a vibrációnak, ütésnek és a hibák során fellépő mágneses erőknek.

4. Integrált felügyeleti opciók – Opcionális áramváltók az áram távméréséhez, hőérzékelők a túlmelegedés elleni védelemhez és riasztóérintkezők a SCADA integrációhoz.

5.IEEE32 és IEC megfelelőség – Úgy tervezték és tesztelték, hogy megfeleljen a semleges földelőeszközök nemzetközi szabványainak, megbízható teljesítményt és kezelői biztonságot biztosítva.

6. Széles körű alkalmazási terület – Alkalmas 6,3 kV és 35 kV közötti feszültségű, 10 A és 2000 A közötti hibaáramú rendszerekhez, különféle védelmi filozófiákhoz.

7. Rugalmas időbesorolás – 5 másodperctől 60 másodpercig elérhető, hogy megfeleljen a konkrét relékkoordinációs és hibaelhárítási követelményeknek.

8. Korrózióálló házak – Választható anyagok, köztük SUS304, SUS316 és festett horganyzott acél az optimális tartósság érdekében bármilyen környezetben.

9. Magas szigetelési és impulzusszintek – A 170 kV-ig terjedő BIL-besorolás és a 95 kV-os teljesítményfrekvencia-tűrés biztosítják a villámcsapások és kapcsolási túlfeszültségek túlélését.

10. Egyedi tervezési képesség – Speciális feszültségértékek, ellenállásértékek, házkonfigurációk és felügyeleti csomagok állnak rendelkezésre egyedi alkalmazásokhoz.

Termék alkalmazások

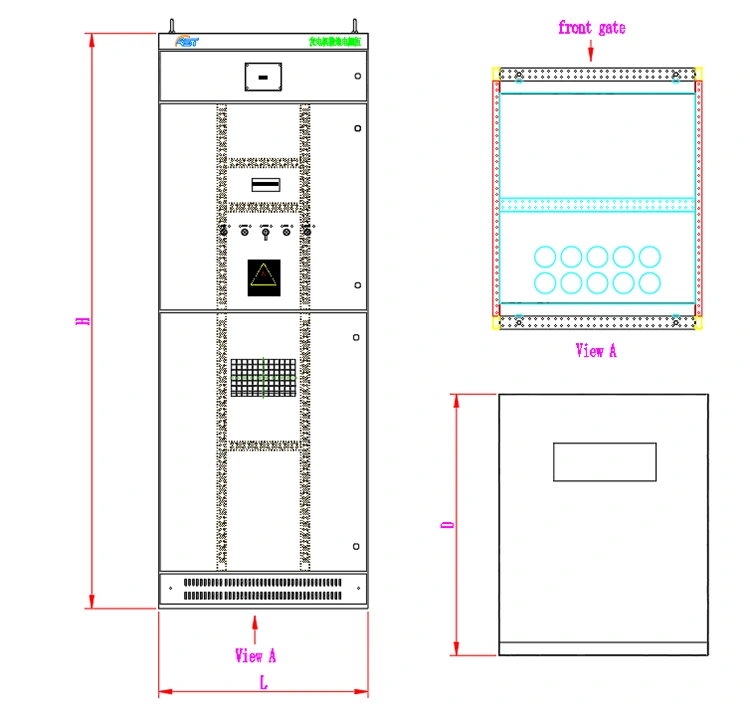

Rajz és méretek

Spec L(mm) Szé(mm) H(mm) Tömeg (KG)

6,3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

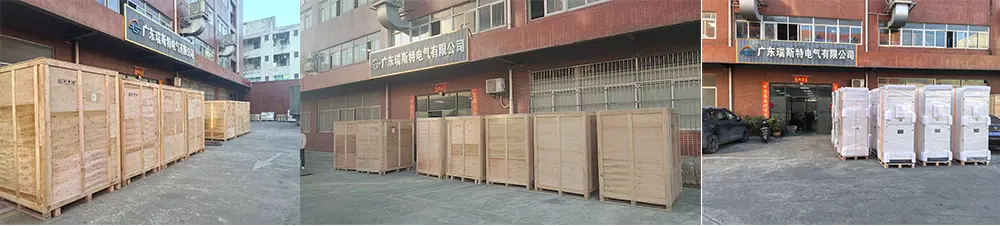

Csomag és szállítás

Az RST Electric szigorú csomagolási protokollokat alkalmaz minden semleges földelési ellenálláshoz:

● Exportra érdemes rekesz: Minden NER biztonságosan rögzítve van egy nagy teherbírású acél talpra, és egy egyedi gyártású, füstölésmentes rétegelt lemez ládába van zárva, amely megfelel az ISPM 15 nemzetközi szállítási szabványoknak.

● Nedvességvédelem: Az egységeket VCI (Vapor Corrosion Inhibitor) fóliába csomagolják szárítóanyag-csomagokkal, hogy megakadályozzák a kondenzáció okozta károkat a tengeri szállítás során.

● Emelés és kezelés: A súlypont és az emelési pontok egyértelmű címkézése; szállítási konzolok és szórórudak a daru biztonságos kezeléséhez.

● Perselyvédelem: A porcelán perselyeket időjárásálló kupakkal és habpárnával védik a sérülések elkerülése érdekében.

● Dokumentáció: Az átfogó szállítási dokumentáció tartalmazza a csomagolási listákat, a hitelesített gyári vizsgálati jelentéseket, az anyagtanúsítványokat és a vámkezelési támogatást.

● Fuvarozási lehetőségek: Tapasztalt nehézszállító szállítmányozókkal együttműködünk FCL-tengeri, projektrakomány-, ömlesztett vagy légi fuvarozáshoz.

Minden egység teljes körű gyári átvételi teszten (FAT) esik át, amelyet szükség esetén az ügyfelek képviselői is tanúsítanak, beleértve az ellenállásmérést, a szigetelési ellenállást, a dielektromos ellenállást és a szemrevételezést.

GYIK

K: Milyen alapvető gyártási képességekkel rendelkezik az RST Electric?

V: Az RST Electric egy teljes körű engedéllyel és tanúsítvánnyal rendelkező gyártó Kínában, amely több mint 10 éve a semleges földelő ellenállás tervezésére és gyártására szakosodott. Teljes vertikális integrációs gyártási kapacitással rendelkezik, amely a rácselemek gyártásától a héjgyártáson, a késztermék összeszerelésen át az ellenőrzésig és az átvételig terjed, mindezt a folyamat során függetlenül ellenőrzik, hogy biztosítsák a termék stabil és nyomon követhető minőségét, valamint kiküszöböljék a kiszervezésből eredő minőségi kockázatokat minden egyes szakaszban. ISO 9001 tanúsítvánnyal rendelkező gyárunk van, amely a rozsdamentes acél rácsellenállásokhoz és a középfeszültségű alkatrészekhez dedikált gyártósorokkal van felszerelve. Minden földelési ellenállás 100%-os rutinellenőrzésen esik át, mielőtt elhagyja a gyárat, és olyan magindikátorokat is lefed, mint az ellenállásérték, a szigetelési ellenállás és a tápfrekvencia-ellenállási feszültség. Ezzel egyidejűleg olyan típusteszteket is végeznek, mint a villámimpulzus (BIL), a hőmérséklet-emelkedés ellenőrzése és a rövid távú áramkapacitás, hogy átfogóan megbizonyosodjanak arról, hogy a termék teljesítménye megfelel a szabványoknak. Ezenkívül mérnökcsapatunk nagy tapasztalattal rendelkezik, és a földelési rendszerek tervezésére, az IEEE32/IEC szabványok alkalmazására és a védelmi koordinációra összpontosít. Teljes mértékben ellenőrizni tudják a termék kompatibilitását a tervezéstől a gyártásig.

K: Milyen testreszabási paramétereket támogat a semleges földelési ellenállás?

V: Az RST Electric átfogó testreszabási szolgáltatásokat kínál. A paraméterek rugalmasan beállíthatók az ügyfelek aktuális alkalmazási forgatókönyvei szerint, hogy megfeleljenek a különféle személyre szabott igényeknek. A rendszerfeszültség jellemzően 6,3 kV-tól 35 kV-ig terjed, és testreszabott tervezéssel magasabb feszültség érhető el. A hibaáram 10A-tól 2000A-ig terjed, és szükség szerint speciális névleges értékek alakíthatók ki. Az időbesorolás 5-60 másodperc, és a konkrét időtartam testreszabható. Az ellenállásérték az alkalmazási forgatókönyv alapján számítható ki, 1Ω és 9999Ω között. Ezenkívül a héj anyaga SUS304, SUS316 rozsdamentes acél, festett acél vagy egyedi ötvözetek közül választható. A védettségi szint IP23-tól IP65-ig állítható a helyszíni környezetnek megfelelően. Ugyanakkor az áramváltók (CT-k), hőérzékelők, riasztóérintkezők és távfelügyeleti interfészek felszerelhetők, hogy teljes mértékben megfeleljenek a különböző iparágak földelésvédelmi követelményeinek.

K: Van-e cégének globális ellátási tapasztalata?

V: Az RST Electric kiterjedt globális ellátási tapasztalattal rendelkezik. Öt kontinens megbízható beszállítója az EPC-vállalkozók, áramszolgáltatók, ipari szolgáltatók és megújulóenergia-fejlesztők számára. Termékeinket több mint 40 országba és régióba exportálták, lefedve az olyan főbb piacokat, mint az Egyesült Királyság, Németország, az Egyesült Arab Emírségek, Szaúd-Arábia, Ausztrália, Szingapúr és Dél-Afrika. Mélyreható iparági tapasztalattal rendelkezünk a semleges földelőellenállások alkalmazása terén, és ismerjük a különböző nemzeti és nemzetközi szabványokat. Pontosan ki tudjuk elégíteni a különböző ügyfelek megfelelőségi követelményeit, legyen szó villamosenergia-rendszerekről, ipari üzemekről vagy megújuló energia projektekről. Rendkívül alkalmazkodó és megbízható semleges földelési ellenállási megoldásokat tudunk biztosítani, hogy segítsünk ügyfeleinknek rendszereik biztonságos földelésvédelmében.

K: Mi a szállítási idő? Mik a segédanyagok és az értékesítés utáni garanciák?

V: Az RST Electric stabil termelési kapacitással rendelkezik, és hatékonyan tud válaszolni az ügyfelek rendelési igényeire. A normál specifikációjú, normál semleges földelési ellenállás esetén a szállítási idő 30-45 munkanap; egyedi termékek esetében a szállítási idő 45-60 munkanap, biztosítva, hogy ez ne befolyásolja a megrendelők projekt előrehaladását. Minden egyes terméktételhez teljes műszaki dokumentumokat mellékelnek, beleértve a vizsgálati jelentéseket, az anyagtanúsítványokat, az IEEE32 megfelelőségi nyilatkozatot, az IEC-nyilatkozatot, valamint az üzemeltetési és karbantartási kézikönyvet, amelyet kényelmesen elfogadhatnak, a megfelelőség ellenőrzését és későbbi felhasználást is biztosítanak az ügyfelek. 24 hónap garanciális szervizt biztosítunk. A globális alkatrész-hálózatra támaszkodva távoli hibadiagnózist és gyors alkatrészszállítást tudunk biztosítani. Ugyanakkor értéknövelt szolgáltatásokat is tudunk nyújtani, például helyszíni hibakeresési támogatást az ügyfelek igényei szerint, és teljes körű védelmet nyújtunk az ügyfél projektje számára a folyamat során.

K: Milyen előnyökkel jár az RST Electric választása a beszerzési költségek és az ár-érték arány tekintetében?

V: Ragaszkodunk a gyári közvetlen ellátási modellhez, középszintű áremelkedések nélkül. Az árképzés teljesen átlátható, lehetővé téve az ügyfelek számára, hogy jó minőségű semleges földelő ellenállást vásároljanak ésszerűbb áron, jelentősen javítva a beszerzés ár-érték arányát. Ugyanakkor termékeink a teljes független gyártási folyamat során készülnek és szigorú ellenőrzéseken esnek át, biztosítva a stabil minőséget és a hosszú élettartamot, ami hatékonyan csökkentheti a karbantartási és csereköltségeket a jövőben. Ezen túlmenően mérnökcsapatunk az ügyfél projektkövetelményei alapján optimalizálhatja a terméktervezést, miközben biztosítja, hogy a teljesítmény megfeleljen a szabványoknak, költséghatékonyabb megoldásokat kínálva ügyfeleinek, amelyek egyensúlyban tartják a termékminőséget, a megfelelőséget és a beszerzési költségeket, lehetővé téve az ügyfelek számára, hogy alacsony költségű és nagy biztonságú rendszerföldelési védelmet érjenek el.
