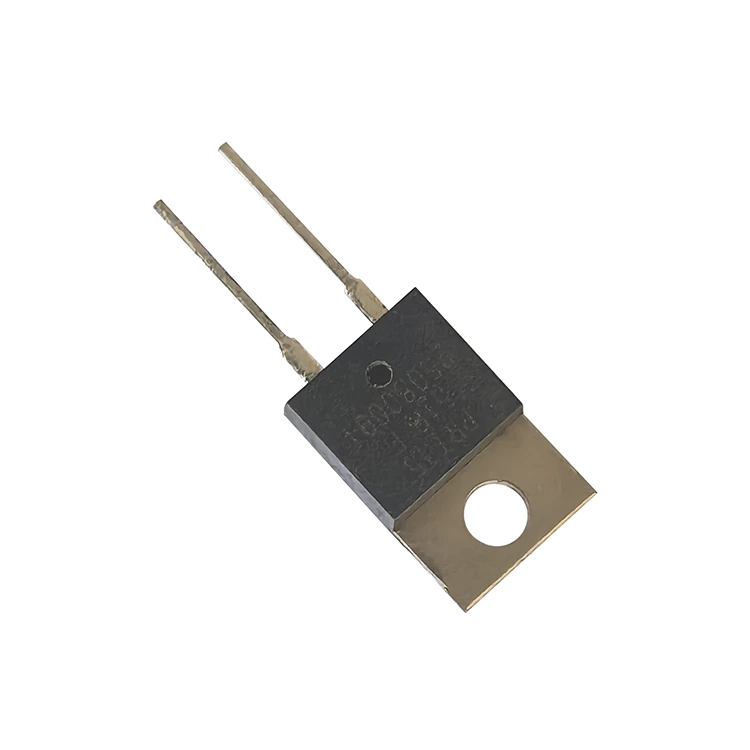

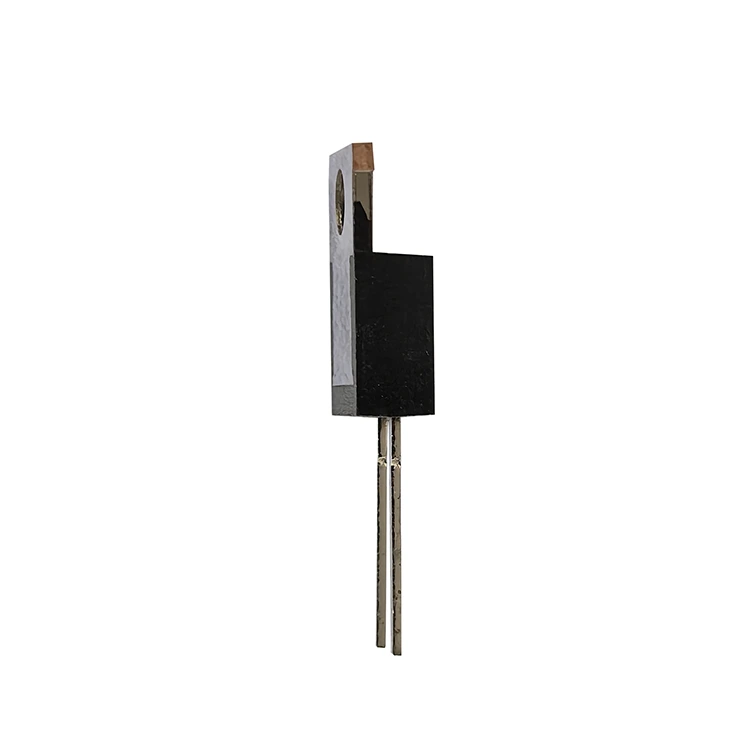

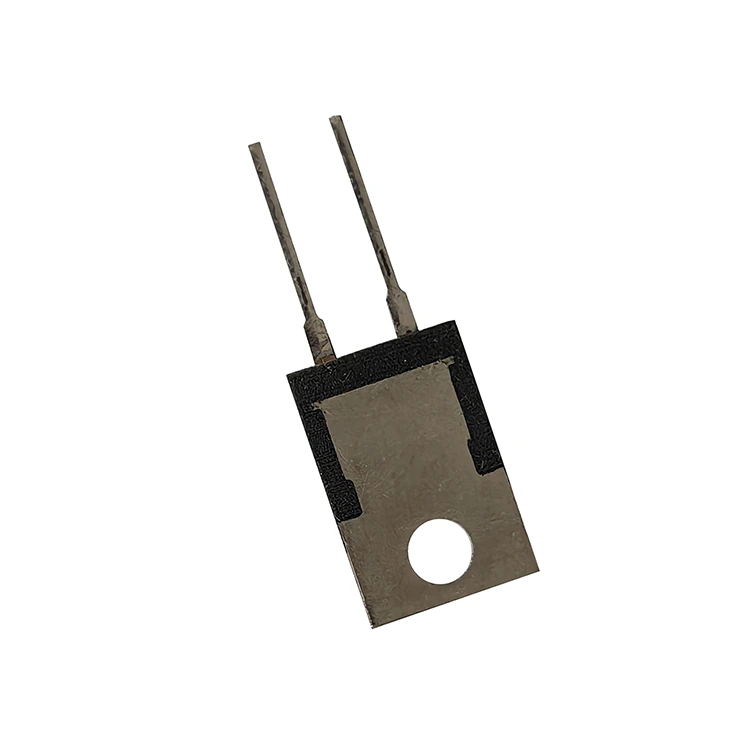

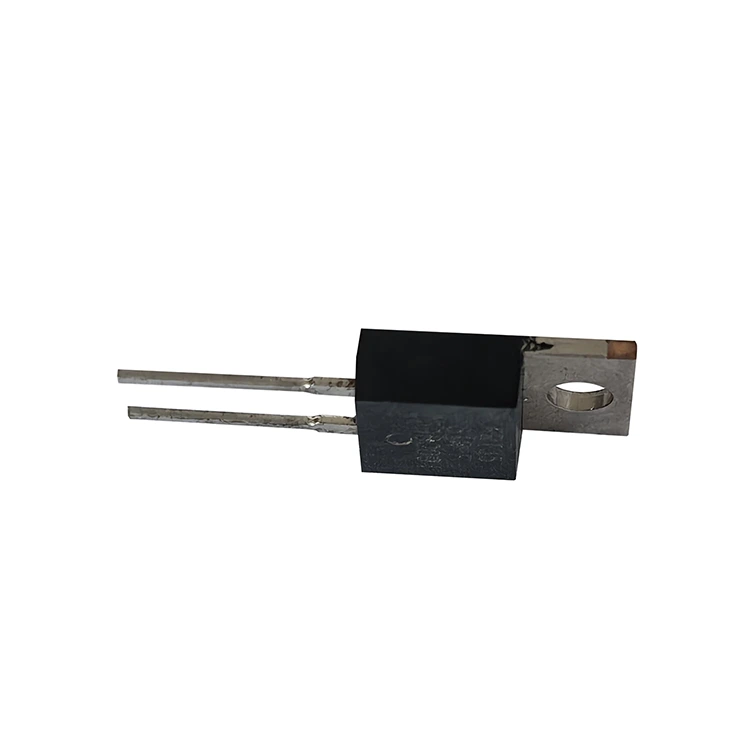

TO220 vastagrétegű teljesítményellenállás

Az RST Electric TO220 vastagrétegű teljesítményellenállása áthidalja a szakadékot a hagyományos átmenő lyukú teljesítményellenállások és a fejlett felületre szerelhető eszközök között, és a hűtőbordára szerelhető alkatrész hőteljesítményét kínálja a megszokott TO220 lábnyom mellett. Ezt a hűtőborda-rögzítő ellenállást olyan alkalmazásokhoz tervezték, ahol a kártya helye prémium, de a teljesítménydisszipciós követelmények meghaladják az SMD-komponensek által kezelhető mennyiséget. A TO220 csomag lehetővé teszi az egycsavaros felszerelést közvetlenül a házra vagy a hűtőbordára, termikus interfész anyagok felhasználásával a hő hatékony elvezetésére az ellenálló elemről.

Belső szerkezet

A Power Thick Film Resistor belső felépítése egy alumínium-oxid szubsztrátumra lerakott, nagy stabilitású ellenálló rétegből áll, amelyet azután huzallal kötnek az ólomkerethez, és öntött műanyag csomagolásba kapszulázzák. Ez a konstrukció kiváló szigetelési tulajdonságokat biztosít, ellenáll akár 1800 VAC feszültségnek, és 10 GΩ-nál nagyobb szigetelési ellenállást tart fenn. A vastagréteg-technológia nem induktív jellege minimális parazita induktivitást biztosít, így a PRT sorozat alkalmas nagyfrekvenciás kapcsolóáramkörökhöz, ahol a huzalellenállások elfogadhatatlan fáziseltolódást okoznak.

Teljesítmény besorolás

A PRT sorozat két teljesítménykategóriában érhető el:

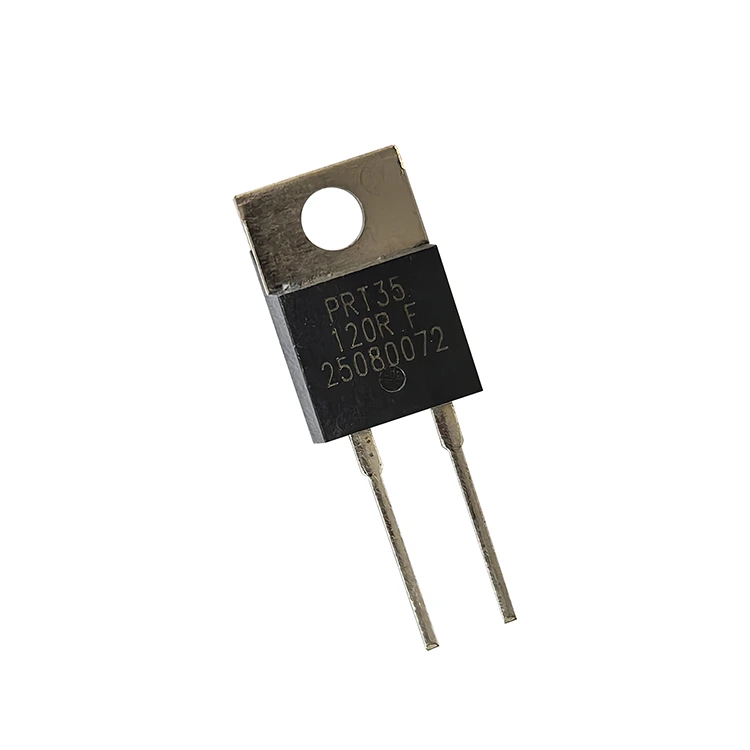

● PRT35 – 35 W 25°C-os házhőmérsékleten (2,5 W hűtőborda nélkül)

● PRT50 – 50W 25°C-os házhőmérsékleten (3W hűtőborda nélkül)

Az ellenállásértékek 0,1Ω-tól 1MΩ-ig terjednek, a TCR opciók ±50 ppm/°C-tól (10Ω feletti pontossági értékek esetén) ±300 ppm/°C-ig (alacsony ohmos vagy nagy ellenállású tartományokhoz). A szabványos tűréshatárok közé tartozik a ±0,5%, ±1%, ±5% és ±10%, amely egyaránt alkalmas a nagy pontosságú műszerekre és az általános célú áramellátási alkalmazásokra. Megbízható To220 vastagfilmes teljesítményellenállás-gyártóként Kínában az RST Electric több mint 10 éves vastagréteg-mérnöki szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek megbízható, stabil teljesítményt nyújtanak az igényes teljesítményű elektronikus áramkörökben.

Műszaki előírás

TCR ellenállási tartomány szerint

Elektromos teljesítmény

● Ólomhuzal anyagok: ónozott réz

● Maximális nyomaték: 0,9 Nm

● A teljesítménykorlát a csomagolás felületi hőmérsékletétől függ.

● Hőmérsékletmérés szükséges a hűtőborda lemez középső részének méréséhez.

● A hőelvezető krémet megfelelően kell felhordani

Melyek a To220 Thick Film Power Resistor fő előnyei?

1.TO220 szabványos csomag – Ipari szabvány alapterülete egycsavaros rögzítéssel leegyszerűsíti a mechanikai integrációt és a hőkezelést.

2. Nagy teljesítménysűrűség – 35 W (PRT35) vagy 50 W (PRT50) 25°C-os házhőmérsékleten, ami lehetővé teszi a kompakt teljesítményfokozatok kialakítását.

3. Széles ellenállási tartomány – 0,1Ω-tól 1MΩ-ig egyetlen sorozatban, lefedi az alkalmazásokat az áramérzékeléstől a nagy impedanciájú feszültségosztásig.

4.Kiváló szigetelés – Ellenáll az 1800VAC dielektromos szilárdságnak >10GΩ szigetelési ellenállás mellett, ami biztosítja a biztonságot a nagyfeszültségű áramkörökben.

5. Nem induktív felépítés – A vastagréteg-technológia minimalizálja a parazita induktivitást, ideális nagyfrekvenciás kapcsolási alkalmazásokhoz.

6. Precíziós tűréshatárok – ±0,5%, ±1%, ±5% és ±10% méretben kapható, hogy megfeleljen a nagy pontosságú és az általános célú követelményeknek.

7. Alacsony TCR opciók – Akár ±50 ppm/°C, 10 Ω-nál nagyobb pontosságú értékek esetén, stabil teljesítményt biztosítva a hőmérséklet-ingadozások között.

8. Könnyű összeszerelés – Egyetlen M3 csavaros rögzítés 0,9 Nm maximális nyomatékkal; A vezetékek ónozottak a megbízható forrasztási csatlakozások érdekében.

9. Sokoldalú alkalmazások – Alkalmas kapcsolóüzemű tápegységek, csillapító áramkörök, teljesítményerősítők, feszültségszabályozás és impulzusterhelés vezérlésére.

10. Robusztus felépítés – A formázott műanyag tok megvédi az ellenálló elemet a mechanikai igénybevételtől és a környezeti szennyeződésektől.

Termék alkalmazások

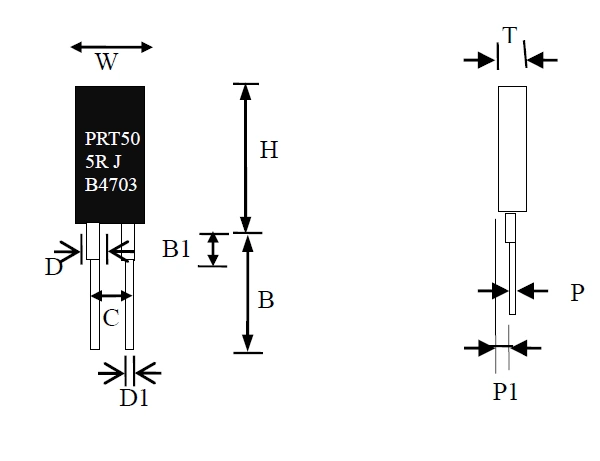

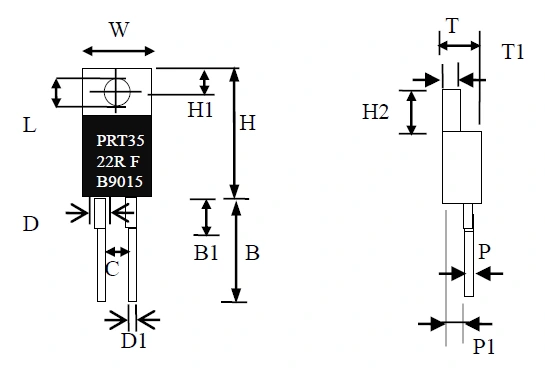

Rajz és méretek

Csomagolási és szállítási utasítások

Cégünk szigorúan ellenőrzi minden szállítási lépést, hogy a To220 Thick Film Power Resistor biztonságosan megérkezzen.

Az ömlesztett szállításhoz antisztatikus csöveket vagy raklapokat használnak a csomagoláshoz. Minden ellenállás egymástól függetlenül egy antisztatikus tasakba van zárva, hab párnázás kíséretében, amely hatékonyan megakadályozza a csapok elhajlását és az alkatrészek károsodását; A csap végén további hab van rögzítve, hogy elkerülje a szállítás közbeni ütéseket. Személyre szabott csomagolási szolgáltatásokat is biztosítunk, lehetővé téve a csomagolási specifikációk módosítását a beszerzési igényeknek megfelelően.

Mielőtt minden ellenállás elhagyja a gyárat, 100%-os elektromos tesztelésnek vetik alá. Csak azokat csomagolják, amelyek átmennek a teszten. A szállítás tartalmazza a csomagolási listát, az ellenőrzési jelentést és egyéb komplett anyagokat. A szállítás módja rugalmas. A kis tételes rendeléseket nemzetközi futárszolgálatok, például a DHL vagy a FedEx, a közepes tételes rendeléseket légi, a nagy tételes rendeléseket pedig tengeri szállítmányokkal szállítják, egyensúlyba hozva a hatékonyságot és a költségeket. A tárolást jól szellőző és száraz környezetben kell végezni, távol a korrozív anyagoktól, hogy elkerülje a termék teljesítményének befolyásolását.

Gyári közvetlen ellátási előny

A To220 vastagrétegű teljesítményellenállások kutatására és gyártására szakosodott gyártóként több mint 10 éves iparági tapasztalattal rendelkezünk, és minden közbenső lépés nélkül elérjük a teljes folyamat önellenőrzését az ötvözetválasztástól a vastagréteg-lerakáson át a termékellenőrzésig. A gyári közvetlen beszállítási modell kiküszöböli a közvetítők által felszámított prémiumot, így a vásárlók kedvezőbb áron juthatnak kiváló minőségű termékekhez. Ugyanakkor testreszabott gyártást tudunk biztosítani a követelményeknek megfelelően, pontosan illeszkedve a tényleges használati forgatókönyvekhez az ellenállásérték, a teljesítmény és a tű specifikációihoz.

Teljes gyártási rendszerrel rendelkezünk, és megszereztük az ISO 9001 minőségi tanúsítványt. Minden termék szigorú tesztelésen esik át, és megfelel az autóipari és ipari felhasználási szabványoknak. Professzionális mérnöki csapatunk is van, amely műszaki támogatást és megoldásoptimalizálást tud nyújtani, segítve a vásárlókat a termékintegráció hatékony befejezésében.

GYIK

1.Kérdés: Mennyire hatékony a csomagolás védelme?

Válasz: Antisztatikus csomagolást és hab párnázást használunk. Az ömlesztett szállításhoz speciális kartondobozokat használunk. A csapoknál további rögzítések találhatók, amelyek hatékonyan megakadályozzák a szállítás közbeni ütéseket és sérüléseket. Ezzel egyidejűleg az áruval együtt ellenőrzési jegyzőkönyvet is mellékelünk a termékek sértetlenségének biztosítására.

2. Kérdés: Milyen forgatókönyvekre alkalmazható a To220 Thick Film Power Resistor?

Válasz: Főleg olyan forgatókönyvekhez alkalmas, mint a tápegység, az ipari vezérlés és az autóelektronika. Támogatja a teljes dimenziós testreszabást, beleértve a teljesítményt, az ellenállásértéket, a tű specifikációit, a terminál típusát stb. A tényleges igényeknek megfelelően állítható, hogy megfeleljen a különböző használati forgatókönyveknek.

3. Kérdés: Garantált a termék minősége?

Válasz: A termék szigorú tesztelésen esett át, és megfelel az autóipari szintű megbízhatósági szabványoknak. 12 hónap garancia jár hozzá. Távoli hibadiagnosztikát és alkatrész-utánpótlási szolgáltatásokat is kínál. A termékhez mellékeljük a teljes vizsgálati jelentést és a minősítési dokumentumokat, biztosítva a gondtalan vásárlást a folyamat során.

4. Kérdés: Milyen hosszú a szállítási ciklus?

Válasz: Gyári közvetlen szállítást kínálunk, ami lehetővé teszi a gyártási ciklus rugalmas beállítását. Normál modelleknél a szállítási idő 10-15 munkanap. Egyedi modellek esetén 15-25 munkanap. A szállítási idő a beszerzési igényekhez igazítható, valamint technikai támogatás is biztosított.
