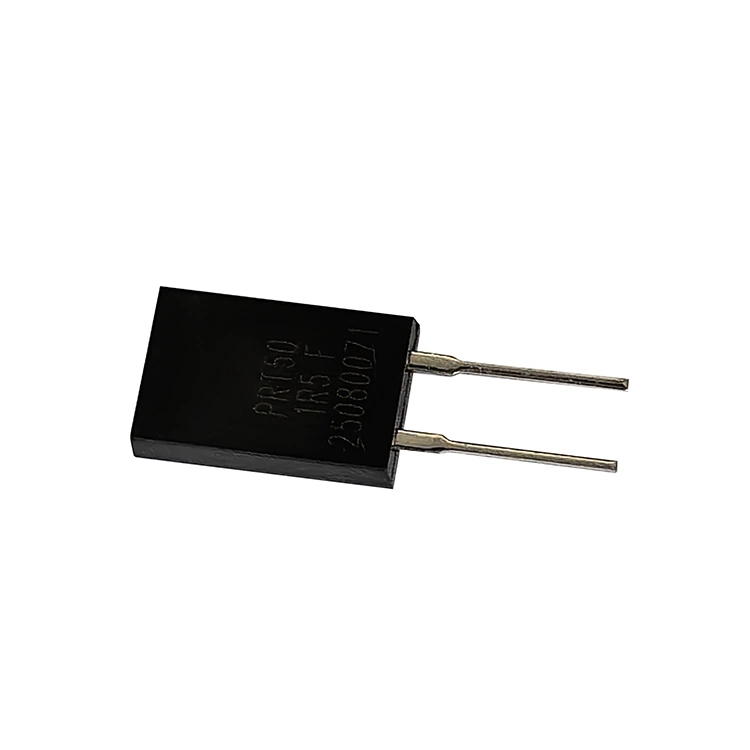

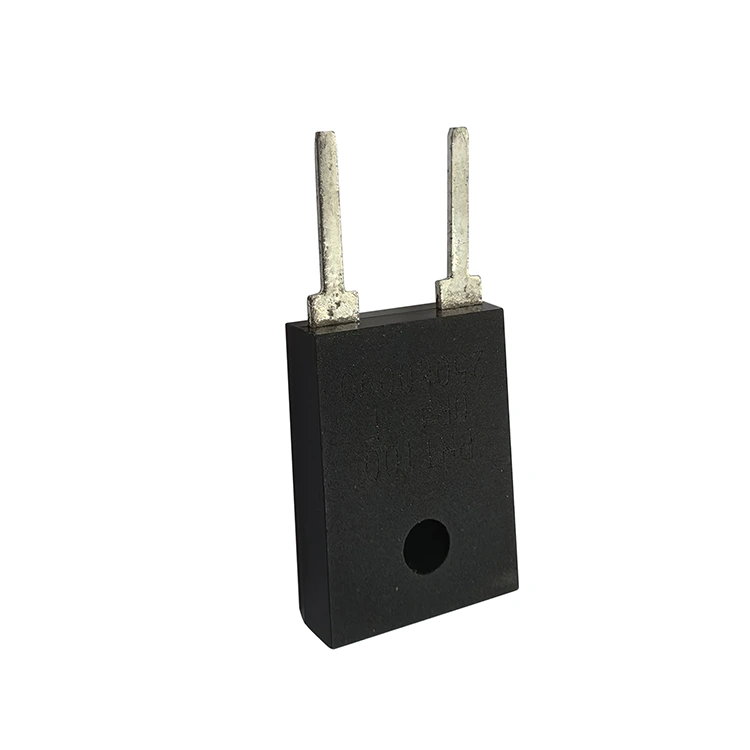

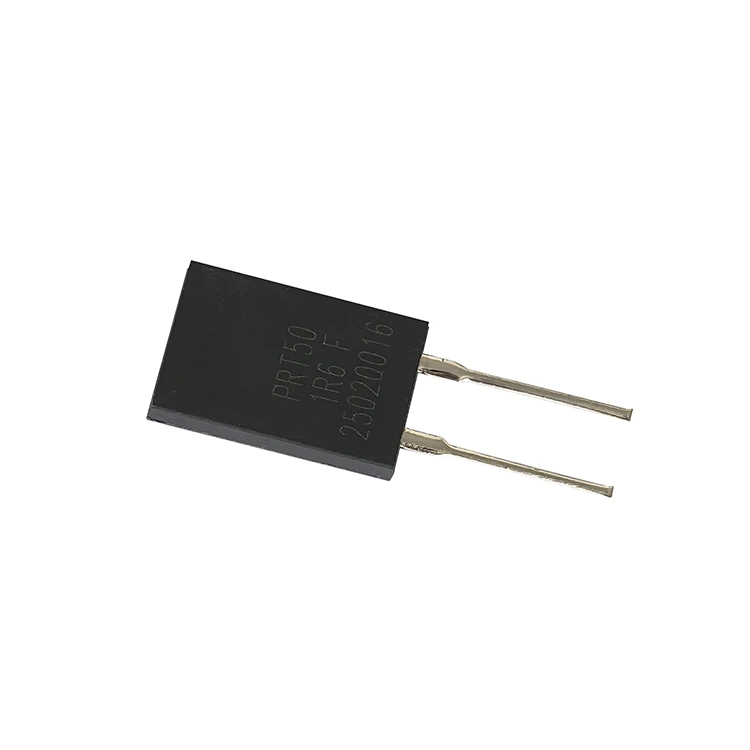

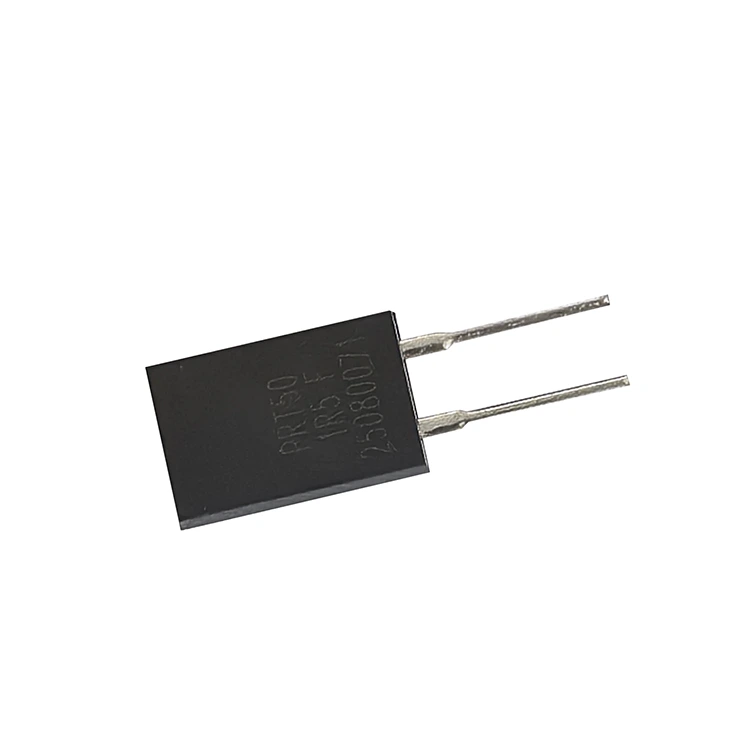

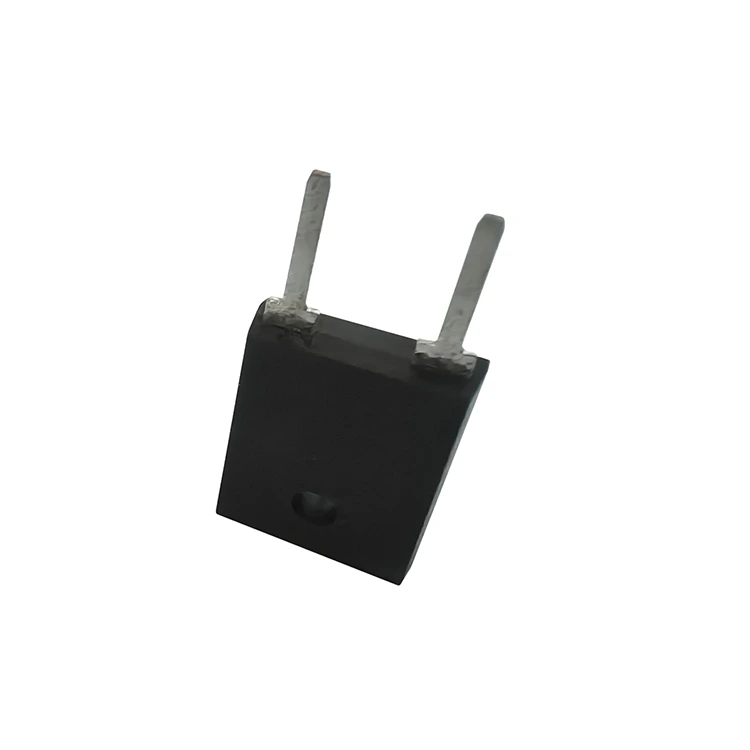

TO247 vastagrétegű teljesítményellenállás

Az RST Electric TO247 Thick Film Power Resistor a következő lépést jelenti a teljesítményellenállások csomagolásában, lényegesen nagyobb teljesítménykezelést kínálva, mint a hagyományos TO220 eszközök, miközben megőrzi az ismerős, könnyen felszerelhető formát. Olyan alkalmazásokhoz tervezték, ahol a 35 W vagy az 50 W nem elegendő, de a nagyobb vázra szerelhető ellenállások nem praktikusak, ez a hűtőbordára szerelhető ellenállás 100 W teljesítményt ad 25 °C-os házhőmérsékleten (3,5 W hűtőborda nélkül) egy kompakt TO247 csomagban. Az egycsavaros rögzítési interfész leegyszerűsíti a mechanikai integrációt, lehetővé téve a mérnökök számára, hogy az eszközt közvetlenül a hűtőbordához vagy a házhoz rögzítsék termikus interfész anyagok felhasználásával az optimális hőátadás érdekében.

Optimalizált építészet

Ennek a nagy teljesítményű vastagfilm-ellenállásnak a belső felépítése az elektromos teljesítmény és a hőhatékonyság szempontjából egyaránt optimalizált. A nagy stabilitású ellenálló réteget alumínium-oxid szubsztrátumra hordják fel, amelyet azután huzallal rögzítenek az ólomkerethez, és egy masszív öntött műanyag csomagolásba kapszulázzák. Ez a konstrukció kivételes szigetelési tulajdonságokat biztosít, ellenáll az 1800 VAC feszültségnek, és 10 GΩ-nál nagyobb szigetelési ellenállást tart fenn. A vastagréteg-technológia nem induktív jellege minimális parazita induktivitást biztosít, így a PRT100 alkalmas nagyfrekvenciás kapcsolóáramkörökhöz és gyors tranziens alkalmazásokhoz.

Szigorú jelenetadaptáció

A PRT100 sorozat széles ellenállási tartományt fed le 0,2Ω és 1MΩ között, a TCR opciókkal ±50 ppm/°C-tól (>10Ω-nál nagyobb pontosságú értékekhez) ±300 ppm/°C-ig (alacsony ohmos vagy nagy ellenállású tartományokhoz). A szabványos tűréshatárok közé tartozik a ±1%, ±5% és ±10%, ami mind a nagy pontosságú műszerekhez, mind az általános célú áramellátáshoz alkalmas. Kibővített -65°C és +175°C közötti üzemi hőmérsékleti tartományával ez a TO247 ellenállás kiválóan alkalmas zord környezetben, ahol a megbízhatóság a legfontosabb. Megbízható To247 vastagfilmes teljesítményellenállás gyártóként Kínában az RST Electric több mint 10 éves vastagréteg-mérnöki szakértelmét egyesíti a precíziós gyártással, hogy megbízható, stabil teljesítményt biztosítson a legigényesebb teljesítményelektronikai áramkörökben.

Műszaki előírás

Szabványos specifikáció

Elektromos teljesítmény

● Ólomhuzal anyagok: ónozott réz

● Maximális nyomaték: 0,9 Nm

● A PRT100 névleges teljesítménye 25°C-on 3,5 W hűtőborda nélkül.

● A teljesítménykorlát a csomagolás felületi hőmérsékletétől függ.

● A hőelvezető krémet megfelelően kell felhordani

Melyek a To247 vastagrétegű teljesítményellenállásunk előnyei versenytársainkhoz képest?

1.Nagy teljesítménysűrűség – 100 W 25°C-os házhőmérsékleten, amely lehetővé teszi a kompakt, nagy teljesítményű kialakítást anélkül, hogy nagyméretű, alvázra szerelhető ellenállásokra lenne szükség.

2.TO247 Ipari szabványos csomag – Az ismerős alapterület az egycsavaros rögzítéssel leegyszerűsíti a mechanikai integrációt és a hőkezelést.

3. Kiterjesztett hőmérsékleti tartomány – -65°C és +175°C között működik, zord ipari, autóipari és repülőgépipari környezetben használható.

4. Nagyfeszültségű képesség – 700 V maximális üzemi feszültség és 1800 VAC dielektromos szilárdság biztosítja a biztonságos működést a nagyfeszültségű áramkörökben.

5. Széles ellenállási tartomány – 0,2Ω-tól 1MΩ-ig egyetlen sorozatban, lefedi az alkalmazásokat a nagyáramú érzékeléstől a nagy impedanciájú feszültségosztásig.

6. Nem induktív konstrukció – A vastagréteg-technológia minimalizálja a parazita induktivitást, így ideális a nagyfrekvenciás kapcsolási és snubber alkalmazásokhoz.

7. Precíziós tűréshatárok – ±1%, ±5% és ±10%-ban kapható, hogy megfeleljen a nagy pontosságú és az általános célú követelményeknek.

8. Alacsony TCR opciók – Akár ±50 ppm/°C precíziós értékek esetén >10Ω, stabil teljesítményt biztosítva a hőmérséklet-ingadozások között.

9.Kiváló szigetelés – Ellenáll 1800VAC feszültségnek >10GΩ szigetelési ellenállás mellett, ami biztosítja a biztonságot a nagyfeszültségű áramkörökben.

10. Robusztus felépítés – A formázott műanyag tok megvédi az ellenálló elemet a mechanikai igénybevételtől, a nedvességtől és a szennyeződésektől.

Termék alkalmazások

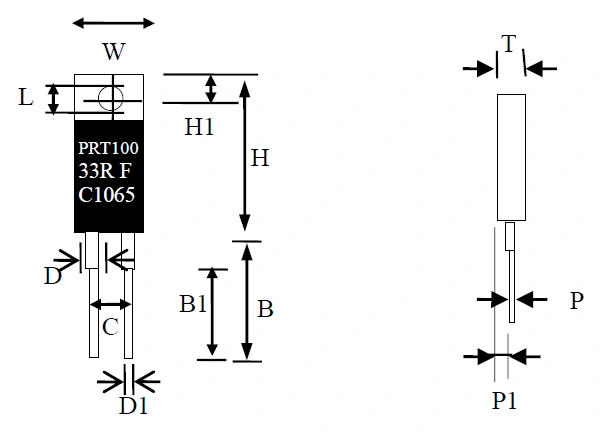

Rajz és méretek:
