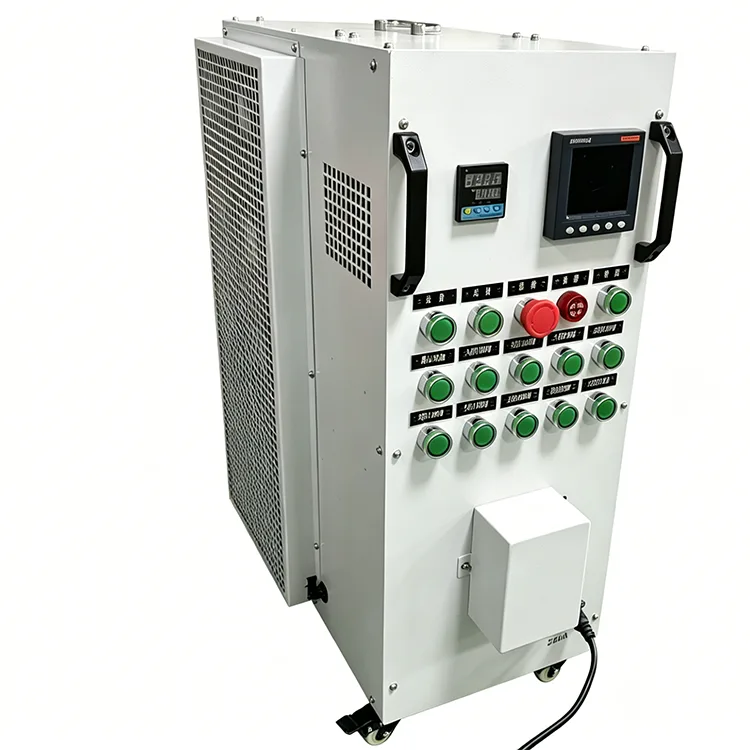

120kW-200VAC terhelés Bank

3. Az alapvető összetevők anyagának és folyamatának bemutatása

3.1 Terhelési ellenállás egység

1. Adopt Fe-Cr-Al ötvözetből készült ellenálláshuzal magas hőmérséklet-állósággal, oxidációállósággal és kiváló hőstabilitással

2. Egyenletes hőképződés, nincs deformáció vagy öregedés hosszú távú teljes terhelés mellett, kis ellenállás-sodródás

3. 400 Hz-es köztes frekvenciájú munkakörülményekre optimalizálva, alacsony reaktív veszteséggel és stabil, tiszta ellenállási jellemzőkkel

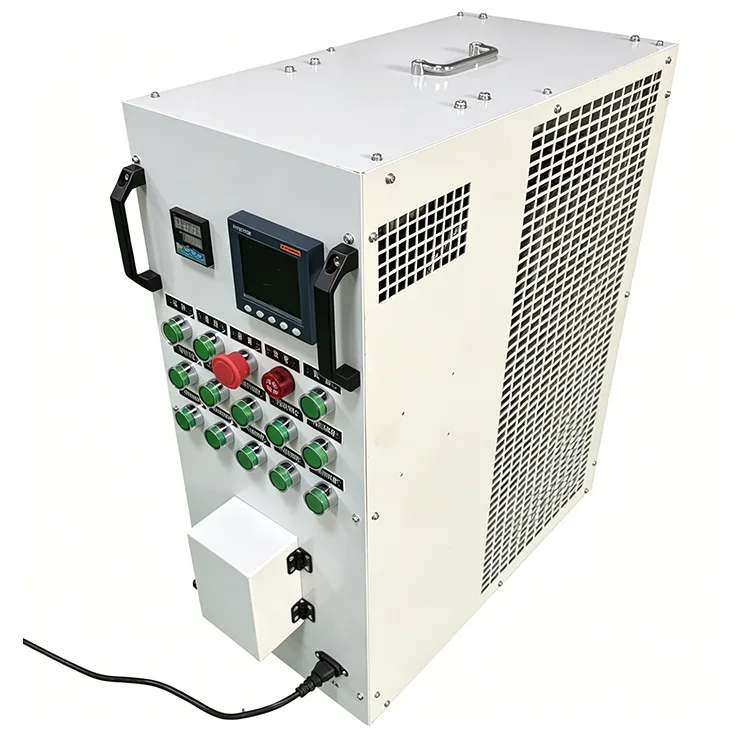

3.2 Hűtőventilátor-rendszer

1. A 120 kW-os 200 V-os hordozható AC Load Bank speciális, alacsony zajszintű axiális áramlási ventilátorokkal van felszerelve, nagy szilárdsággal, korrózióállósággal és hosszú élettartammal

2. Nagy levegőmennyiség és légnyomás a hő gyors elvezetése érdekében a töltőmodulokból

3. Több mechanikus hőmérséklet-érzékelő beszerelve a raktérbe és a levegőkimenetbe; automatikus terhelésleválasztás és riasztás a hőmérséklet túllépése után

4. Ventilátor reteszelési logika: a terhelést csak a ventilátor normál működése után lehet bekapcsolni a túlmelegedés elkerülése érdekében

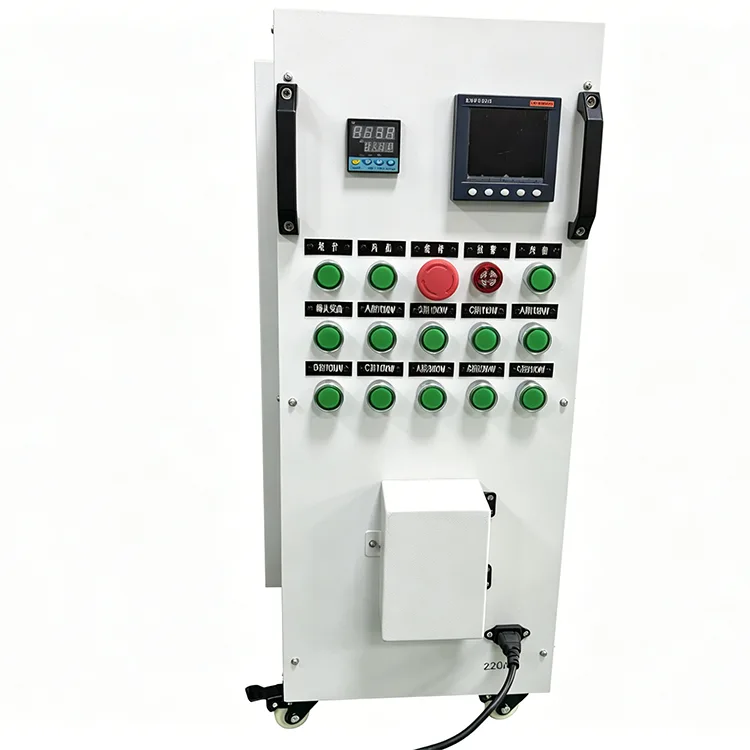

3.3 Elektromos vezérlés és adatgyűjtés alapvető részei

1. Érintkező: Schneider LC1D sorozat, érintkezés elleni abláció és megbízható működés

2. Kisfeszültségű vezérlőelemek: Chint/Schneider megszakítók, nyomógombok és jelzőlámpák

3. Adatgyűjtés: Qingzhi többfunkciós mérő a feszültség, áram, teljesítmény és frekvencia pontos valós idejű gyűjtéséhez

4. Vezetőképes részek: tiszta réz gyűjtősín, alacsony hőtermelés és kiváló oxidációs ellenállás

4. Szabványos kezelési útmutató

4.1 Üzemeltetés előtti ellenőrzés

1. Elhelyezés: sík beltéri talajra helyezze; tartalék ≥30 cm szellőző hely az oldalsó levegő bemeneten/kimeneten; ne zárja el a légcsatornákat

2. Megjelenés ellenőrzése: A szekrény nem sérült; a görgők szilárdan rögzítve; repülő aljzat ép és szoros

3. Áramkör ellenőrzése: Nincs belső vezeték elöregedése; a terminálok jól rögzítve; jó állapotú mérő és jelzőfények

4. Környezeti ellenőrzés: Tartsa távol gyúlékony anyagoktól és erős elektromágneses interferenciától; magas páratartalmú környezetben előzetesen párátlanítani

4.2 Bekötési és bekapcsolási eljárás

1. Kábelezés terhelése: Csatlakoztassa a generátorhoz/tápegységhez dedikált légi közlekedési csatlakozóval; üzem közbeni csatlakoztatás nem megengedett

2. Kapcsolja be a 220V/50Hz-es vezérlőfeszültséget; A készülék önellenőrzési és készenléti üzemmódba lép, miközben a panel világít

3. Erősítse meg, hogy nincs hibajelzés, és állítsa vissza a vészleállító gombot normál állapotba

4.3 Terhelési tesztelési művelet

1. Növelje a terhelést lépésről lépésre a helyi gombbal: 0→25%→50%→75%→100%; ne kapcsoljon egyszerre közvetlenül teljes terhelésre

2. Támogatja a terhelés hirtelen növekedését és csökkentését, hogy szimulálja a tényleges teljesítményhatás forgatókönyveit

3. Figyelje meg a valós idejű feszültséget, áramot, frekvenciát és teljesítményt a panelen, és ellenőrizze a ventilátor működési hangját

4.4 Leállítási és befejezési eljárás

1. Csökkentse a terhelést lépésről lépésre nullára; tartsa a ventilátort 3-5 percig a hőelvezetés érdekében

2. A teljes lehűlés után kapcsolja le a vezérlő áramellátását, majd húzza ki az Aviation csatlakozót

3. Tisztítsa meg a port és a nedvességet a szekrény felületéről, zárja le a görgőket, és tárolja megfelelően

5. Napi karbantartási útmutató ciklusonként

5.1 Azonnali karbantartás minden használat után

1. Tisztítsa meg a port és a törmeléket a szekrény felületén és az oldalsó levegő bemeneti/kimeneti nyílásán, hogy ne akadályozza a légcsatornát

2. Ellenőrizze a repülési dugó behelyezését és kihúzását; győződjön meg arról, hogy a kivezetéseken nincs túlmelegedés vagy oxidáció

3. Ellenőrizze a ventilátor működését, nincs-e szokatlan zaj vagy elakadt forgás; vészleállító gomb visszaállítása

4. Törölje le a nedvességet a szekrényről, fedje le a felületet porvédő sapkával, és rendszerezze az igazoló dokumentumokat

5.2 Havi rendszeres karbantartás

1. Alaposan tisztítsa meg a port a ventilátorlapátokon és a töltőmodulokon

2. Ellenőrizze a Schneider-kontaktorokat és a megszakítókat, hogy nincs-e érintkezés ablációja vagy elfeketedése

3. Rögzítse a belső réz gyűjtősíneket és a vezetékek kapcsait, hogy megakadályozza a hosszú távú vibráció miatti kilazulást

4. Kalibrálja a mérési pontosságot szabványos műszerrel való összehasonlítással; azonnal kalibrálja, ha az eltérés meghaladja a szabványt

5.3 Negyedéves / éves szakmai karbantartás

1. Ellenőrizze a teljes szigetelési ellenállást megaohmmérővel, amikor ki van kapcsolva, és tartsa be az F osztályú szigetelési szabványt

2. Egyenként tesztelje az összes védelmi funkciót, beleértve a túlmelegedést, a túlfeszültséget, a ventilátor reteszelését és a vészleállítást

3. Ellenőrizze az ellenálláshuzalt deformáció, öregedés vagy részleges elszíneződés szempontjából

4. Futtasson teljes terhelésű folyamatos tesztet 1 órán keresztül, rögzítse a paramétereket, a hőmérsékletet és a riasztási állapotot, őrizze meg a tesztfájlokat

5. Kenje meg az alsó görgőket a sima mozgás érdekében

5.4 Hosszú távú tárolási karbantartás

1. Száraz, szellőző és árnyékolt raktárban, 0℃ ~ 40 ℃ környezeti hőmérsékleten tárolandó

2. Kapcsolja be 3 havonta 30 percre a ventilátor működtetéséhez, és töltse be a belső nedvesség elvezetése érdekében

3. Szereljen fel porvédő sapkát a légi közlekedési csatlakozóaljzatra és az interfészekre; tartsa a szekrényt nedvesség- és rozsdamentesen

4. Ne helyezzen nehéz tárgyakat a tetejére, hogy elkerülje a szekrény deformálódását és a belső alkatrészek elmozdulását

6. A biztonsági védelmi funkciók teljes körű elemzése

1. Túlfeszültség elleni védelem: Automatikusan tehermentesíti és riasztást indít, ha a bemeneti feszültség meghaladja a biztonsági küszöböt, védve a tesztelt tápegységet és a 120 kW-os 200 V-os hordozható váltakozó áramú terhelési bankot

2. Túlhőmérséklet elleni védelem: A többpontos hőmérséklet-érzékelők valós időben figyelik a terhelési modul hőmérsékletét; automatikus terheléscsökkentés az ellenállás kiégésének megelőzése érdekében

3. Vészleállás elleni védelem: Egy kattintással manuális kényszerürítés; vészleállító zár alatt letiltott betöltési funkció; a ventilátor bekapcsolva marad a folyamatos hőelvezetés érdekében

4. Ventilátor reteszelés elleni védelem: A terhelési áramkör le van zárva, ha a ventilátor nem indul el vagy rendellenesen áll le, így elkerülhető a magas hőmérsékletű károsodás hűtés nélkül

5. Adaptív túlterhelés elleni védelem: A lépcsős fogaskerék-kialakítás elkerüli az azonnali túlterhelést, alkalmazkodik a különböző 400 Hz-es tápfeszültség ingadozási viszonyokhoz

7. Gyakran Ismételt Kérdések

1. Bekapcsolja normál módon, de nem tudja betölteni?

Ellenőrizze a három pontot:

① A ventilátor nem indul el, a ventilátor reteszelés blokkolja a töltési funkciót;

② Vészleállító gomb nincs visszaállítva;

③ Rossz a légi csatlakozódugó érintkezője vagy elégtelen vezérlőfeszültség.

2. Gyakori túlmelegedés riasztás működés közben?

① Az oldalsó levegő bemeneti/kimeneti nyílása eltömődött vagy poros;

② +55 ℃ feletti környezeti hőmérséklet zárt, magas hőmérsékletű térben;

③ A ventilátor elöregedése nem megfelelő sebességgel;

④ Hosszú távú, teljes terhelésű, folyamatos működés pihenés nélkül.

3. Nagy eltérés a feszültség- és teljesítménymérésben?

① Rossz vezetékkontaktus nagy érintkezési ellenállással;

② Gyors terhelésváltás okozta paraméter-ingadozás;

③ A mérő hosszú időre nincs kalibrálva. Csatlakoztassa újra és újra kalibrálja; ha a hiba továbbra is fennáll, forduljon a gyártóhoz az gyűjtőegység ellenőrzéséhez.

4. Támogatja a párhuzamos csatlakozást a kapacitásbővítéshez?

Igen, az 1+N párhuzamos csatlakozás teljes mértékben támogatott a nagy teljesítményű generátorok teszteléséhez. Tartsa ugyanazt a feszültséget, frekvenciát és szinkron fokozat beállítását a stabil kombinált terhelésű működés érdekében.

5. Hosszú távú használatra alkalmas magas páratartalmú és parti sós ködös környezetben?

 Az egység eredetileg több mint 95% relatív páratartalomnak ellenáll; Az IP20 alkalmas beltéri part menti géptermekhez. Havonta tisztítsa meg a sós köd port, és végezzen rendszeres szigetelési tesztet, hogy jelentősen meghosszabbítsa az élettartamot.

6. Csak 400 Hz-es berendezések teszteléséhez?

 Elsősorban 400 Hz-es köztes frekvenciára tervezték, 50 Hz-es teljesítményfrekvenciás berendezéssel is kompatibilis az ellenállásos terhelés teszteléséhez, érvényes kijelző- és védelmi funkciókkal.

7. Használható a 120 kW-os 200 V-os hordozható AC Load Bank kültéren, az időjárás viszontagságainak kitéve?

Nem ajánlott. Ez egy beltéri IP20-as modell eső-, nap- és kültéri porálló kivitel nélkül; kültéri használat könnyen lecsapódást és belső elektromos károkat okoz.

8. Hogyan kell visszaállítani a hibajelzést?

Először töltse le nullára, kapcsolja le a vezérlő tápellátását, hárítsa el a hőmérséklet/feszültség/ventilátor hibákat; a rejtett veszélyek kiküszöbölése után indítsa újra a tápellátást, a védelmi logika automatikusan visszaáll.

8. Valódi alkalmazási esetek és vásárlói vélemények

1. eset: Katonai közepes frekvenciájú energiagyártó

1. Igény: Gyári teljes terhelési és hirtelen terhelési teszt 400 Hz-es katonai generátorkészletekhez, megfelel a GJB katonai szabvány elfogadásának.

2. Alkalmazási hatás: 120 kW-os lépésterhelés pontos, a tényleges hiba stabilan ±2%-on belül; a négyszeres védelem elkerüli a rövidzárlatot és a prototípus túlmelegedését; a beépített mérő kiküszöböli a külső vizsgálóberendezéseket.

3. Hatékonyság javítása: régi osztott terhelésű berendezések cseréje; egyszemélyes üzemeltetés lehetséges; A napi ellenőrzési kapacitás 45%-kal nőtt, három éven belül nem fordult elő hardverhiba.

4. Vásárlói vélemény: Kompakt méret görgőkkel a rugalmas műhelymozgásért, pontos paraméterekért és teljes védelemért, teljes mértékben megfelel a katonai gyári átvételi követelményeknek, egyszerű napi karbantartással.

2. eset: Coastal Marine Electrical Operation & Maintenance Company

1. Igény: Éves ellenőrzés és teherbírás-teszt tengeri 200 V-os háromfázisú dízelgenerátorokhoz magas páratartalom, sóköd és nagy hőmérséklet-különbség mellett.

2. Alkalmazási hatás: Széles hőmérsékleti alkalmazkodás -20 ℃ és +55 ℃ között, stabil folyamatos működés páralecsapódás vagy kioldás nélkül magas páratartalom mellett; stabil léghűtés, túlmelegedés nélkül 4 órás teljes terhelés után.

3. Fájdalompontok megoldva: Cserélje ki a régi terjedelmes rakományt alacsony pontossággal és könnyen túlhevülve; a mérési pontosság megduplázódott, az éves karbantartási hiba 80%-kal csökkent, jobb sóköd-öregedésállóság.

3. eset: Aviation Ground Power Laboratory

1. Igény: 400 Hz-es inverteres tápegység kutatás-fejlesztési vizsgálata egyetemi kutatóintézetekben, gyakori terhelésváltást és elektromos adatrögzítést igényel.

2. Alkalmazási hatás: Sima sebességváltás, támogatja az ismételt hirtelen terhelésváltást, hogy szimulálja a tényleges munkakörülményeket; Schneider elektromos vezérlőelemek magas start-stop élettartammal, napi több száz kapcsolás után nincs érintkezés ablációja; A valós idejű panelparaméterek külső adatgyűjtési költséget takarítanak meg.

4. eset: Ipari Park készenléti generátorátvételi projekt

1. Igény: 200 V-os ipari készenléti tápegység gyári és helyszíni terhelés-elfogadási tesztje, amely hordozhatóságot és gyors telepítést igényel.

2. Alkalmazási hatás: Csak 45 kg gördülő görgőkkel a könnyű mozgatáshoz, nincs szükség professzionális telepítésre, plug-and-play; a sima lépésterhelés hatékonyan érzékeli a generátor feszültségesését és a frekvencia stabilitását; a vizsgálati adatok közvetlenül is benyújthatók elfogadásra.

9. A 120 kW-os 200 V-os hordozható váltóáramú terhelési bank alapvető előnyei

1. Teljes szabványmegfelelés: megfelel a nemzeti, katonai és ipari szabványoknak, alkalmas katonai, tengeri, légi közlekedési, ipari és tudományos kutatási forgatókönyvekre

2. Csúcskategóriás márkakonfiguráció: Schneider, Chint és Qingzhi magkomponensek, tiszta réz gyűjtősín és csúcskategóriás Fe-Cr-Al ellenálláshuzal a rendkívül tartósság érdekében

3. Könnyű és hordozható kialakítás: 45 kg-os test univerzális görgőkkel, könnyű egyszemélyes mozgathatóság és bármikor beltéri használatra

4. Teljes biztonsági védelem: Túlfeszültség, túlmelegedés, vészleállítás és ventilátorretesz négyszeres védelem, automatikus riasztás és terheléscsökkentés a biztonságosabb tesztelés érdekében

5. Nagy pontosság és stabilitás: magas színvonalú elektromos mérési és terhelési pontosság, kis ellenállás-sodródás a hosszú távú működés érdekében; hatósági átvételre érvényes vizsgálati adatok

6. Rugalmas bővítés: 5 rögzített állítható fogaskerék, valamint több egység párhuzamos támogatása, amely megfelel az alacsony pontosságú finomteszteknek és a nagy teljesítményű kombinált teszteléseknek egyaránt

7. Alacsony karbantartási költség: Moduláris szekrényszerkezet univerzális cserélhető alkatrészekkel; A napi karbantartás csak portisztítást és terminálrögzítést, költségmegtakarítást és egyszerű karbantartást igényel

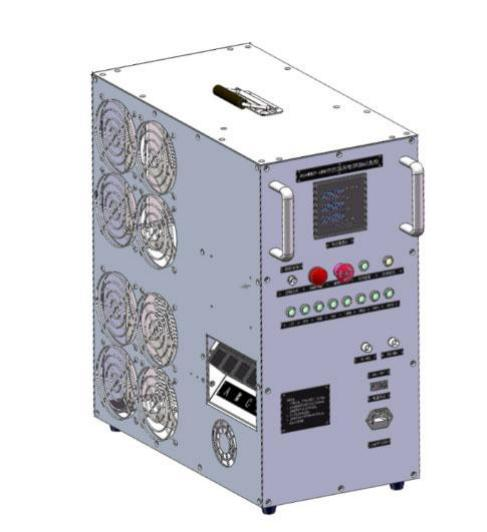

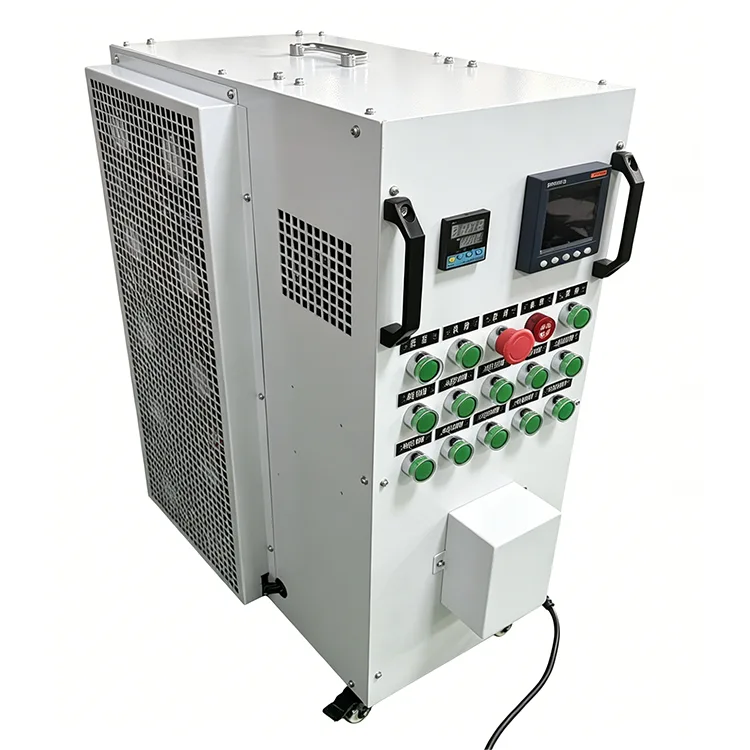

10. Szekrény felépítése
