Nem-lineáris terhelési bank

RCD Load Bank: Valós nemlineáris terhelésszimuláció

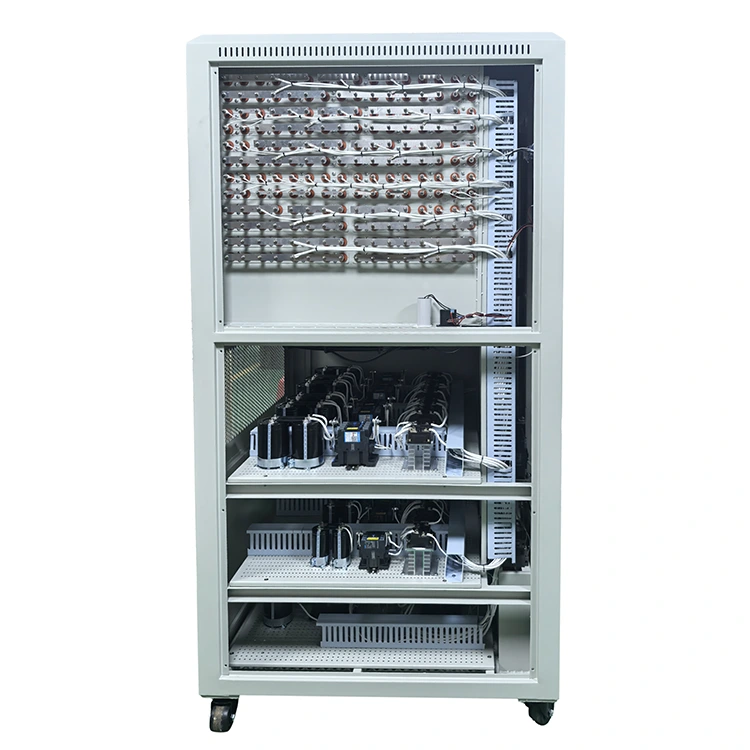

Az RST Electric Non-Linear RCD Load Bankja paradigmaváltást jelent a hagyományos, csak ellenállásos terheléstesztekhez képest. Olyan mérnökök és kutatók számára készült, akiknek valós elektromos terheléseket kell szimulálniuk – meddőteljesítmény-komponensekkel és változó teljesítménytényezőkkel kiegészítve –, ez a nemlineáris terhelési bank három különböző terheléstípust integrál: rezisztív (R) a tiszta aktív teljesítmény szimulációjához, kapacitív (C) a vezető teljesítménytényező-feltételekhez és induktív (L) a késleltetett teljesítménytényezőkhöz. Ezen elemek kombinálásával az RCD terhelési bank pontosan reprodukálhatja a motorok, tápegységek, UPS-rendszerek és hálózatra kötött inverterek elektromos jellemzőit, lehetővé téve a teljes körű teljesítményellenőrzést valósághű működési feltételek mellett.

Nagy pontosságú rakodás és rugalmas teljesítménytényező szabályozás

A terheléslépcsős felbontás az iparágban vezető 0,1 kW rezisztív módban és 0,1 kVA az RCD módban, lehetővé téve a tesztparaméterek precíz finomhangolását. A betöltési pontosságot ±3%-on tartják, ami megismételhető és megbízható vizsgálati eredményeket biztosít. Az egység két különböző üzemmódot támogat: az R terhelési módot (tisztán rezisztív) és az RCD terhelési módot (kombinált rezisztív, kapacitív és induktív), amelyek az intuitív érintőképernyős felületen keresztül választhatók ki. A teljesítménytényező a 0,65 és 1,0 közötti tartományban folyamatosan állítható (lemaradt vagy vezető), teljes rugalmasságot biztosítva a szabványoknak való megfelelés teszteléséhez.

Kettős módú vezérlés és távoli kommunikáció az intelligens teszteléshez

A vezérlés kettős üzemmódú: a nagy felbontású, 7 hüvelykes érintőképernyőn keresztüli helyi működés valós idejű feszültséget, áramot, teljesítményt, frekvenciát és teljesítménytényezőt jelenít meg, valamint minden paraméterhez élő trendgörbét. Az adatnaplózás és az exportálás be van építve, így a mérnökök rögzíthetik a teszteredményeket elemzés céljából. Az automatizált tesztsorozatok esetében a betöltési bank támogatja az RS485/Modbus-RTU távoli kommunikációt, lehetővé téve a PC-alapú szoftverrel való integrációt a távoli betöltéshez, adatgyűjtéshez és jelentéskészítéshez. Megbízható nemlineáris terhelési bank gyártóként Kínában az RST Electric több mint 10 éves teljesítménytesztelési szakértelmét egyesíti a precíziós tervezéssel, hogy olyan megoldásokat kínáljon, amelyek felgyorsítják a termékfejlesztést és biztosítják a nemzetközi szabványoknak való megfelelést.

Műszaki előírás

A Non-linear Load Bank termékjellemzői

1.RCD nemlineáris terhelésszimuláció – rezisztív, kapacitív és induktív elemeket integrál, hogy pontosan emulálja a valós terheléseket 0,65 és 1,0 között állítható teljesítménytényezővel (lemaradva vagy vezető).

2. Háromfázisú független vezérlés – Minden fázis külön-külön tölthető, lehetővé téve a háromfázisú inverterek, UPS-rendszerek és tápegységek kiegyensúlyozatlan terhelésének tesztelését.

3. Ultra-finom terhelési felbontás – 0,1 kW (ellenállás) és 0,1 kVA (RCD) lépésenkénti lépések lehetővé teszik a valós terhelésváltozások pontos szimulációját.

4. Kettős működési mód – Átkapcsolható a tiszta rezisztív (R) mód és a kombinált RCD mód között, hogy támogassa a különböző tesztelési követelményeket.

5. Nagy pontosságú mérés – A 0,5 osztályú többfunkciós műszer ±3%-os terhelési pontossággal megbízható, megismételhető vizsgálati eredményeket biztosít.

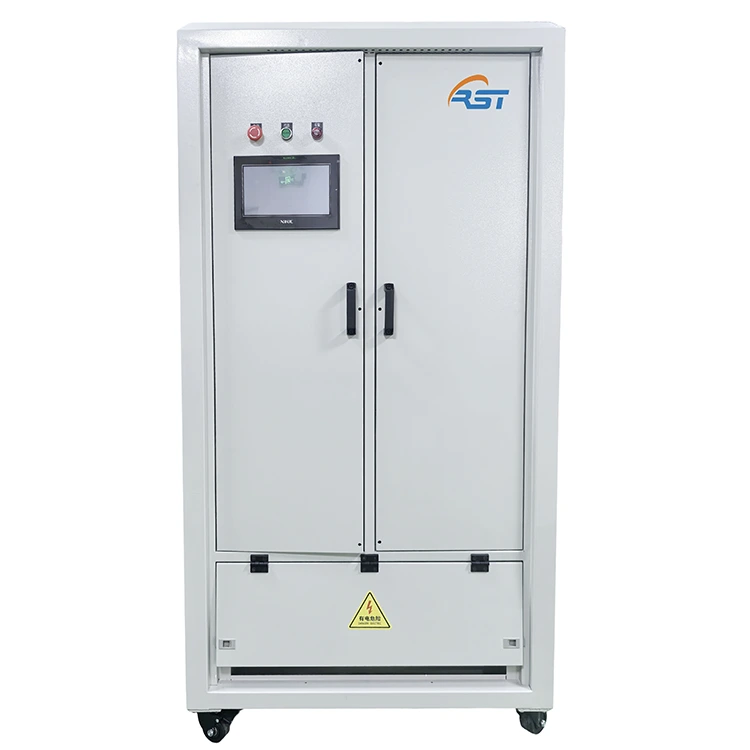

6. Intuitív érintőképernyős interfész – 7 hüvelykes HMI valós idejű paramétermegjelenítéssel, trendgörbékkel, adatnaplózással és exportálási lehetőségekkel – az alapvető teszteléshez nincs szükség PC-re.

7. Remote Automation Ready – Az RS485/Modbus-RTU kommunikáció lehetővé teszi a PC-szoftverrel való integrációt az automatizált tesztsorozatokhoz és adatgyűjtéshez.

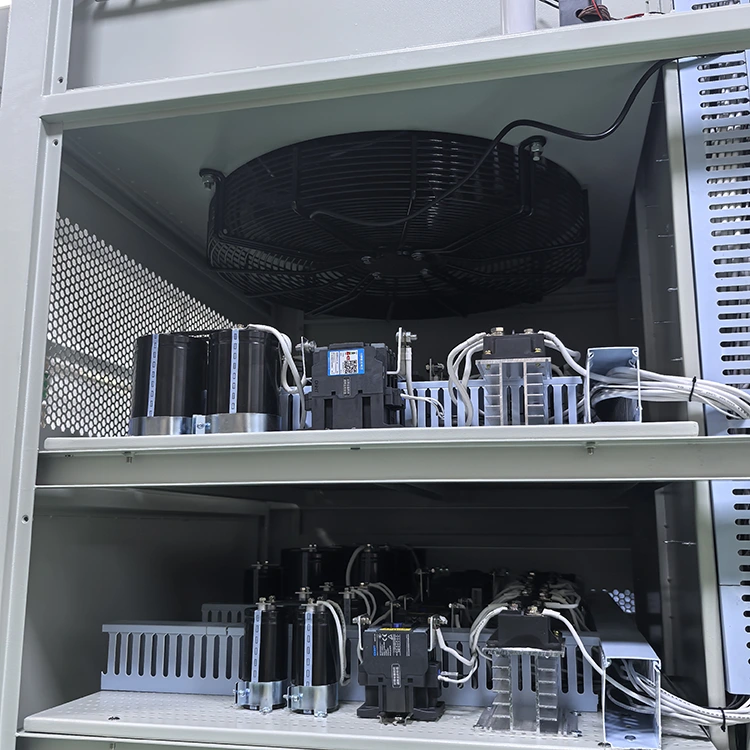

8.Csendes, laborbarát működés – A változtatható sebességű ventilátorokkal ellátott kényszerléghűtés ≤65 dB zajszintet tart, alkalmas laboratóriumi és irodai környezetre.

9. Kompakt és mobil kialakítás

10. Átfogó biztonság – A túlmelegedés, túlfeszültség, túláram és vészleállítás elleni védelem biztosítja a biztonságos működést a felügyelet nélküli tesztelés során.

Termék alkalmazások

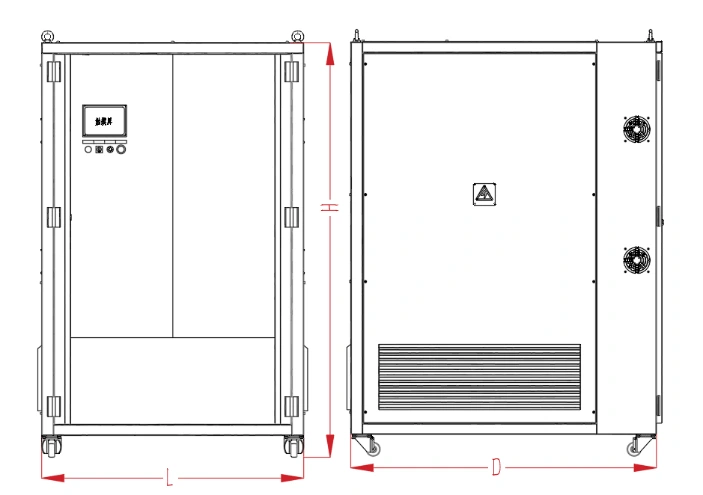

Rajz és méretek

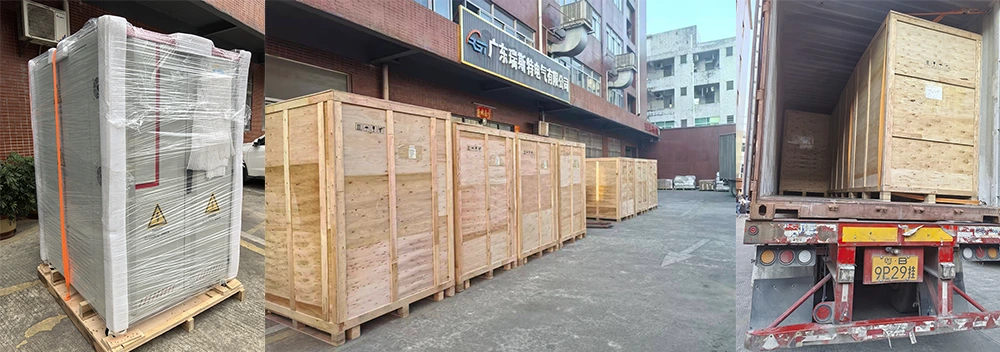

Csomag és szállítás

Az RST Electric biztosítja minden nem-lineáris RCD terhelési bank biztonságos szállítását:

● Nagy teherbírású láda: Az egység megerősített, habpárnázással ellátott fa talpra van szerelve, és nemzetközi szállításhoz egyedi rétegelt lemez ládába van zárva.

● Rezgésvédelem: A kritikus alkatrészeket kiegészítő merevítéssel rögzítik, hogy megakadályozzák a szállítás közbeni sérüléseket.

● Dokumentáció: Csomagolási listák, gyári vizsgálati jelentések és kezelési útmutatók mellékelve.

● Fuvarozási lehetőségek: FCL tengeri fuvarozás, légi fuvarozás vagy háztól házig expressz.

Minden egység gyári átvételi teszten (FAT) esik át, beleértve a teljes terhelésű beégést, a kalibrálás ellenőrzését és a kommunikációs protokoll érvényesítését a szállítás előtt.

Miért válassza az RST Electricet?

A közvetlen gyári ellátás garantált

Az RST Electric hivatalosan tanúsított gyártó Kínában. Több mint 10 éve foglalkozik a nem-lineáris rakodópanelek kutatásával és gyártásával, és tapasztalt gyártó az RCD rakodódoboz-termékekre szakosodott. Az ellenállások, kondenzátorok és induktorok tervezésétől és összeszerelésétől a végső termékellenőrzésig a teljes folyamatot függetlenül, kiszervezés nélkül irányítják. Ez biztosítja az egyes készülékek stabil és egyenletes minőségét a kezdetektől fogva. A gyári közvetlen szállítási modell kiküszöböl minden közvetítői felárat, így az ár átlátható és nyomon követhető. Ez lehetővé teszi a vevők számára, hogy jó minőségű, nemzetközi szabványoknak megfelelő, nem lineáris rakodódobozokat ésszerűbb áron vásároljanak, jelentősen javítva a beszerzés hatékonyságát és költséghatékonyságát.

Szigorú minőségellenőrzés

ISO 9001 tanúsítvánnyal rendelkező gyártóbázisunk van dedikált gyártósorokkal. Mielőtt minden egyes berendezés elhagyná a gyárat, 100%-os teljes terhelésű öregítésen, teljesítménytényező-ellenőrzésen, kommunikációs protokoll-kalibráción és egyéb szigorú teszteken megy keresztül annak biztosítására, hogy ne kerüljenek kifogástalan termékek a piacra. Professzionális mérnökcsapatunk a teljesítményelektronika tesztelésére és a megfelelőségi szabványokra specializálódott, és pontosan tudja ellenőrizni a termék minden részletét annak érdekében, hogy a berendezés stabilan működjön a különböző tesztelési forgatókönyvekben, és megfeleljen több alkalmazás igényeinek, például kutatás-fejlesztés, gyártás és tesztelés.

Globális együttműködési tapasztalat

Szilárd termékminőséggel és professzionális szolgáltatásokkal a globális K+F laboratóriumok, teljesítményelektronikai gyártók és megújuló energiát vizsgáló intézmények megbízható beszállítóivá váltunk. Termékeinket több mint 40 országba és régióba exportálják, köztük Németországba, az Egyesült Államokba és Japánba. Rendelkezünk a nemlineáris terhelésszimulációval, és ismerjük a különböző iparágak és régiók tesztelési szabványait és beszerzési követelményeit. Pontosan össze tudjuk egyeztetni a különféle forgatókönyveket, és jobban alkalmazkodó termékmegoldásokat kínálunk a globális vásárlók számára.

Teljes dimenziós testreszabás

Átfogó testreszabási szolgáltatásokat tudunk nyújtani. A teljesítménytartomány 30kVA-tól 300VA+-ig terjed, a feszültség pedig támogatja az olyan szabványos specifikációkat, mint a 380V és 400V, valamint az egyedi követelményeket. A terhelés típusa választható tiszta ellenállásként, RCD keverékként vagy testreszabott RLC arányként. A lépések pontossága, a vezérlési mód és a kommunikációs interfész igény szerint állítható. Ez tökéletesen megfelel a különböző vásárlók kizárólagos tesztelési követelményeinek, és további adaptáció nélkül is üzembe helyezhető.

Garantált értékesítés utáni szolgáltatás

Rugalmas szállítási határidőket kínálunk. A szabványos modelleket 20-25 napon belül, az egyedi modelleket 30-45 napon belül szállítjuk. Rugalmasan tudunk alkalmazkodni a vásárlók gyártási és tesztelési terveihez. Az árukat teljes vizsgálati jelentésekkel, kalibrációs tanúsítványokkal, felhasználói kézikönyvekkel és egyéb anyagokkal együtt szállítják. Minden termékre 12 hónap garancia vonatkozik. A garanciális időszak alatt távhibadiagnosztikát, alkatrészszállítási szolgáltatásokat, valamint műszaki támogatást, például tesztfolyamatok összeállítását és helyszíni hibakeresést biztosítunk. Teljes mértékben elkötelezettek vagyunk a vásárlók védelmében a folyamat során.
