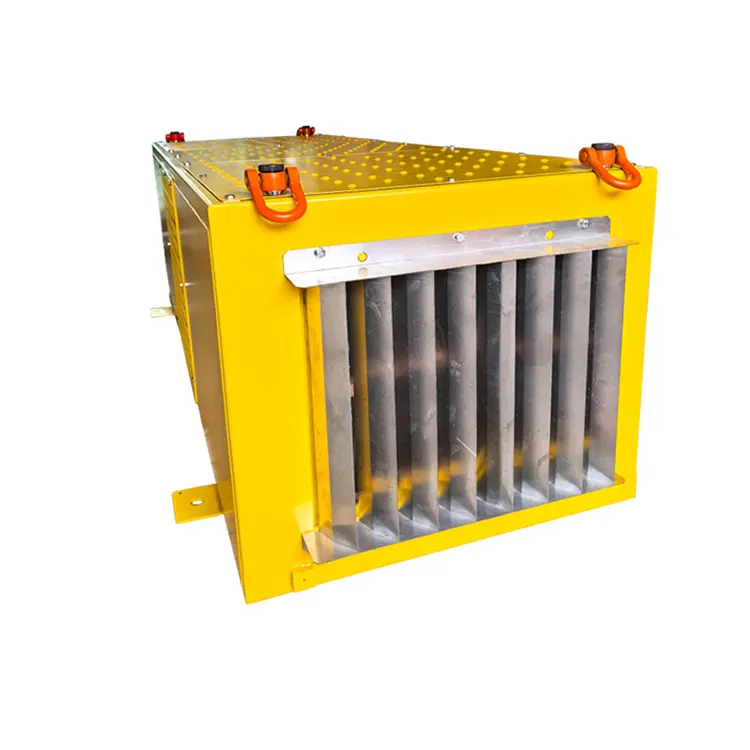

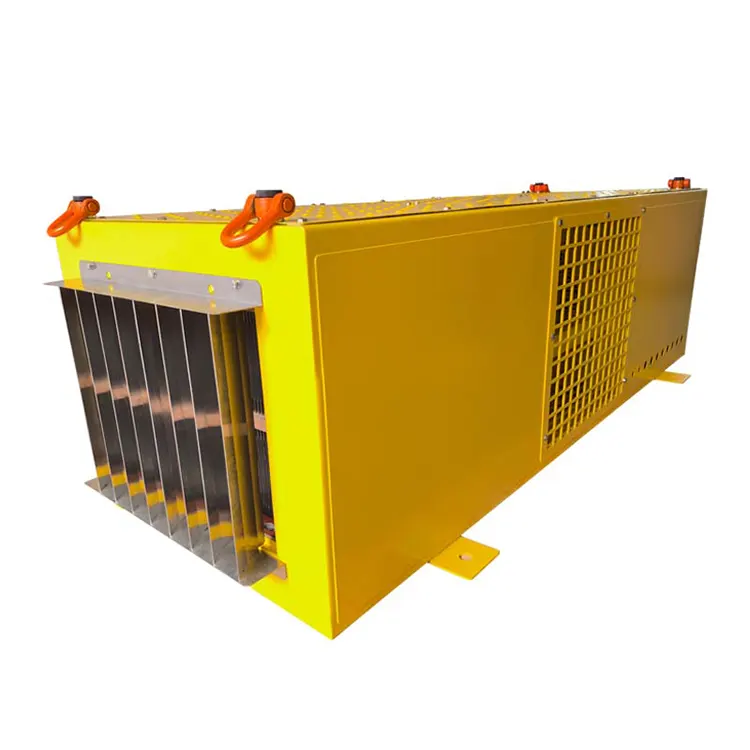

Fékellenállás bányászati ​​teherautókhoz

Az RST Electric bányászati ​​teherautókhoz készült fékellenállása a nagy teherbírású dinamikus fékezési technológia csúcsát képviseli. Úgy tervezték, hogy ellenálljon a földalatti bányák, külszíni műveletek és olajfúrási helyek büntető körülményeinek, ez a Mining Truck Fékellenállás minden szinten extrém környezeti tervezési elveket alkalmaz.

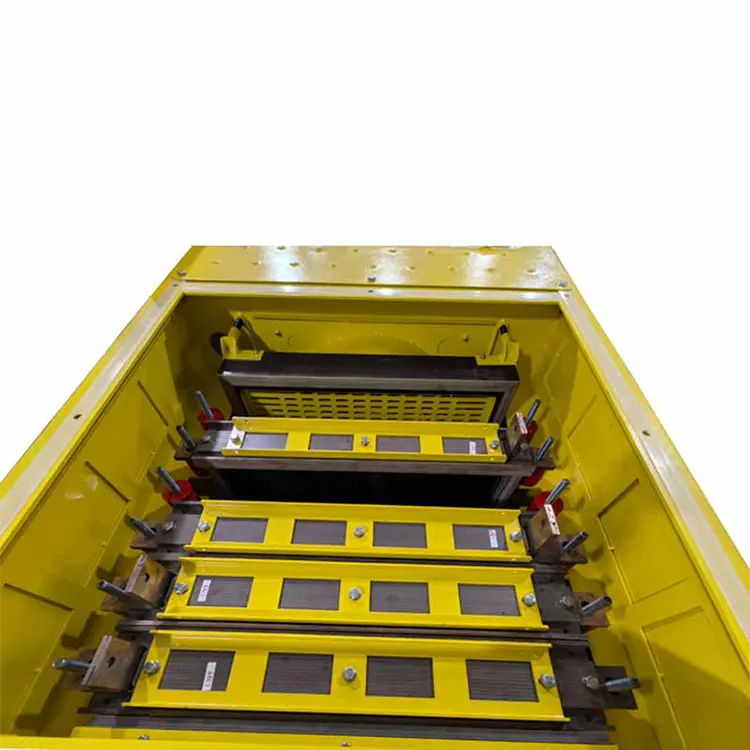

Az ellenálláselemek kiváló minőségű SUS304 rozsdamentes acélból vagy speciális ötvözethuzalból készülnek, amelyet kivételes korrózióállóságuk, mechanikai szilárdságuk és 1140 V AC feszültségig ismételt hőciklus melletti stabil elektromos tulajdonságaik alapján választottak ki. Mindegyik egység rezgésálló kerettel rendelkezik, megerősített rögzítési pontokkal, amely képes ellenállni a durva utakon tapasztalható állandó ütéseknek és ütéseknek. A hőkezelést a nagy teljesítményű ventilátorokkal és gondosan megtervezett légáramlási útvonalakkal ellátott kényszerített levegőhűtés optimalizálja, biztosítva a gyors hőelvezetést gyakori, nagy energiájú fékezések során.

A ház beltéri és kültéri konfigurációkban is elérhető, megfelelő IP-besorolással, védve a belső alkatrészeket a portól, nedvességtől és a bányászati ​​környezetben gyakori vegyszerektől. A 2000 kW-ot elérő névleges teljesítménnyel és a több egységből álló moduláris konfigurációkkal ez a bányászati ​​teherautókhoz készült fékellenállás biztosítja a legnagyobb elektromos teherautók, rakodógépek és fúróberendezések fékezőképességét, amelyek olyan mélységben vagy magasságban üzemelnek, ahol a biztonság és a megbízhatóság a legfontosabb.

Megbízható bányászati ​​fékellenállás-gyártóként Kínában az RST Electric több mint 10 éves teljesítményellenállási szakértelmét ötvözi a nehézgépjárművek dinamikájának mély megértésével, hogy olyan megoldásokat kínáljon, amelyek maximalizálják az üzemidőt és biztosítják a kezelő biztonságát.

Műszaki előírás

Alkalmazkodás extrém környezetekhez

Bányászati ​​teherautókhoz készült fékellenállásunkat kifejezetten a bányák bonyolult munkakörülményeire tervezték. Az erős burkolat és a tömített alkatrészek ellenállnak a pornak, a nedvességnek, a sárnak és a szélsőséges hőmérsékleteknek a földalatti és külszíni bányákban, így kiküszöbölik a károsodásra hajlamos berendezések fájdalmas pontjait, és rövid élettartamúak zord környezetben. Ugyanakkor rendkívül erős rezgéscsillapító és ütésállósággal rendelkezik. A megerősített váz és a stabil alkatrészek támasztást nyújtanak, amely képes ellenállni a folyamatos ütéseknek és rázkódásoknak a működés során, biztosítva a hosszú távú mechanikai integritást és megakadályozva a berendezések tönkremenetelét és leállását.

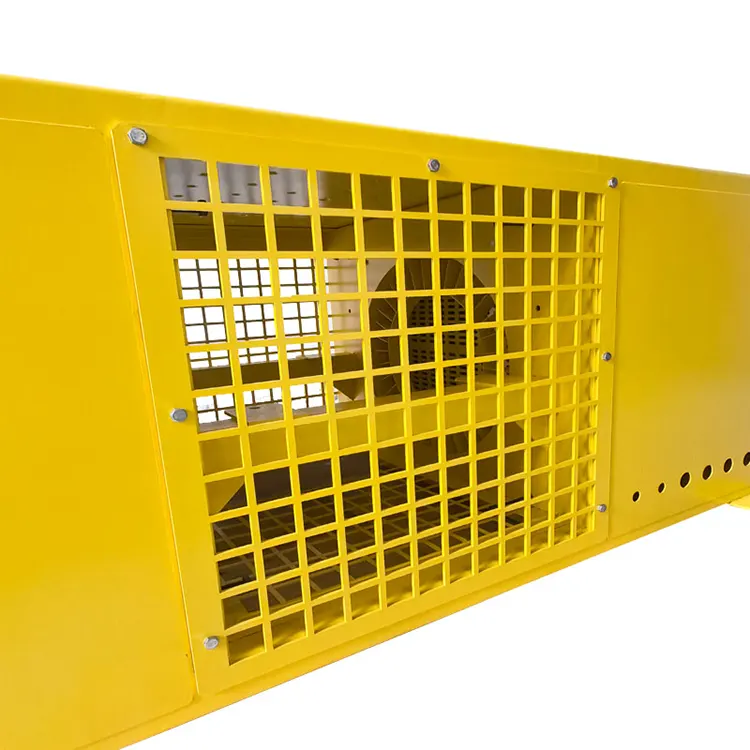

Hatékony hőelvezetés

A bányajárművek gyakori nagyterhelésű fékezési követelményeinek kielégítésére nagy teljesítményű léghűtést és redundáns ventilátorokat szereltünk fel, amelyek biztosítják a biztonságos üzemi hőmérsékletet az ismételt nagyterheléses fékezések során, valamint megakadályozzák a túlmelegedési hibákat. A termék csúcsteljesítménye hatékonyan képes elnyelni a nagy elektromos hajtásrendszerek által generált rövid távú regeneratív energiaimpulzusokat meredek lejtőkön, biztosítva a teherautó egyenletes és biztonságos fékezését, valamint a folyamatos működés fenntartását.

Biztonsági tervezés

A biztonság az egész tervezési folyamatba integrált. A kezelők és berendezések biztonságának megőrzése érdekében hőlezáró berendezéssel, égésgátló anyagokkal és biztonságos elektromos csatlakozásokkal látjuk el, megfelelve a veszélyes bányászati ​​környezetben történő felhasználásra vonatkozó szabványoknak. Az ellenálló elemek SUS304 rozsdamentes acél vagy ötvözet huzalokból készülnek, melyek korrózióállóak, ellenállnak a bányavíznek, vegyszereknek, sópermetnek, így meghosszabbítják a termék élettartamát.

Rugalmas alkalmazkodás

A Mining Truck fékellenállása támogatja a moduláris bővítést. Több párhuzamosan kapcsolt egység több megawatt fékteljesítményt képes elérni, amely alkalmas különféle nagy bányászati ​​teherautókhoz. Testreszabható beltéri és kültéri burkolatok és kompatibilis védelmi szintek biztosíthatók. Az alacsony karbantartást igénylő kialakítás csökkenti a nem tervezett állásidőt a távoli bányákban. A feszültségtartomány 380V - 1140V AC, pontosan illeszkedik a teherautó elektromos hajtásrendszeréhez. A közvetlen telepítéshez, a hatékonyság növeléséhez és az üzemeltetési költségek csökkentéséhez nincs szükség módosításra.

Termék alkalmazások

Rajz és méretek

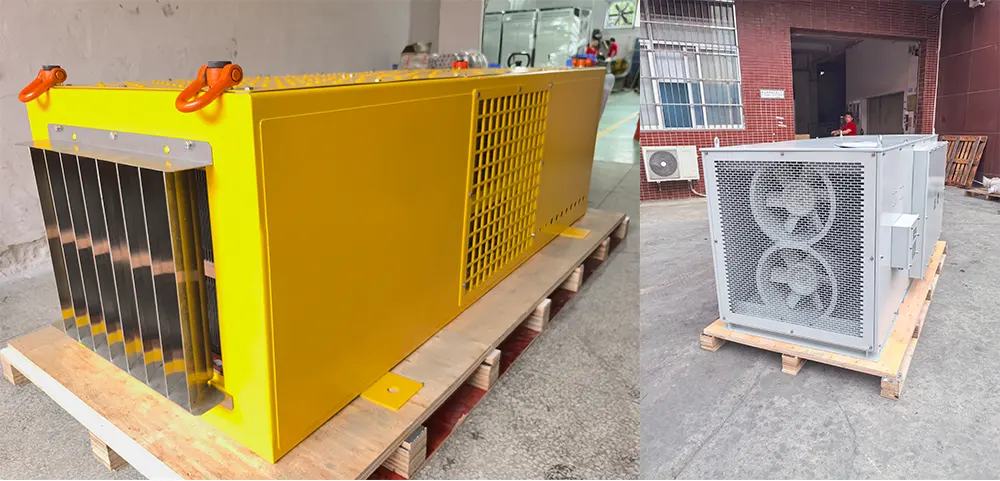

A Szállításról

Az RST Electric speciális csomagolási protokollokat alkalmaz a bányászati ​​teherautók összes fékellenállásához:

● Nagy teherbírású láda: Minden egység megerősített acél csúszótalpakra van felszerelve, és egyedi rétegelt lemez ládába van zárva, belső merevítéssel, hogy megakadályozza a szállítás közbeni elmozdulást.

● Időjárás elleni védelem: A gőzkorróziógátló (VCI) fólia és a szárítóanyag-csomagok védenek a nedvességtől a tengeri szállítás során.

● Emelési rendelkezések: Az emelési pontok és a súlypont egyértelmű címkézése; szállítási konzolok a biztonságos rögzítéshez.

● Moduláris csomagolás: Több egységből álló konfigurációk esetén az egyes egységeket külön-külön rekeszbe helyezik, vagy egyetlen nagy teherbírású lapos állványra kombinálják.

● Dokumentáció: Az átfogó szállítási dokumentumok tartalmazzák a csomagolási listákat, a hitelesített vizsgálati jelentéseket, az anyagtanúsítványokat és a vámkezelési támogatást.

● Fuvarozási lehetőségek: FCL tengeri, projekt rakomány vagy légi fuvarozáshoz speciális nehézszállító szállítmányozókkal egyeztetünk.

Minden egység teljes terhelésű tesztelésen és végső ellenőrzésen esik át a csomagolás előtt, hogy megbizonyosodjon arról, hogy készen érkeznek a távoli bányászati ​​helyekre történő telepítésre.

A vállalat erősségei

Forrásgyár

Az RST Electric egy helyi és legális gyártó Kínában. Több mint 10 éve foglalkozunk a bányászati ​​teherautók fékellenállásának kutatásával és gyártásával. Mélyen részt vettünk a bányászati ​​fékezési területen, és önállóan tudjuk irányítani a tervezés, az anyagkiválasztás, a gyártás és a tesztelés teljes folyamatát. Ez nemcsak azt biztosítja, hogy a termékek alkalmasak legyenek a bányászat extrém környezetére, hanem kiküszöböli a középső láncszemeket is, átlátható gyári közvetlen szállítási árakat biztosítva, lehetővé téve az ügyfelek számára a magas minőség és az alacsony költség egyensúlyát.

Szigorú tesztelés

Az RST Electric rendelkezik egy ISO 9001 tanúsítvánnyal rendelkező gyárral és egy speciális gyártósorral a nagy teherbírású rezisztív alkatrészekhez, szabványos eljárásokkal és szigorú ellenőrzéssel. Mielőtt minden termék elhagyná a gyárat, 100%-os elektromos tesztelés, valamint hőképezési és rezgésszimulációs tesztek elvégzése a bányászati ​​körülmények közötti teljesítmény ellenőrzésére; egy professzionális mérnöki csapat a terepjáró járművek elektromos hajtásrendszerére összpontosít, hogy biztosítsa a termékkompatibilitást.

Globális ellátási tapasztalat

Az RST Electric a globális bányászati ​​vállalkozók és a bányászati ​​járművek OEM-jei megbízható beszállítója. Termékeit olyan jelentős bányászati ​​régiókba exportálják, mint Ausztrália, Chile, Peru, Dél-Afrika, Kanada, Oroszország stb. Mind a föld alatti, mind a külszíni bányászat területén nagy tapasztalattal rendelkezik, és jártas az elektromos bányászati ​​teherautók és LHD (Load Handling Device) kotrógépek fékezési megoldásaiban, pontosan kielégítve a bányaipar igényeit.

Átfogó testreszabási szolgáltatás

Az RST Electric átfogó testreszabási szolgáltatásokat kínál. A teljesítmény tartomány 404kW - 2000kW + ami párhuzamosan bővíthető. A feszültség 380V - 1140V AC és testreszabható DC. A burkolatvédelem, az alkatrészek anyagai, a hűtési módszerek és a beépítési konzolok mind-mind igény szerint testreszabhatók, a különböző bányászati ​​forgatókönyvek igényeinek megfelelően.

Megbízható szállítási garancia

Az egyedi termékek szállítási ideje 30-45 munkanap, teljes műszaki dokumentációval; 18 hónapos garancia, globális alkatrészszállítás és távdiagnosztika biztosított. A bányászati ​​műveletekben jártas mérnökök helyszíni hibakeresést és képzést biztosíthatnak, biztosítva a bányászati ​​műveletek stabilitását a folyamat során.

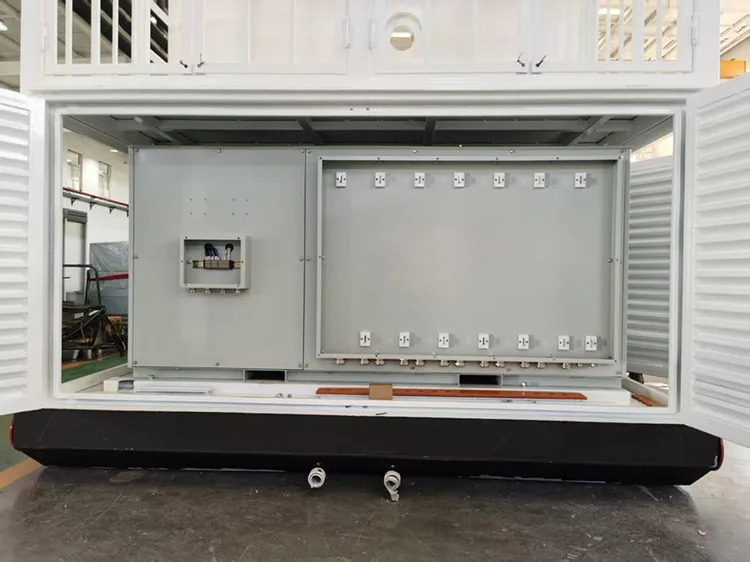

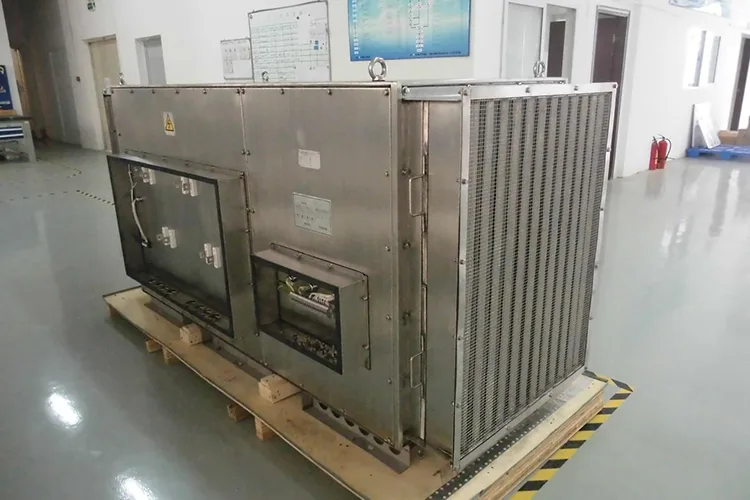

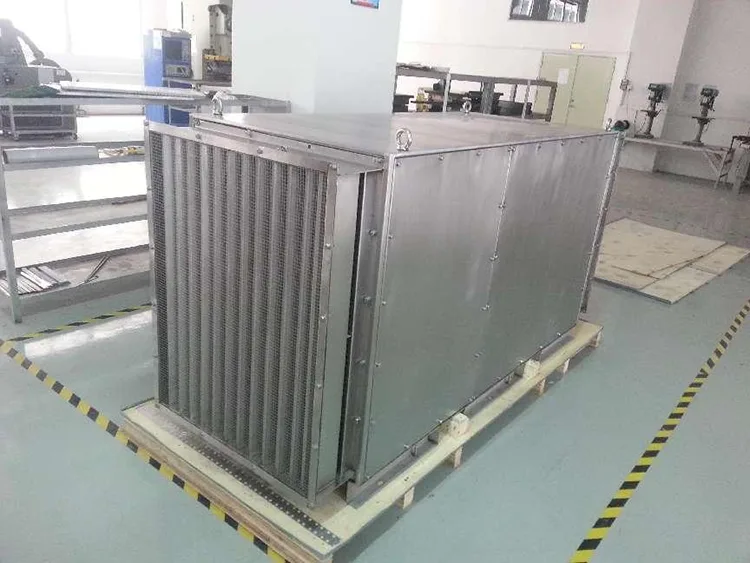

Projektesetek

1. A projekt háttere

A tengeri fúróberendezés elektromos hajtásrendszerének be-, ki- és vészfékezése során a forgó motor hatalmas regeneratív energiát termel. A fékellenálláson keresztüli hatékony energiaelvezetés nélkül a túlzott egyenfeszültség károsítja a fékberendezés invertert, váratlan platformleálláshoz és hatalmas offshore működéskieséshez vezethet. A hagyományos általános célú fékellenállások nem bírják a -45 ℃ és +45 ℃ közötti zord tengeri munkakörülményeket, a magas páratartalmat és a zárt szekrényelrendezést, ami gyakran túlmelegedést és rövidzárlatot eredményez. ellenállásszekrény kifejezetten offshore olajfúrótorony inverteres fékprojekthez, megfelel a TB/T1393-93 mozdonyellenállás-berendezésekre vonatkozó ipari szabványnak.

2. Alapvető műszaki adatok és tervezési előnyök

Elektromos Ratingl

Teljes névleges teljesítmény: 400 kW × 6 fő áramkör + 65 kW kiegészítő áramkör (összesen 2465 kW)

Névleges ellenállás @ 20 ℃: 3Ω±5%×6 +8Ω±5%, Max. üzemi egyenfeszültség: DC1100V

Védelmi osztály: IP20 beltéri burkolat, vízszintes, független kényszerlevegős hűtési elrendezés

Környezeti állapot: Üzemi hőmérséklet: -45 ℃ ~ + 45 ℃, Tárolási hőmérséklet: -60 ℃ ~ +60 ℃, Max RH ≤ 90%, Beépítési magasság ≤ 2000 m, nem robbanásveszélyes és nem korrozív gázokkal járó offshore platform környezethez.

Anyag és szerkezeti jellemzők

(1) Ellenállásmag: Nikkel-króm ötvözetből készült ellenálló szalag magas alumínium-oxid porcelán szigetelő alappal, kiemelkedő hősokk- és nedvességállósággal a magas páratartalom mellett; Az azonos ellenállásegységek felcserélhetők az egyszerű helyszíni karbantartás és csere érdekében.

(2) Kényszerhűtési rendszer: 2db T540-510-5,5# axiális ventilátorral (2×5,5 kW, AC380V/50Hz) felszerelve. 15 perces előhűtés indítás előtt; a működés utáni ventilátor járjon további 15 perccel a berendezés leállítása után, hogy megszüntesse a maradék magas hőmérsékletet a szekrényben.

(3) Kettős biztonsági védelmi rendszer (a tengeri alkalmazásokhoz használt kulcsfontosságú megkülönböztető rendszer)

Légnyomás-reteszelő kapcsoló: 20 Pa alapértelmezett alapjel, hibariasztást küld, ha a légáramlás nem elegendő a túlmelegedés elkerüléséhez;

280 ℃-os, normál zárt hőzár az ellenállás forró pontjára telepítve, riasztást vált ki, ha túlmelegszik, hogy elkerülje a tűz és a szigetelés meghibásodását.

(4) Szekrény felépítése: Nagy teherbírású acélkeret osztott védőburkolattal, külön sorkapocs-elrendezés a ventilátoráramkörhöz, a hőmérséklet-jeláramkörhöz és a fő tápkábelekhez, kényelmesen csatlakoztatható a berendezés vezérlőszekrényéhez.

3. Helyszíni telepítési és üzembe helyezési szabvány

1. A teljes telepítés a TB/T1393-93 specifikáció szerint történik; a vezetékek három független rekeszre oszlanak a ventilátor teljesítményéhez, az érzékelőkábelhez és a nagy teljesítményű fékkábelhez; A szekrény külön van leválasztva a levegőkimenettel a kezelői járdától távol, hogy elkerülje a forró levegős forrázási sérüléseket.

2. Az üzembe helyezés előtti teszt magában foglalja a ventilátor forgásának ellenőrzését, a légnyomás ellenőrzését és a szigetelési ellenállás vizsgálatát; A rendszert tilos a fúróberendezéshez csatlakoztatni, amíg a teljes hibakeresés le nem zajlik.

3. Működési szabály: Indítás előtt 15 percig előszellőztesse a szekrényt a belső nedvesség eltávolítása érdekében; tilos gyúlékony áru az ellenállásszekrény körül; A levegő bemeneti és kimeneti szűrőjét rendszeresen tisztítani kell, hogy elkerülje a légáramlás eltömődését és túlmelegedését.

4. Hibaelhárítás és értékesítés utáni karbantartási szolgáltatás

A gyakori helyszíni hibákat (rövidzárlat, rendellenes ellenállásérték, túlmelegedés, téves hőriasztás) a gyári karbantartási kézikönyv tárgyalja;

Időszakos ellenőrzési szabvány: Használjon 1000 V-os megohmmétert a szigetelésvizsgálathoz (≥50MΩ a földhöz viszonyított ellenálláshoz; ≥2MΩ a ventilátormotor tekercseléséhez); 4500 V / 1800 V AC feszültségállósági teszt ellenállásokhoz és ventilátorokhoz meghibásodás vagy áttörés nélkül.

Jótállási idő: 12 hónap az üzembe helyezés után vagy 18 hónap a szállítás dátumától (amelyik előbb bekövetkezik). Ingyenes javítás és csere gyártási hibák esetén; egész életen át tartó alkatrészellátás és globális műszaki támogatás az ügyfelek számára a garanciális időszakon túl.

5. A projekt eredménye

1. A regeneratív fékezési energia teljes elnyelése kiküszöböli az inverter túlfeszültség meghibásodását; stabil folyamatos fúrási művelet offshore platformon.

2. A kettős hő- és légnyomás elleni védelem nulla tűz- és rövidzárlati balesetet valósít meg a hosszú távú helyszíni szolgálat során.

3. A moduláris cserélhető kialakítás 60%-kal csökkenti a platform karbantartásának munkaerőköltségét.

Lépjen kapcsolatba az RST Electric vállalattal, ha személyre szabott nagy teljesítményű fékellenállást szeretne kapni offshore fúrótoronyhoz, daruhoz, bányászati ​​inverterrendszerhez, és kérjen ingyenes műszaki ajánlatot és árajánlatot.
