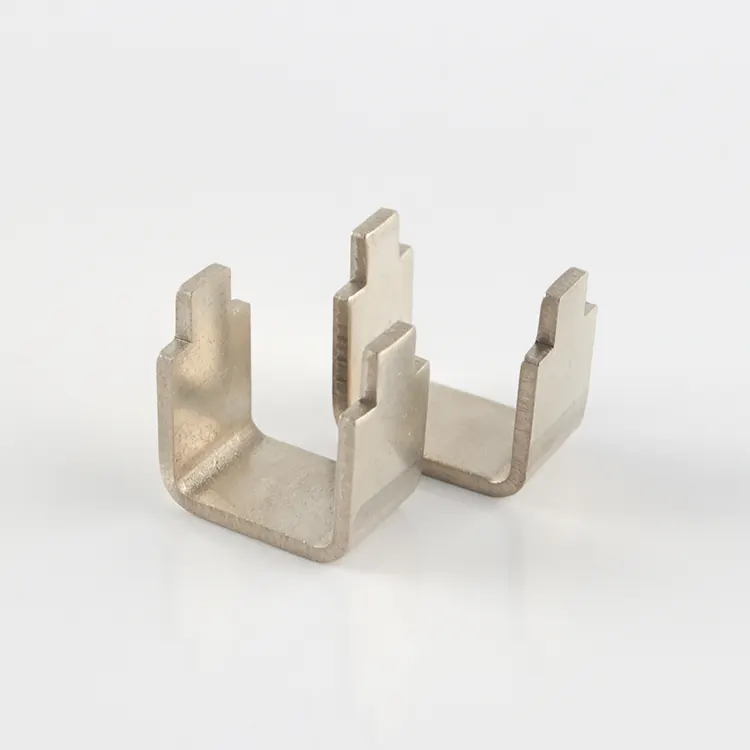

Alacsony ellenállású sönt

Az RST Electric több mint 10 éve foglalkozik mélyen az alacsony ellenállású söntökkel. Kifejezetten az alacsony ellenállású söntöt olyan forgatókönyvekhez fejlesztettük ki, amelyek rendkívül nagy észlelési pontosságot és stabilitást igényelnek, például az autóiparban, az ipari és a megújuló energia szektorban. A hagyományos sönteknél az elégtelen pontosság, a rossz stabilitás és a környezeti tényezőkre való érzékenység problémáival foglalkoztunk, amikor nagy áramerősségű forgatókönyveket kezelünk. Termékünk széles körben kompatibilis az akkumulátorkezelő rendszerekkel (BMS), a motormeghajtókkal, az inverterekkel és a nagyfrekvenciás teljesítményátalakító berendezésekkel. Számos globális autóipari elsőbbségi beszállító és energiatároló vállalat előnyben részesített alapeleme.

A termék jellemzői

Mindig a vásárlók alapvető igényeire összpontosítunk. Az alacsony ellenállású sönt teljesen fém szerkezetet és fejlett vákuum-elektronsugaras hegesztési technológiát alkalmaz, lehetővé téve a nagy áramok pontos észlelését ultraalacsony ellenállás mellett. Kiváló korrózió- és rezgésállósági tulajdonságokkal is rendelkezik, kiválóan alkalmas zord munkakörnyezetekhez, például gépjárművek motortereihez és kültéri ipari berendezésekhez. Teljes mértékben megfelel a RoHS és a REACH környezetvédelmi szabványoknak, és nem kell aggódnia a megfelelési kockázatok miatt.

Alapfolyamat

Vákuumos elektronsugaras hegesztési technológiát alkalmazunk, ami az egyik legfontosabb előnyünk, amely megkülönböztet minket a hagyományos gyártóktól. A hagyományos keményforrasztási eljárásokkal ellentétben a vákuum-elektronsugaras hegesztéssel zökkenőmentesen olvasztjuk össze a nagy pontosságú ötvözet rezisztenciaelemeket tiszta rézelektródákkal egyetlen integrált szerkezetté. Ez kiküszöböli az érintkezési ellenállás befolyását a forrásnál, biztosítva a termék stabilitását és mechanikai integritását a hosszú távú működés során.

A teljes hegesztési folyamat vákuumkörnyezetben zajlik, hatékonyan elkerülve az olyan problémákat, mint az oxidáció és a szennyeződések szennyeződése a hegesztési folyamat során. A hegesztési kötések nagy szilárdsággal és jó vezetőképességgel rendelkeznek, és ellenállnak az intenzív rezgéseknek és hőmérsékleti ciklusoknak. Teljesen kompatibilisek az olyan összetett munkakörülmények között, mint a járművezetés és az ipari berendezések üzemeltetése.

Komplett független gyártási rendszerünk van, az ötvözetválasztástól a vákuumelektronsugaras hegesztésen át a felületi passziválásig és a késztermék-ellenőrzésig. A teljes folyamatot függetlenül irányítjuk, és minden lépést szigorúan ellenőrzünk annak érdekében, hogy minden kis ellenállású sönt hegesztési minősége egyenletes legyen, és kiküszöböljük a folyamathibák által okozott észlelési eltéréseket.

Műszaki előírás

Elektromos és megbízhatósági teljesítmény

Alapvető teljesítményelőnyök

(1) Rendkívül alacsony ellenállás és nagy pontosság

Alacsony ellenállású söntünk 0,1 mΩ és 0,667 mΩ közötti ellenállási tartományt tartalmaz, amely képes pontosan érzékelni a 75 A és 300 A közötti nagy áramokat. A megfelelő teljes körű feszültségesés 30 mV és 75 mV között van. Közvetlenül csatlakozhat analóg-digitális átalakítókhoz és műveleti erősítőkhöz, további adapterkomponensek nélkül. Ez jelentősen csökkenti a vásárlók berendezés-integrációs költségeit. Ezenkívül három szabványos tűréshatárt kínálunk: ±0,5%, ±1% és ±5%. A ±0,5%-os nagy pontosságú változat megfelel a rendkívül magas észlelési pontossági követelményeknek, például az akkumulátor állapotának becslésének (SoC), a minimális testreszabható tűréshatár eléri a ±0,25%-ot. Teljes mértékben alkalmazkodik a különböző beszerzési igényekhez.

(2) Alacsony hőmérsékleti együttható és széles hőmérsékleti alkalmazkodóképesség

A söntszerkezet központi eleme nagy pontosságú ötvözött anyagból készül, amelynek hőmérsékleti együtthatója akár 25 ppm/°C. Ez biztosítja, hogy a széles, -55°C és +170°C közötti üzemi hőmérsékleti tartományban az ellenállás-sodródás rendkívül kicsi, és az érzékelési pontosság állandóan stabil marad. A tényleges gyártási tesztek során azt találtuk, hogy még olyan szélsőséges körülmények között is, mint a magas hőmérséklet az autó motorterében és az alacsony hőmérséklet a szabadban, ez a sönteszköz továbbra is kiváló észlelési teljesítményt képes fenntartani, anélkül, hogy a hőmérséklet-változások miatt az adatok eltérnének. Teljesen megoldja a hagyományos söntök túlzott hőmérséklet-eltolódásából adódó iparági fájdalompontot, és alkalmas különféle összetett hőmérséklet-változási forgatókönyvekre.

(3) Teljes fém passziválás

Megterveztük a teljesen fém szerkezetű söntberendezést, és átvettük a savas mosási és passzivációs felületkezelési eljárást. Ezt a kezelést követően a söntberendezés rendkívül erős szulfidáció-, korrózió- és öregedésállósággal rendelkezik, és hatékonyan ellenáll a környezeti hatásoknak, mint a kültéri páratartalom, az ipari korrozív gázok és a járművek kipufogógázai. Ez jelentősen meghosszabbítja a termék élettartamát. Legyen szó kültéri megújulóenergia-felszerelésről vagy az autó motorterében uralkodó zord környezetről, ez a söntberendezés stabilan tud működni, csökkentve a későbbi csere és karbantartás költségeit, és segít a vásárlónak csökkenteni a teljes használati költséget.

(4) Rendkívül alacsony induktivitás és alacsony termikus elektromotoros erő

Az olyan forgatókönyvek esetében, mint a nagyfrekvenciás teljesítményátalakítás és a gyors tranziens érzékelés, optimalizáltuk a söntellenállás szerkezetét, hogy biztosítsuk, hogy parazita induktivitása 5 nH alatti, közel nulla. Ez a kialakítás hatékonyan megőrzi a jel integritását a nagyfrekvenciás áramkörökben, és elkerüli a hagyományos sönteknél a túl magas induktivitás okozta mérési hibákat. Ezenkívül a tiszta réz elektródák és a homogén anyagszerkezet kombinációja minimálisra csökkenti a termoelektromos potenciált, tovább javítva a detektálási pontosságot. Ez a kialakítás különösen alkalmas olyan alkalmazásokhoz, amelyek jelintegritása rendkívül magas követelményeket támaszt, mint például a nagyfrekvenciás kapcsolóáramkörök és motorhajtások.

(5) Négy vezetékes Kelvin-csatlakozás

A söntre négyvezetékes Kelvin csatlakozókapcsokat integráltunk, és a független feszültségérzékelő kapcsokon keresztül hatékonyan kiküszöböljük a vezetékellenállás okozta észlelési hibákat, valódi nagy pontosságú áramérzékelést érve el. Ez a kialakítás nem igényel további hibakompenzációs komponenseket az ügyfelektől, leegyszerűsíti a berendezés integrációs folyamatát, miközben biztosítja a sönt észlelési pontosságának stabilitását a hosszú távú működés során. Különösen alkalmas olyan forgatókönyvekre, mint például az ipari vezérlés és az akkumulátorkezelés, ahol szigorú követelmények vonatkoznak a hibák észlelésére.

(6) AEC-Q200 megbízhatósági tanúsítvány

Minden alacsony ellenállású sönt szigorú AEC-Q200 megbízhatósági teszten esett át, beleértve a többszörös szigorú ellenőrzéseket, mint például a hőmérséklet-ciklus, a magas hőmérsékletű tárolás, a terhelési élettartam, valamint a páratartalom és a hőtesztek, hogy megbizonyosodjanak arról, hogy a termékek megfelelnek az autóipari teljesítmény szabványoknak, és közvetlenül alkalmazhatók az autóelektronikai berendezésekhez. Ragaszkodunk a 100%-os elektromos tesztelés elvégzéséhez minden egyes termék esetében, az alapvető paraméterek, például az ellenállás és a tolerancia ellenőrzésére összpontosítva, valamint a kötegelt termékek mintavételi megbízhatósági vizsgálatának elvégzéséhez, hogy megakadályozzuk a minősíthetetlen termékek kibocsátását, stabil és megbízható termékgaranciát biztosítva a vásárlóknak.

Termék alkalmazások

Csomagolás és Szállítás

Nagy jelentőséget tulajdonítunk az egyes kis ellenállású söntök szállítási biztonságának. Részletes csomagolási és szállítási tervet dolgoztunk ki annak érdekében, hogy a termékek a gyárból sértetlenül érkezzenek a vásárló kezébe. A kötegelt csomagolás során az egyes sönteket habbal pufferolt antisztatikus tasakba helyezzük, majd egységesen hullámkarton dobozokba helyezzük. Ez hatékonyan megakadályozza a kivezetések sérülését és az alkatrészek deformálódását a szállítás során.

A söntök áram- és érzékelőkapcsaihoz habburkolatot vagy ragasztószalagot használunk a rögzítéshez, hogy a kapcsok egyenesek maradjanak, és ne befolyásolják a későbbi beszerelést és a vásárló általi használatot. Minden egyes tétel kiszállításakor csomagolólistát és ellenőrzési tanúsítványt mellékelünk az árukhoz, hogy megkönnyítsük a vásárló átvételét és ellenőrzését. Ugyanakkor teljes körű műszaki dokumentumokat biztosítunk a megfelelőségi felülvizsgálati követelmények teljesítéséhez.

A szállítási módok tekintetében rugalmas lehetőségeket kínálunk: a kis tételes rendeléseket nemzetközi futárszolgálatok, például DHL, FedEx, UPS szállítják, amelyek gyorsak és biztosítják, hogy a vásárló gyorsan megkapja a mintákat vagy a kis tételeket; a közepes tételes rendeléseket légi úton szállítják, egyensúlyban tartva az időszerűséget és a költségeket; a nagy tételes megrendeléseket tengeri úton szállítják, jelentősen csökkentve a szállítási költségeket, és teljes mértékben alkalmazkodva a különböző beszerzési mennyiségekhez. Emellett egyértelmű tárolási javaslatokat is adunk. Javasoljuk, hogy a sönteket beltéri környezetben, 25°C ± 5°C hőmérsékleten, 70-nél kisebb relatív páratartalommal, jó szellőzéssel és korrozív gázok nélkül tárolja, hogy meghosszabbítsa a termék üresjárati élettartamát.

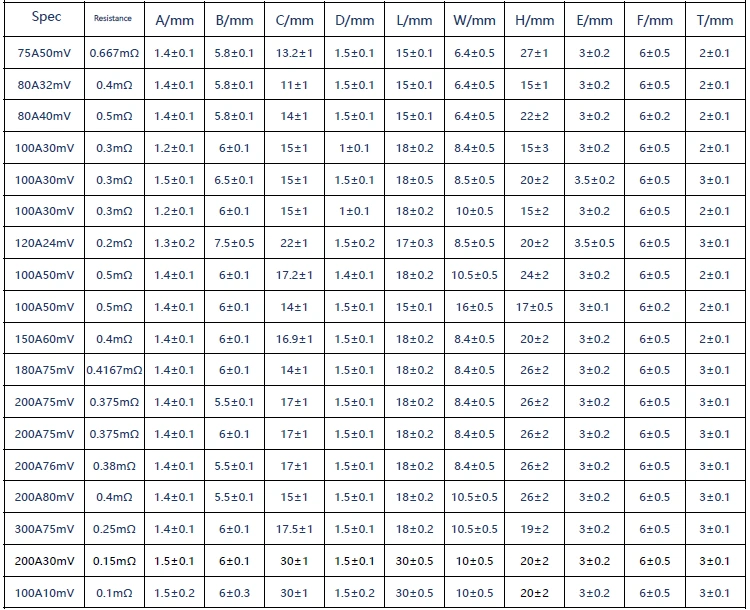

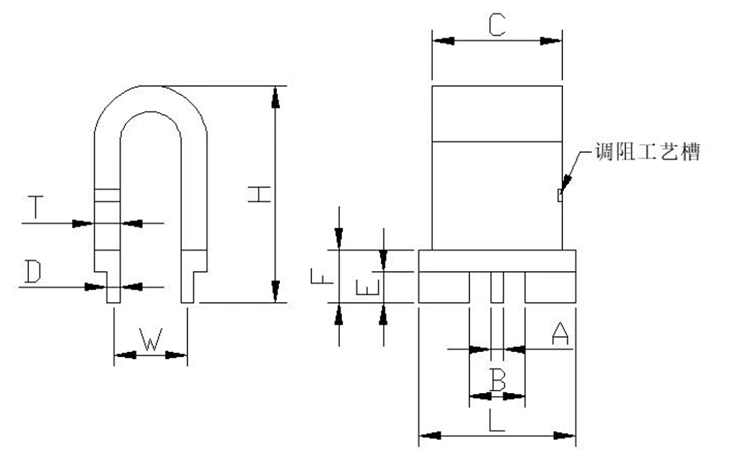

Rajz és méretek

Az RST Electric választásának okai

(1) Közvetlen ellátás a forrásgyárból

A Low Resistance Shunt jogilag tanúsított gyártója vagyunk Kínában, és több mint 10 éve foglalkozunk ezzel a területtel. ISO 9001 tanúsítvánnyal rendelkező gyártóbázissal és exkluzív nagyáramú sönt gyártósorral rendelkezünk. Szigorúan ellenőrizzük az összes gyártási folyamatot függetlenül, minden közbenső szakaszban bekövetkező áremelések nélkül. Gyári közvetlen ellátási modellünk lehetővé teszi a vásárlók számára, hogy jó minőségű FLU sorozatú söntöket vásároljanak ésszerűbb költségek mellett, jelentősen növelve a beszerzési értéket a költségekhez képest.

(2) Szakmai csapattámogatás

Tapasztalt mérnöki csapatunk van az autóipar és az ipari ágazatok jelenlegi észlelési megoldásainak kutatása és fejlesztése iránt. Testreszabott terméktervezést és műszaki támogatást tudunk biztosítani a vásárlók konkrét alkalmazási forgatókönyvei alapján. Ugyanakkor szigorúan betartjuk a 100%-os elektromos tesztelést (ellenállás, tolerancia, TCR mintavételi ellenőrzés), és minden termék szigorú minőségellenőrzésen megy keresztül, hogy biztosítsa a stabil és állandó teljesítményt, megfelelve a vevők tételes gyártási követelményeinek.

(3) Globális elrendezés

Termékeinket több mint 40 országba exportálták, köztük Németországba, az Egyesült Államokba, Japánba, Dél-Koreába és Brazíliába. Megbízható partnerei vagyunk a globális autóipari beszállítóknak, az akkumulátor-felügyeleti rendszereket gyártóknak és az ipari áramszolgáltatóknak. Gazdag iparági tapasztalattal rendelkezünk az ultraalacsony ellenállás és a nagy pontosságú nagyáram-érzékelés területén. Ismerjük a különböző országok iparági szabványait és megfelelőségi követelményeit, és olyan termékeket és szolgáltatásokat tudunk biztosítani ügyfeleink számára, amelyek megfelelnek a helyi szabványoknak.

(4) A szállítási és az értékesítés utáni szolgáltatások javítása

Rugalmas szállítási határidőket kínálunk. Standard specifikációk esetén a szállítási idő 10-15 munkanap. Egyedi termékek esetén a szállítási idő 15-25 munkanap. Ezek az időszakok rugalmasan módosíthatók a vevő gyártási ütemtervének megfelelően, hogy az ne befolyásolja a vevő gyártási tervét. Ezzel egyidejűleg 12 hónap garanciális szolgáltatást biztosítunk. A garanciális időszak alatt távhibadiagnosztika, alkatrészszállítási szolgáltatás biztosítható. Professzionális technikai csapatok segíthetnek a vevőnek a termékintegráció és a hibakeresés befejezésében, és teljes védelmet nyújtanak a vevő beszerzése és felhasználása számára a folyamat során.
