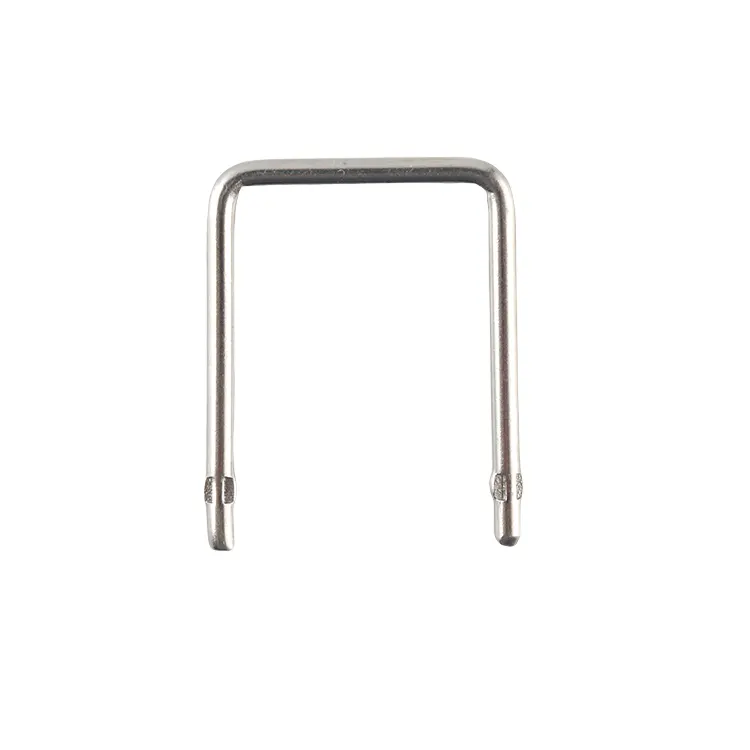

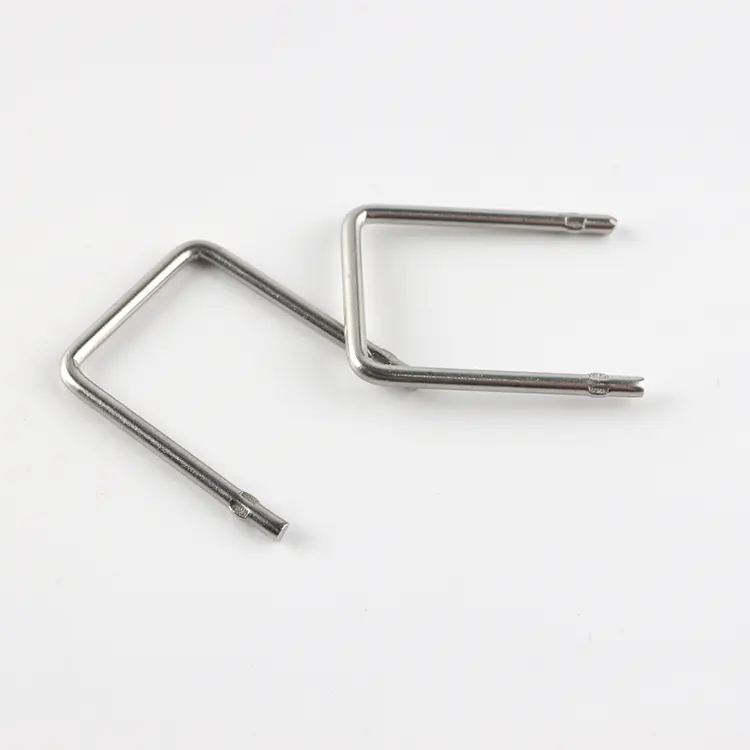

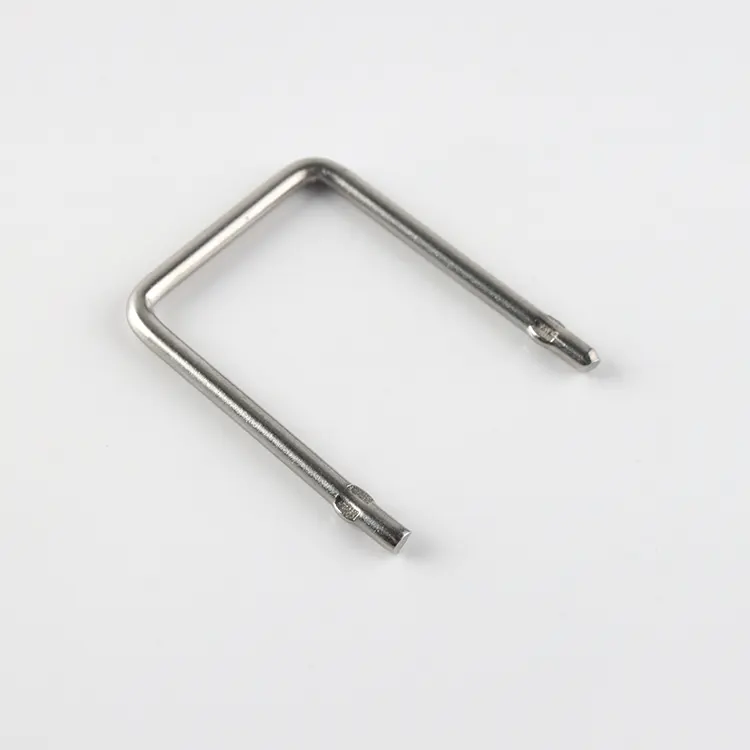

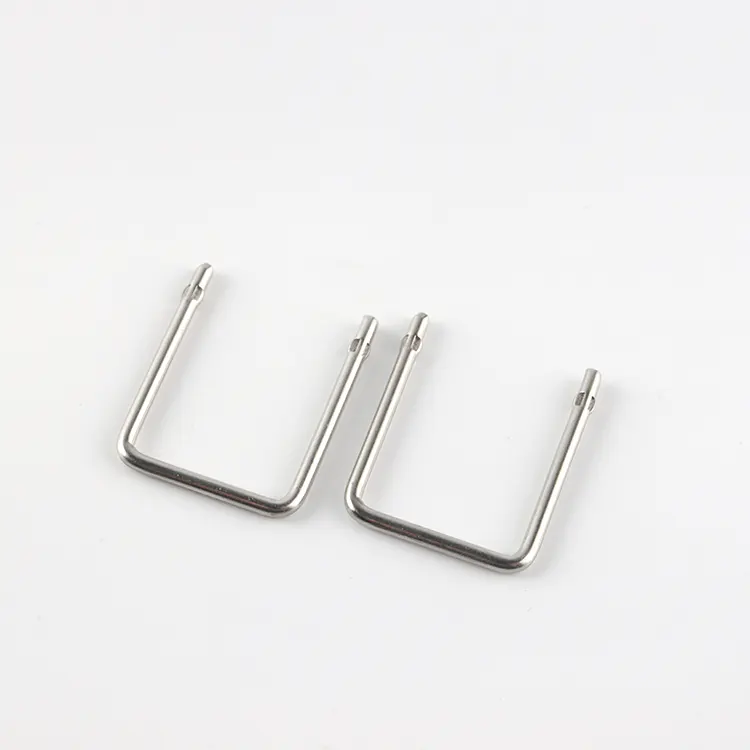

Fémötvözet Áramérzékelő ellenállás

Tervezési előnyök

Az RST Electric fémötvözet áramérzékelő ellenállása rendkívül stabil, alacsony induktivitású megoldást kínál a DC és AC áramok mérésére a modern teljesítményelektronikában. Kifejezetten olyan alkalmazásokhoz tervezték, ahol a kártya helye korlátozott, és a pontosság a legfontosabb, ez az alacsony ohmos ellenállás precíziós fémötvözet elemet (manganint vagy hasonlót) használ, amely az alacsony hőmérsékleti együttható, a nagy túlfeszültség-képesség és a hosszú távú stabilitás kiváló kombinációját kínálja. A függőleges, radiális vezetékes tokozás lehetővé teszi, hogy az ellenállás függőlegesen álljon, minimálisra csökkentve a lábnyomát, miközben elősegíti a természetes légáramlást az elem körül – ez kritikus előny a sűrű elrendezéseknél, ahol a hőelvezetés aggodalomra ad okot.

Strukturális optimalizálás

Ennek a fémelem-ellenállásnak a felépítése mind az elektromos teljesítmény, mind a mechanikai megbízhatóság szempontjából optimalizált. Az ellenálló elem egy nagy stabilitású ötvözetből készül, amelynek hőmérsékleti együtthatója akár ±50 ppm/°C, így az ellenállás értéke gyakorlatilag állandó marad az üzemi hőmérsékleti tartományban. Ezt követően az elemet ónozott rézvezetékekre hegesztik, és egy égésgátló házba zárják, amely mechanikai védelmet biztosít, miközben lehetővé teszi a szabadtéri kialakítás maximális hűtését. Az így kapott alkatrész rendkívül alacsony induktivitást kínál, így alkalmas nagyfrekvenciás kapcsolóáramkörökhöz, ahol a hagyományos huzalellenállások nem kívánt fáziseltolódást vagy feszültségcsúcsokat okoznának.

Ellenállás- és árambesorolási specifikációk

Az FLQ53 sorozat 2mΩ-tól 50mΩ-ig terjedő ellenállás-tartományt ölel fel, 2,5A-tól 21A-ig terjedő névleges áramerősséggel, ami megfelel a tipikus 50mV és 100mV közötti feszültségeséseknek teljes skálán – ideális az analóg-digitális átalakítók és műveleti erősítők közvetlen interfészéhez. A ±1%, ±2% és ±5%-os szabványos tűrés precíziós műszerekhez és általános célú alkalmazásokhoz egyaránt alkalmas.

Megbízható fémötvözet áramérzékelő ellenállás-gyártóként Kínában, az RST Electric több mint 10 éves precíziós ellenállás-tervezést és szigorú minőség-ellenőrzést ötvöz, hogy olyan alkatrészeket szállítson, amelyek pontos, sodródásmentes áramvisszacsatolást biztosítanak a legigényesebb környezetben is.

Műszaki előírás

Termékjellemzők

1. Ultra-alacsony ellenállásértékek – 2 mΩ-tól 50 mΩ-ig, lehetővé teszi az áramok pontos mérését néhány ampertől 20 A felettiig minimális teljesítményveszteséggel és alacsony feszültségeséssel.

2. Alacsony hőmérsékleti együttható (TCR) – ±50 ppm/°C és ±100 ppm/°C között stabil ellenállásértékeket biztosít a hőmérséklet-ingadozások során, ami kritikus a precíziós áramérzékelés szempontjából.

3. Rendkívül alacsony induktivitás – A fémötvözet szerkezet gyakorlatilag kiküszöböli a parazita induktivitást, így ideális a nagyfrekvenciás kapcsolóáramkörökhöz és a gyors tranziens reakciókhoz.

4. Széles áramtartomány – 2,5 A-tól 21 A-ig terjed egyetlen sorozatban, rugalmas tervezést biztosítva több teljesítményszinten.

5. Kompakt függőleges lábnyom – A radiális vezetékes függőleges kialakítás minimalizálja a PCB-terület felhasználását, lehetővé téve az alkatrészek sűrű elhelyezését.

6. Nagy stabilitás és megbízhatóság – A precíziós fémötvözet elem kiváló hosszú távú stabilitást és hőciklusokkal szembeni ellenállást biztosít.

7. Lángálló bevonat – Tartós, égésgátló anyagba burkolva, amely megfelel az ipari és fogyasztói elektronikára vonatkozó biztonsági követelményeknek.

8. Precíziós tűréshatárok – ±1%, ±2%, ±5% és ±10%-os méretben kapható, hogy megfeleljen a nagy pontosságú és költségérzékeny kialakításoknak egyaránt.

9. Testreszabható paraméterek – Speciális ellenállásértékek, ólomképzés és illesztett párok állnak rendelkezésre az alkalmazás-specifikus követelményekhez.

10. Könnyű NYÁK-integráció – Szabványos radiális vezetékosztás (5 mm-től 50 mm-ig az áramerősségtől függően), amely kompatibilis az automatikus beillesztő berendezéssel.

Termék alkalmazások

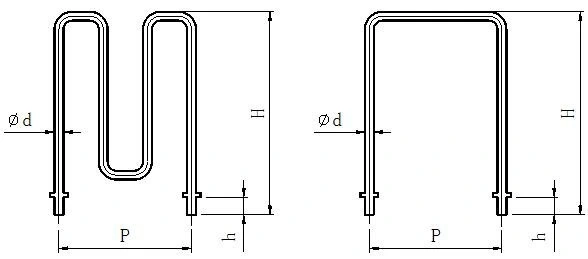

Rajz és méretek

Csomag és szállítás

Az RST Electric biztosítja minden fémötvözet áramérzékelő ellenállás biztonságos szállítását:

● Tömeges csomagolás: Az ellenállásokat antisztatikus, habbetétes zacskókba csomagolják, majd hullámkarton dobozokba helyezik, hogy megakadályozzák az ólom elhajlását és az elemek deformálódását.

● Ólomvédelem: A vezetékeket habszivacs zárókupakokkal vagy műanyag ólomképző távtartókkal kell egyenesen tartani.

● Dokumentáció: Csomagolási listák és ellenőrzési tanúsítványok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

GYIK

K: Miért választotta az RST Electricet?

V: Több mint 10 éve mélyen részt veszünk a fémötvözet áramérzékelő ellenállások területén. ISO 9001 tanúsítvánnyal rendelkező gyártóbázissal rendelkezünk. Az ötvözetválasztástól a formázáson át a detektálásig minden lépést függetlenül irányítunk a folyamat során, köztes lépések nélkül. Ez magasabb költséghatékonyságot biztosít. Ezenkívül a fémötvözet áramérzékelő ellenállás nagy pontossággal és jó hőelvezetéssel rendelkezik, és különféle teljesítményelektronikai forgatókönyvekhez alkalmas.

K: Milyen testreszabási szolgáltatások támogatottak?

V: A teljes dimenziós testreszabás támogatott, beleértve az áramerősséget (2,5A - 21A), az ellenállásértéket (2mΩ - 50mΩ), a tűréshatárt (legfeljebb ±0,5%), az ólomformázást (beleértve az egyedi támasztómagasságot), az ólombevonatot (ón-ólom, tiszta ón, aranyozás), valamint személyre szabott beállításokat az olyan paraméterekhez, mint a T, stb.

K: Mik a minőségi garanciák?

V: Minden fémötvözet áramérzékelő ellenálláson 100%-os elektromos vizsgálaton esik át (ellenállási érték, tűrés, TCR), és belső megbízhatósági teszteket végeznek a hőmérséklet-ciklus és az áramciklus melletti stabilitás ellenőrzésére. Szigorúan követjük az ISO 9001 szabványt, hogy minden termék megfeleljen az ipari minőségű minőségi követelményeknek.

K: Mik a szállítási és az értékesítés utáni garanciák?

V: A szabványos specifikációjú termékek szállítási ideje 7-10 nap; személyre szabott termékek esetében 10-15 nap. Az árukhoz mellékeljük a teljes vizsgálati jelentéseket, anyagtanúsítványokat stb. 12 hónap garanciát vállalunk. Távoli hibadiagnosztikát, alkatrészellátást és műszaki támogatást biztosítunk. A termékintegráció és a hibakeresés befejezéséhez is segítséget lehet nyújtani.
