Nyitott levegő áramot érzékelő ellenállás

Szabadtéri tervezés és termikus előnyök

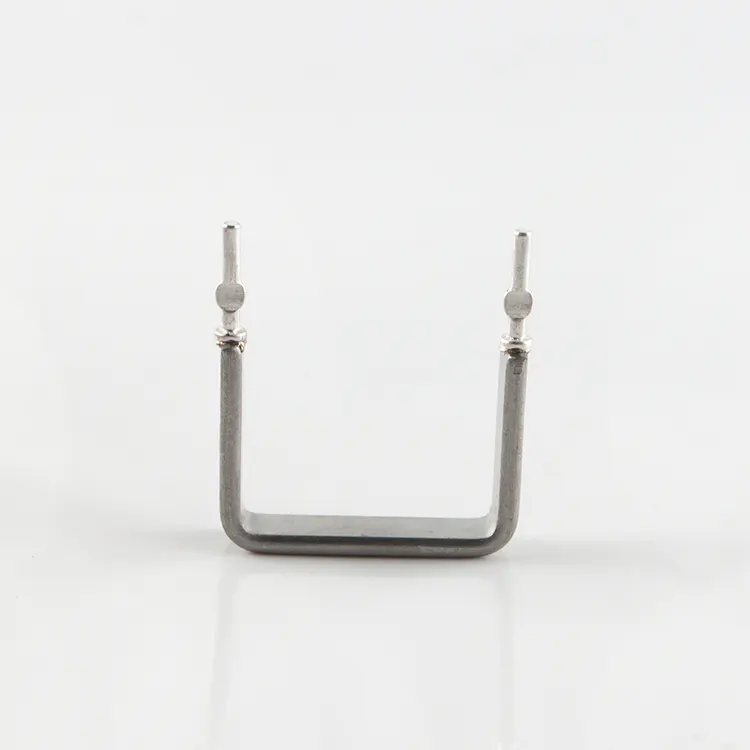

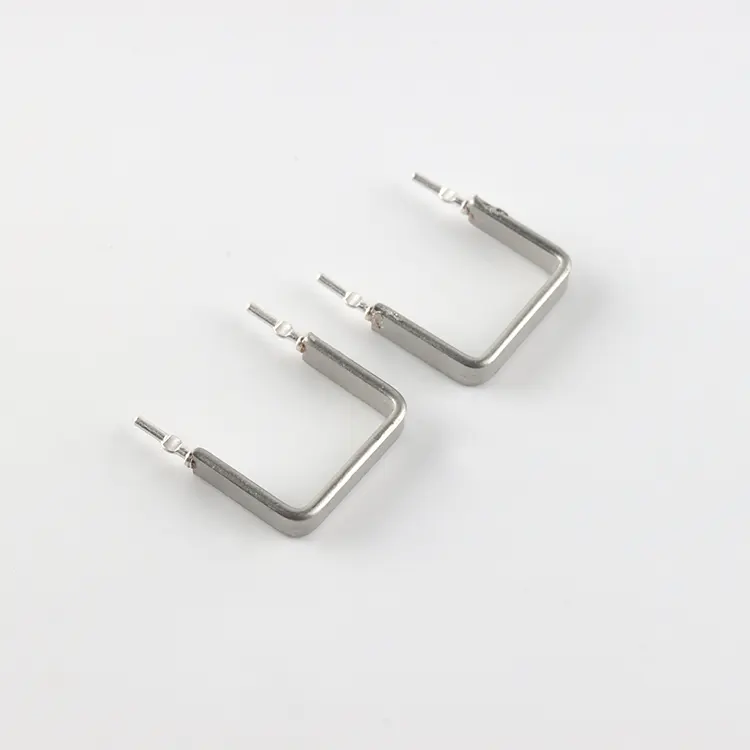

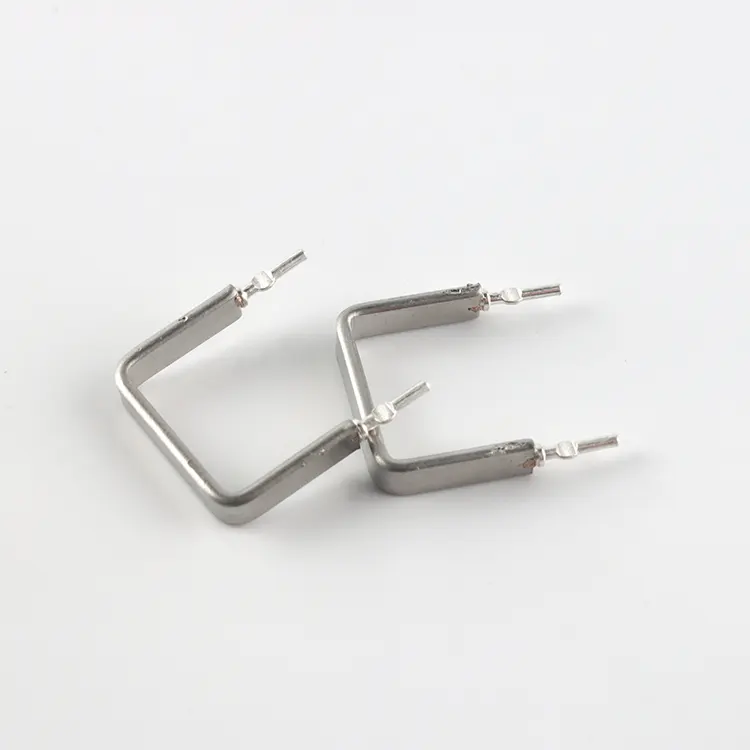

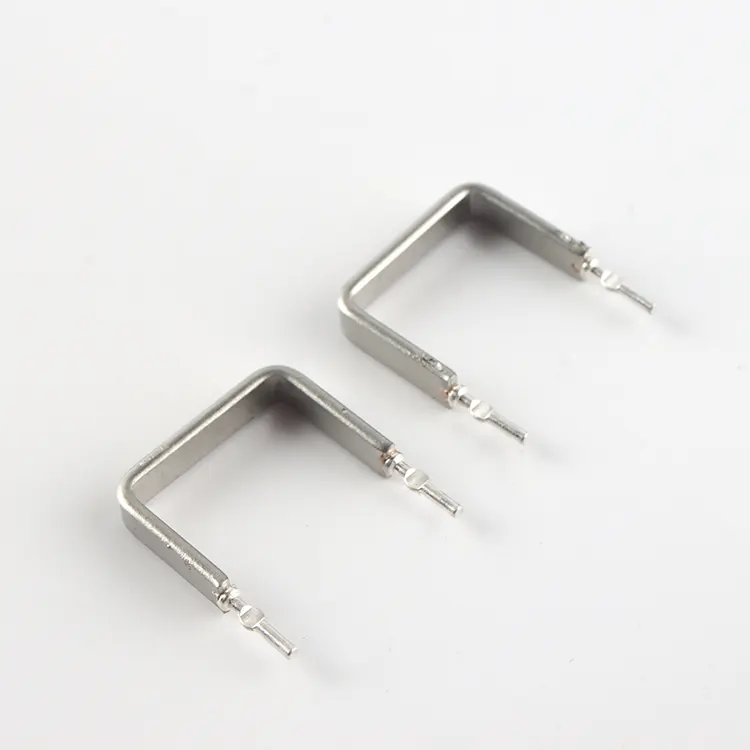

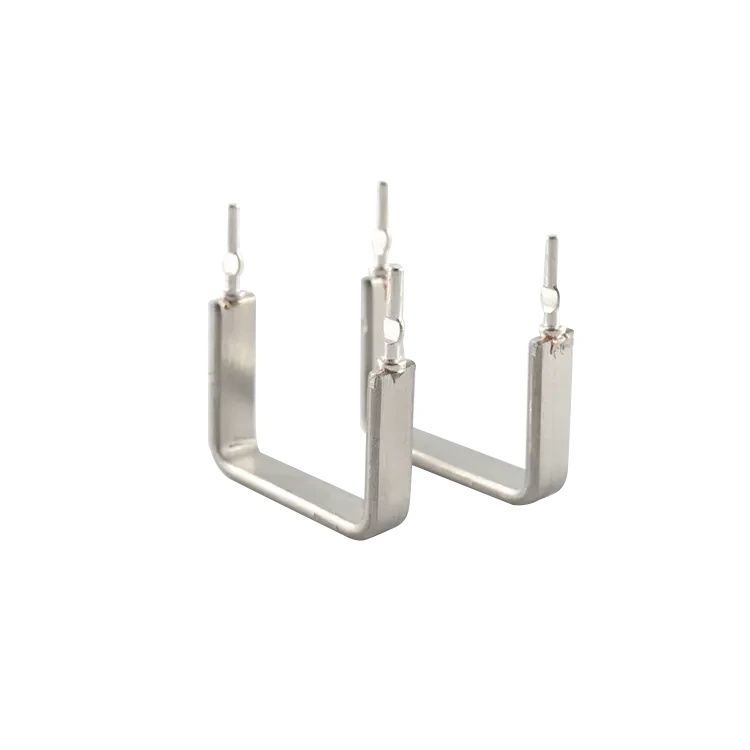

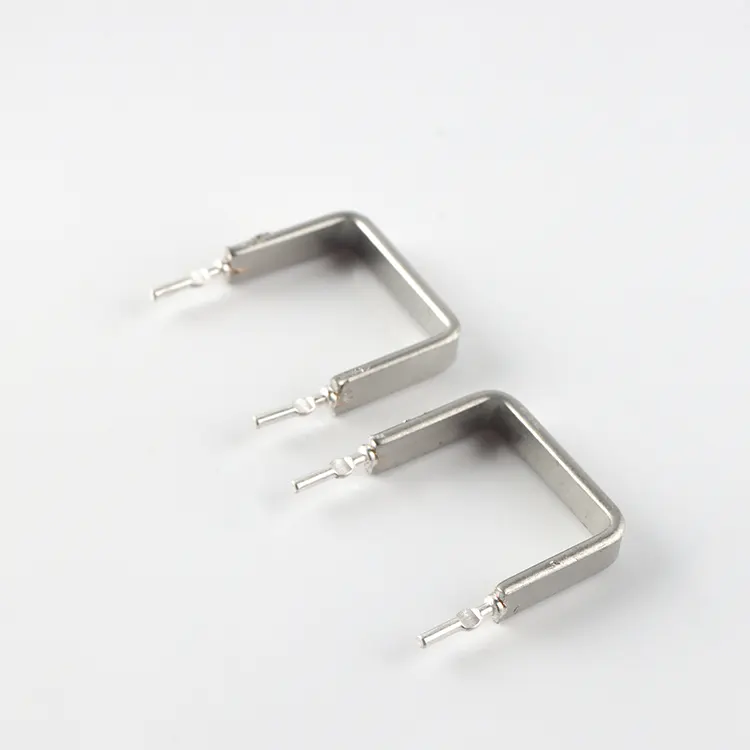

Az RST Electric Open Air Current Sensing Resistor speciális megoldást kínál azoknak a mérnököknek, akiknek nagy áramerősségeket kell pontosan mérniük kompakt elektronikus egységekben. A hagyományos, felületre szerelhető söntekkel ellentétben, amelyek közvetlenül a PCB-be vezetik el a hőt, ez a nyitott légellenállás függőleges, radiális vezetékes konfigurációt használ, amely a fémötvözet érzékelőelemet az áramköri lap fölé helyezi. Ez az egyedülálló konstrukció légrést hoz létre az alkatrész alatt, lehetővé téve a természetes konvekciónak a hő elvezetését, és jelentősen csökkenti a közeli nyomok és alkatrészek termikus igénybevételét – ez kritikus előny a sűrűn tömött teljesítményfokozatok esetén.

Alapvető felépítés és teljesítmény

Ennek az alacsony ohmos ellenállásnak a magja egy precíziós fémötvözet elem (konstans vagy nikróm), amelyet a stabil hőmérsékleti együtthatója (40 ppm/°C) és a hőmérséklet-ingadozások közötti pontosság miatt választottak ki. Az elem nyitott hurokká van kialakítva, és robusztus, ónozott rézvezetékekkel van megtámasztva, amelyek elektromos csatlakozásként is szolgálnak. Ez a kialakítás minimálisra csökkenti a parazita induktivitást, így az OAR sorozat különösen alkalmas nagyfrekvenciás kapcsolóáramkörökhöz, ahol a hagyományos huzalellenállások elfogadhatatlan fáziseltolódásokat okoznak. A teljes szerelvény Pb-mentes és RoHS-kompatibilis, lángálló szerkezettel, amely megfelel a szigorú biztonsági követelményeknek.

OAR sorozat specifikációi és gyártási szakértelem

Az OAR sorozat 5 mΩ és 100 mΩ közötti ellenállási tartományt ölel fel – ideális az alacsony szintű feszültségesések generálására, amelyek arányosak az áramerősségekkel, néhány ampertől több tíz amperig. A ±1%, ±2% és ±5%-os szabványos tűrés precíziós műszerekhez és általános célú alkalmazásokhoz egyaránt alkalmas. Az 1 W, 3 W és 5 W teljesítménybesorolás a felhasználás széles spektrumát fedi le, a CPU magteljesítmény-felügyeletétől az akkumulátor lemerülésének észleléséig. Megbízható nyílt levegős áramérzékelő ellenállás-gyártóként Kínában, az RST Electric több mint 10 éves precíziós ellenállástervezést és szigorú minőség-ellenőrzést ötvöz, hogy olyan alkatrészeket szállítson, amelyek pontos, megbízható áram-visszacsatolást biztosítanak az igényes teljesítményelektronikában.

Műszaki előírás

Termékjellemzők

Szabadtéri áramérzékelő ellenállásunkat kifejezetten precíz áramérzékelési forgatókönyvekhez tervezték, teljes mértékben kielégítve a teljesítményelektronikai terület szigorú követelményeit.

Nyitott függőleges szerkezeti kialakítást alkalmazunk, az ellenálláselemet a PCB áramköri lap fölé emelve alsó légrést képezve. Ez lehetővé teszi a gyors hőelvezetést a természetes konvekción keresztül, hatékonyan csökkentve a szomszédos áramkörök és az érzékeny alkatrészek hőterhelését. Ez a kialakítás különösen előnyös a sűrűn csomagolt teljesítménymodulokban, jelentősen növelve az általános stabilitást.

A termék ellenállásértéke egy ultraalacsony 5mΩ és 100mΩ közötti tartományt fed le, lehetővé téve nagy árammérést, miközben csökkenti az áramveszteséget és a feszültségesést. 40 ppm/°C alacsony hőmérsékleti együtthatóval van felszerelve, amely fenntartja az ellenállás stabilitását változó hőmérsékletű környezetben, és biztosítja az áramérzékelés pontosságát, alkalmas dinamikus munkakörülményekre.

A termék nyitott hurkú, tekercsmentes szerkezettel rendelkezik, minimálisra csökkenti a parazita induktivitást, és alkalmazkodik a nagyfrekvenciás kapcsolóáramkörökhöz, elkerülve a fáziseltolásokat. Az alapelemek precíziós ötvözetekből, például réz-nikkelből (CuNi) és nikkel-krómból (NiCr) készülnek, és teljesen hegesztett szerkezettel kombinálva erős mechanikai és elektromos csatlakozásokat biztosítanak, amelyek ellenállnak a vibrációnak és a hőterhelésnek, hosszú élettartammal.

Ezenkívül a termék kompakt méretű, függőleges elrendezése jelentősen megtakarítja a nyomtatott áramköri lapok helyét a vízszintes axiális vagy nagyméretű SMD sönt ellenállásokhoz képest, megfelel a sűrű elrendezés követelményeinek. A radiális vezetékek alkalmazkodnak a szabványos PCB furatátmérőhöz, kompatibilisek a hullámforrasztással és a kézi összeszereléssel, az automatizálási gyártási és kézi üzemeltetési igények kiegyensúlyozásával, miközben megfelelnek az RoHS szabványoknak, tűzálló szerkezettel rendelkeznek, megfelelnek az ipari és fogyasztói elektronika biztonsági és környezetvédelmi követelményeinek, ±0,5%-os tűréshatárig, nagy pontosságú észlelési forgatókönyvekhez.

Termék alkalmazások

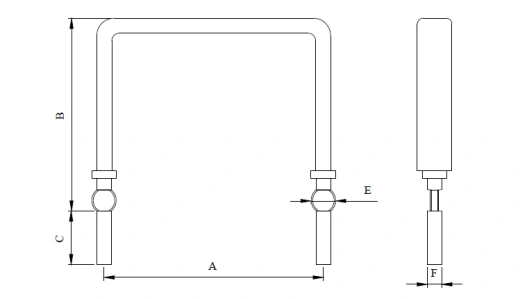

Rajz és méretek

Csomag és szállítás

Az RST Electric nagy jelentőséget tulajdonít az egyes szabad levegős áramot érzékelő ellenállások szállítási biztonságának. Átfogó csomagolási és szállítási tervet dolgozott ki annak érdekében, hogy a termékek sértetlenül kerüljenek a vásárlókhoz, és garantálja a vásárlási élményt.

A kötegelt csomagolást tekintve minden ellenállást habpárnás ütésálló tasakba, majd hullámkarton dobozba helyeznek. Ez hatékonyan megakadályozza a vezetékek elhajlását és az alkatrészek deformálódását, elkerülve a szállítás közbeni ütközésekből adódó károkat. Az ólomrészeknél habszivacs végsapkákat vagy műanyag ólompozicionáló párnákat használunk a rögzítéshez, biztosítva, hogy a vezetékek egyenesek maradjanak, és ne befolyásolják a későbbi beszerelést és használatot.

Minden szállítmányhoz mellékelünk egy csomagolási listát és az ellenőrzési tanúsítványt az árukhoz, megkönnyítve ezzel a vásárlói átvételt és ellenőrzést, valamint teljesítve a megfelelőségi felülvizsgálati követelményeket. A szállítási mód rugalmasan igazodik a különböző vásárlási mennyiségekhez: a kis tételes rendeléseket nemzetközi expressz szolgáltatások, például DHL, FedEx és UPS küldik, gyors kiszállítással; közepes kötegrendeléseket választanak ki a légi szállításhoz, egyensúlyba hozva a szállítási időt és a költségeket; A nagy tételes megrendeléseket tengeri szállítással küldik, csökkentve a szállítási költségeket, és teljes mértékben megfelelnek az ügyfelek szállítási időre vonatkozó követelményeinek.

Az összes termék csomagolása előtt 100%-os elektromos tesztelést hajtanak végre, amelynek középpontjában az ellenállási érték és a tűréshatár áll, valamint a megjelenés szemrevételezéses ellenőrzése, hogy minden termék megfelel-e a megállapított teljesítmény-szabványoknak, és nem gyártanak kifogásolható termékeket.

Cégünk fő erőssége

Mint jogilag tanúsított kínai gyártó, az RST Electric már több mint 10 éve elkötelezett a szabadtéri áramérzékelős ellenállások gyártásában. A speciális területre összpontosítva bizonyította szakmai képességeit, és a globális ügyfelek megbízható választásává vált.

Az RST Electric teljes folyamatú autonóm vezérlést tesz lehetővé. A fémötvözetek anyagválasztásától, az alkatrészek alakításán, a hegesztésen át a végtermék-ellenőrzésig minden feladatot önállóan végez el a belső csapat. Minden lépést szigorúan ellenőrzünk a stabil és egyenletes termékminőség biztosítása érdekében. Ragaszkodunk a gyári közvetlen ellátási modellhez, átlátható költségszerkezettel és semmilyen további áremelés nélkül a köztes linkeken. Ez lehetővé teszi az ügyfelek számára, hogy jó minőségű OAR sorozatú ellenállásokat vásároljanak ésszerűbb áron.

Az RST Electric ISO 9001 tanúsítvánnyal rendelkező gyártóbázissal rendelkezik, amely külön gyártósorral rendelkezik az alacsony ohmos precíziós ellenállásokhoz. Minden termék 100%-os elektromos tesztelésen esik át, és belső hőteljesítmény- és megbízhatósági teszteket is végeznek a nyitott hűtés hatékonyságának ellenőrzésére. Egy tapasztalt mérnökcsapat a teljesítményelektronika területén aktuális észlelési megoldásokra összpontosít, és pontosan képes kielégíteni az ügyfelek igényeit.

Az RST Electric termékeit több mint 40 országba exportálják, köztük Németországba, az Egyesült Államokba, Japánba, Dél-Koreába és Brazíliába. Megbízható beszállító a globális áramgyártók, autóelektronikai vállalatok és ipari hajtásgyártók számára. Gazdag tapasztalattal rendelkezik az ultraalacsony ellenállású és nagy pontosságú áramérzékelő alkalmazások terén.

Az RST Electric teljes körű testreszabást kínál. A teljesítmény, az ellenállás érték, a tűrés, az anyag, a huzalformázás és a huzalbevonat mind testreszabható az ügyfél igényei szerint. Ugyanakkor rugalmas 10-25 munkanapos szállítási határidőt, komplett műszaki dokumentációt, 12 hónap garanciát és távoli hibadiagnosztikát és műszaki támogatást biztosít. Biztosítja a teljes ügyfélbeszerzési és termékintegrációs folyamatot.
