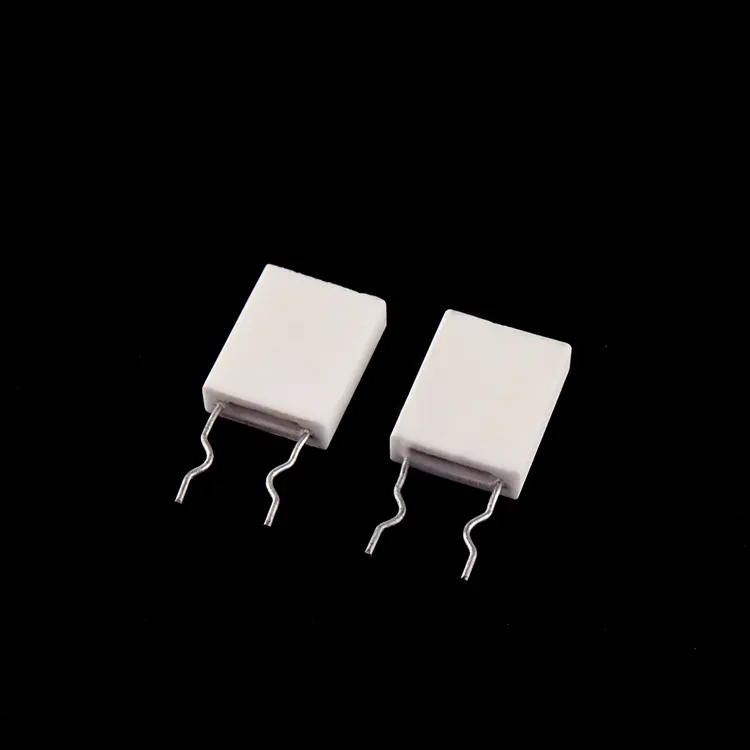

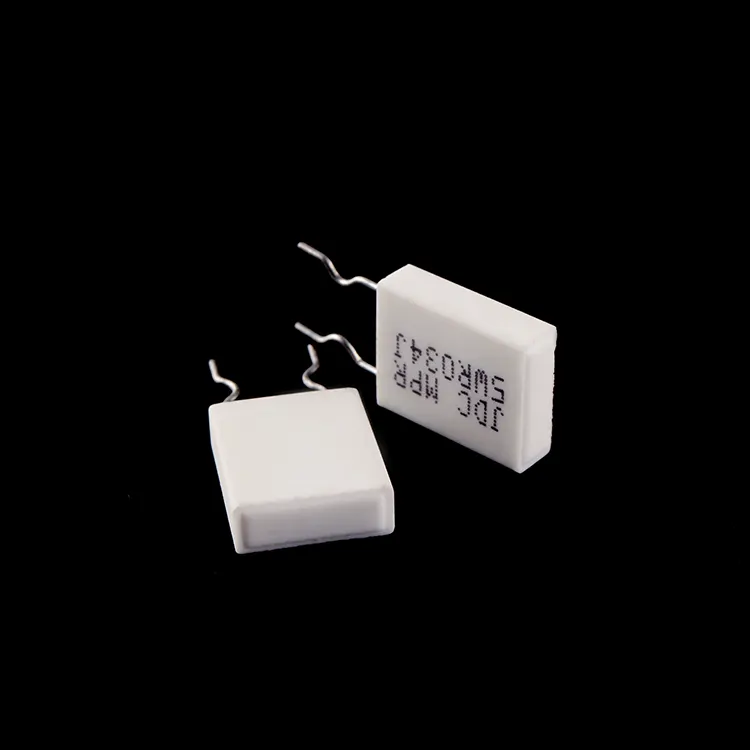

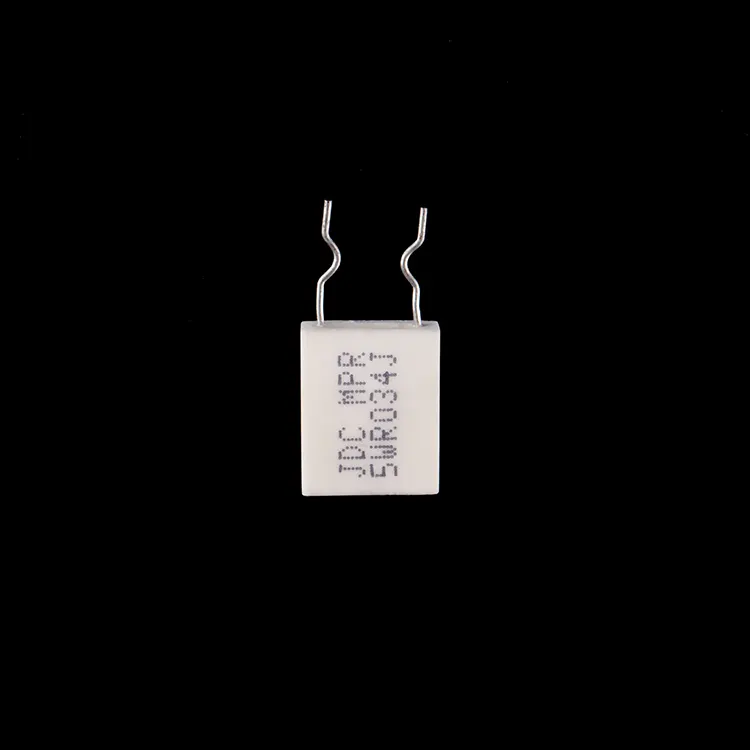

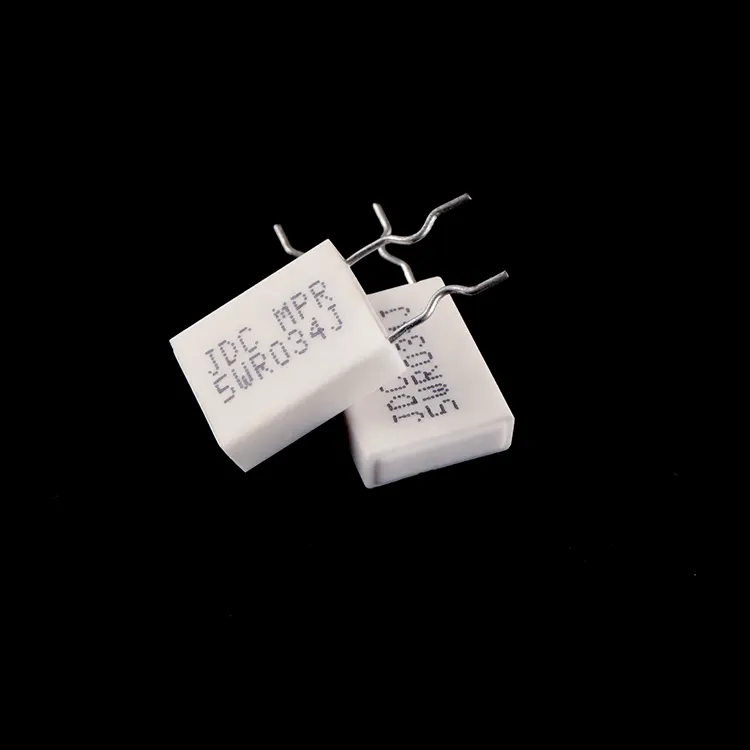

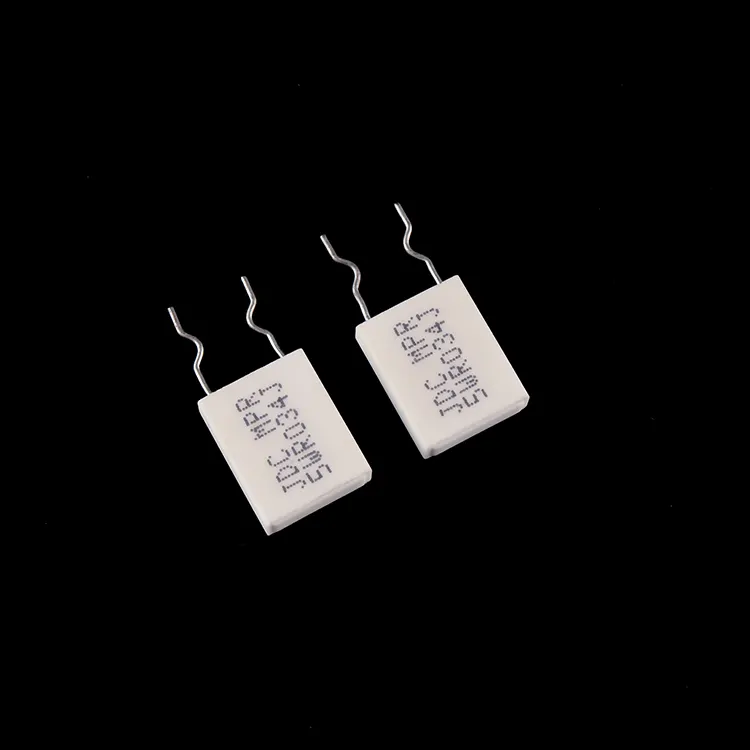

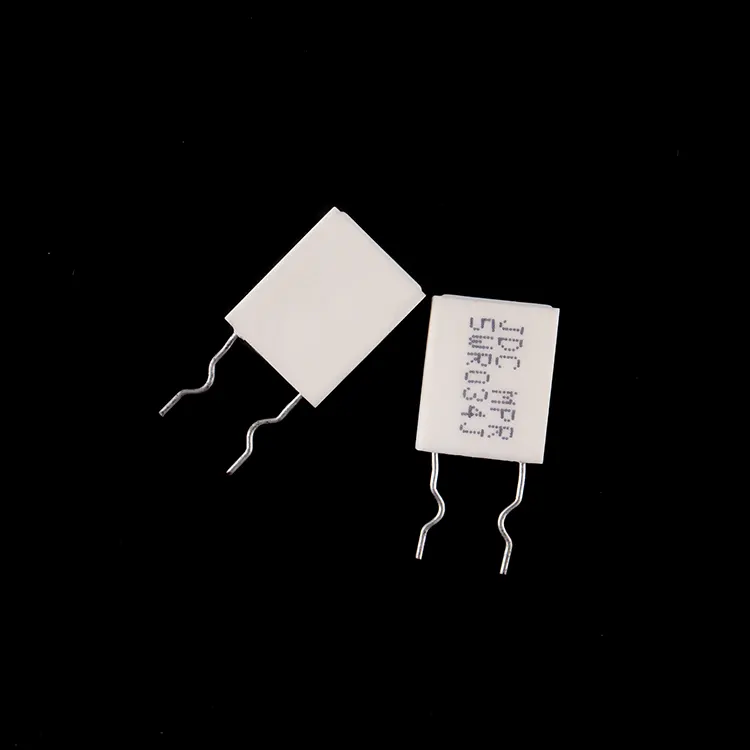

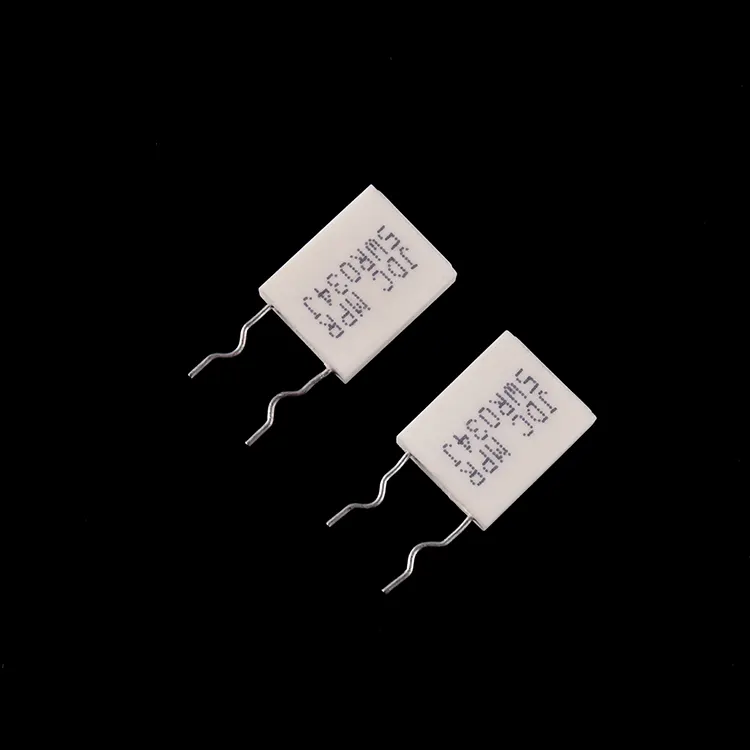

Nem induktív fémlemez ellenállás

Milyen előnyei vannak a nagyfrekvenciás áramkörökben?

Az RST Electric nem induktív fémlemezes ellenállása a modern teljesítményelektronika kritikus szükségleteit elégíti ki: az alacsony induktivitású, nagy impulzusú ellenállások követelményét, amelyek nem okoznak fáziseltolást vagy feszültségcsúcsokat a gyorskapcsoló áramkörökben. A hagyományos huzalos ellenállásokkal ellentétben, amelyek a tekercselt elemük miatt eredendően jelentős induktivitással rendelkeznek, ez az alacsony induktivitású ellenállás egy sík fémlemez elemet alkalmaz, amely minimálisra csökkenti a mágneses mezőket és a parazita induktivitást, így ideális a snubber áramkörökhöz, a kapcsoló tápegységek áramérzékeléséhez és a nagy teljesítményű kimeneti hálózatokhoz.

Hogyan lehet stabil teljesítményű ellenállásokat gyártani?

Ennek a fémlemezes ellenállásnak a felépítése egyszerre hangsúlyozza az elektromos teljesítményt és a mechanikai megbízhatóságot. Az ellenálláselem egy precízen maratott vagy sajtolt fémötvözet lemezből áll, amelyet alacsony hőmérsékleti együtthatója és kiváló impulzuskezelési jellemzői miatt választottak ki. Ez az elem szervetlen szilícium-dioxid töltőanyagba van zárva, és lángálló kerámia tokban van elhelyezve, így biztosítva a hővezetést, az elektromos szigetelést és a környezeti igénybevétel elleni védelmet. Az MPR sorozat két alapkonfigurációt kínál: egyelemes egységeket (2W, 3W, 5W, 10W) ​​a szabványos alkalmazásokhoz, és többelemes kombinált egységeket (2+2, 3+3, 5+5, 7+7), amelyek két egymáshoz illesztett ellenállást integrálnak egyetlen csomagba, így helyet takarítanak meg a kártyán, és biztosítják a konzisztens hőkövetést a differenciálérzékeléshez vagy a push-pull áramkörökhöz.

Hogyan biztosítható az ipari szabványok betartása?

Az elektromos teljesítményt szigorú teszteléssel igazolják. A túlterhelési tesztet 2,5-szeres névleges teljesítménnyel 5 másodpercig végzik el (a sík szerkezet miatt kisebb, mint a huzaltekercselésnél, ami tükrözi a tervezett felhasználást az állandósult állapot érzékelésére, nem pedig a nagy energiájú fékezésre). A hőmérsékleti együtthatót ≤ ±250 ppm/°C értéken tartják, biztosítva a stabil leolvasást minden üzemi körülmény között. Az 1000 órás névleges feszültségen végzett tartóssági vizsgálat megerősíti a hosszú távú megbízhatóságot. Megbízható, nem induktív fémlemez-ellenállásgyártóként Kínában, az RST Electric több mint 10 éves teljesítmény-ellenállás-mérnöki szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek pontos, alacsony torzítású teljesítményt nyújtanak nagyfrekvenciás és impulzusteljesítményű alkalmazásokban.

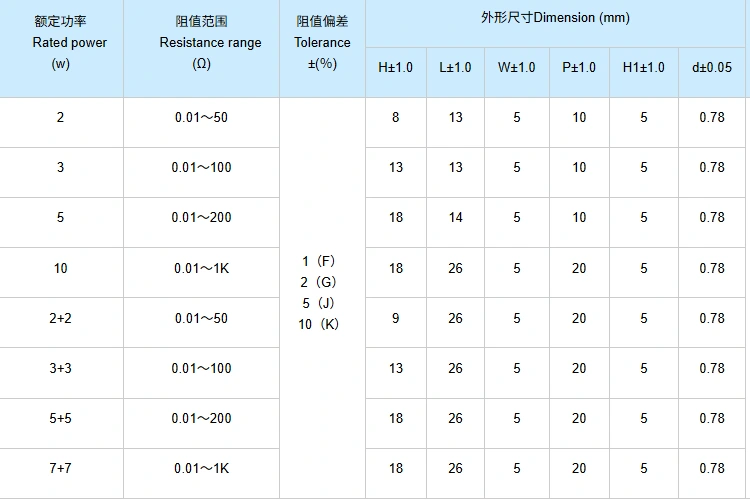

Műszaki előírás

Teljesítményvizsgálati adatok

A termék előnyei

1. Nem induktív felépítés – A sík fémlemez elem minimálisra csökkenti a parazita induktivitást, lehetővé téve a nagyfrekvenciás áramkörökben (pl. kapcsolóüzemű tápegységekben, RF erősítőkben) történő alkalmazást anélkül, hogy fáziseltolódást vagy feszültségtúllépést okozna.

2. Ultra-alacsony ellenállási képesség – 0,01 Ω-tól elérhető, így a nem induktív fémlemezes ellenállás ideális nagyáramú érzékeléshez, sönt alkalmazásokhoz és alacsony ohmos áramelosztáshoz.

3. Alacsony hőmérsékleti együttható – ≤ ±250 ppm/°C stabil ellenállásértékeket biztosít az üzemi hőmérsékleti tartományban a pontos árammérés érdekében.

4. Lángálló kerámia ház – Szervetlen szilícium-dioxid töltőanyagba kapszulázva, kerámia tokban a kiváló hőelvezetés és elektromos szigetelés érdekében.

5.Kételemes kombinált csomagok – Az egyedülálló 2+2, 3+3, 5+5 és 7+7 konfigurációk két egymáshoz illesztett ellenállást kínálnak egy házban, így PCB helyet takarítanak meg, és biztosítják a hőkövetést a differenciálérzékelő vagy a push-pull áramkörök számára.

6. Nagy impulzusteljesítmény – Úgy tervezték, hogy 5 másodpercig ellenálljon a 2,5-szeres névleges teljesítménynek, alkalmas bekapcsolási áramkorlátozásra és csillapító alkalmazásokra.

7. Precíziós tűréshatárok – ±1% és ±10% között kapható, hogy megfeleljen a szűk áramköri követelményeknek.

8. Kompakt csomag – Alacsony profil (5 mm magasság) és kis alapterület lehetővé teszi a nagy sűrűségű PCB-elrendezéseket.

9. Robusztus ólomszilárdság – A 10 N húzópróba biztosítja a megbízható átmenőfurat-szerelést és a forrasztási csatlakozások integritását.

10. Testreszabható alakítás – Ólomformázás és egyedi méretek állnak rendelkezésre, hogy megfeleljenek az adott PCB-elrendezéseknek vagy összeszerelési folyamatoknak.

Termék alkalmazások

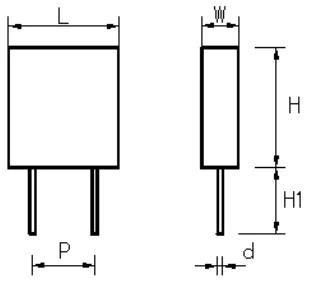

Rajz és méretek

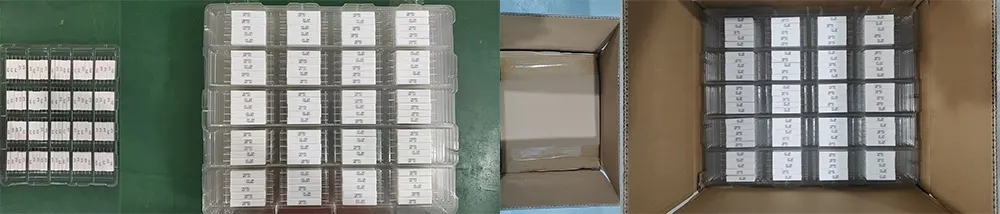

Csomag és szállítás

Az RST Electric biztosítja minden nem induktív fémlemez ellenállás biztonságos szállítását:

● Tömeges csomagolás: Az ellenállásokat buborékfóliában csomagolják, majd hullámkarton kartondobozokba helyezik, hogy megakadályozzák az ólom meghajlását és a kerámia sérülését.

● Ólomvédelem: A vezetékeket habszivacs zárókupakokkal vagy szalaggal tartják egyenesen.

● Egyező páros csomagolás: A kombinált csomagokat egyenként csomagolják, hogy megakadályozzák a páratlan párok keveredését.

● Dokumentáció: Csomagolási listák és ellenőrzési tanúsítványok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

Minden egység 100%-os elektromos tesztelésnek és szemrevételezésnek esik át a csomagolás előtt, hogy megbizonyosodjon arról, hogy megfelelnek a megadott ellenállási értékeknek és kozmetikai szabványoknak.

Miért válassza az RST Electricet?

Ha az alacsony induktivitás és a nagyfrekvenciás teljesítmény számít, az RST Electric biztosítja.

Közvetlen gyár, fémlemez specialisták

● Minősített gyártó vagyunk Kínában, és több mint 10 éve szakosodtunk a nem induktív fémlemez ellenállások gyártására.

● Teljes házon belüli ellenőrzés az elemek bélyegzése/maratása, tokozása és tesztelése felett – az állandó minőség biztosítása érdekében.

● Közvetlen gyári árak minden MPR-ellenállásnál, átlátható költségstruktúrával, közvetítők nélkül.

Professzionális gyártás és minőségbiztosítás

● ISO 9001 tanúsítvánnyal rendelkező létesítmények dedikált gyártósorokkal az alacsony induktivitású teljesítményellenállásokhoz.

● 100%-os elektromos tesztelés (ellenállás, dielektrikum, szigetelés) minden egységen.

● Mintavizsgálat az IEC 60115 szerint, beleértve a hőmérsékleti ciklusokat, az állóképességet és a nedves hőt.

● Tapasztalt mérnöki csapat, amely az áramérzékelőkre és a nagyfrekvenciás alkalmazásokra szakosodott.

Globális tapasztalat, megbízható beszállító

● Bizonyított beszállító a tápegység-gyártók, a motorhajtásokat gyártó cégek és az autóelektronikai gyártók számára világszerte.

● Több mint 40 országba exportál, köztük Németországba, az USA-ba, Japánba, Dél-Koreába, Brazíliába és Indiába.

● Mély szakértelem az ultraalacsony induktivitást és precíziós áramérzékelést igénylő alkalmazásokban.

Végtelen testreszabás

● Teljesítmény: 2W-10W egyszeri; kombinált konfigurációk 7W+7W-ig.

● Ellenállásértékek: 0,01Ω – 1kΩ (különleges értékek állnak rendelkezésre).

● Tűrések: ±1%, ±2%, ±5%, ±10% (egyedi tűrések ±0,5%-ig elérhetők).

● TCR: ≤ ±250 ppm/°C (alacsonyabb TCR elérhető a precíziós követelményekhez).

● Ólomformázás: Egyenes / Vágott és formázott / Különálló / Egyedi.

● Kombinált csomagok: egyező párok a differenciál érzékeléshez.

● Egyedi méretek: Speciális PCB-elrendezésekhez kapható.

Megbízható szállítás és élettartam támogatás

● Normál átfutási idő: 7-10 nap a standard minősítéseknél; 10-15 nap a termék testreszabásához.

● Átfogó dokumentáció: Vizsgálati jelentések, anyagtanúsítványok, RoHS/CE nyilatkozatok.

● 12 hónapos garancia távoli hibaelhárítással és pótalkatrészek kiszállításával.

● Műszaki támogatás áll rendelkezésre a tápegységekbe, meghajtókba és nagyfrekvenciás áramkörökbe való integráláshoz.
