Axiális cementhuzalos ellenállás

Alapvető tervezési és alkalmazási előnyök

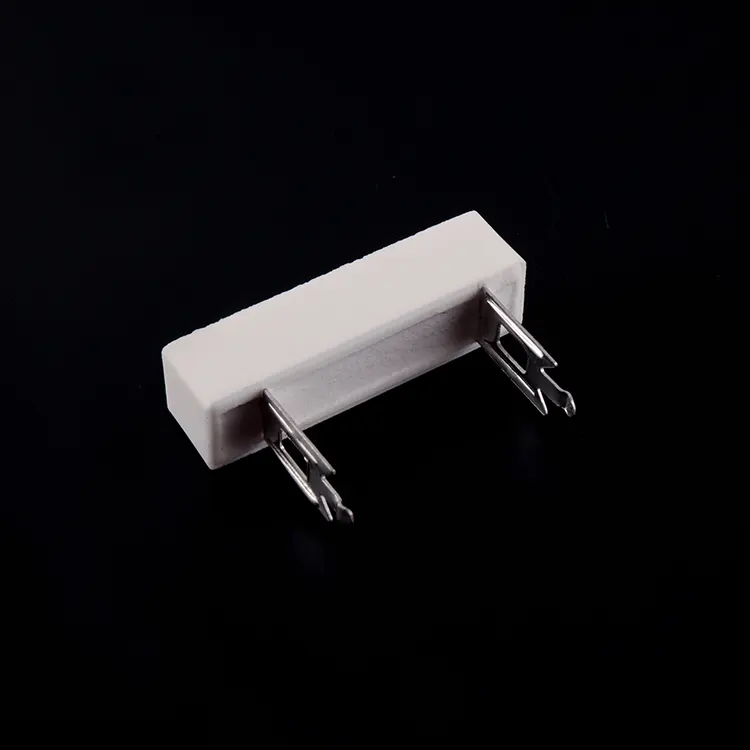

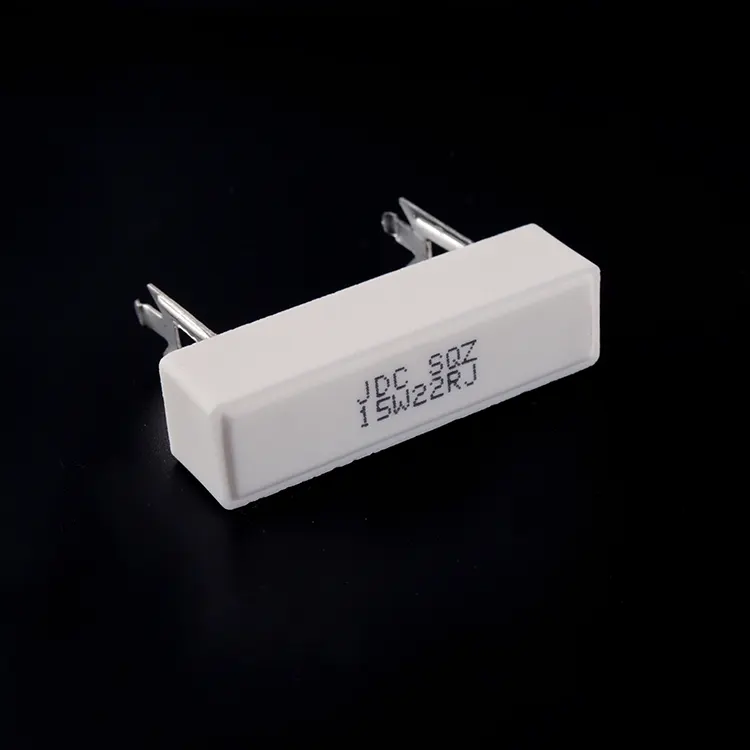

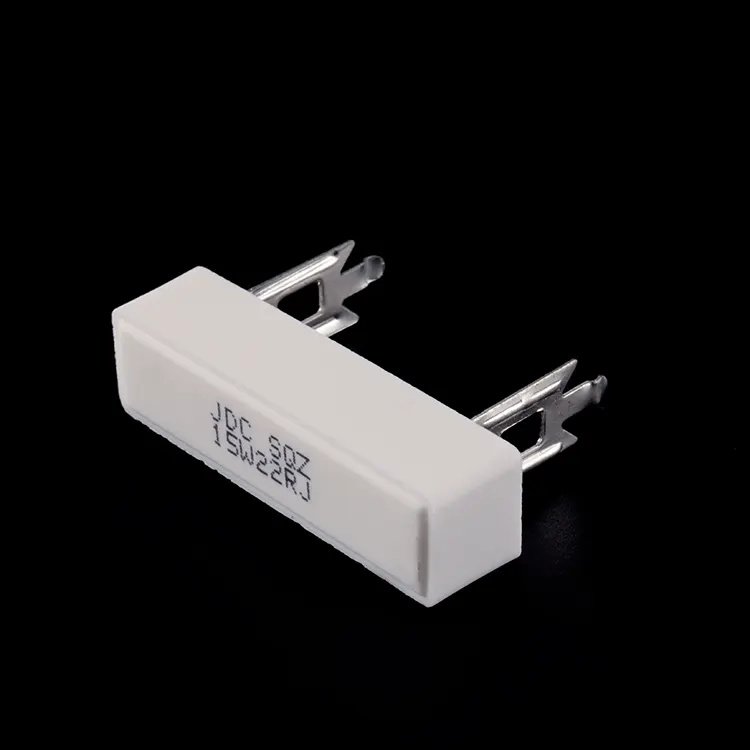

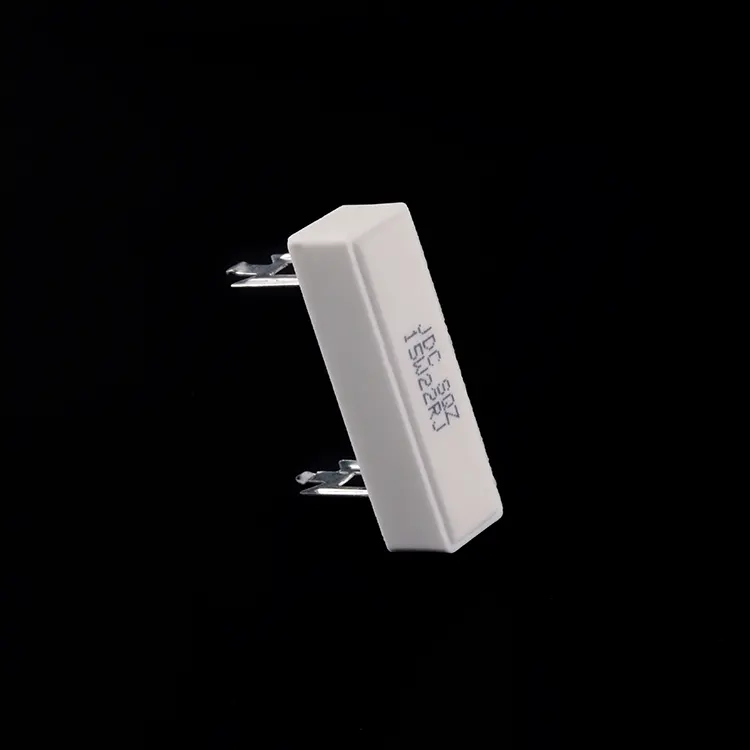

Az RST Electric axiális cementhuzalos ellenállása klasszikus, jól bevált megoldást kínál olyan alkalmazásokhoz, amelyek robusztus teljesítménykezelést igényelnek szabványos axiális vezetékes konfigurációban. Ellentétben a radiális vezetékes vagy alvázba szerelhető ellenállásokkal, ez az átmenő lyukkal ellátott teljesítményellenállás a téglalap alakú kerámiatest mindkét végéből kinyúló vezetékekkel rendelkezik, így vízszintesen felszerelhető PCB-re, vagy elágazásokkal együtt használható a magasabb hűtéshez. Ez a hagyományos axiális orientáció leegyszerűsíti a NYÁK-elrendezést, megkönnyíti az automatikus behelyezést, és lehetővé teszi a könnyű cserét a helyszíni szerviz forgatókönyveiben.

Szerkezeti felépítés és sokoldalú teljesítménytartomány

Ennek a kerámia tokozású ellenállásnak a felépítése kiemeli a hőteljesítményt és a mechanikai integritást. A nagy impulzusteljesítményhez és alacsony ellenállási értékekhez (legfeljebb 0,1 Ω-ig) vagy fémfóliában kapható huzaltekercses kivitelben kapható, alacsony zajszint és nagy ellenállási érték (100 kΩ-ig) – pontosan feltekercselt vagy lerakható kerámia hordozóra, majd szervetlen szilícium-dioxid töltőanyagba kapszulázva, és kerámia kátrányvédő tokba kerül. A téglalap alakú profil stabil elhelyezést, míg az axiális vezetékek erős forrasztási kötést biztosítanak. Az SQZ sorozat széles teljesítménytartományt ölel fel – a kompakt tápegységek 5 W-tól az ipari meghajtók 100 W-ig –, így sokoldalú választás a különféle alkalmazásokhoz.

Átfogó minőségbiztosítás és gyártási szakértelem

Minden egység átfogó minőségellenőrzésen esik át. A forraszthatósági vizsgálat >90%-os lefedettséget biztosít 260±5°C alatt 2 másodpercig. A dielektromos ellenállást 500 VAC-on 5 másodpercig ellenőrizzük, meghibásodás nélkül. A hőmérsékleti együtthatót ≤ ±250 ppm/°C-on tartják. A -55°C és +200°C közötti hőmérséklet-ciklus igazolja a szerkezeti integritást, míg az 1000 órás névleges feszültségen végzett tartóssági vizsgálat igazolja a hosszú távú megbízhatóságot. A 10-szeres névleges teljesítménnyel (huzalozás) vagy 5-szörös névleges teljesítménnyel (fémfólia) végzett túlterhelés-teszt megerősíti az impulzusképességet. Megbízható axiális cementhuzalos ellenállás gyártóként Kínában, az RST Electric több mint 10 éves teljesítményellenállás-mérnöki szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek megbízható teljesítményt nyújtanak nagy volumenű gyártási és helyszíni karbantartási környezetben egyaránt.

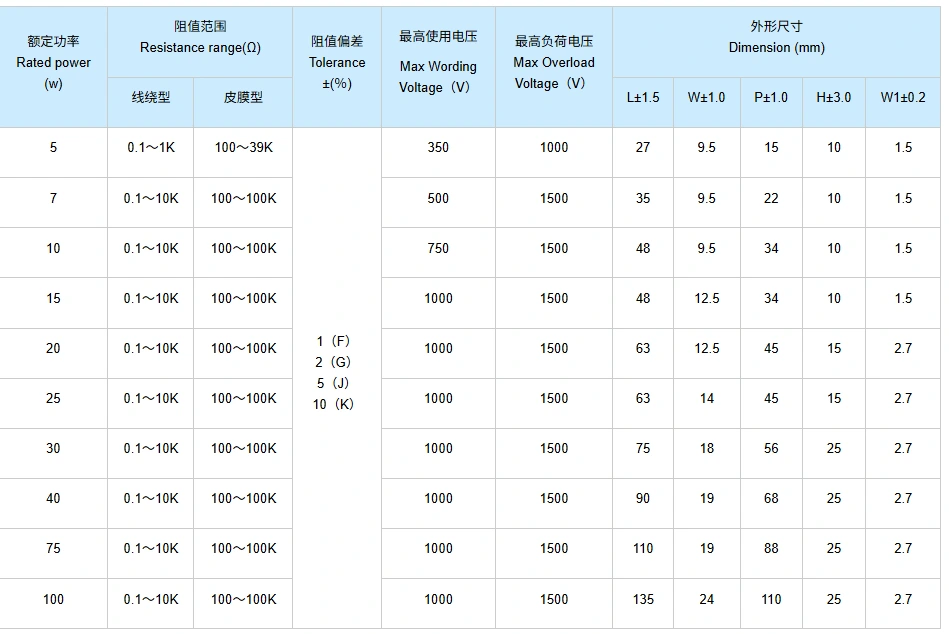

Műszaki előírás

A termék előnyei

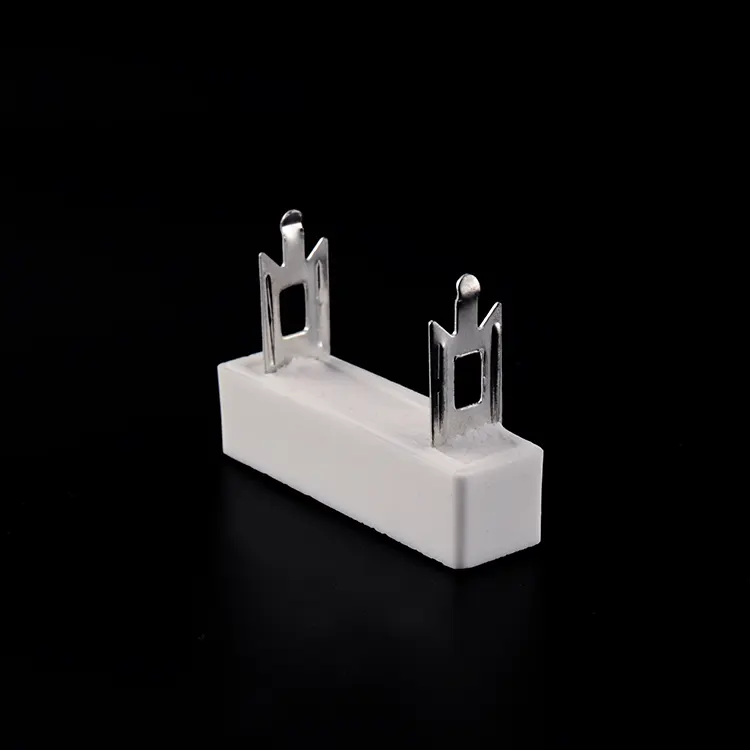

1.Axiális vezetékek szabványos konfigurációja – A vezetékek a téglalap alakú test mindkét végéből kilépnek, lehetővé téve az átmenő NYÁK-beszerelést, a különálló szerelést vagy az aljzat alapú telepítést.

2. Széles teljesítménytartomány – 5 W-tól 100 W-ig egyetlen sorozatban, sokféle alkalmazást lefedve a kompakt tápegységektől az ipari meghajtókig.

3.Kételemes technológia – Huzalozási lehetőség a magas impulzusképesség (10-szeres túlterhelés) és alacsony ellenállás (0,1Ω) érdekében; fémfólia opció alacsony zajszint és nagy ellenállás (100 kΩ).

4. Lángálló kerámia ház – Szervetlen szilícium-dioxid töltőanyagba kapszulázva, kerámia tokban a kiváló hőelvezetés, elektromos szigetelés és mechanikai védelem érdekében.

5. Magas hőmérsékletű működés – Folyamatos működés +200°C felületi hőmérsékletig lineáris leértékeléssel a biztonságos használat érdekében.

6. Alacsony hőmérsékleti együttható – ≤ ±250 ppm/°C stabil ellenállási értékeket biztosít a teljes üzemi hőmérsékleti tartományban.

7. Precíziós tűréshatárok – ±1% és ±10% között kapható, hogy megfeleljen a szűk áramköri követelményeknek vagy a költségérzékeny kialakításoknak.

8. Robusztus ólomszilárdság – A 10 N húzási teszt biztosítja a megbízható átmenő furat rögzítést és a forrasztási kötések integritását.

9. Átfogó minőségellenőrzés – a forraszthatóság, a dielektromos szilárdság és a tartósság 100%-os tesztelése az IEC 60115 szabvány szerint.

10. Szabványos csomag – A névleges teljesítmények konzisztens méretei leegyszerűsítik a PCB-elrendezést és a készletkezelést.

Termék alkalmazások

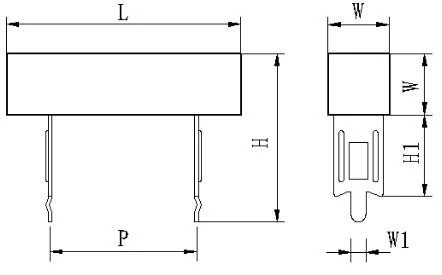

Rajz és méretek

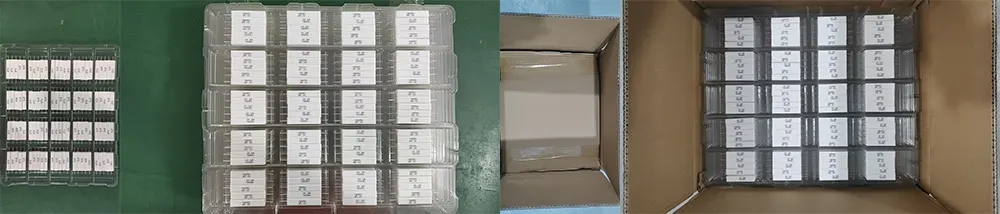

Csomag és szállítás

Az RST Electric biztosítja minden axiális cementhuzalos ellenállás biztonságos szállítását:

● Tömeges csomagolás: Az ellenállásokat antisztatikus műanyag zacskókba csomagolják habpárnával, majd hullámkarton kartondobozokba helyezik, hogy megakadályozzák az ólom meghajlását és a kerámia sérülését.

● Ólomvédelem: Az axiális vezetékeket végsapkákkal vagy habcsíkokkal egyenesen tartják.

● Dokumentáció: Csomagolási listák és ellenőrzési tanúsítványok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

Minden egység 100%-os elektromos tesztelésnek és szemrevételezésnek esik át a csomagolás előtt, hogy megbizonyosodjon arról, hogy megfelelnek a megadott ellenállási értékeknek és kozmetikai szabványoknak.

Az RST Electric kapcsán

Az ellenállás területén több mint tíz éves tapasztalattal rendelkező professzionális gyártóként az RST Electric az axiális cementhuzalos ellenállások kutatására és gyártására összpontosít. Érett technológiai felhalmozásával az ipar megbízható beszállítójává vált. Teljes független gyártási lehetőségekkel rendelkezünk, a teljes folyamatot a huzaltekercseléstől, a fémfólia lerakástól a csomagolásig és a tesztelésig önállóan végrehajtjuk. Szigorúan ellenőrizzük minden lépést a stabil és egységes termékminőség biztosítása érdekében.

ISO 9001 tanúsítvánnyal rendelkező gyártóbázissal rendelkezünk, dedikált axiális ólomkerámia-ellenállás gyártósorral. Minden ellenállás átfogó elektromos tesztelésnek veti alá, amely magában foglalja az olyan alapvető mutatókat, mint az ellenállásérték, a dielektromos tulajdonságok és a szigetelés. Ugyanakkor az olyan releváns teszteket, mint a hőmérséklet-ciklus és a tartósság szigorúan az IEC 60115 szabványnak megfelelően végzik a termék megbízhatóságának biztosítása érdekében.

A közvetlen szállítási modellt gyárilag alkalmazzuk, középszintű jelölés nélkül. Az árképzés átlátható és ésszerű, lehetővé téve a vásárlók számára, hogy jó minőségű termékeket kapjanak kedvező áron. Széleskörű iparági tapasztalatainkat kihasználva rugalmas testreszabási szolgáltatásokat tudunk nyújtani, amelyek különböző paraméterekre terjednek ki, mint például teljesítmény, ellenállásérték, tűrés, TCR stb. Ezen kívül személyre szabott testreszabási lehetőségeket is tudunk biztosítani, mint például tekercselés tekercselés nélkül induktorok nélkül és ólomhuzal formázás, az ügyfelek igényei szerint.

Termékeinket világszerte több mint 40 országban értékesítik, különféle területeken, mint például az áramellátás, a motorhajtás és a fogyasztói elektronika. 12 hónap garanciát, távhibadiagnosztikát, alkatrészellátást és professzionális műszaki támogatást is kínálunk. Szakértői csapatunk termékintegrációs útmutatást tud nyújtani, hogy teljes mértékben kielégítse a különböző ügyfelek különféle igényeit. Professzionalizmusunkkal és megbízhatóságunkkal a világ minden tájáról kivívtuk az ügyfelek elismerését.
