Radiális cementellenállás

Mitől tűnik ki a radiális cementellenállásból a kompakt, nagy teljesítményű alkalmazásokból?

Az RST Electric radiális cementellenállása áthidalja a szakadékot a PCB-re szerelt teljesítményellenállások és a nagyobb, alvázra szerelhető egységek között, így kompakt, de termikusan hatékony megoldást kínál az olyan alkalmazásokhoz, amelyek nagy teljesítménydisszipációt igényelnek szűk helyeken. Ellentétben a szabványos axiális vagy radiális ellenállásokkal, amelyek hűtése kizárólag a PCB nyomaira és a környezeti levegőre támaszkodik, ez az alvázra szerelhető ellenállás robusztus fémkonzolokat tartalmaz, amelyek lehetővé teszik a közvetlen rögzítést a hűtőbordához vagy a fém berendezés házához, jelentősen javítva a hőátadást és lehetővé téve a tartós, nagy teljesítményű működést.

Hogyan épül fel a nagy teljesítményű cementellenállás a termikus és mechanikai megbízhatóság érdekében?

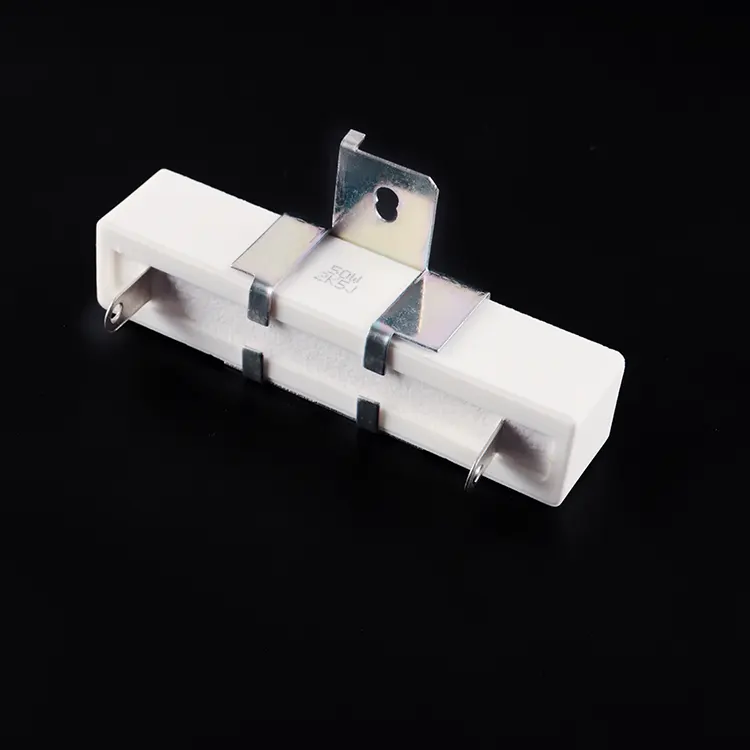

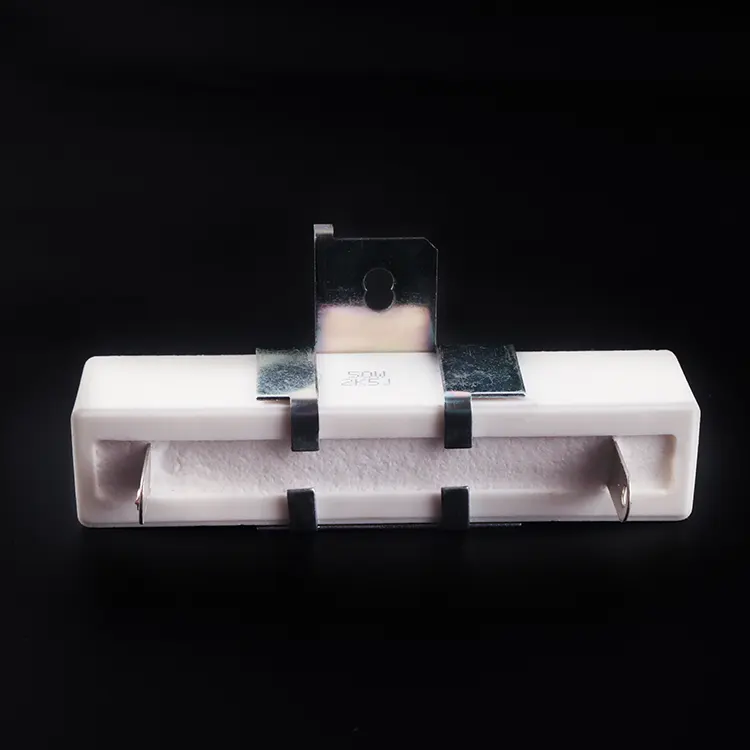

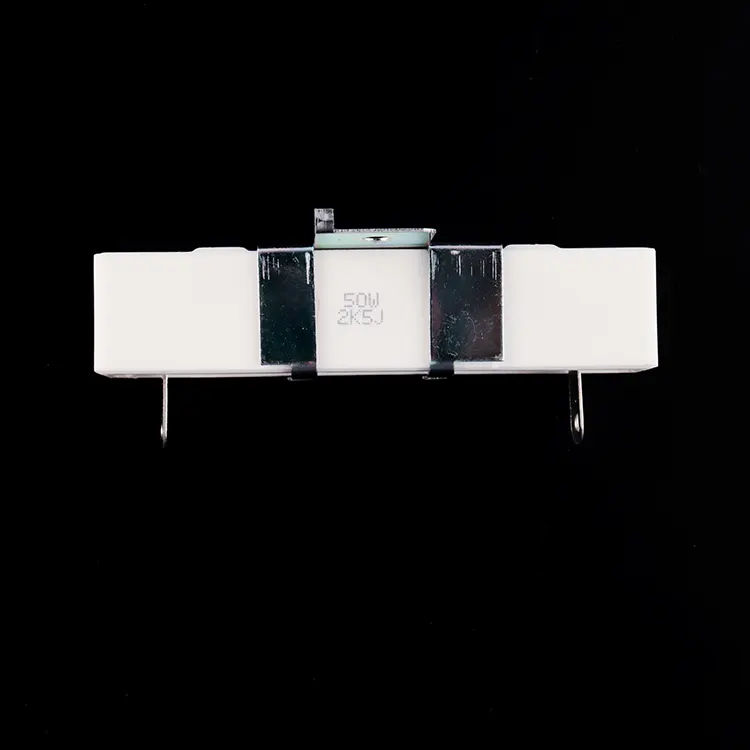

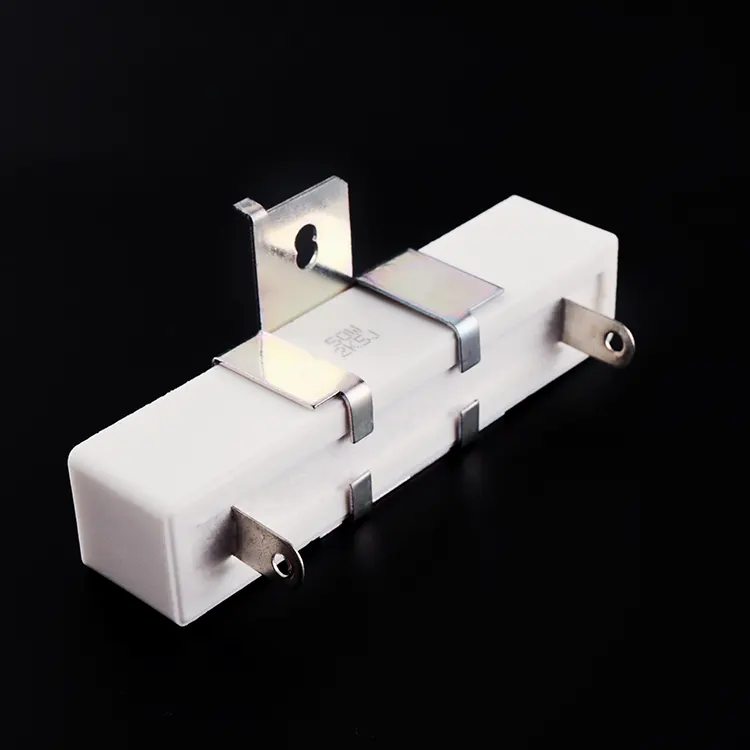

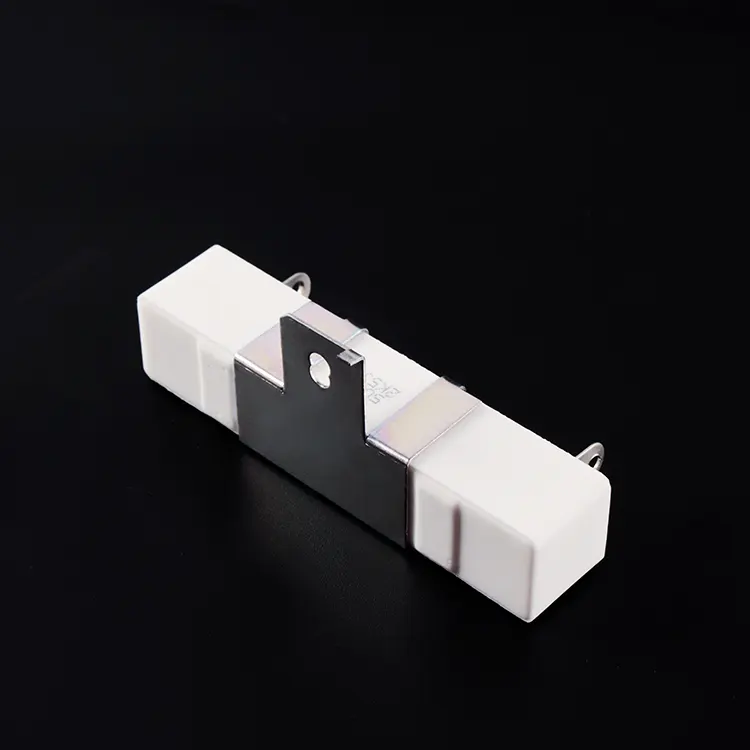

Ennek a nagy teljesítményű cementellenállásnak a felépítése előtérbe helyezi a hővezető képességet és a mechanikai stabilitást. Az ellenálló elem – amely elérhető huzaltekercses konfigurációban az alacsony ellenállású, nagy impulzusú alkalmazásokhoz (0,1 Ω-ig), vagy fémfóliával az alacsony zajszintű, nagy ellenállású követelményekhez (100 kΩ-ig) – szervetlen szilícium-dioxid töltőanyagba van zárva, és égésgátló kerámia tokban van elhelyezve. Az egyedülálló SQHG kialakítás radiális vezetékeket tartalmaz az elektromos csatlakozáshoz, valamint integrált rögzítőkonzolokat előre fúrt furatokkal (általában 4,0 mm átmérőjű) a csavarok vagy csavarok rögzítéséhez. Ez a kettős csatlakozási mód mind az elektromos integritást, mind a mechanikai biztonságot biztosítja még erős vibrációjú környezetben is. A csomagolás tájolása vízszintes, az ellenállás hosszú tengelye párhuzamos a rögzítési felülettel, minimalizálva a magassági profilt, miközben maximalizálja a hőátadás érintkezési felületét.

Milyen szigorú tesztek igazolják az ellenállás tartósságát ipari környezetben?

Minden egység szigorú minőségellenőrzésen esik át. A forraszthatósági vizsgálat >90%-os lefedettséget biztosít 260±5°C alatt 2 másodpercig. A dielektromos ellenállást 500 VAC-on 5 másodpercig ellenőrizzük, meghibásodás nélkül. A hőmérsékleti együtthatót ≤ ±250 ppm/°C-on tartják. A -55°C és +200°C közötti hőmérséklet-ciklus igazolja a szerkezeti integritást, míg az 1000 órás névleges feszültségen végzett tartóssági vizsgálat igazolja a hosszú távú megbízhatóságot. A 10-szeres névleges teljesítménnyel (huzalozás) vagy 5-szörös névleges teljesítménnyel (fémfólia) végzett túlterhelés-teszt megerősíti az impulzusképességet. Megbízható radiális cementellenállás-gyártóként Kínában, az RST Electric több mint 10 éves teljesítmény-ellenállási szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek robusztus hőkezelést biztosítanak az ipari és kereskedelmi berendezésekben.

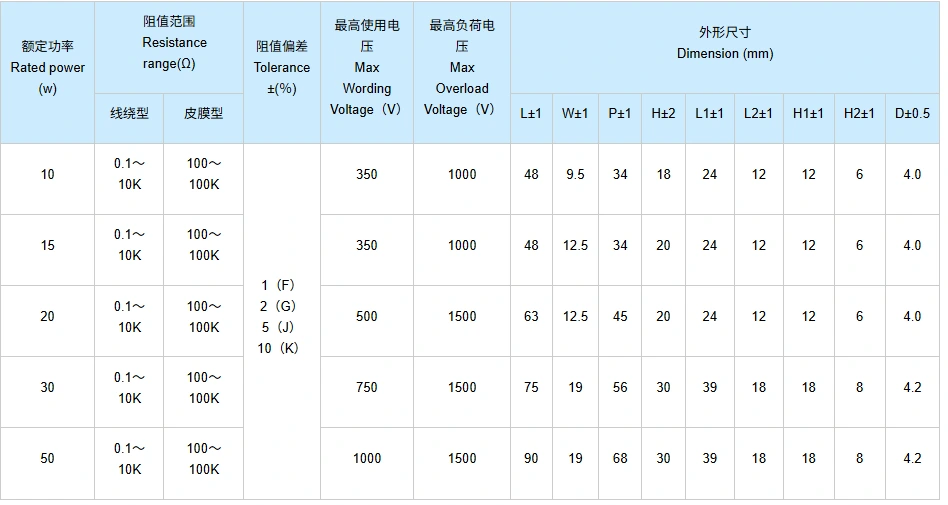

Műszaki előírás

Mik ennek a terméknek az előnyei?

1. Integrált rögzítőkonzolok – A beépített fémkonzolok előre fúrt lyukakkal (4,0–4,2 mm) lehetővé teszik a biztonságos rögzítést az alvázhoz vagy a hűtőbordákhoz, maximalizálva a hőátadást.

2. Nagy teljesítménysűrűség – Akár 50 W egy kompakt, négyszögletes csomagolásban, ideális olyan alkalmazásokhoz, ahol a kártya helye korlátozott, de az energiaelvonási követelmények magasak.

3. Kettős elektromos és mechanikus lezárás – A radiális vezetékek forrasztási csatlakozásokat biztosítanak, míg a konzolok mechanikai támasztást biztosítanak, csökkentve a NYÁK forrasztási kötéseinek feszültségét.

4. Továbbfejlesztett hőmérsékleti együttható – ≤ ±250 ppm/°C stabil ellenállási értékeket biztosít a teljes üzemi hőmérsékleti tartományban.

5. Lángálló kerámia ház – Szervetlen szilícium-dioxid töltőanyagba kapszulázva, kerámia tokban a kiváló hőelvezetés, elektromos szigetelés és mechanikai védelem érdekében.

6. Széles ellenállási tartomány – 0,1Ω-ig felcsavart változat a nagyáramú érzékeléshez; fém fólia változat 100kΩ-ig feszültségosztáshoz.

7. Magas hőmérsékletű működés – Folyamatos működés +200°C házhőmérsékletig lineáris leértékeléssel.

8. Precíziós tűréshatárok – ±1% és ±10% között kapható, hogy megfeleljen a szűk áramköri követelményeknek vagy a költségérzékeny kialakításoknak.

9. Robusztus felépítés – Ellenáll a vibrációnak (50 m/s²) és a hőmérséklet-ciklusnak (-55°C és +200°C között) a teljesítmény romlása nélkül.

10. Átfogó minőségellenőrzés – A forraszthatóság, a dielektromos szilárdság és a tartósság 100%-os tesztelése az IEC 60115 szabvány szerint.

Termék alkalmazások

Rajz és méretek

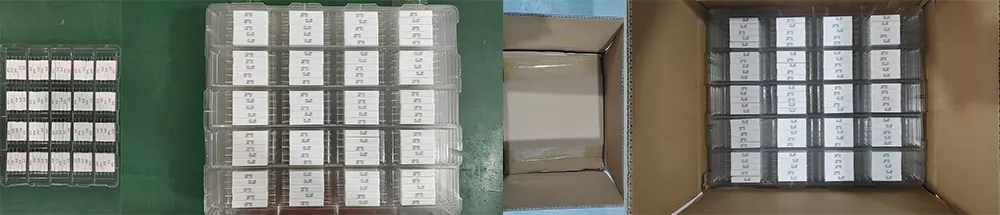

Csomag és szállítás

Az RST Electric minden radiális cementellenállás biztonságos szállítását biztosítja:

Nagy jelentőséget tulajdonítunk minden kerámiaellenállás szállítási biztonságának. Szállítás előtt testreszabott csomagolási megoldásokat biztosítunk a rendelési méret alapján, hogy biztosítsuk a termékek integritását a folyamat során.

A rendszeres rendeléseknél független csomagolási eljárást alkalmaznak: minden ellenállást először teljesen lefednek statikus elektromos szigetelő fóliával, majd külön dobozba helyezik, hogy megfelelő védelmet biztosítsanak a kerámia testnek és a tartószerkezetnek. Nagyobb méretű vásárlások esetén hullámkartont használnak az egész dobozos csomagoláshoz, belül habos válaszfalakkal, amelyek hatékonyan megakadályozzák a csapok elhajlását és a támasztó deformációját, biztosítva a beépítési pontosságot.

A kulcsfontosságú alkatrészek, például a csapok és a támasztékok esetében habszivacs alátéteket töltünk meg megerősítés céljából, hogy azok szállítás közben egyenesek maradjanak, és ne befolyásolják a későbbi beszerelést. Minden áruszállítmányhoz csomagolási lista és ellenőrzési tanúsítvány tartozik, ami megkönnyíti az ügyfelek általi gyors átvételt és archiválást.

A szállítási mód rugalmas és a vásárlás mértékéhez igazítható: kis tételek választhatnak nemzetközi expressz kézbesítési szolgáltatásokat, például DHL/FedEx/UPS; közepes méretű tételek alkalmasak légi szállításra; a nagyszabású megrendeléseket tengeri úton szállítják, egyensúlyban tartva a költségeket és az időszerűséget.

Az összes kerámiaellenállás csomagolása előtt 100%-os elektromos tesztelést és megjelenés-ellenőrzést végeznek annak biztosítása érdekében, hogy az alapvető mutatók, például az ellenállásértékek pontosan teljesüljenek, és a termék megjelenését szigorúan ellenőrzik, hogy megfeleljen az egyedi szabványoknak, biztosítva, hogy a leszállított termékek teljes mértékben megfeleljenek a használati és megfelelőségi követelményeknek.
