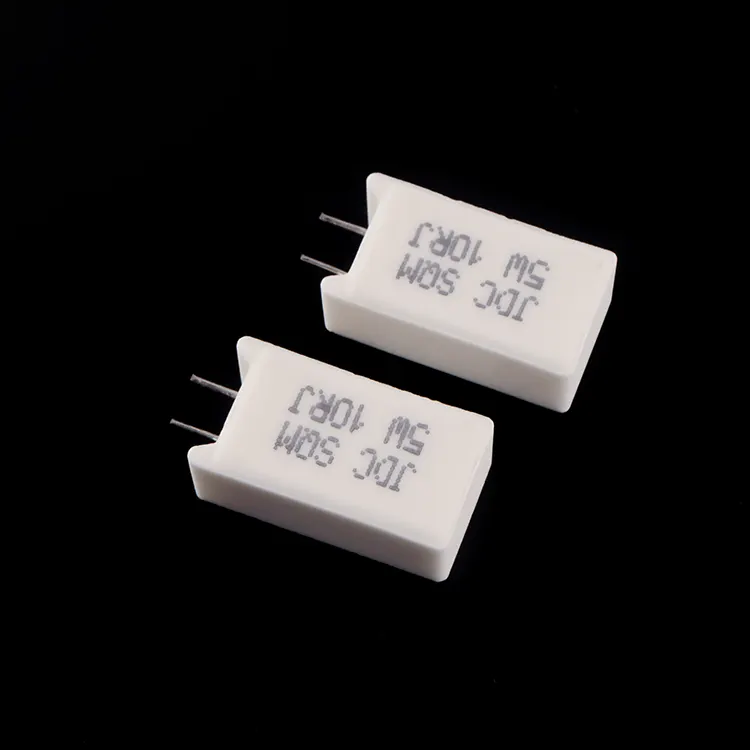

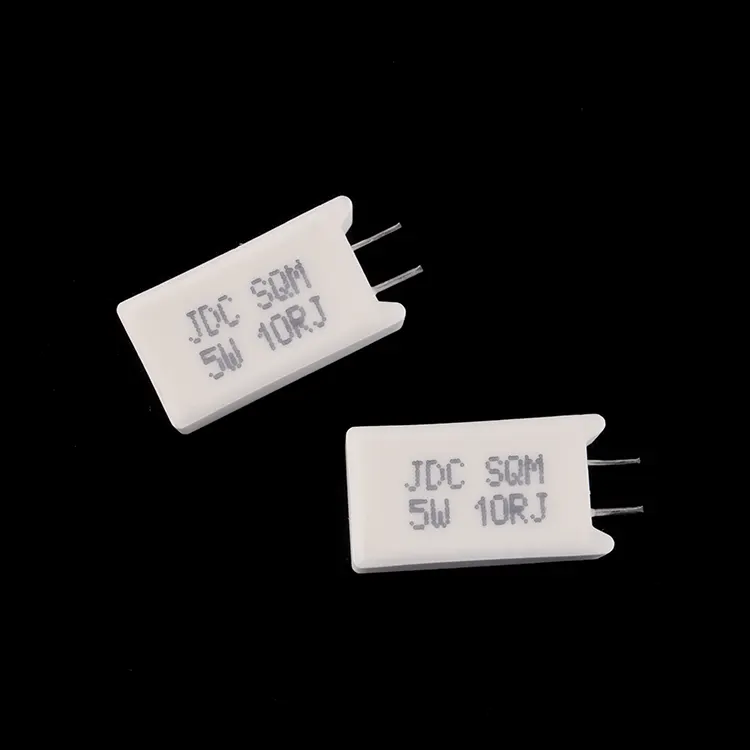

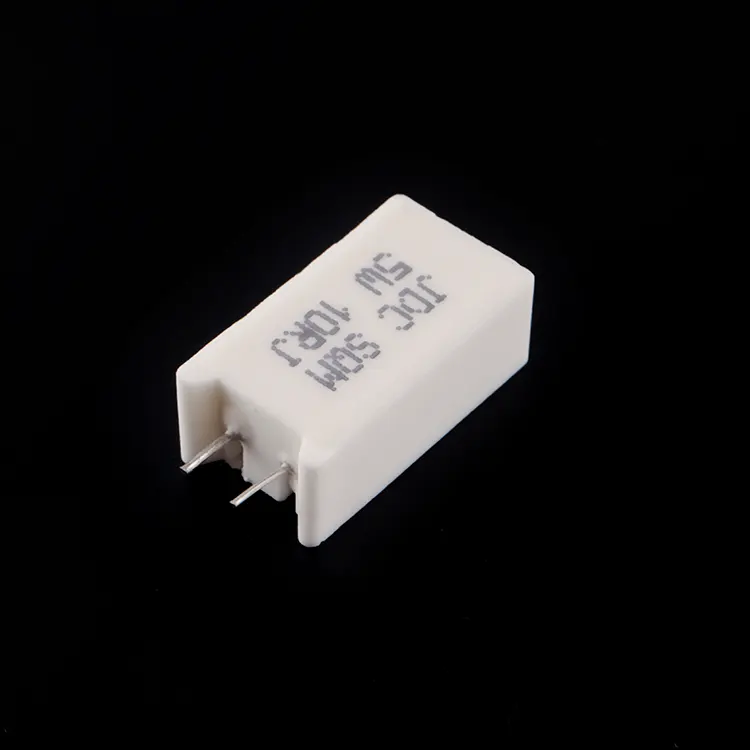

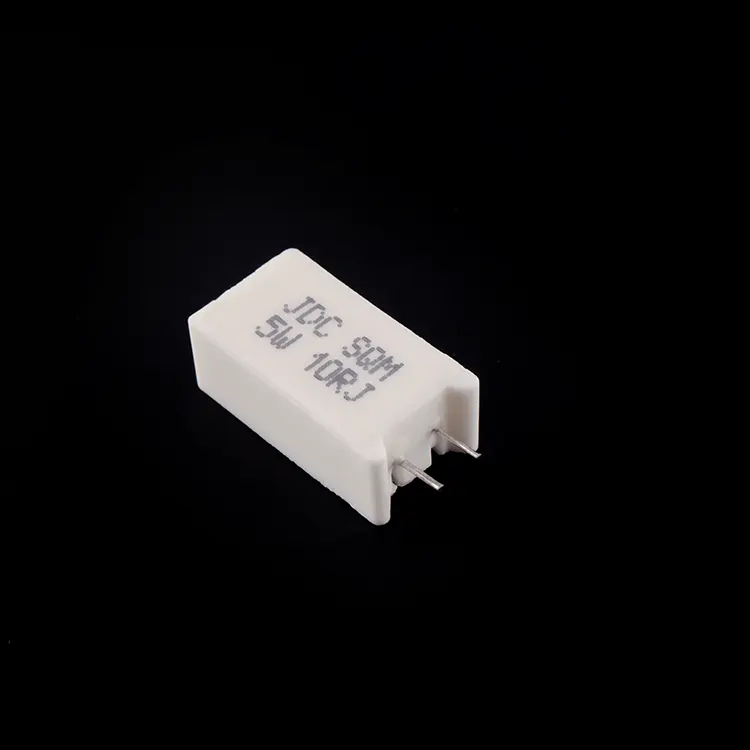

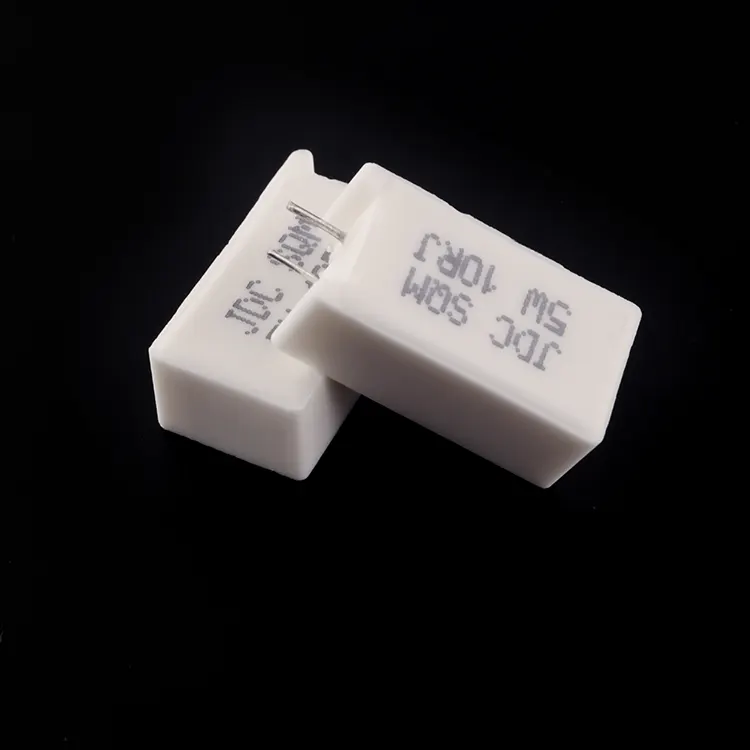

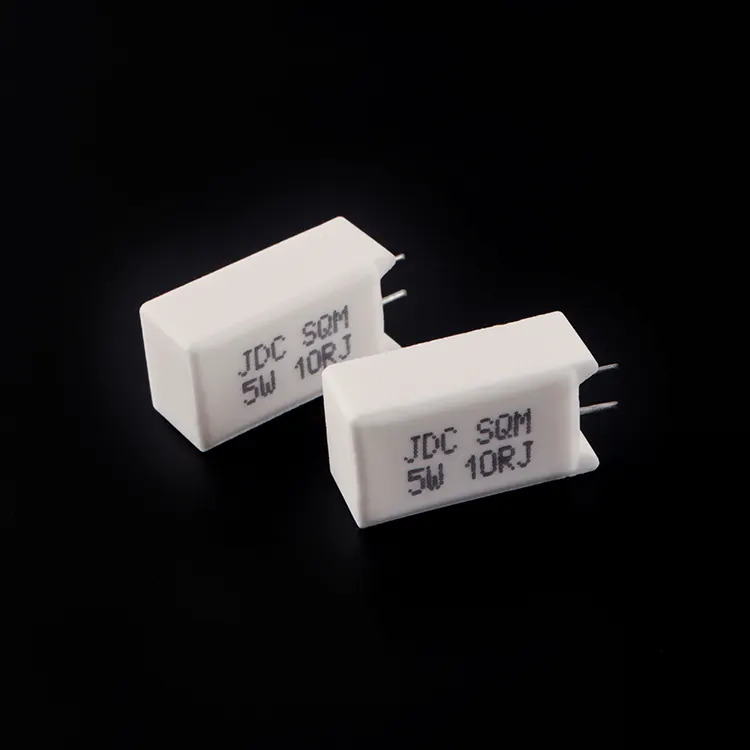

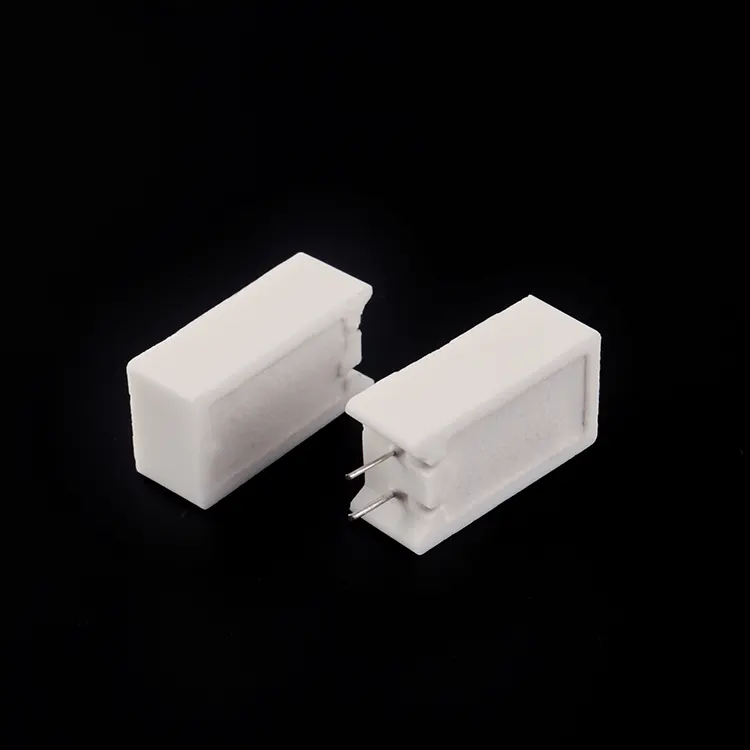

Függőleges kerámia huzalellenállás

Tervezési előny

Az RST Electric függőleges kerámia huzalellenállása a modern elektronikai tervezés közös kihívására ad megoldást: nagy teljesítmény disszipációt biztosít a szűk kártyaterületen belül. Ellentétben a vízszintes axiális vezetékes ellenállásokkal, amelyek jelentős lineáris felületet fogyasztanak, ez a radiális ellenállás függőlegesen van felszerelve, és a vezetékek a téglalap alakú kerámiatest egyik végéből kilépnek, lehetővé téve, hogy függőlegesen álljon. Ez az elrendezés 50-70%-kal csökkenti a nyomtatott áramköri lapok lábnyomát az egyenértékű axiális vezetékes alkatrészekhez képest, így ideális a sűrűn csomagolt tápegységekhez, motorhajtásokhoz és fogyasztói elektronikához.

Építés, hőkezelés és konfigurációk

Ennek a kerámia tokozású ellenállásnak a felépítése előtérbe helyezi a hőkezelést és a mechanikai robusztusságot. Az ellenálláselem – amely huzaltekercses kivitelben is elérhető a nagy impulzusteljesítmény érdekében (0,1 Ω-ig), vagy fémfóliával az alacsony zajszint és nagy ellenállás érdekében (100 kΩ-ig) – szervetlen szilícium-dioxid töltőanyagba van zárva, és lángálló kerámia tokban van elhelyezve. A függőleges tájolás természetesen elősegíti a konvektív hűtést, míg a radiális vezetékek biztonságos átmenő lyukon történő rögzítést biztosítanak kiváló forrasztási szilárdsággal. Az SQM sorozat szabványos függőleges csomagokat, valamint két speciális konfigurációt tartalmaz: WS (széles testű vékony) és WB (széles testű kiterjesztett vezetéktávolság), amelyek tervezési rugalmasságot kínálnak a különböző rögzítési furatok mintázataihoz és a feszültséghézag követelményekhez.

Minőségellenőrzés és gyártási szakértelem

Minden egység átfogó érvényesítésen esik át. A forraszthatósági vizsgálat >90%-os lefedettséget biztosít 260±5°C-on 2 másodpercig. A dielektromos ellenállást 500 VAC-on 5 másodpercig ellenőrizzük, meghibásodás nélkül. A hőmérsékleti együtthatót ≤ ±250 ppm/°C-on tartják (jobb, mint a szabványos vízszintes egyenértékek). A -55°C és +200°C közötti hőmérséklet-ciklus igazolja a szerkezeti integritást, míg az 1000 órás névleges feszültségen végzett tartóssági vizsgálat igazolja a hosszú távú megbízhatóságot. A 10-szeres névleges teljesítménnyel (huzalozás) vagy 5-szörös névleges teljesítménnyel (fémfólia) végzett túlterhelés-teszt megerősíti az impulzusképességet. Megbízható függőleges kerámiaellenállás-gyártóként Kínában, az RST Electric több mint 10 éves teljesítmény-ellenállási szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek optimalizálják a lemezterületet a teljesítmény csökkenése nélkül.

Műszaki előírás

A függőleges kerámia huzalellenállás termékjellemzői

1. Helytakarékos függőleges tájolás – A radiális vezetékkialakítás lehetővé teszi a függőleges szerelést, így 50-70%-kal csökkenti a PCB-területet az axiális vezetékes alternatívákhoz képest.

2. Dual Element Technology – Huzalozási lehetőség az alacsony ellenállás (0,1Ω) és a nagy impulzusképesség érdekében; fém fólia opció alacsony zajszint és nagy ellenállás (100 kΩ) .

3. Javított hőmérsékleti együttható – ≤ ±250 ppm/°C jobb stabilitást biztosít az üzemi hőmérsékleti tartományban a hagyományos kerámia ellenállásokhoz képest.

4. Lángálló kerámia ház – Szervetlen szilícium-dioxid töltőanyagba kapszulázva, kerámia tokban a kiváló hőelvezetés, elektromos szigetelés és mechanikai védelem érdekében.

5. Többféle karosszériastílus – Szabványos függőleges (SQM), széles törzsű, vékony (WS) és széles törzsű, kiterjesztett vezetéktávolságú (WB) konfigurációk a tervezési rugalmasság érdekében.

6. Magas hőmérsékletű működés – Folyamatos működés +200°C felületi hőmérsékletig lineáris leértékeléssel a biztonságos használat érdekében.

7. Precíziós tűréshatárok – ±1% és ±10% között kapható, hogy megfeleljen a szűk áramköri követelményeknek vagy a költségérzékeny kialakításoknak.

8. Robusztus ólomszilárdság – A 10 N húzópróba biztosítja a megbízható átmenő furat rögzítést és rezgésállóságot.

9. Szabványos vezetéktávolság – Az egyenletes osztástávolság (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) lehetővé teszi a szokásos PCB-elrendezéseket és az automatikus behelyező berendezéseket.

Termék alkalmazások

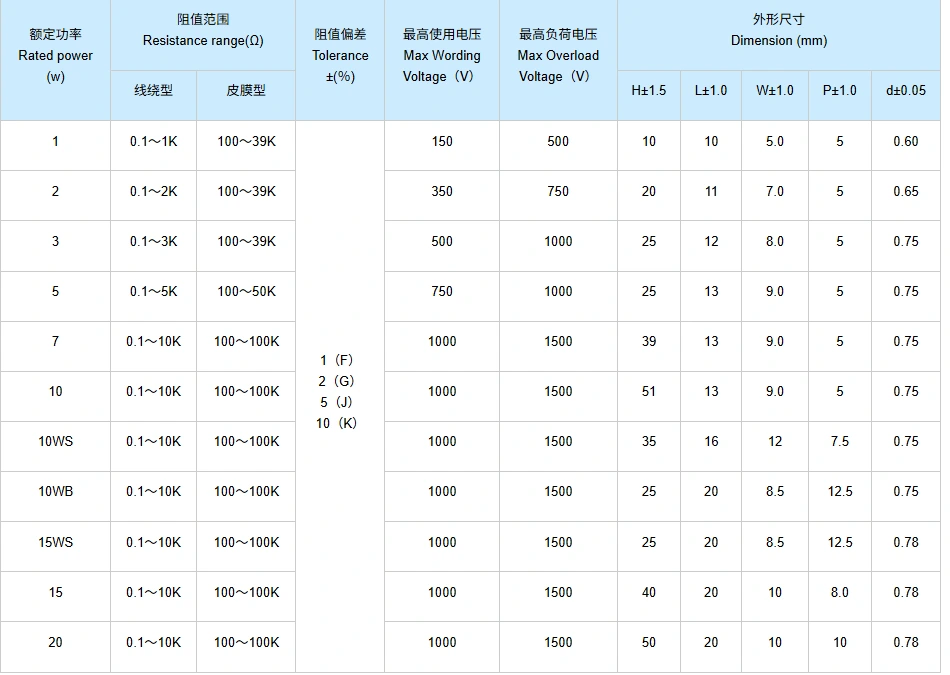

Rajz és méretek

Csomag és szállítás

Az RST Electric biztosítja minden függőleges kerámia huzalellenállás biztonságos szállítását:

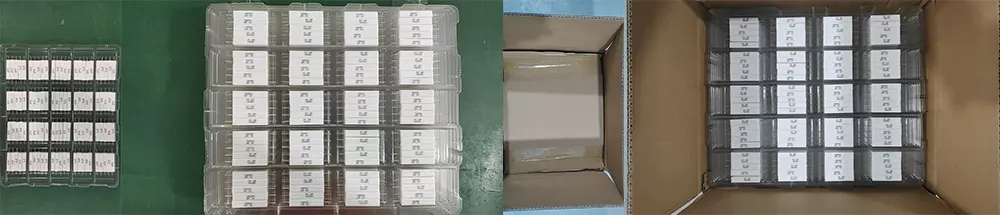

● Tömeges csomagolás: Az ellenállásokat antisztatikus műanyag zacskókba csomagolják habpárnával, majd hullámkarton kartondobozokba helyezik, hogy megakadályozzák az ólom meghajlását és a kerámia sérülését.

● Ólomvédelem: A radiális vezetékeket egyenesen tartják és habszivacs zárókupakokkal védik.

● Dokumentáció: Csomagolási listák és ellenőrzési tanúsítványok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

Minden egység 100%-os elektromos tesztelésnek és szemrevételezésnek esik át a csomagolás előtt, hogy megbizonyosodjon arról, hogy megfelelnek a megadott ellenállási értékeknek és kozmetikai szabványoknak.

Velünk kapcsolatban

Az RST Electric egy jogilag tanúsított gyártó Kínában, amely függőleges kerámia huzalellenállások gyártására szakosodott. Arra összpontosítunk, hogy kezeljük a korszerű elektronikai tervezésben a korlátozott PCB-terület okozta alapvető fájdalompontot, és elkötelezettek vagyunk amellett, hogy a globális ügyfelek számára nagy teljesítményű és helytakarékos ellenállási megoldásokat kínáljunk. Professzionális függőleges ellenállás-gyártó vagyunk az iparágban.

A teljes gyártási folyamat során teljes körű önellenőrzést érünk el. A huzaltekercseléstől a fémfólia lerakáson át a csomagolásig és a végső ellenőrzésig mindent belső csapatunk végez el. Ez a teljes folyamatot átfogó önmenedzselési modell biztosítja a termékminőség stabilitását és kiküszöböli az egyes szakaszok kiszervezéséből adódó egyenetlen minőséget. Ragaszkodunk a gyári közvetlen ellátási modellhez, átlátható költségszerkezettel és köztes kapcsolatok nélkül, lehetővé téve az ügyfelek számára, hogy jó minőségű ellenállásokat vásároljanak kedvezőbb áron, miközben megbízható minőségbiztosítást élveznek.

Gyártóbázisunk megszerezte az ISO 9001 tanúsítványt, és egy exkluzív gyártósorral rendelkezik a radiális ólomkerámia ellenállásokhoz. A gyártási folyamat szabványosított és szigorúan ellenőrzött. Minden függőleges kerámia huzaltekercses ellenálláson 100%-os elektromos tesztelés megy keresztül, amely olyan magindikátorokat is lefed, mint az ellenállásérték, a dielektromos szilárdság és a szigetelési teljesítmény. Az IEC 60115 szabványnak megfelelően mintavizsgálatokat is végzünk, beleértve a hőmérséklet-ciklus, a tartósság és a páratartalom vizsgálatát is, hogy biztosítsuk a termék stabil működését. Mérnöki csapatunk nagy tapasztalattal rendelkezik, és a szűkös helyeken történő teljesítményellenállás-alkalmazásokra összpontosít, és professzionális műszaki támogatást nyújt ügyfeleinknek.

Stabil termékminőséggel és professzionális szolgáltatásokkal megbízható beszállítókká váltunk a globális energiafelszerelés-gyártók, a háztartási készülékek OEM-jei és az ipari vezérlő vállalkozások számára. Termékeinket több mint 40 országba exportálják, köztük Németországba, az Egyesült Államokba, Japánba, Dél-Koreába, Brazíliába és Indiába. A "nagy teljesítménykapacitás kis PCB-területen" alkalmazási területén gazdag iparági tapasztalattal rendelkezünk, és átfogó testreszabási szolgáltatásokat és megbízható szállítási támogatást tudunk nyújtani. 12 hónapos garanciát és professzionális vevőszolgálatot kínálunk, és elkötelezettek vagyunk amellett, hogy hosszú távú értéket teremtsünk a globális ügyfelek számára.
