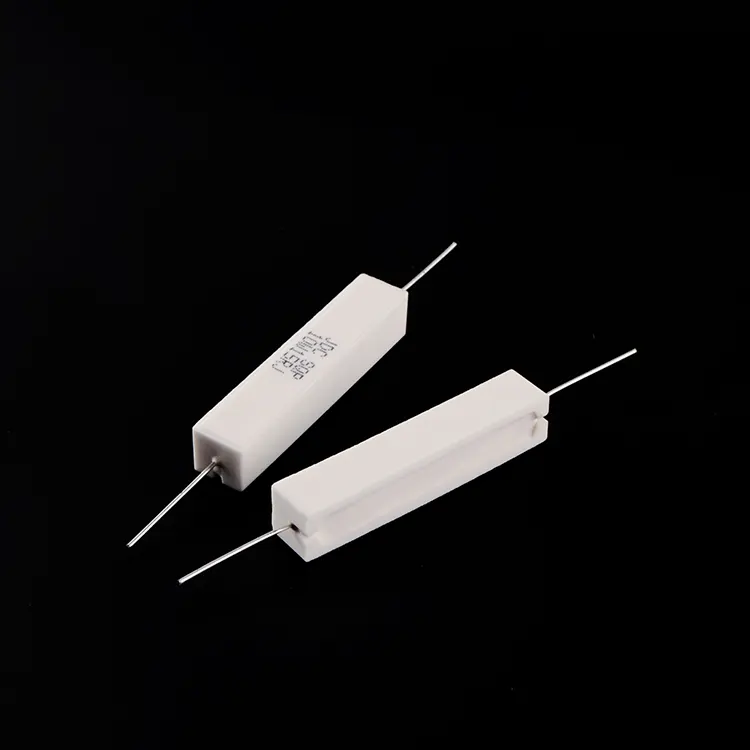

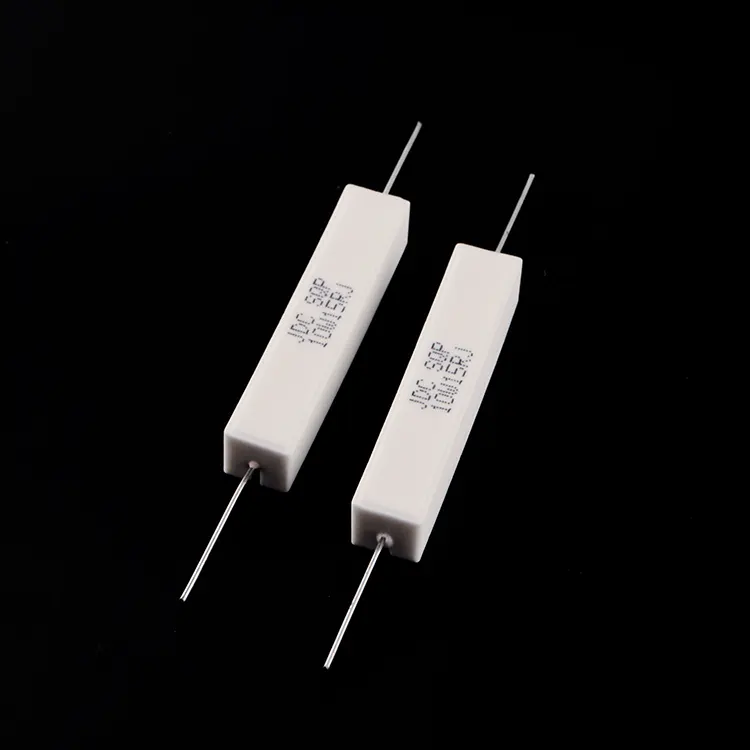

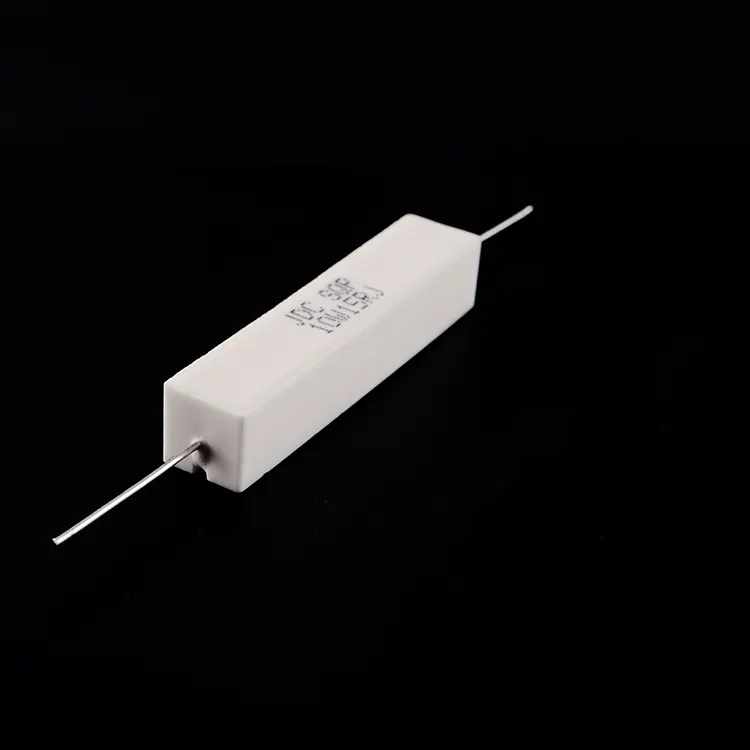

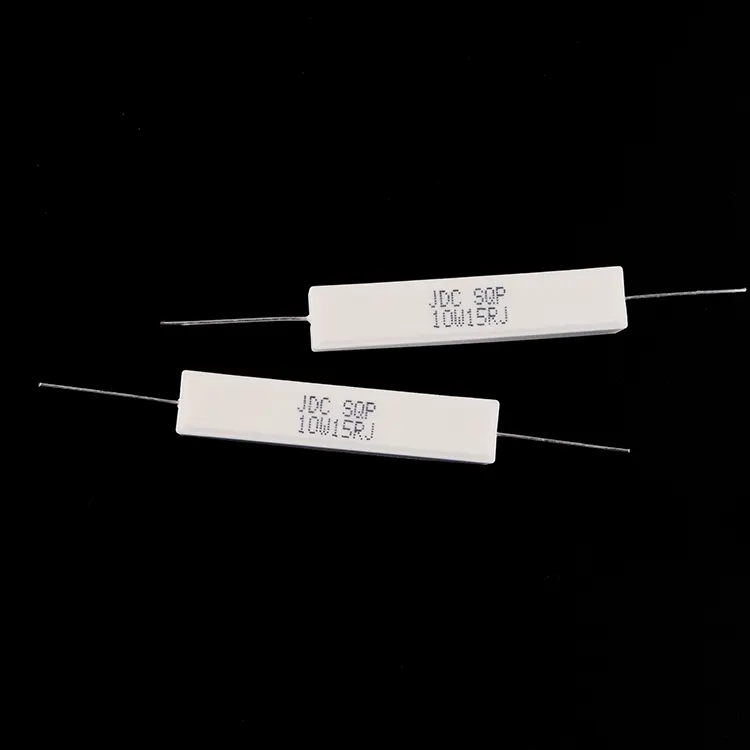

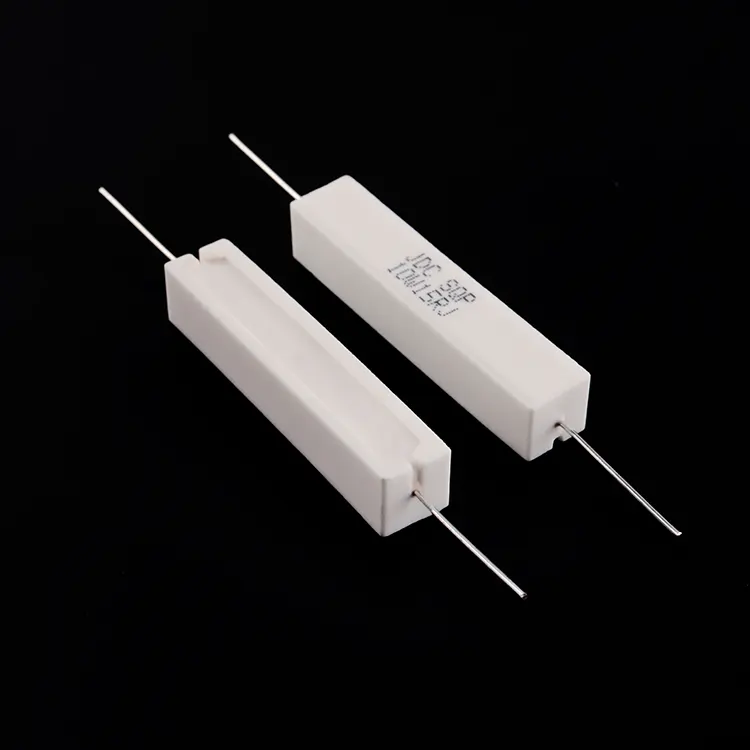

Vízszintes kerámia ellenállás

Alapvető tervezés

Az RST Electric vízszintes kerámia ellenállása egy klasszikus, rendkívül sokoldalú alkatrészcsaládot képvisel, amely egyensúlyban tartja az energiakezelést, a megbízhatóságot és a költséghatékonyságot. A tengelyirányú vezetékekkel ellátott, téglalap alakú kerámiaházba burkolt kerámia teljesítményellenállás nyomtatott áramköri lapokra történő átmenő lyukba vagy tartókonzolok segítségével történő házra szereléshez készült. A ház anyaga – magas hőmérsékletű, égésgátló kerámia – kiváló hővezető képességet, elektromos szigetelést és mechanikai védelmet biztosít, lehetővé téve az ellenállás folyamatos működését akár +200°C felületi hőmérsékleten is, degradáció nélkül.

Belső elemtechnológiák és szerkezeti jellemzők

Belül az SQP sorozat két különálló elemtechnológiát kínál: huzaltekercses konstrukciót a nagy impulzusképességet és alacsony ellenállási értékeket (akár 0,1 Ω-ig) igénylő alkalmazásokhoz, valamint fémfólia konstrukciót az alacsonyabb zajszintet és nagyobb ellenállási értékeket (100 kΩ-ig) igénylő alkalmazásokhoz. Both versions are encapsulated with inorganic silica filler, ensuring heat transfer efficiency and resistance to moisture and vibration. A vízszintes (axiális) vezetékkonfiguráció leegyszerűsíti a PCB elrendezését és az automatikus behelyezést, míg a lapos téglalap alakú forma stabil rögzítést és egyértelmű jelölést biztosít a könnyű azonosítás érdekében.

Minőségellenőrzés és gyártási szakértelem

Minden egység szigorú minőségellenőrzésen esik át. A forraszthatósági vizsgálat >90%-os lefedettséget biztosít 260±5°C alatt 2 másodpercig. A dielektromos ellenállást 500 VAC-on 5 másodpercig ellenőrizzük, meghibásodás nélkül. A hőmérsékleti együttható ≤ ±300 ppm/°C-on belül marad. A -55°C és +200°C közötti hőmérséklet-ciklus (3 ciklus) megerősíti a mechanikai integritást, míg az 1000 órás névleges feszültségen végzett tartóssági vizsgálat biztosítja a hosszú távú stabilitást. Az 5×-es vagy 10×-es névleges teljesítménnyel végzett túlterhelés-teszt (elemtípustól függően) igazolja az impulzusképességet. Megbízható vízszintes kerámiaellenállás-gyártóként Kínában, az RST Electric több mint 10 éves ellenállásmérnöki szakértelmét egyesíti a precíziós gyártással, hogy olyan alkatrészeket szállítson, amelyek megfelelnek a modern elektronika szigorú követelményeinek.

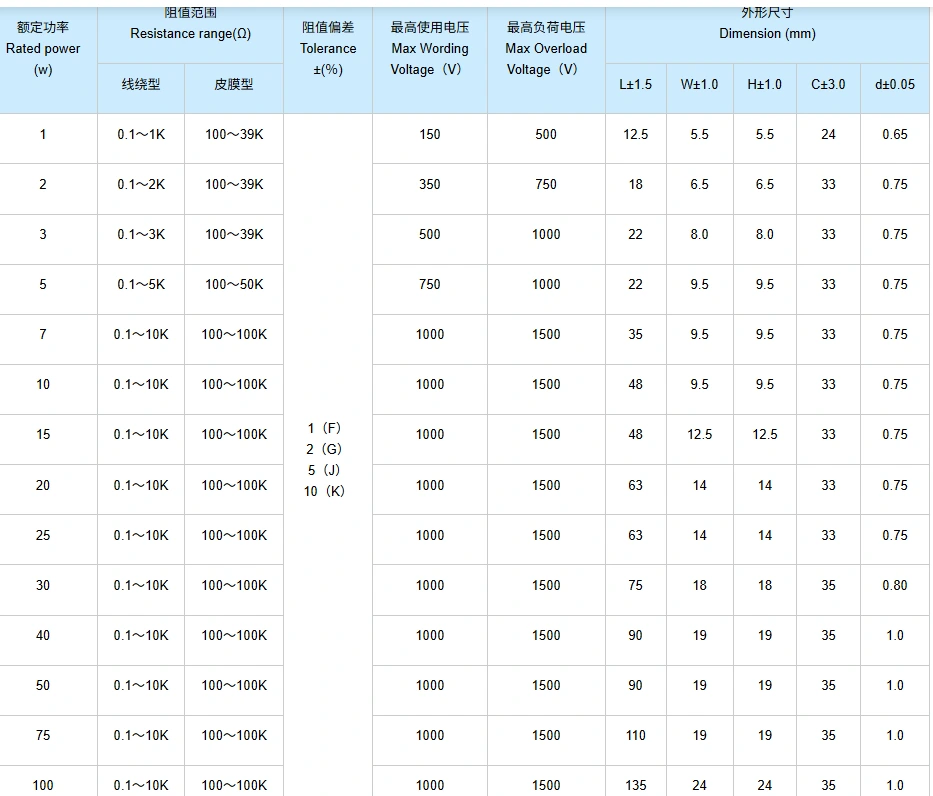

Műszaki előírás

Termékjellemzők

1. Széles teljesítménytartomány – 1 W-tól 100 W-ig egyetlen sorozatban, sokféle alkalmazást lefedve a kis jeláramköröktől a nagy teljesítményű terhelésekig.

2.Kételemes technológia – Huzalozási lehetőség az alacsony ellenállás és a magas impulzusképesség érdekében; fém fólia opció az alacsony zajszint és a nagy ellenállás érdekében.

3.Flame-Retardant Ceramic Housing – Encapsulated in inorganic silica filler within a ceramic case, providing excellent heat dissipation, electrical insulation, and mechanical protection .

4. Magas hőmérsékletű működés – Folyamatos működés +200°C felületi hőmérsékletig lineáris leértékeléssel a biztonságos használat érdekében.

5. Precíziós tűréshatárok – ±1% és ±10% között kapható, hogy megfeleljen a szűk áramköri követelményeknek vagy a költségérzékeny kialakításoknak.

6. Robusztus kapocsszilárdság – A 10 N húzási teszt biztosítja a megbízható átmenő furat rögzítést és a forrasztási csatlakozások integritását.

7. Szigorú minőségellenőrzés – A forraszthatóság, a dielektromos szilárdság és a tartósság 100%-os tesztelése biztosítja a terepi megbízhatóságot.

8. Alacsony TCR – ≤ ±300 ppm/°C garantálja a stabil ellenállási értékeket az üzemi hőmérsékleti tartományban.

9.Kiváló nedvességállóság – A nedves hőteszt 40°C-on/95%-os relatív páratartalom mellett 96 órán keresztül megerősíti a párás környezetben való teljesítményt.

10. Szabványos alaktényező – A névleges teljesítmények konzisztens méretei leegyszerűsítik a NYÁK-elrendezést és az automatikus behelyező berendezés beállítását.

Termék alkalmazások

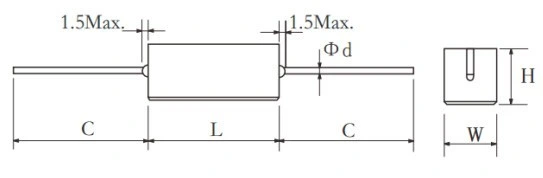

Rajz és méretek

Csomag és szállítás

Az RST Electric minden vízszintes kerámiaellenállás biztonságos szállítását biztosítja:

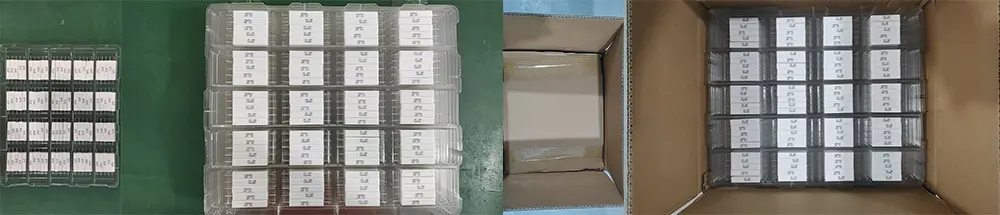

● Tömeges csomagolás: Az ellenállásokat antisztatikus műanyag zacskókba csomagolják, majd habpárnázással ellátott hullámkarton kartonokba helyezik, hogy megakadályozzák az ólom elhajlását és a kerámia sérülését.

● Ólomvédelem: A vezetékeket egyenesen tartják, és zárókupakokkal vagy habcsíkokkal védik.

● Dokumentáció: Csomagolási listák és ellenőrzési tanúsítványok minden szállítmányhoz mellékelve.

● Fuvarozási lehetőségek: Expressz futár (DHL/FedEx/UPS) kis mennyiségekhez, légi szállítás közepes mennyiségekhez, tengeri fuvar ömlesztett rendelésekhez.

Minden egység 100%-os elektromos tesztelésnek és szemrevételezésnek esik át a csomagolás előtt, hogy megbizonyosodjon arról, hogy megfelelnek a megadott ellenállási értékeknek és kozmetikai szabványoknak.
